Branchement 30 mA C40

CAPRI

CAPRI

  • #1
Bonjour, dans un tableau secondaire j'ai un 30mA Tetra.
Je suis en 230V mono.
donc une paire de phase qui se trouvent sur L1-L2 et rien sur L3 et N

Mon différentiel 30 mA Tetra ne déclenche pas en poussant sur le bouton Test !
Soit il est défecteueux, soit mon branchement n'est pas correct.

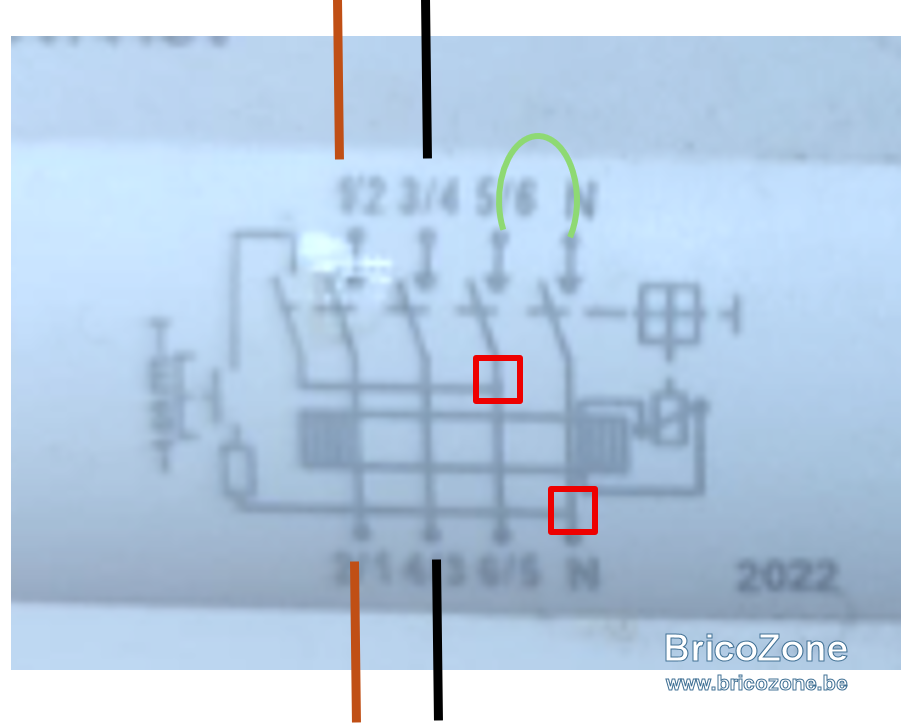

J'ai examiné le schema sur le différentiel
Ii donc mis un pontage entre le neutre et L3.

Rien n'y fait , il ne déclenche pas !!

Merci pour votre aide.

Capri



  • #2
Phase (brun) sur L3
Neutre (bleu) sur Neutre.

Forcément qu'un tel pontage ne sert à rien... Il relie 2 bornes sans courant.

On utilise les 2 bornes de droite, c'est tout.

Dernière édition:
  • #3

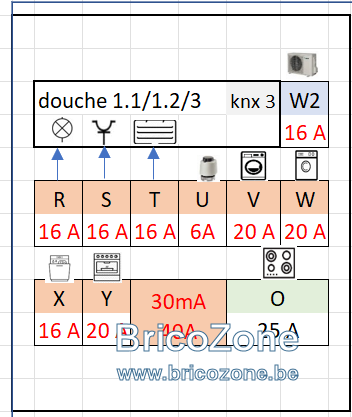

Voici le tableau


  • #4
Merci flashman,

Je n'ai pas ne neutre dans ma paire de phase, mais si on peut se mettre une phase sur le N du diff, alors je vais le faire et tester..

Je reivens après le test

  • #5
On s'en moque qu'il y ait un neutre ou non... faut utiliser les 2 bornes du bouton test, c'est tout.
