Branchement interrupteur connecté porte de garage

D

Didier Decaen

• 9 Novembre 2023

• #1

Bonjour
Je voudrais brancher un interrupteur connecté

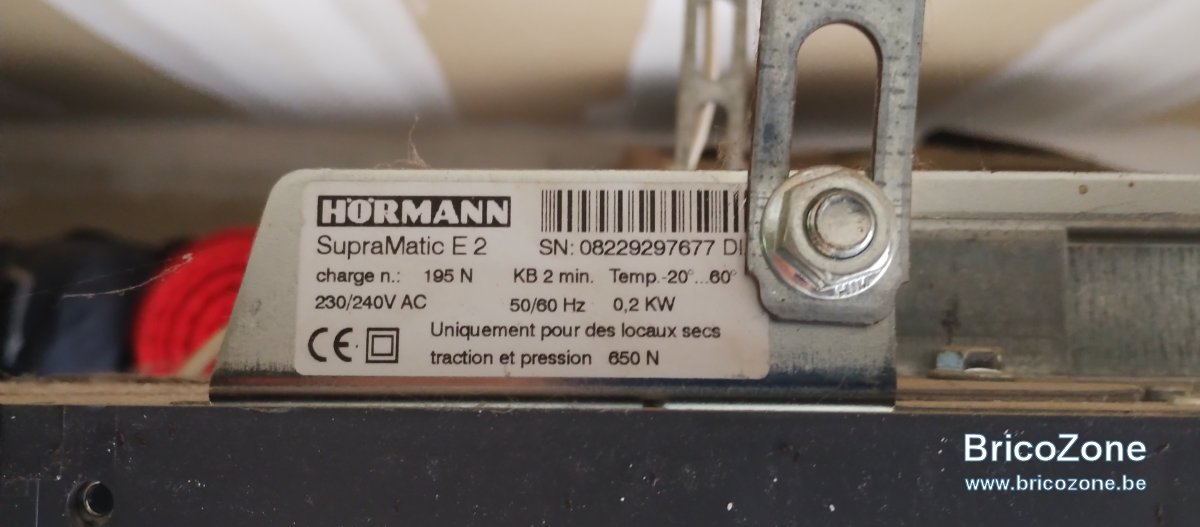

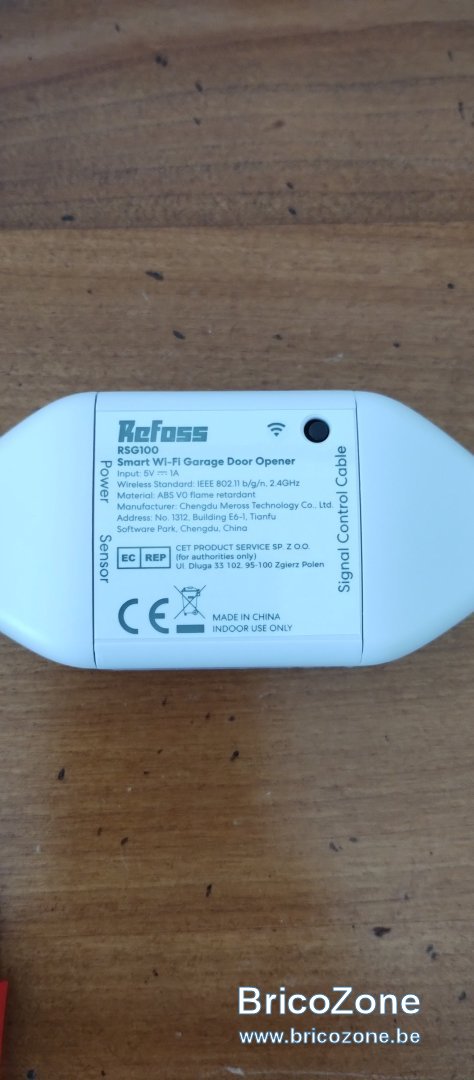

Refoos RSG100 sur un moteur de porte de garage Hormann supramatic E2.
Je ne sais pas dû tout où brancher les deux fils sur la carte.
Merci d'avance pour votre réponse
Didier



S

Stan67

• 4 Décembre 2023

• #2

Bonjour
Lorsque vous ouvrez le couvercle, il y a 4 bornes pour faire des branchement, vous utilisé les 2 bornes avec le dessin d'un interrupteur et le tour est joué/



D

Didier Decaen

• 5 Décembre 2023

• #3

Bonjour
Je vous remercie pour votre réponse
Maïs excusez-moi pouvez-vous svp me donner un peu plus de détails

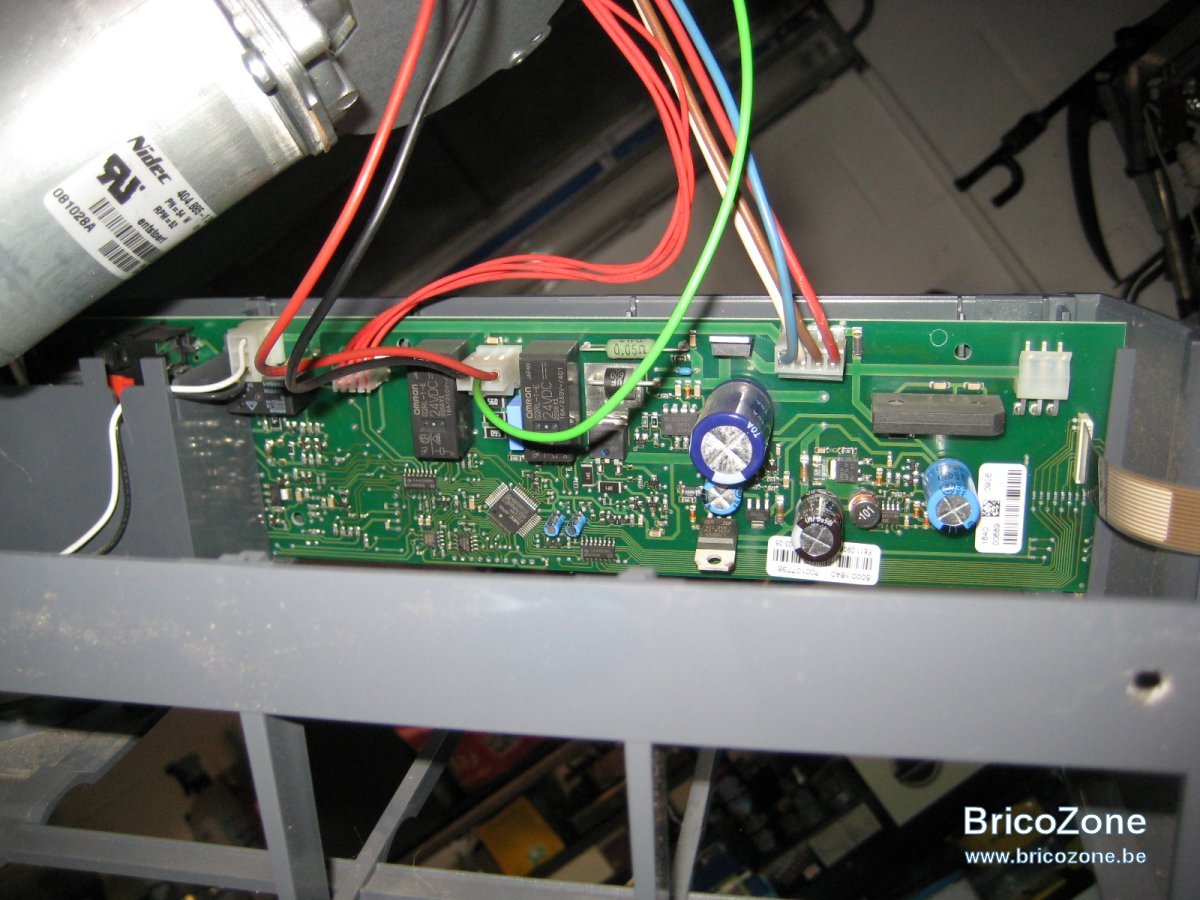

Je vous envoiea photo de la carte mère



Jielle_bis

• 5 Décembre 2023

• #4

Bonjour,
https://www.bricozone.be/t/commande-deportee-porte-de-garage-hormann.81227/

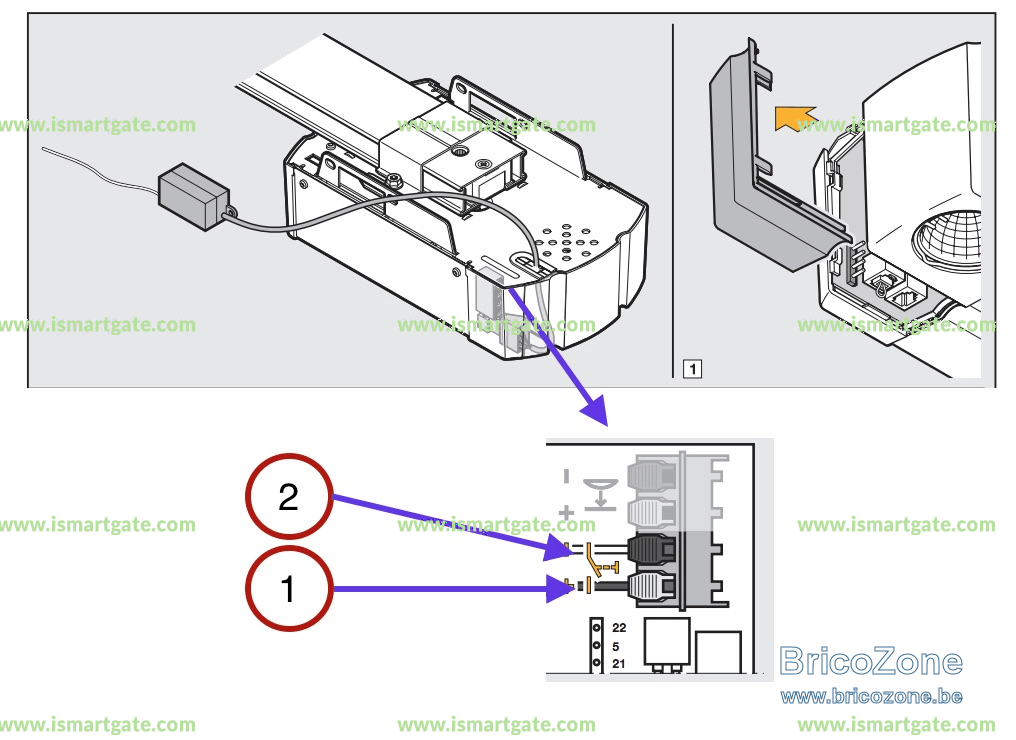

Le connecteur devrait se trouver derrière le cache de la lampe, au cul du moteur (ce qu'on ne voit pas sur votre photo)
...d'après ce que j'ai trouvé sur internet



D

Didier Decaen

• 5 Décembre 2023

• #5

Bonjour
Ok merci beaucoup je vais regarder ça
Je vous tiens au courant
Bonne journée et merci encore



D

Didier Decaen

• 12 Décembre 2023

• #6

Bonjour

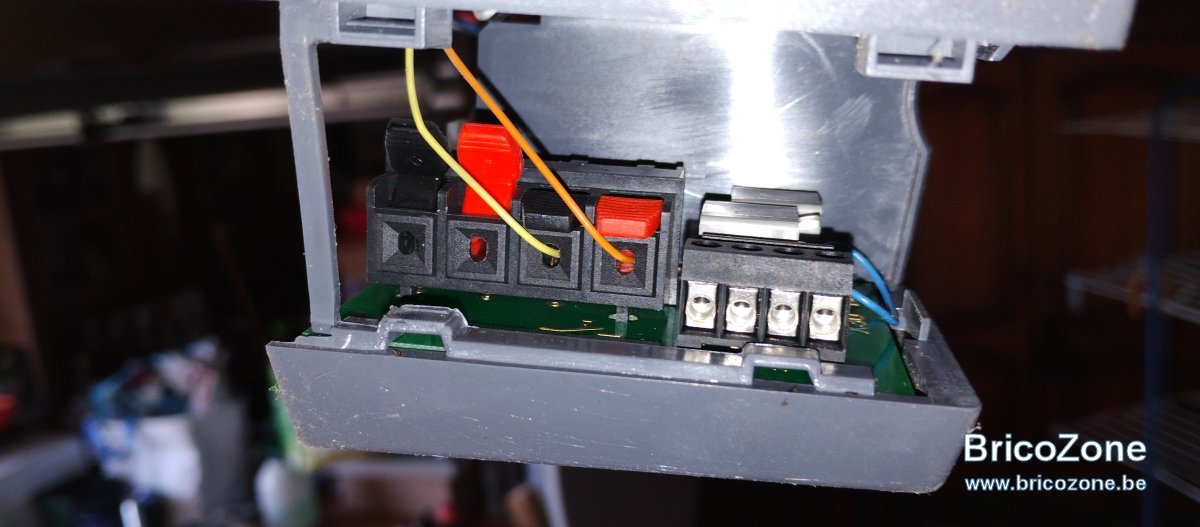

J'ai trouvé les connexions
J'ai un fil bleu et un marron
Je les branches où svp
Merci d'avance pour votre réponse



Jielle_bis

• 12 Décembre 2023

• #7

Vous raccordez simplement vos 2 fils du Refoss en parallèle sur les bleu et marron, le sens n'a pas d'importance.
