2 plafonniers 2 interrupteurs

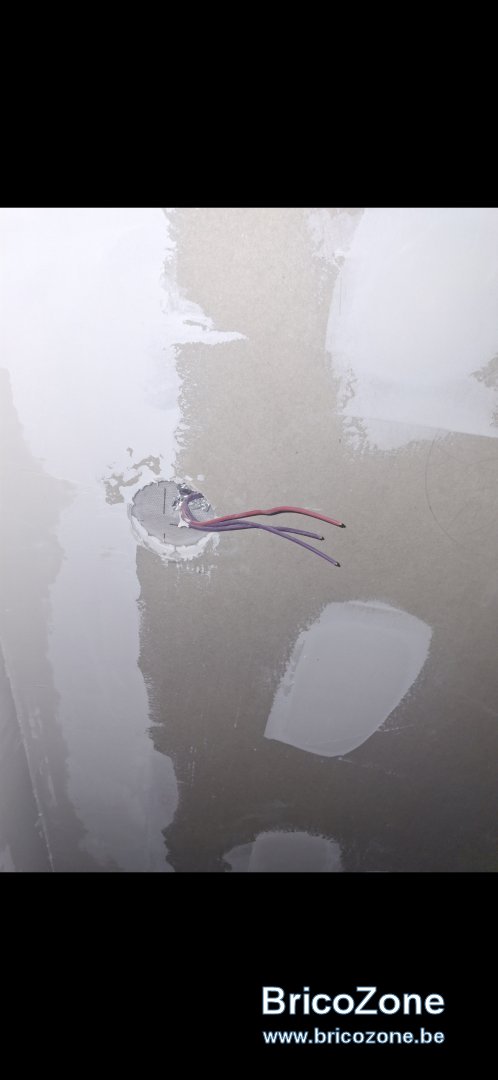

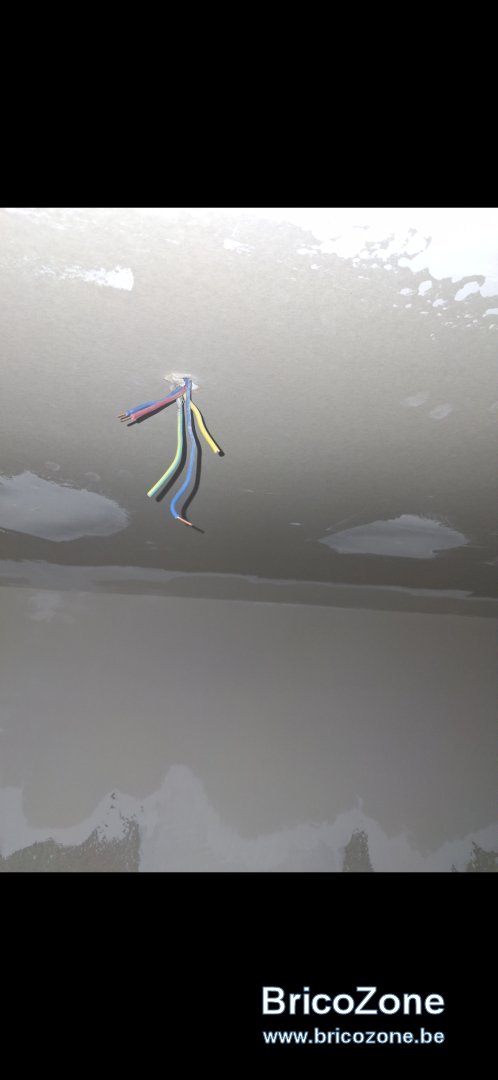

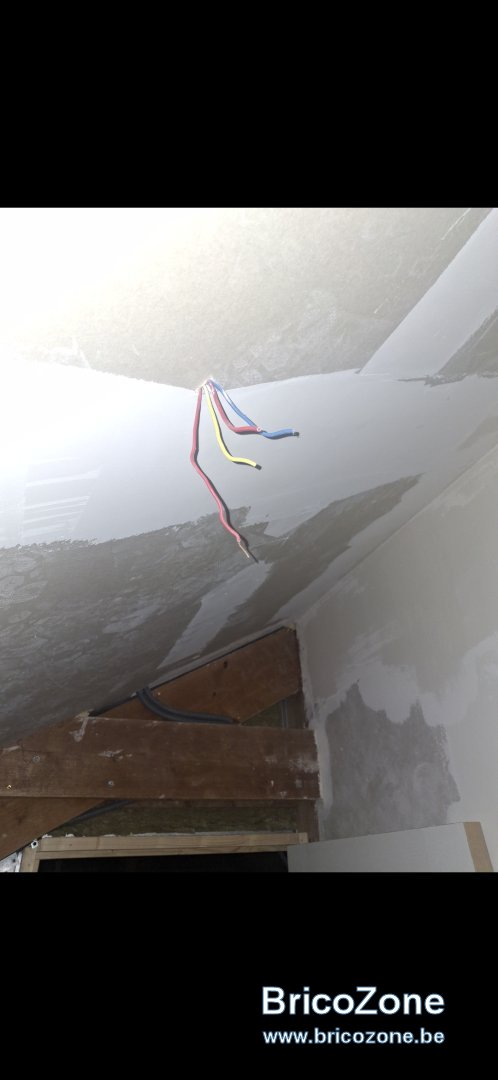

Bonjour, j’ai acheté une maison avec un amenagement des combles pas terminé. Je me retrouve dans une chambre avec 2 interrupteurs (chacun 2 fils violet et 1 rouge qui sorte) et deux plafonniers avec pour le premier : 2 fil bleu, 2 jaune/vert et 1 rouge et l’autre 1 bleu 1 jaune/vert et 2 rouge... Etait-ce prévus pour des doubles ou simple interrupteur ? Et comment branché ça sur des plafonnier ou il n’y a que 2 fils qui sortent ? Merci d’avance. Ci joint les photos.

Amusant comme casse tête.

Interrupteur = un fil arrivée et un fil départ (minimum).

Donc 3 fils sur double interrupteur, semblerait indiquer avec comme hypothèse de départ qu’il commande deux circuits, un fil arrivée et deux fils départ vers les lampes.

Au niveau des luminaires deux fils sont nécessaires arrivée et retour (Phase et neutre)
Un de ces deux fils vient de l’interrupteur (généralement la phase), l’autre est connecté au circuit du neutre. Ce fil peut être connecté à d’autres luminaires. Un fil de terre est aussi parfois disponible.


Ça c’est la théorie, maintenant les couleurs des fils induisent un doute sur leur usage (norme non respectée). Et donc on est réduit à faire des conjectures. D’autant plus que la seule couleur commune entre interrupteur et luminaires est rouge (donc la phase ?)

Faire des mesures ? Oui mais on ne sait pas ce qu’on mesure. Aller chercher une connexion sur le circuit neutre connu et voir ce qu’il y a comme signal sur les fils. Après si pas de signal on peut faire un test de continuité pour déterminer les deux bouts des fils.


Demander à Chat GPT ?

poser la question à l’installateur ?

Les fils jaunes sont interdits, de même que les verts. Les jaunes verts uniquement réservé à la terre.

On dirais un chaînage.y a t'il des boîtes de dérivation? Le câblage c'est des fils ou des câbles.

Faire un schéma filaire à plat avec les couleurs des fils en regardant bien s'il n'y a pas deux conduits dans les blochets, les points lumineux, rechercher les boîtes de dérivation...

Prendre une lampe test et alimenter les paires (sauf j-v) deux à deux et voir ce qui éclaire.
Au niveau des inter comment sont raccordés les fils, dans 2,3,4 bornes distinctes ou non, y a t'il des fils en commun

Merci pour vos reponse, je me suis peut etre mal exprimé, les fils que j’appelle "jaune" sont bien Jaune/vert pour la terre. Il n’y a pas de fils juste "jaune". Donc je mets les bleu ensemble, pareil pour les rouge et donc je suppose, pareil pour les jaune/vert ? Je ne sais pas si il y a une boite de dérivation, en tout cas, je n’en vois pas, peut etre dans le mur ?

Non faire un essais en prenant chaque fil avec un autre à la fois et en les raccordant à une lampe.
Une fois qu'une lampe éclaire identifier le disjoncteur.

Les disjoncteurs sont'ils mono polaires avec un point central neutre pour distribution ?

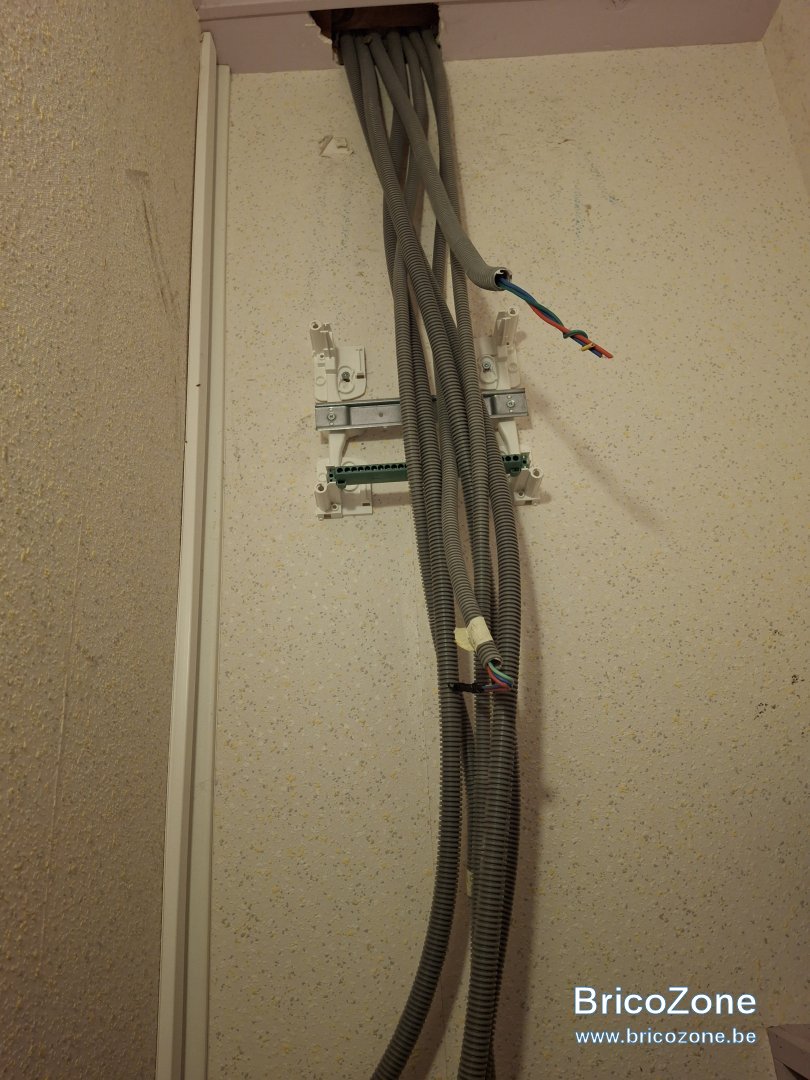

Pour le moment, ils ne sont raccordé nul part . Il y a un petit tableu eléctrique de prévus avec 8 modules.

Le mieux c'est tout de même de tester la résistance des fils ("sonner" les fils) en connectant par exemple un fil mauve avec le rouge du plafonnier, ensuite avec le bleu du plafonnier etc.
Pour ça, il vous faut un ampèremètre et un fil électrique de la longueur entre l'interrupteur et la lampe. En s'assurant, bien sûr au préalable, que ces fils ne sont pas sous tension.

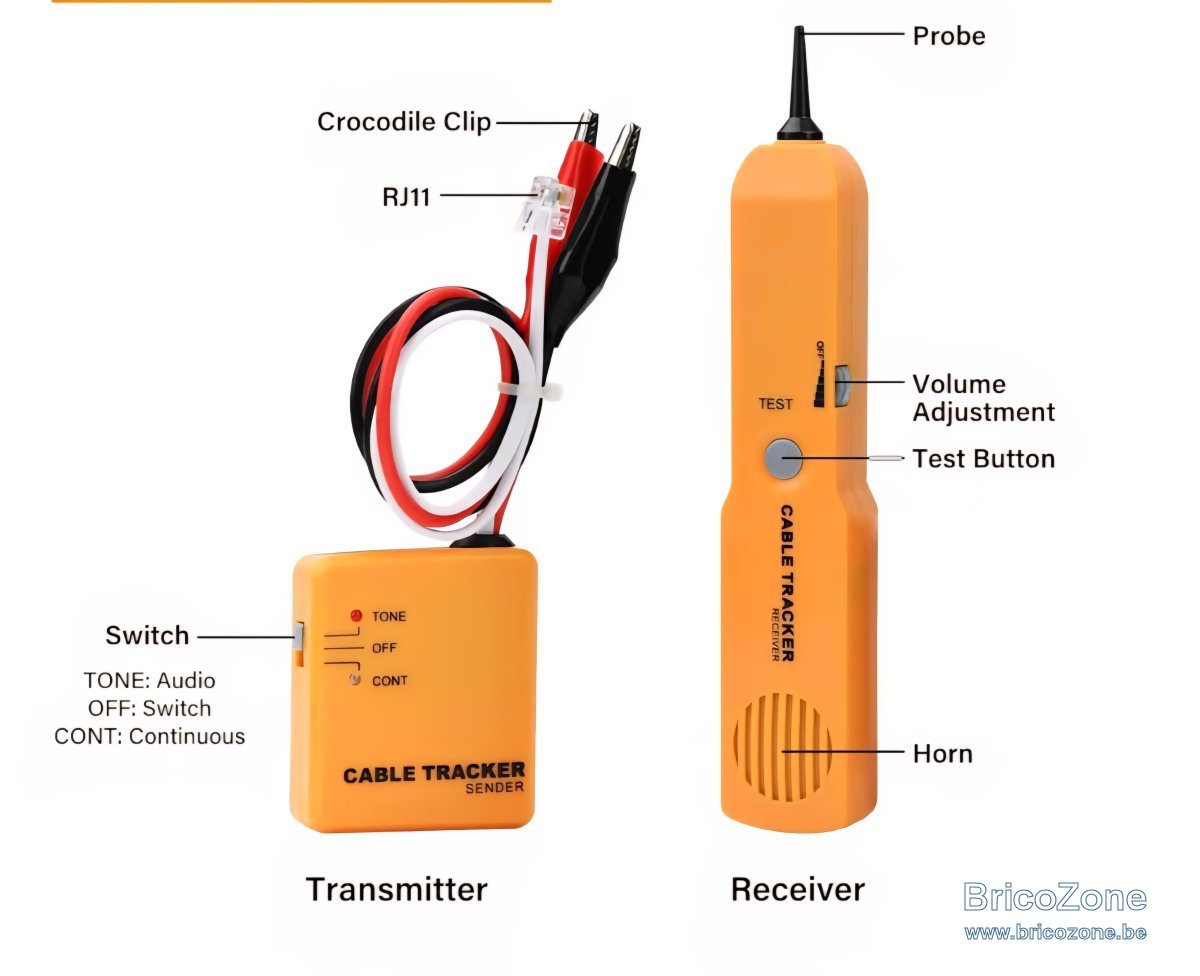

Ou avec un testeur de continuité ("traceur de câble"), hors tension.

Une pile, une lampe et un bout de fil et un fil (très long) pour tester les fils un à un.
ou un testeur de continuité.
Travailler hors tension.



Faire un schéma filaire et coloré.

isatas a dit:

Ou avec un testeur de continuité ("traceur de câble"), hors tension.

Voir la pièce jointe 189781

Cliquez pour agrandir...

Je ne savais pas que cela existait! c'est encore plus facile!
