Branchement taque à induction sur disjoncteur 32A

  • #1
Bonjour,

Je voudrais raccorder convenablement ma nouvelle taque à induction. J'ai acheté une taque à induction 6900w Vilsta chez Ikea. Ikea fournit le câble d'alimentation avec la taque mais il n'est pas branché. J'ai lu ici toutes les discussions à ce sujet mais je n'ai pas trouvé la réponse adaptée à mon cas, désolée.
L'installation de ma maison est nouvelle et réceptionnée. Tableau 3x 230V / Disjoncteur sur circuit dédié 32A / câblage monobrins, du disjoncteur à la prise murale, de 5x 4mmcarré (dont terre) / câblage multibrins fourni par ikea 4x 2,5carré (ou 4x 1,5carré ? Je ne peux pas vérifier car les embouts sont sertis, mais le diamètre du fil, vinyl compris, pris au pied à coulisse, est de 2,5 mm de diamètre) / Taque 6.900w - "mise à la terre non-nécessaire" - "2x 16A ou 1x 32A"

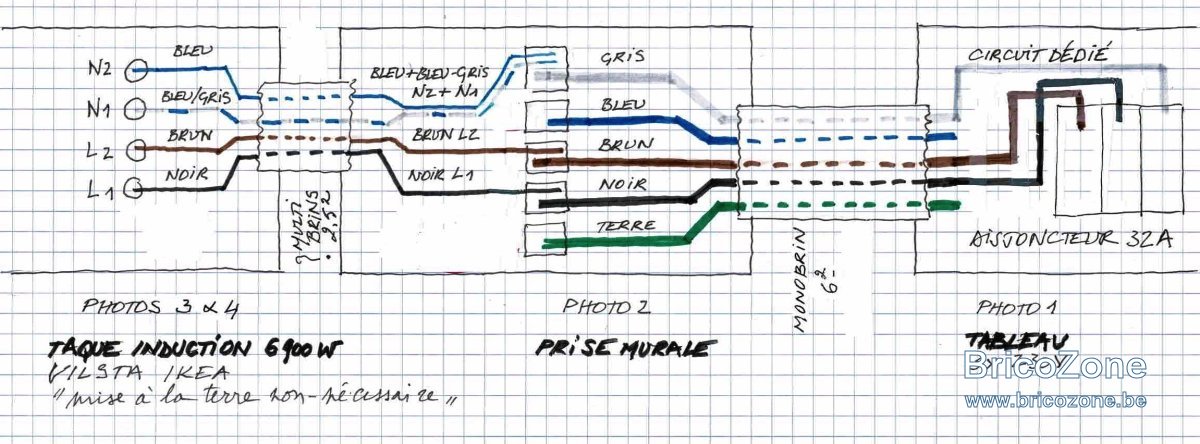

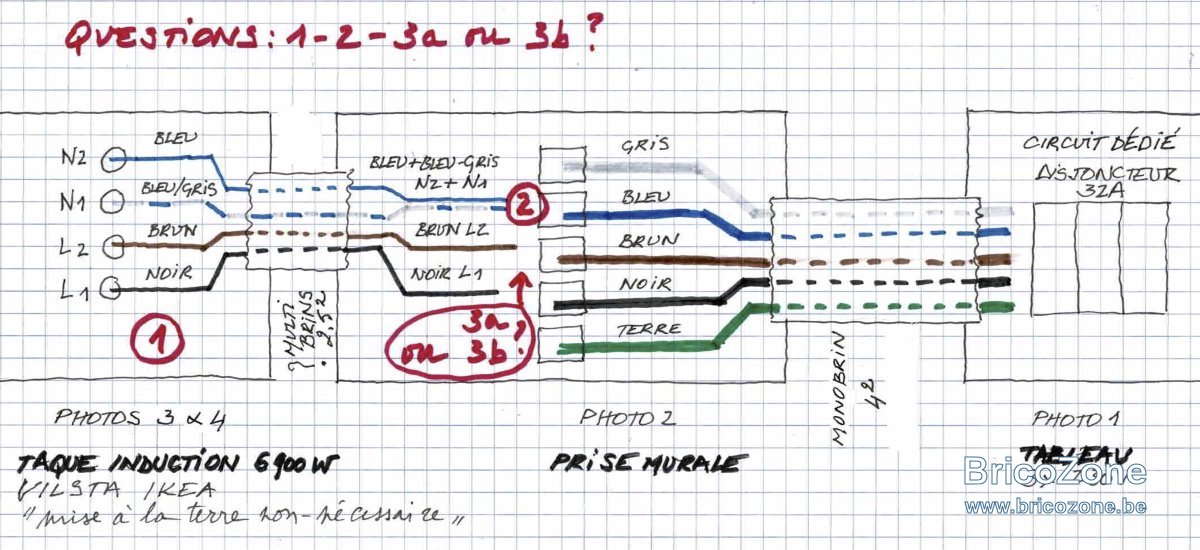

Mes questions "1 - 2 - 3a - 3b" se résument dans mon schéma ci-dessous :

1. Voir schéma et 4e pièce jointe : je suppose que mes raccords à la taque sont ok tels que branchés (= schéma n°3 "220-240v NL") ?

2. Voir schéma et 3e pièce jointe : je suppose que les fils bleu+bleu-gris du câble fourni par ikea doivent se brancher sur le fil bleu (neutre) de la prise murale ?

3a. Voir schéma et 3e pièce jointe : dois-je coupler les fils brun et noir du câble fourni par ikea et les connecter ensemble à une des phases de la prise murale (brun ou noir) ?
ou​
3b. Voir schéma et 3e pièce jointe : dois-je brancher le brun sur le brun et le noir sur le noir ?​

Merci vraiment tout plein d'avance de me répondre clairement et de façon adaptée à la totale béotienne que je suis (genre "le brun avec le brun") :rolleyes: :blush:

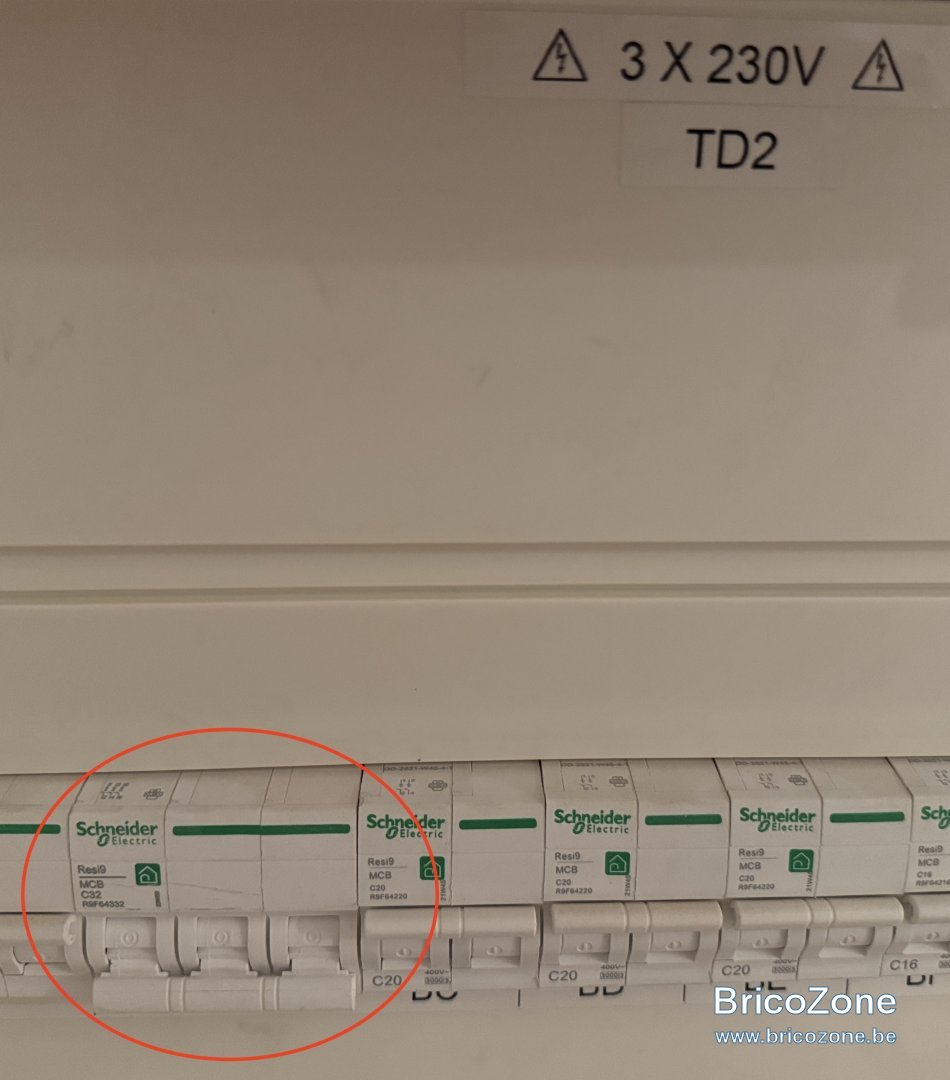

1. Tableau.jpg

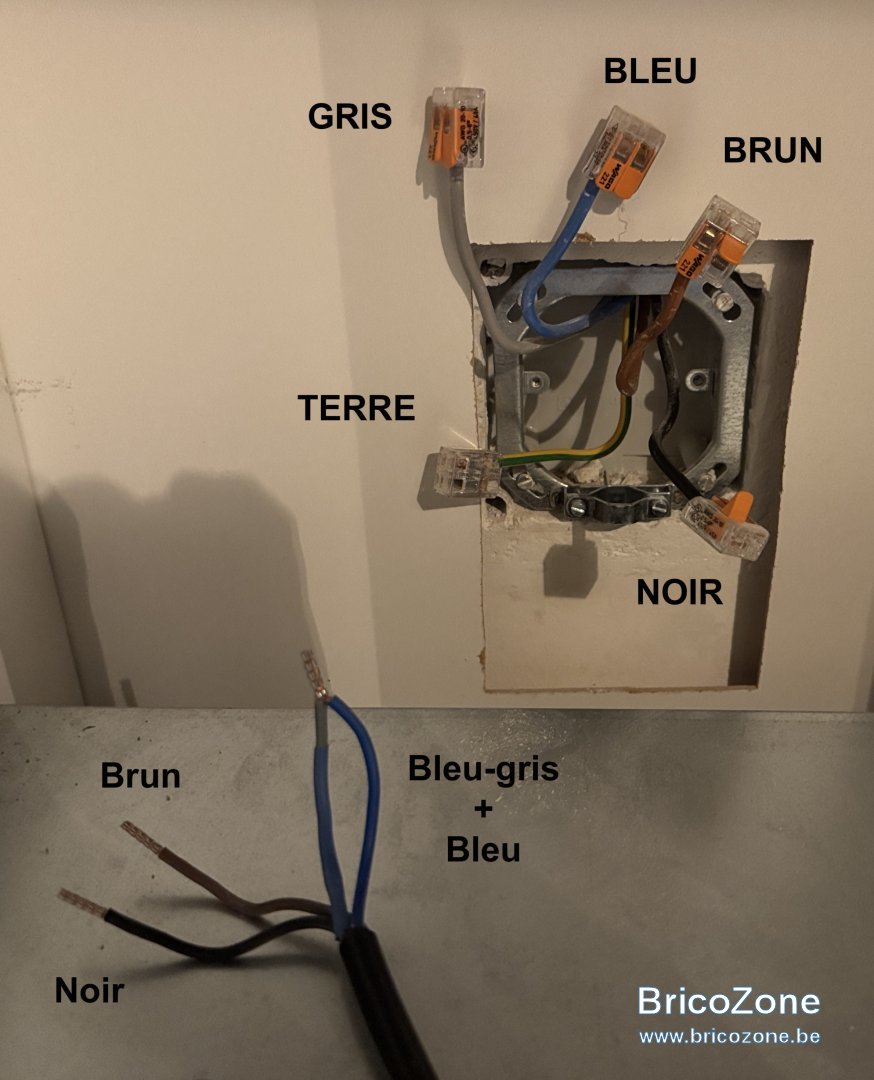

2. Prise murale.jpg

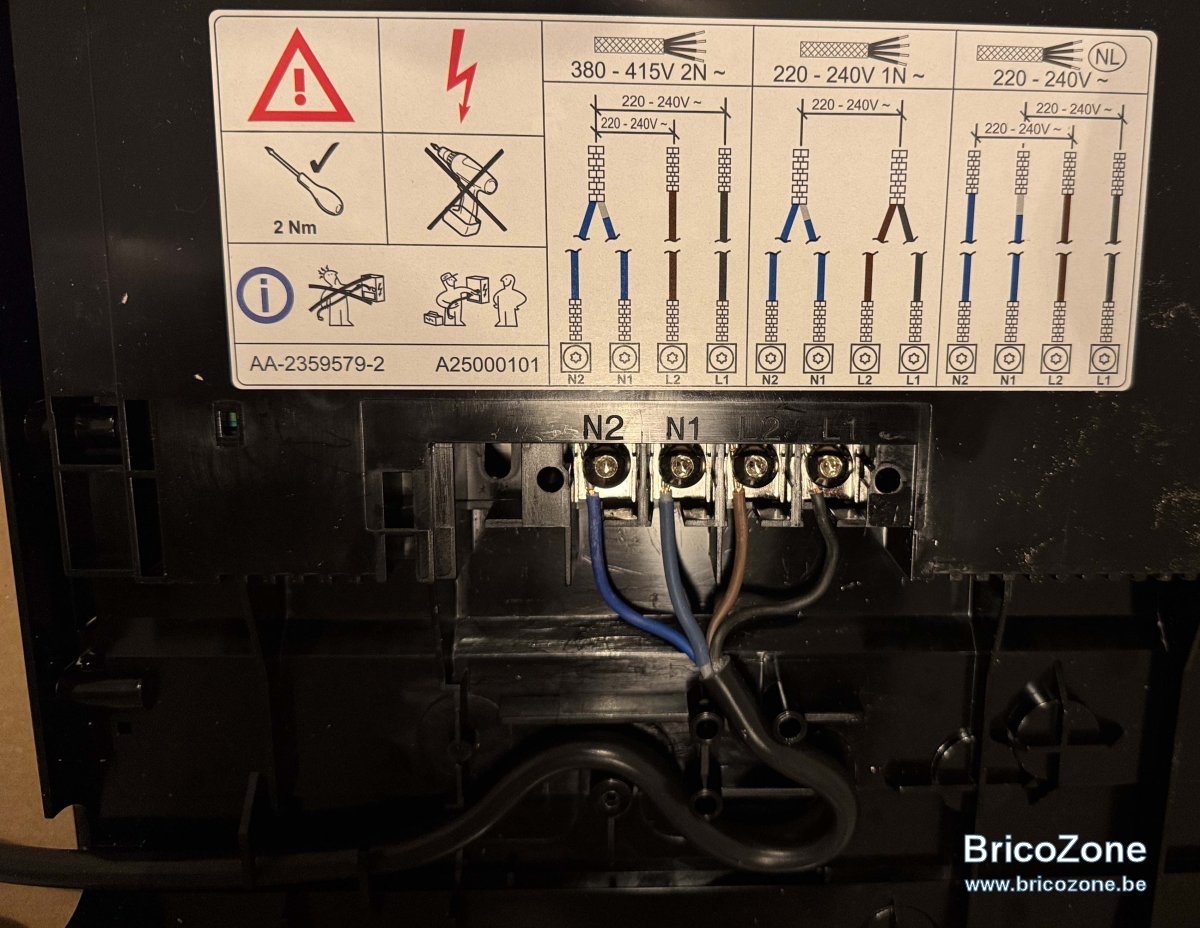

3. Taque.jpg

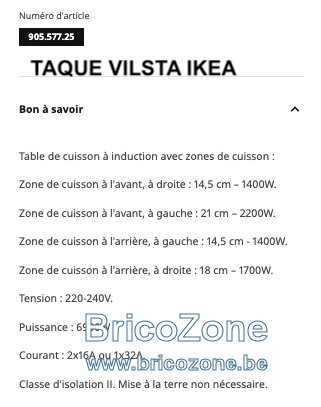

4. Caractéristiques taque Vilsta.jpg

  • #2
J'oubliais de préciser quant à ma question n°2 : le fil bleu et le fil bleu-gris (du câble d'alimentation fourni par Ikea pour connecter leur taque à la prise murale) sont sertis ensemble d'origine de ce côté (côté prise murale) :)

  • #3
L1 et L2 chacun sur la ligne correspondante, N1 & N2 ensemble sur L3.

Le problème est de déterminer lequel des 4 fils n’est pas utilisé sur votre bordier de connexion. Ouvrir le tableau pour voir quel fils sont raccordés au disjoncteur.

  • #4
Montage dangereux, 4mm2 c'est du 25A max en protection à remplacer.
Il n'y a que 3 pôles actifs, identifier les 3 fils actifs avec une lampe test.

  • #5

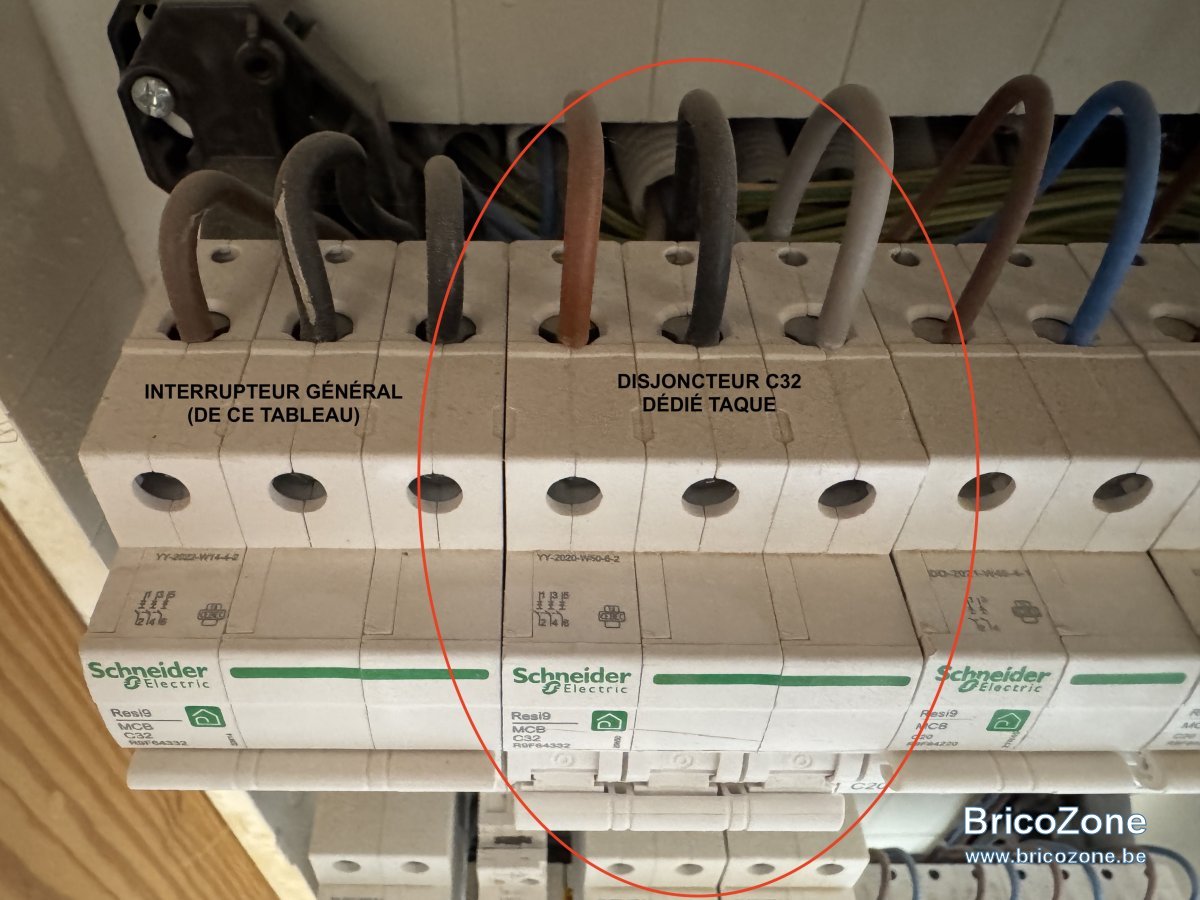

1a. Tableau haut.jpg

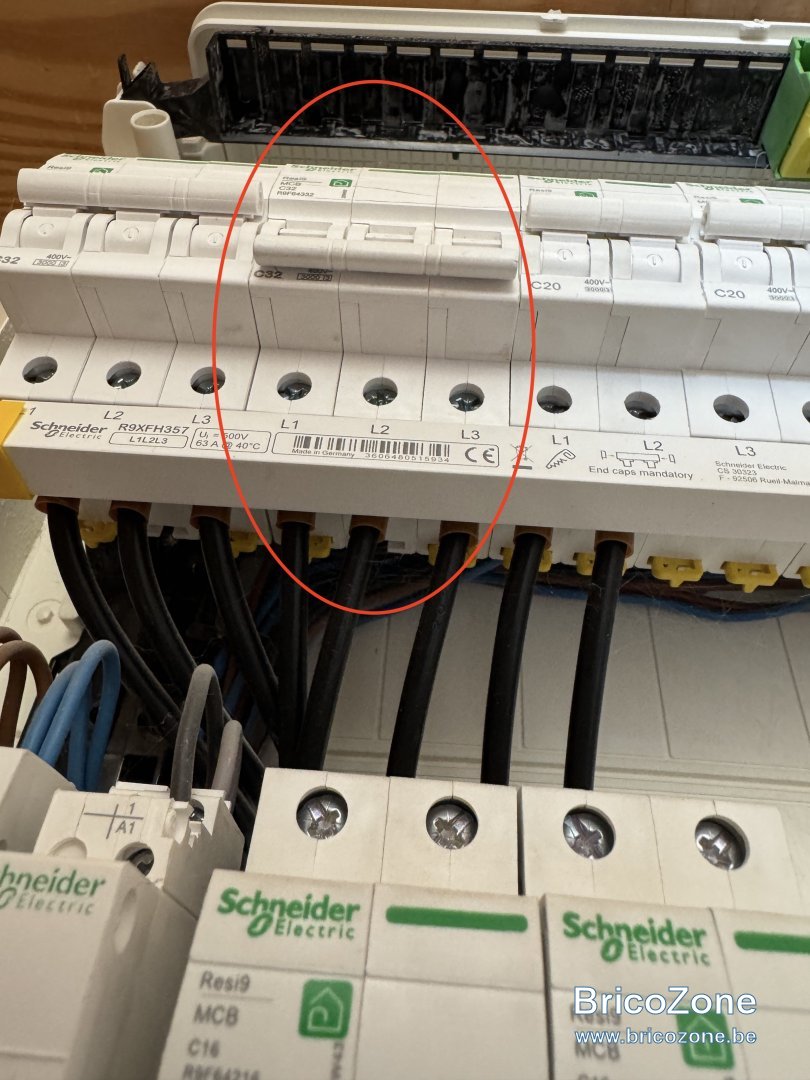

1a. Tableau bas.jpg


Pas de fil bleu 4carré visible donc.

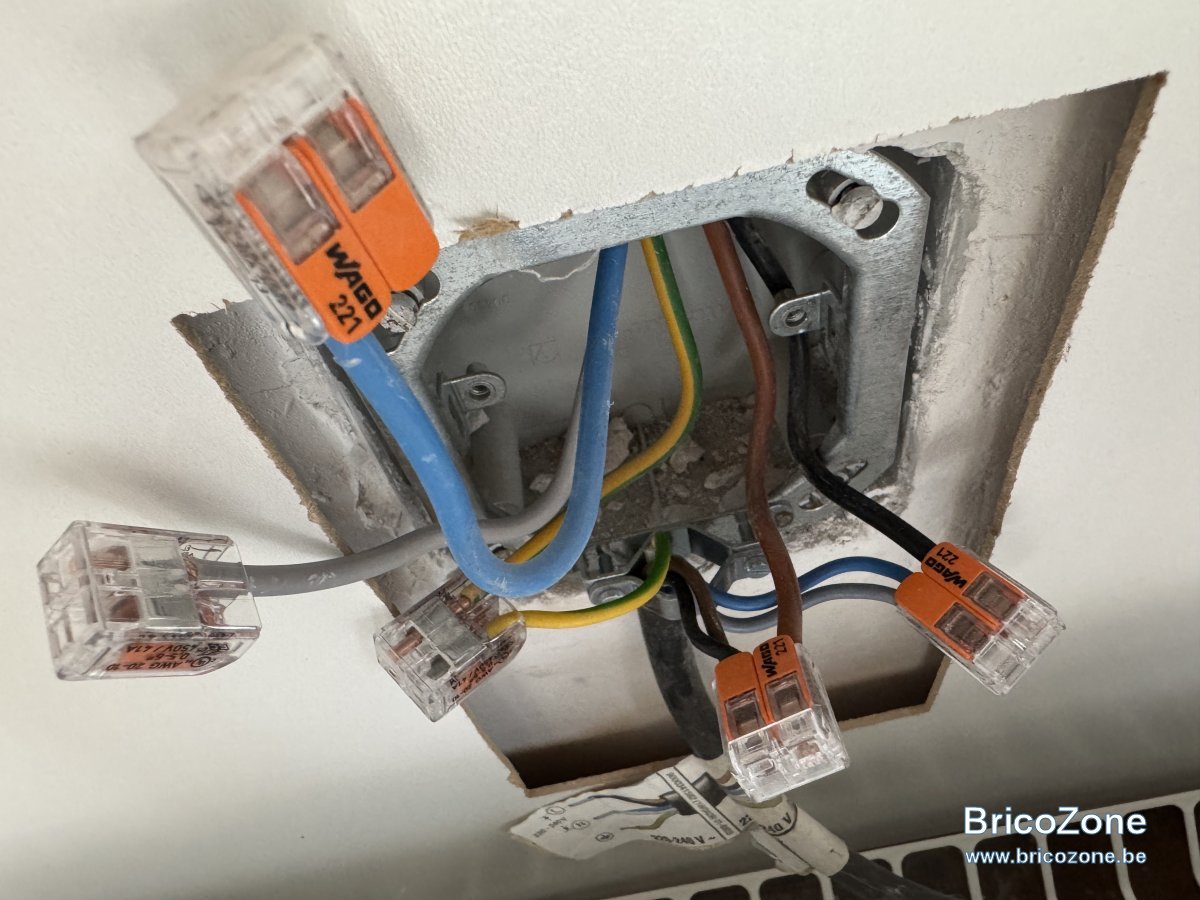

Ce qui me semble étrange, c'est que l'électricien avait branché mon ancienne taque (qui ne fonctionnait qu'à moitié) selon la photo ci-dessous (gris + brun alimentation taque sur noir 4carré / noir et brun alimentation taque sur brun 4carré / bleu 4carré et gris 4carré : non-branchés ) :
5. Ancien branchement Crelect.jpg

  • #6
Oups : ..."selon la photo ci-dessous (gris + bleu alimentation taque sur noir 4carré / noir et brun alimentation taque sur brun 4carré / bleu 4carré et gris 4carré : non-branchés ) ":

  • #7
C'est brun noir gris qui servent... On ne va pas relier en mono si on a du tri...


Bleu+gris taque sur gris installation.
Brun sur brun
Noir sur noir
Jaune vert sur jaune vert

  • #8
4 carré et 32 A interdit

  • #9
Hello Flashman, heureuse de vous revoir dans cette discussion. Et merci. Je vais suivre votre avis (à part qu'il n'y a pas de terre pour cette taque) et... je retiens l'interdiction décrite pas BG1000.

Ce que je ne comprends pas, c'est comment il se fait qu'à la réception de l'installation, qui m'a coûté la peau des fesse et pendant laquelle le tableau fut ouvert, il n'a pas été mentionné que ce câblage de 5x 4mm carré était totalement interdit ?!

  • #10

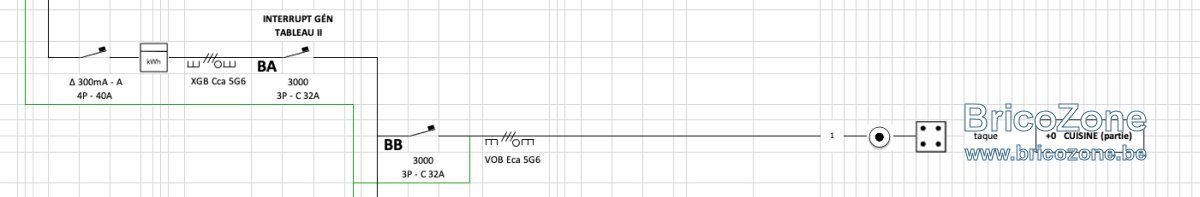

Je viens de re-vérifier et, désolée, je me suis trompée : les 5 fils monobrins d'installation font 2,8 mm de diamètre --> Pi x Rcarré = 6mm carré de section (et non pas 4mm carré) ! C'est confirmé par le shéma unifilaire. Toutes mes excuses et merci BG1000 d'avoir attiré mon attention et ouf mon installation est conforme.

Je joins le schéma à jour --> ok pour vous tous ?
Merci encore :):):)



6. Schéma unifilaire.jpg

  • #11
Je raccorderais la terre côté coffret, même si la taque est classe II.
Si on change de taque la terre est déjà présente.

  • #12
Je m'en doutais... Ça se voyait que c'était du 6 carré rien qu'en regardant les photos et en comparant aux fils à côté (après, sur photo, impossible d'être sûr).


La terre est forcément raccordée côté coffret...

Et, oui, le schéma est bon.

  • #13
Yep ! Merci tout plein à vous deux ! :)
Et, oui, la terre est bien raccordée dans le tableau. Elle est juste "en attente" dans la prise murale. Donc, si changement de taque, ce sera ok.
J'espère que "notre" schéma servira à d'autres si, comme chez moi, ils sont sur disjoncteur triphasé 32A pour leur taque.
Belle soirée ensoleillée :cool: !
