Branchement thermostat sur chaudière buderus

D

Di Virgilio

• 12 Novembre 2022

• #1

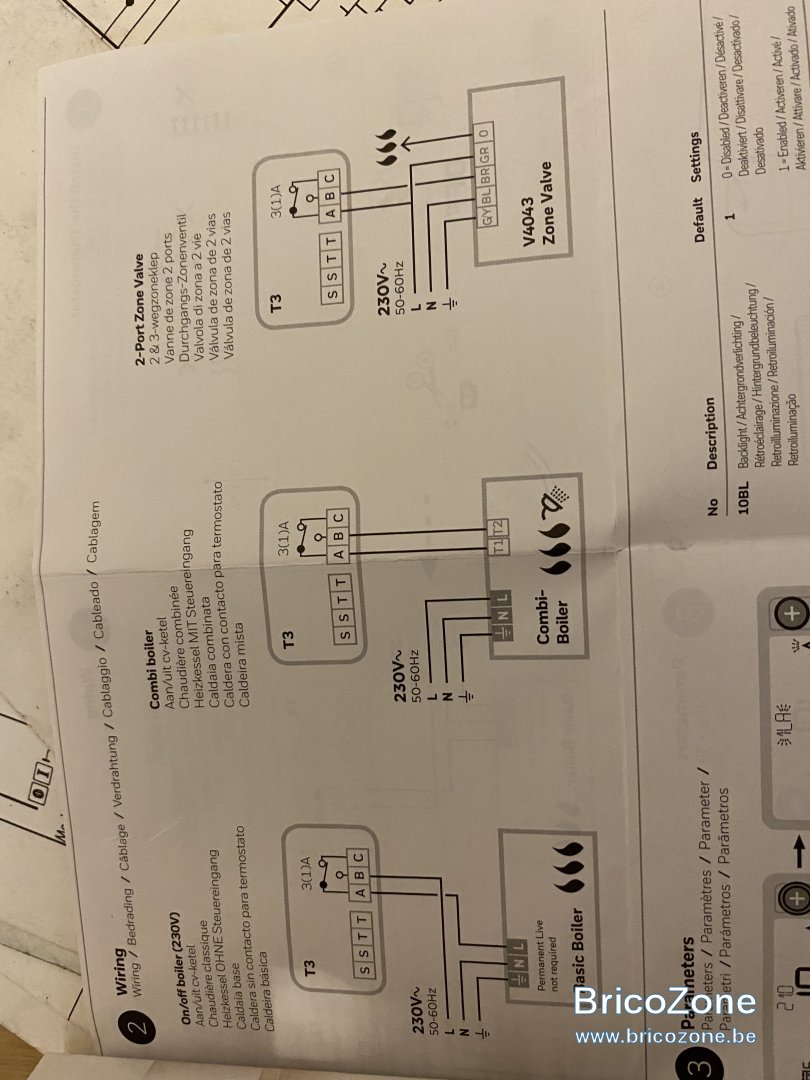

Bonjour, j’ai acheté un thermostat honeywell home mais impossible de m y retrouver avec le schéma électrique de ma chaudière .
Quelqu’un pourrait m aider ?



LED3

• 12 Novembre 2022

• #2

Borne 10 et 11.



hql161

• 13 Novembre 2022

• #3

hello LED3,
J'ai un doute sur le 10 - 11,
Mais c'est pas ma spécialité mais
on voit sur le schéma que si vous le placer en 10-11, il sera en parallèle avec aquastat eau chaudière

Je l'aurais placé en 17-18 en série avec
stb et stw sont aquastat de securité qui coupe le brûleur.
Non?



LED3

• 13 Novembre 2022

• #4

S pour sécurité
T pour thermostat.

C'est bien de ne pas mélanger les chaînes.

On peut le mettre en série.



zigou

• 13 Novembre 2022

• #5

Il me semble que Buders fonctionne qu’avec leurs thermostats.



LED3

• 13 Novembre 2022

• #6

Et la marmotte emballe le chocolat.
C'est pas une communication via bus mais un simple contact.



D

Di Virgilio

• 13 Novembre 2022

• #7

Je l ai branché en 17/18 ça a l air de fonctionner
