Câblage alarme Paradox EVOHD

Bonjour,

Je me lance enfin dans l'installation de mon système d'alarme. C'est une première pour moi, et j'avoue avoir sous-évalué la tâche.
Je pensais surtout avoir plus d'info/tuto disponibles, mais c'est loin d'être le cas.

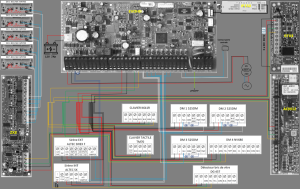

Après de nombreuses recherches, et avant de ma lancer dans le réel, j'ai décidé de prendre le temps de réaliser un schéma de câblage que vous trouverez ci-dessous.
L'installation prévue comprend du matériel Paradox, sauf pour les détecteurs d'ouverture, à savoir :
- Une centrale Paradox EVOHD
- Un module internet IP150
- Un module sans fil RTX3
- Un module d'extension 8 zones ZX8
- Un module contrôle d'accès ACM12
- Un clavier TM70
- Un clavier K641R ou K641R+ (seul matériel que je n'ai pas car indisponible depuis plusieurs mois)
- Une sirène extérieure ALTEC SIREX F
- Une sirène intérieure ALTEC SX
- 5 Détecteurs d'ouverture filaire BECUWE IM9700
- 3 Détecteurs d'ouverture sans fil DCT2
- 3 Détecteurs de mouvement 525DM
- 1 Détecteur de mouvement NVX80
- 1 Détecteur bris de vitre DG 457

J'ai acheté une batterie 12V 7 Ah comme recommandé, mais j'ai vu que certaine personne mettait une 17 Ah. Est ce nécessaire (c'est beaucoup plus cher)
Le transfo du boitier me permet de sortir en 16 V, 18 V ou 20 V. Pour l'instant je l'ai mis en 16V car la doc demande une tension de 16,5 V, mais je me demande si il ne faudrait pas l'alimenter en 18V du coup?

Voici le plan.
Le fichier en pdf est disponible ici :
https://acrobat.adobe.com/id/urn:aaid:sc:EU:5427d103-3217-456a-9645-49afbcadfa89
Toutes vos remarques/conseils sont les bienvenues.

Merci d'avance

Bonjour, courage je commence bientôt moi aussi le même type d'installation avec le même matériels paradox evoHD 192 + TM70

Pourquoi ne pas avoir mis les DO et les DM en série ?

Une autre question ton installation ne contient pas de détecteur incendie (DF) ?

Bonjour,

la série est déconseillé, 1 détecteur une entrée de zone.
Les éléments en bus peuvent bien sûr être en série, compte tenu que la zone est en programmation.

@xarux , les sirènes doivent être séparées, il y a une sortie spécifique pour la sirène intérieure qui se programme sur une sortie.
Le résistance de surveillance de la commande de la sirène doit être idéalement dans la sirène extérieur et la résistance de sabotage également.

Merci @ovk mais suivant ma configuration 4 châssis l'un à côté de l'autre je ne vois pas l'intérêt de tirer une ligne par DO alors que les 4 châssis sont dans la même pièces de plus coté économie je passerai d'un câblage 25ml à un câblage à 100ml .

N'y t il pas une solution pour les branché en série sur une zone ???? Cela est 'il vraiment pas possible ??

Alarme PARADOX EVO192 avec clavier tactile Paradox TM70 + Détecteur d'ouverture BECUWE IM9700.

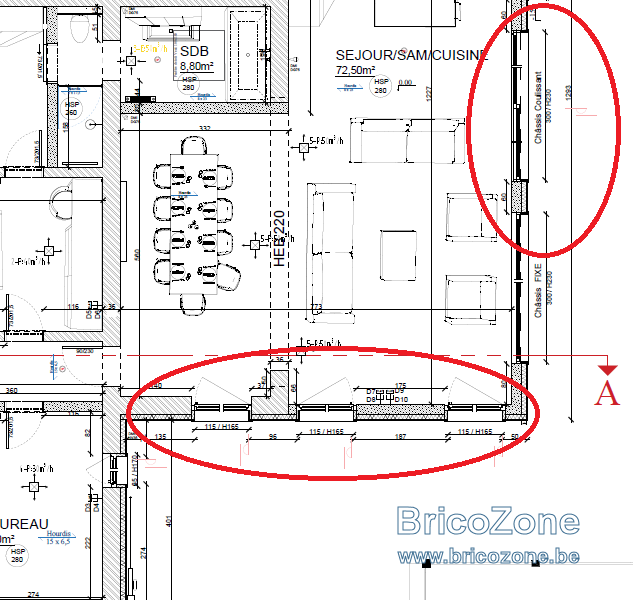

Ci dessous le plan des châssis en question:

Bonjour,
déconseillé n'est pas interdire
en soit si les ouvertures sont dans la même pièce cela peut se faire, mais voici pourquoi moi je ne le ferais pas.

- si vous mettez toutes les ouvertures sur une seule zone et le même câble, si le câble est défectueux vous perdez toutes vos ouvertures.
- si un contact est défectueux en restant ouvert, vous perdez toutes votre sécurité, puisqu'ils sont tous en série.

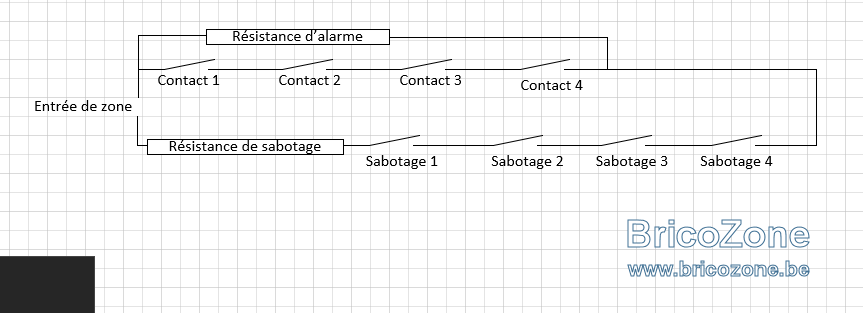

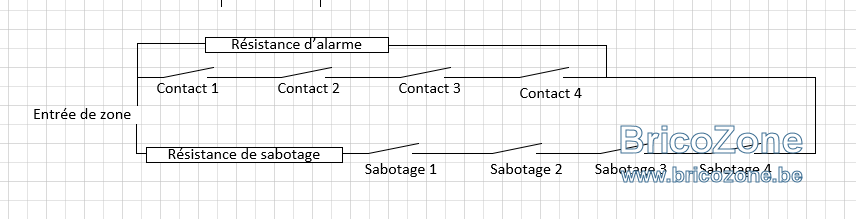

- au delà de deux contacts, le câblage est quand même complexe, puisqu'il faut faire revenir l'extrémité du dernier contact, au premier! même chose pour les sabotages. la résistance d'alarme devant être en parallèle sur tous les contacts eux mêmes en série et la résistance de sabotage en série sur les sabotages tous en série!

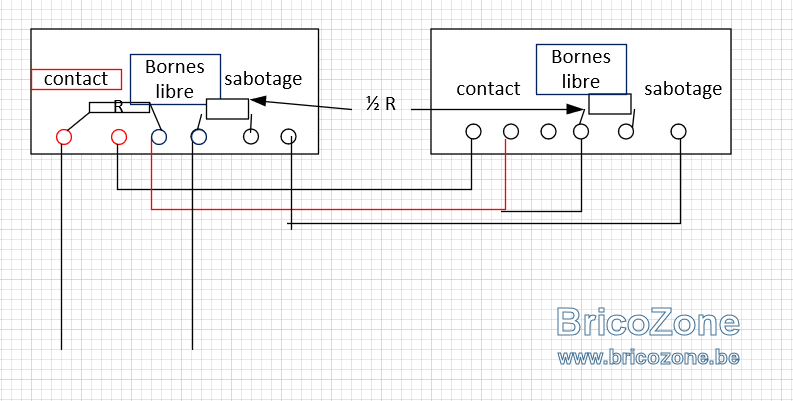

- avec deux contacts en série, vous pouvez scinder la résistance de sabotage, si vous en mettez plus, en cas de défaut en court-circuit sur le(s) contact(s) sans résistances, vous ne saurez que lors d'un test (tant en sabotage, qu'en alarme)


par contre, rien ne vous empêche de ne mettre qu'un câble vers la centrale et d'utiliser une paire par contact, ou mieux trois fils pour deux, le communs étant par définition communs au entrée de zones.

perso, je mettre au moins deux câbles.
