Caisson hotte îlot MDF

Dans le forum Cuisine equipée - par DiGri le 9 Novembre 2018

  1. DiGri

    DiGri 34 ans, Hainaut

    Bonjour à tous,

    N'ayant pas trouvé les réponses à toutes mes questions, je crée un nouveau post sur le sujet des caissons pour hotte îlot :)

    La cuisine équipée arrivera bientôt et je vais m'attaquer à la construction du caisson au-dessus de l'îlot. Je préfère donc poster ici afin de ne pas faire d'erreurs.
    J'aimerais faire un caisson dans ce style là:
    https://s-media-cache-ak0.pinimg.com/originals/60/2c/7f/602c7fc39eca51b36f4dc7c310b99dc7.jpg

    Le caisson devra supporter le poids de la hotte sachant que celle-ci aura son moteur déporté dans une autre pièce.

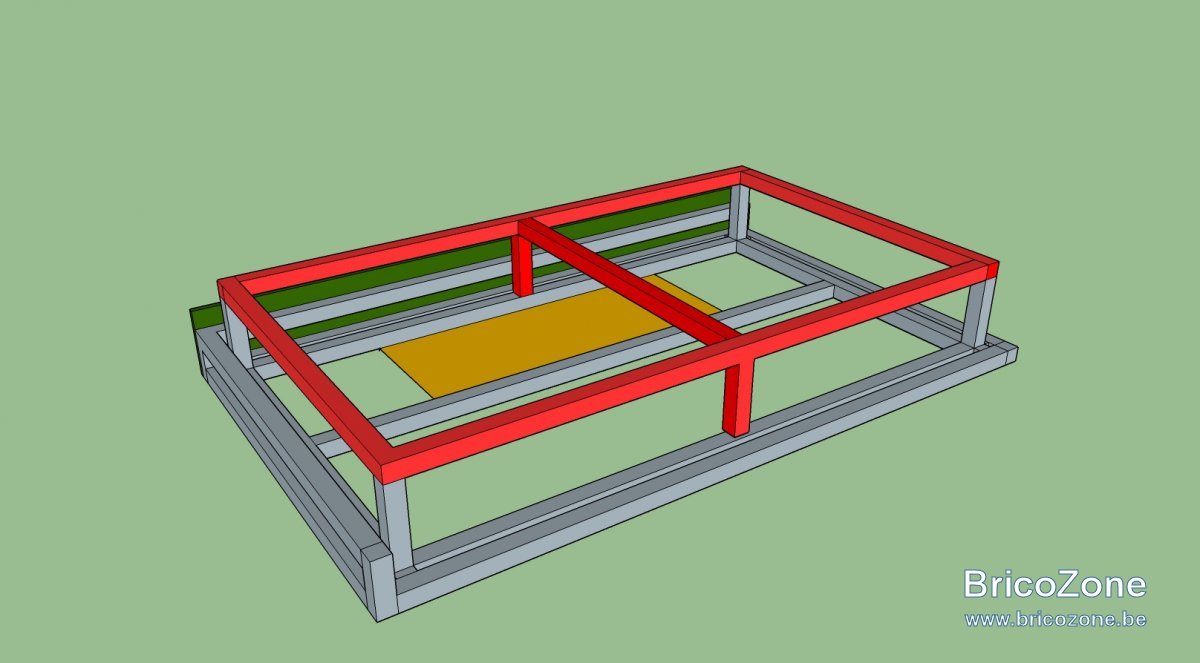

    J'ai pensé réaliser le coffrage avec chevrons et mdf hydro comme ceci.

    Caisson hotte.jpg

    La lumière indirecte (rubans led) sera alors posée juste derrière la planche MDF (en vert sur mon schéma).
    Seule la partie rouge sera fixée au plafond (hourdis béton).

    Voici mes différentes questions:

    - La structure est-elle bonne ou est-il possible de l'améliorer?
    - Le poids (bois + hotte) ne sera-t-il pas trop important pour la partie rouge? Si non, comment fixer la partie rouge aux hourdis?
    - Quelle section utiliser pour les chevrons? J'avais pensé 45x45.

    N'hésitez à donner votre avis, je suis ouvert à toute amélioration :grinning:

    Merci d'avance à tous !

    DiGri , 9 Novembre 2018
    #1
  2. fafalili

    fafalili Invité

    fafalili , 9 Novembre 2018
    #2
    esprit_de_sel aime ça.
  3. fafalili

    fafalili Invité

  4. Ledeutsch

    Ledeutsch 44 ans, Liège

    Bonjour,

    Sans connaître les dimensions, je te conseillerais d'ajouter un renfort vertical sur les 2 longueurs.
    Au niveau de la structure horizontale sur laquelle viendra se fixer la plaque de la hotte : j'ajouterais 2 renforts perpendiculaires à ceux que tu as dessinés. De part et d'autres de ta plaque de hotte. Attention que la plaque de la hotte viendra se fixer sur ton mdf et pas sur ta structure. Les machoires de fixation permettent de s'ouvrir de 10 à 25mm mais pas plus (en tout cas chez moi), à vérifier sur ton matériel.

    Ledeutsch.

    Ledeutsch , 10 Novembre 2018
    #4
  5. LED3

    LED3 48 ans, Hainaut

    Bonjour,

    La structure en rouge doit être en H, Cela facilite le centrage de la structure et sa fixation une fois le trou de centrage fixé.

    Il manque des renforts verticaux entre la structure rouge et l'autre.

    Ne pas mettre la structure rouge à serrage sur les hourdis. Car elle risque de se déformée.

    LED3 , 10 Novembre 2018
    #5
  6. vété

    vété 39 ans, France

    Salut, pour l'avoir fait une fois en mdf, à refaire, je referais en Gyproc pour l'habillage. Très difficile de couper les panneaux mdf et les chevrons au 1/2 mm pour que les coins soient nikel. A mon avis, en Gyproc, c'est plus facile de faire des coins propres.

    vété , 10 Novembre 2018
    #6
  7. fafalili

    fafalili Invité

    moi franchement pas trop mal fait et les trous rebouché a la pate de carrossier et top

    fafalili , 10 Novembre 2018
    #7
    bubu106 aime ça.
  8. LED3

    LED3 48 ans, Hainaut

    Le caisson doit être d'equerre et bien ajuster => à faire en premier. Pour le reste .... on s'en fout, tant que cela tient, pas besoin de travailler au 1/2mm, ni même d'effectuer des mesures.

    Le vrai problème est la référence planne.

    LED3 , 11 Novembre 2018
    #8
  9. DiGri

    DiGri 34 ans, Hainaut

    Merci à tous pour vos avis !
    J'ai déjà eu pas mal de réponses :)

    J'ai adapté le projet (j'ai oublié de préciser les dimensions qui sont de 1.9m x 1m).

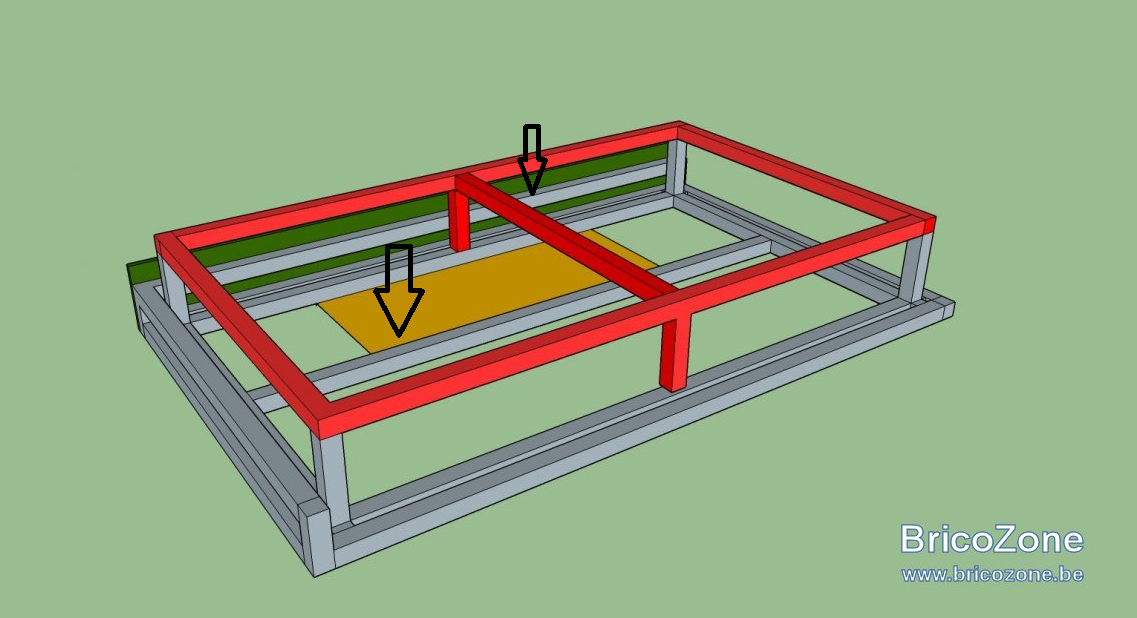

    J'ai aussi ajouté le placement de la hotte en jaune. D'après la notice je peux fixer la hotte aux chevrons sur les 2 longueurs, les pattes font 4 cm.

    Caisson hotte.jpg

    Cela semble mieux? Quelles fixations utiliser pour la structure en rouge (hourdis en béton)?

    DiGri , 12 Novembre 2018
    #9
    Ledeutsch aime ça.
  10. fafalili

    fafalili Invité


    pour moi ses deux si vont gène pour le placement de la hôte

    fafalili , 12 Novembre 2018
    #10
  11. LED3

    LED3 48 ans, Hainaut

    Bonjour,
    Pour la fixation, chevilles et visses. 4,5x100 + rondelle. Bien faire les avant-trous 5,5 pour avoir assez de jeux.

    LED3 , 13 Novembre 2018
    #11
  12. Hiboux

    Hiboux 40 ans, Hainaut

    Salut , chez moi j ai fait une structure en bois Comme la vôtre mais au sol ( maintenant ça dépend de vos dimensions, sinon vous devrez peut être la réalisez direct au plafond ). Puis au plafond j’ai fait la structure métal Stut que j ai fixé (léger) . Ensuite je suis venu emboîté mon caisson dedans ,ce qui permet de mieux régler la hauteur et le niveau en faisant coulisser la structure ( il faut laisser un léger jeux , j essayai rais de mettre des photos du principe .

    Hiboux , 13 Novembre 2018
    #12
  13. Hiboux

    Hiboux 40 ans, Hainaut

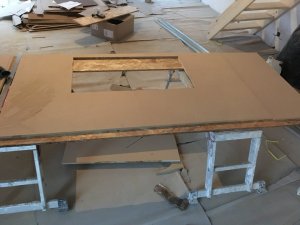

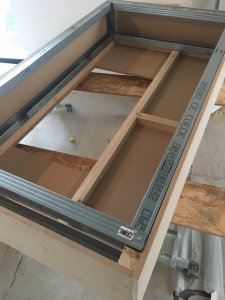

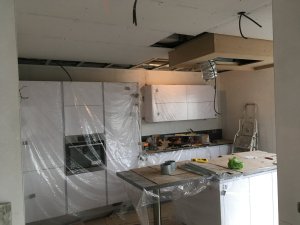

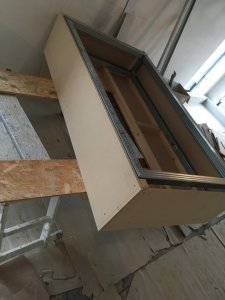

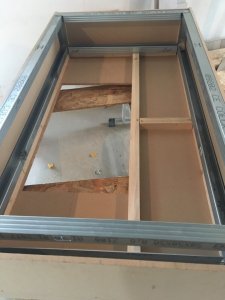

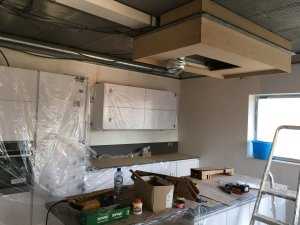

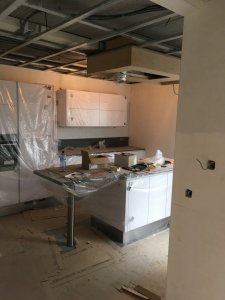

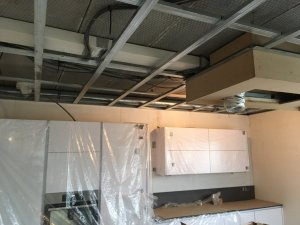

    99B9043B-D581-49AE-94EE-272B4A547CD0.jpeg 04D76135-1166-4D25-B63E-7FDBC58EE133.jpeg 2AE79FE3-E3E4-4CA1-B78C-0398C0FDAC88.jpeg 294AF5B2-8E0E-4238-9BB2-7F0D4CE257AF.jpeg 52FF02AD-F067-447B-BBE7-8F50569EFB5F.jpeg F85C346A-E11E-4726-87C2-A83AB471C1B4.jpeg 4B206CE5-E3CD-4A9A-B624-1A47C4AA4A40.jpeg 1A943022-607A-4D80-8744-862C0801308A.jpeg 575F8BAE-CA17-47DB-8164-C479487EE321.jpeg CBD55873-395A-4D32-B59F-B9B7606F9483.jpeg B80FE89A-AAE6-4C61-B9A4-2EE509BAD0C8.jpeg image.jpg Voilà les photos , c est pas forcément pro mais j ai fait comme ça , c est pas vraiment la même forme mais la technique est plus ou moins similaire. J ai d abord fixé la partie métal stud puis j ai glissé celle en bois et comme tu met deux vis et ça tiens déjà ... pendant que tu vérifie tes réglages, à la base je devais mettre aussi des spots mais l éclairage de la hotte est largement suffisant

    Dernière édition: 13 Novembre 2018
    Hiboux , 13 Novembre 2018
    #13
  14. cedejaca

    cedejaca 37 ans, Namur

    Beau boulot Hiboux ;)

    cedejaca , 13 Novembre 2018
    #14
  15. Hiboux

    Hiboux 40 ans, Hainaut

    Merci :)

    Hiboux , 13 Novembre 2018
    #15
  16. Hiboux

    Hiboux 40 ans, Hainaut

    Petite précision, j ai fait faire les découpes en magasin pour qu elle soit régulière , j ai juste fait ensuite le trou de la hotte , même si il n est régulier , j avais un retour en Alu sur ma hotte et aussi le trou pour le passage de l évacuation , là on s en fou un peu , on voit plus rien ensuite , j ai preforé tout mes trou avant de visser . Pour les côtés sur la photo ça ne se voit pas mais on voit légèrement une ligne à la jonction des panneaux . J aurai voulu faire une rainure et la boucher à la pâte de carrossier comme on me l avais conseiller ici même mais pas eu le temps de le faire .... peu être jour ,...mais ça ne se voit quasi pas

    Hiboux , 13 Novembre 2018
    #16
  17. cedejaca

    cedejaca 37 ans, Namur

    Ça se présente sous quelle forme cette fameuse pâte de carrossier?

    cedejaca , 15 Novembre 2018
    #17
  18. Hiboux

    Hiboux 40 ans, Hainaut

    2 composants

    Hiboux , 15 Novembre 2018
    #18
