Caisson hotte NOVY

sebcbien

• 29 Décembre 2013

• #21

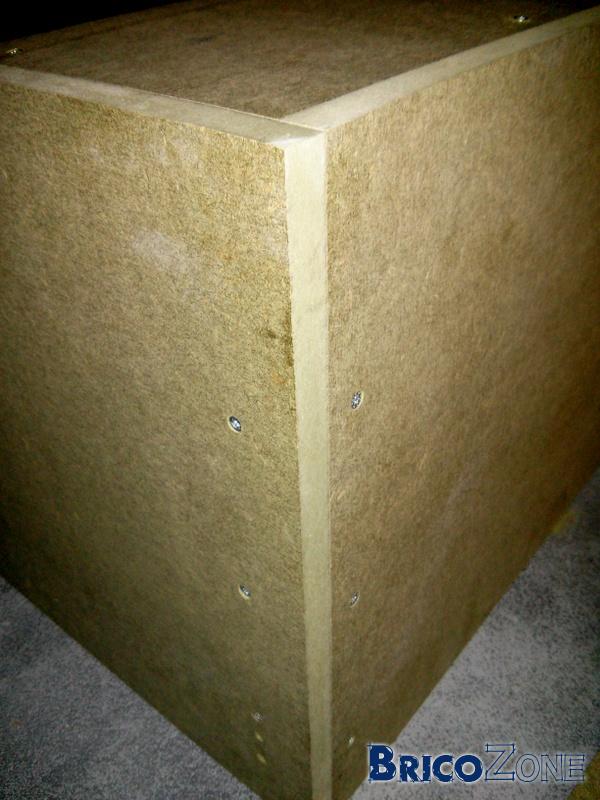

Voici quelques photos du travail en cours.

Outils: 1 scie à onglets manuelle et une bonne visseuse (à chocs).
Pas besoin de pré-forer, et on enfonce des vis de 6cm dans du MDF comme dans du beurre... un fameux gain de temps !

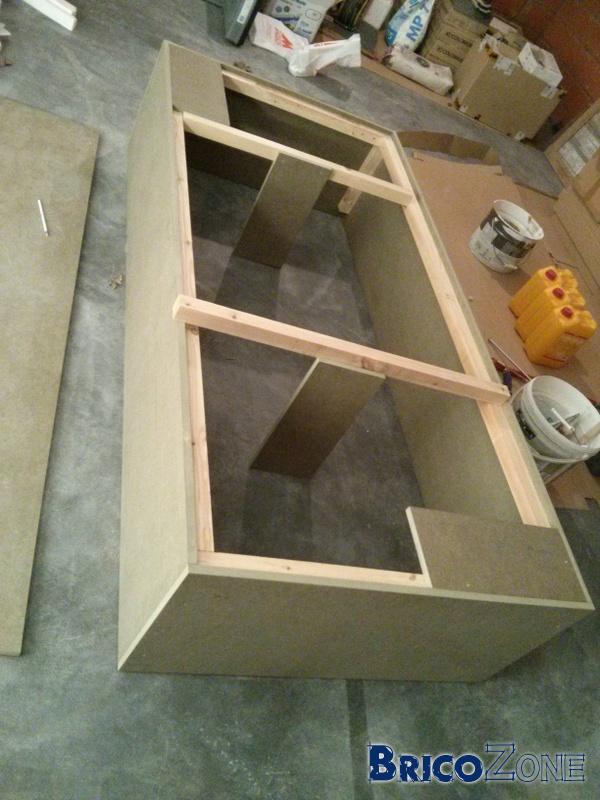

Voici une photo du caisson retourné, les deux petites planches dans les coins sont là pour faire l'équerre et rigidifier l'ensemble avant placement, histoire que ça ne se déforme pas avec l'humidité. Elle seront enlevées pour mettre la plaque définitive.

Je positionnerai les deux traverses en fonction de l'emplacement de la hotte, à +-5cm des bords pour renforcer la plaque par rapport au poids de la hotte.

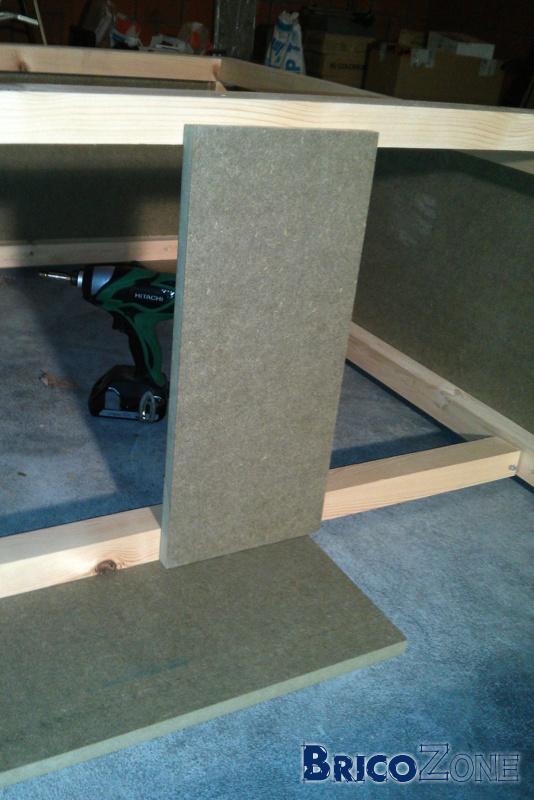

Le petits rectangles verticaux relieront le cadre qui sera fixé au plafond au cadre du dessous

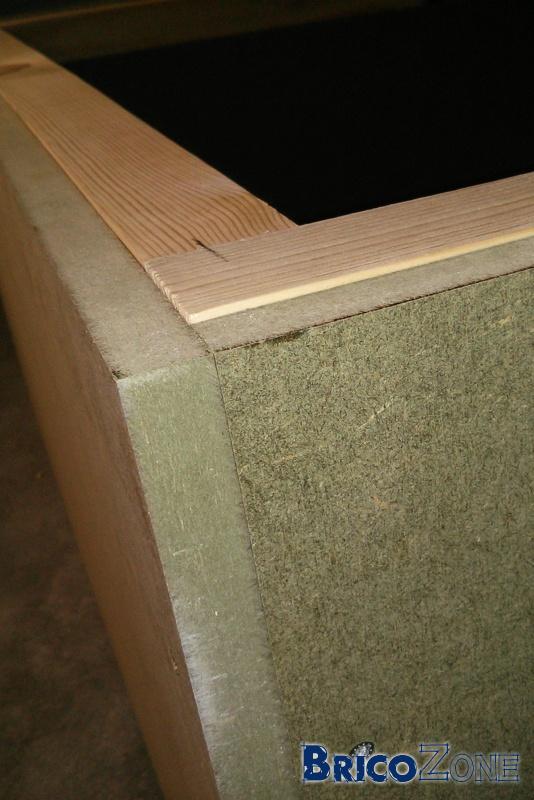

détail: ici le morceau de bois qui fait l'angle et le cadre qui recevra la plaque du dessous.

Jusqu'ici j'en ai eu pour 1h30 de travail, pas de chipot avec des angles métalliques, ça aide



Dernière édition par un modérateur: 29 Décembre 2013

sebcbien

• 29 Décembre 2013

• #22

fradeco;818217 a dit:

sebcbien, la hotte se clips sur la plaque horizontal ou sur son support. Si vous n'avez rien pour la soutenir comment faites-vous ?

Cliquez pour agrandir...

la hotte se clipse sur la plaque, comme c'est du mdf 18mm, aucun souci.

chez Novy, la plaque peut faire entre 1 et 3.5cm d'épaisseur.

Voir page 2: http://www.novy.be/frontend/files/userfiles/files/Gebruikshandleidingen/831-5_Montage_NL-FR-DE.pdf



S

sylviem

• 29 Décembre 2013

• #23

Bonjour,
J'ai la même hotte Novy. Elle pèse 30kgs et mon faux plafond est fini. Comment construire le caisson pour que la hotte ne tombe pas en arrachant le plafond?



sebcbien

• 29 Décembre 2013

• #24

si c'est un faux plafond en gyproc, c'est clair qu'il faut renforcer les bords et normalement aller chercher des chevrons pour reporter l'effort sur une structure solide



F

fafalili

• 29 Décembre 2013

• #25

si non fradeco avais pensé a ce truc pour renforcer le MS



sebcbien

• 29 Décembre 2013

• #26

la suite illustrée:

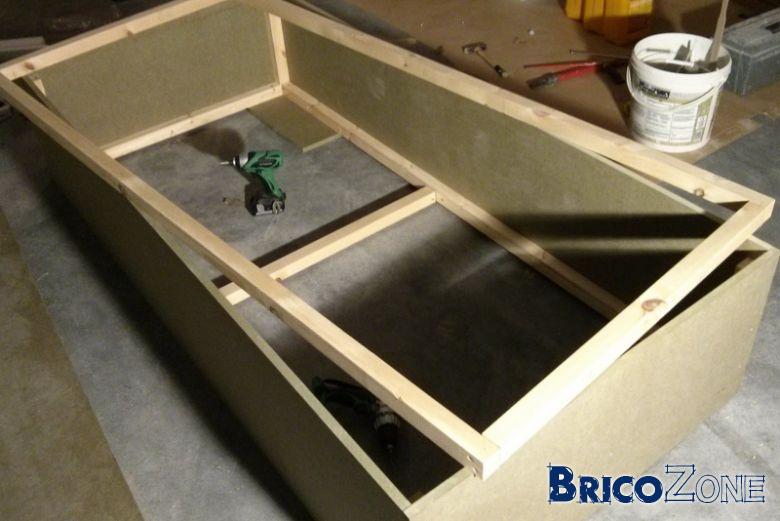

Le cadre qui sera fixé au plafond avec 16 chevilles/vis à frapper:
(Il manque les deux traverses que je placerai une fois que je serai sur de la position de la taque)

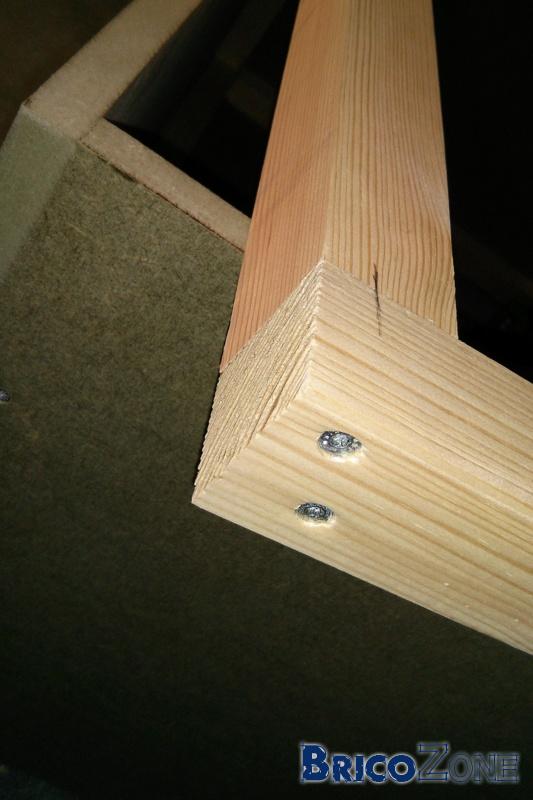

Détail de l’assemblage du cadre (sapin de 4,5/5cm), pour cette partie j'ai préforé.

J'ai laissé 2mm pour que le coffre ne soit pas collé au plafond, ainsi l'élastofil aura de quoi "jouer"

Illustration de la technique qui sera utilisée pour reporter la portance des traverses autour de la hotte sur leur homologues fixées au plafond

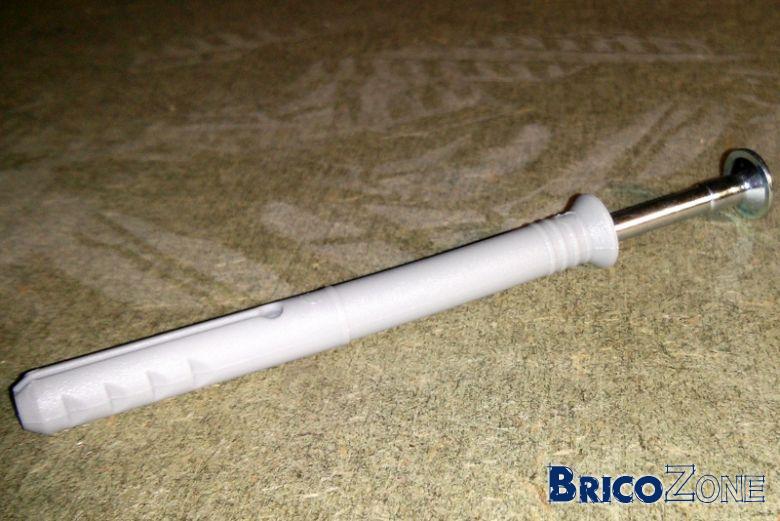

Chevilles de 8 à frapper. avantage un seul trou à faire "a travers tout", quelques coups de marteau et un 1/2 tour de vis et c'est fixé



F

fafalili

• 29 Décembre 2013

• #27

tu ne place pas d'équerre pour renforcer le tous ?



F

fafalili

• 29 Décembre 2013

• #28

tu les place a tous les combien tes Chevilles ?



sebcbien

• 29 Décembre 2013

• #29

fafalili;818923 a dit:

tu les place a tous les combien tes Chevilles ?

Cliquez pour agrandir...

tous les 30cm sans doute, je verrai un peu au moment même

fafalili;818920 a dit:

tu ne place pas d'équerre pour renforcer le tous ?

Cliquez pour agrandir...

Je ne pense pas que ça serve à quelque-chose, le cadre ne tiendra pas le caisson par ses coins/équerres, mais par les chevrons et leurs fixations au plafond.



S

sylviem

• 30 Décembre 2013

• #30

Merci merci !!



Fab_SR11

• 2 Janvier 2014

• #31

Bonjour, merci pour tous ces détails, je suis exactement dans la même réflexion...
avec un soucis supplémentaire : mon plafond est une dalle en béton.

J'aurais 2 questions pour vous :

1)

sebcbien;818879 a dit:

Il manque les deux traverses que je placerai une fois que je serai sur de la position de la taque

Cliquez pour agrandir...

de quelles traverses parlez-vous ?
dans le cadre ou dans le caisson ?


2)

sebcbien;818879 a dit:

Illustration de la technique qui sera utilisée pour reporter la portance des traverses autour de la hotte sur leur homologues fixées au plafond

Cliquez pour agrandir...

cette partie m'échappe...



Fab_SR11

• 2 Janvier 2014

• #32

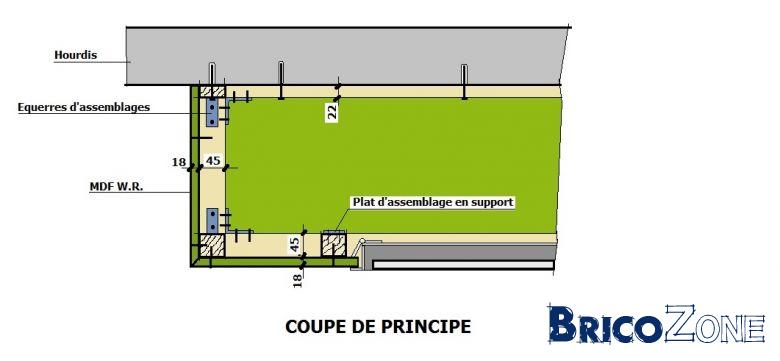

fradeco;802916 a dit:

Bonjour fafalili,

Voici une idée de construction en bois.

J'ai mis une latte 45 x 22 mm contre les hourdis, pour permettre de ne pas avoir des chevilles et vis démesurément longues. Ici avec de F...er de 8 x 60 tous les +/- 50 cm cela devrait aller.

Pour la fermeture je pense au MDF Water Résistant.

Bonne réflexion.

Cliquez pour agrandir...

Très beau schéma, merci.
J'aurais juste une question, au risque de paraître .. idiot mais.... le vert le + clair, c'est quoi exactement ?



sebcbien

• 2 Janvier 2014

• #33

Panneau mdf hydrofuge



Patdec

• 5 Janvier 2014

• #34

Je m'immisce.

Perso, j'aime pas trop les chevilles à frapper.
Un joint de Tec 7( colle polymère ) au plafond fera le plus grand bien.



sebcbien

• 5 Janvier 2014

• #35

Patdec;821601 a dit:

Je m'immisce.

Perso, j'aime pas trop les chevilles à frapper.
Un joint de Tec 7( colle polymère ) au plafond fera le plus grand bien.

Cliquez pour agrandir...

la colle en plus ou seule ?

J'ai pris des chevilles de 8 de qualité et j'en mettrai e double de nécessaire.
ensuite un petit coup de tournevis pour terminer.
Le fait de ne devoir percer qu'une seule fois, évite bien des problèmes.



Patdec

• 5 Janvier 2014

• #36

En plus bien sûr !



sebcbien

• 5 Janvier 2014

• #37

Sur un plafond en plâtre et peint, j'ai un doute.
Mais bon,je n'ai aucune expérience avec les colles.



F

fafalili

• 5 Janvier 2014

• #38

la colle je ne trouve que cela n'apportera rien de plus comme tu le dis sebcbien plafonnage et peinture les cheville de 8 cela est très bien fradeco avais proposer tous les 50CM je préfère en mettre tous les 30cm par sécurité par contre j'ai préfére faire comme fradeco plat d'assemblage et équerres par contre pas en MDF mains en panterre OSB acoustique pour ne pas trop entendre le moteur



Patdec

• 5 Janvier 2014

• #39

Bon Ok, j'explique ma méthode.

Quand je dois faire ce genre de travail, mon laser m' aide bien pour l'alignement.
Sans laser, le cadre bois est une bonne solution.
Le percer tous les 50 cm ( plus si affinités ) de trous 5 mm suivant sa longueur. 50 cm d'espaces étant suffisant.
Prépositionner seulement le cadre ( légéreté ) au plafond avec 2 étançons.
Le régler à sa bonne position. La colle polymère Tec 7 à un pouvoir d'adhérence qui maintient le cadre au plafond. Pour les plus craintifs il y a aussi du Xtac encore plus dense. Alors, pas besoin d'étançon.
Une fois bien positionné, passer une mèche plus fine dans les trous pour repérage au plafond.
Enlever le cadre, percer avec une mèche à béton de 8mm sur les repères.
Poser des chevilles TORX avec collerette. Je n'utilise plus que celles-là.
Prépositionner les vis à bois de diamètre 5 mm ayant la longueur de l'épaisseur du bois + minimum 5 cm.
Laisser dépasser les vis de 10 mm pour aider au positionnement. Visser.
Il n'y a plus qu'à poser l'ossature autour.



fradeco

• 6 Janvier 2014

• #40

Bonjour Patdec,

Dans votre descriptif, il y a quelque chose qui m'échappe :-s
Vous dites de maintenir le premier cadre contre le plafond avec des étançons ou de la colle Tec7 ou Xtrac, à haut pouvoir d'adhérence, pour percer le bois de petits trous pour l'implantation des trous de chevilles dans le support, et ensuite vous dites d'enlever le cadre ;( je ne suit plus très bien là :-'

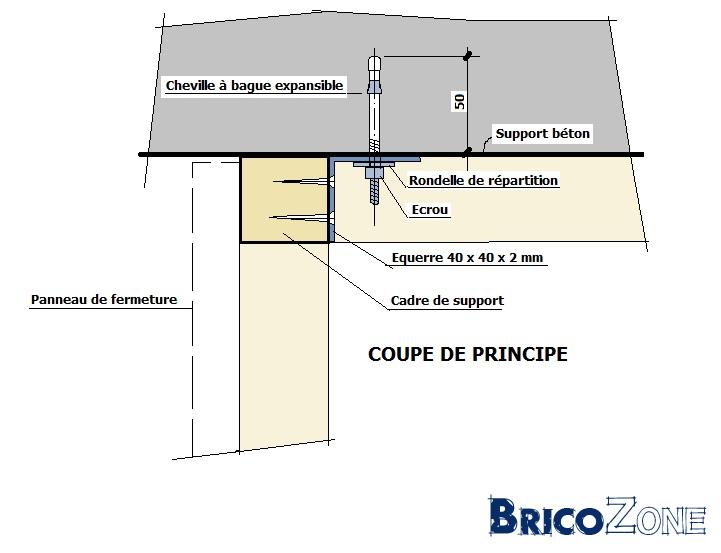

Ci-après une idée de mise en oeuvre.
Pour le nombre de fixations du cadre dans le support, et si vous voulez être tout à fait sûr, une attache tous les +/- 45 cm selon le principe qui suit, est selon moi amplement suffisant

Bonne réflexion ;-)
