Calcul armature fer dans linteau

Bonjour à toutes et à tous,

Dans le cadre d’un petit agrandissement de ma maison de 11m2 sur une surface de 3,7x3,17m avec toiture plate végétalisée - en rez de chaussée, dont voici un descriptif de la toiture :

• 6 poutres bois en Douglas de section 22x7,5cm pour la charpente en bois
• Volige OSB 3 épaisseur 18mm
• Isolant TMS épaisseur 25mm
• Étanchéité avec bâche EPDM
• Sebum (poid MAX avec saturation en eau = 70Kg/m2)

Je souhaiterai faire un linteau au dessus de ma fenêtre panoramique de 243cm de large sur un des murs qui va soutenir les poutres bois de la toiture plate.

Pour cela je vais réaliser le linteau avec des blocs linteaux (blocs de 50cm de long - 31cm de haut - 20cm de large) en terre cuite dont la section pour le béton sera de 12cm de large x 21cm de haut.

Au dessus de ce linteau, se trouvera la ceinture et pour finir des blocs bétons à bancher (bordure de la toiture plate).

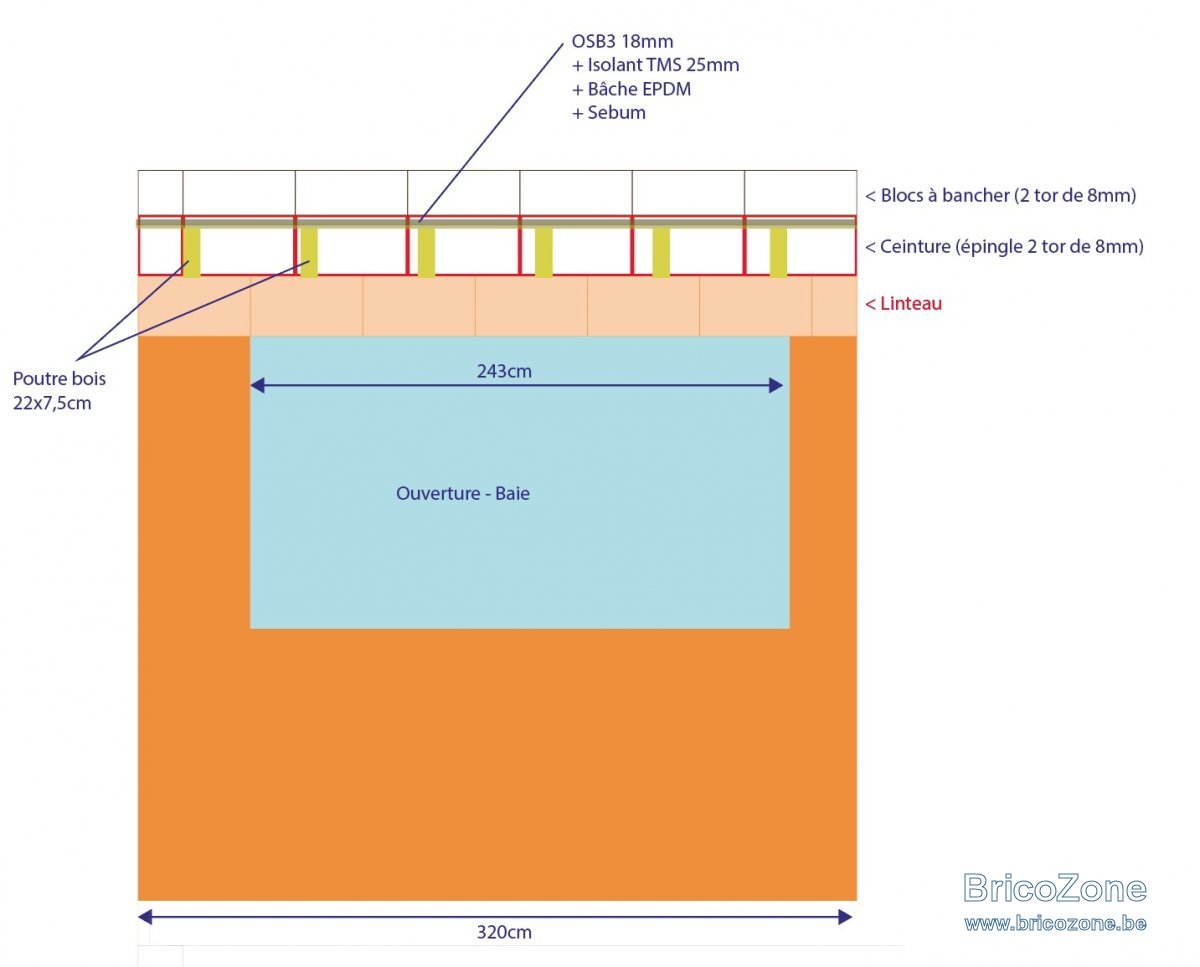

voir image ci-dessous :

Ma question est :
Quelle armature (nombre de fer a béton, diamètre, nombre de cadres et espacement….) - pour une section de 8x17cm dans un béton de 12x21cm - dois-je concevoir pour mettre dans mon linteau qui va supporter une partie du poids de la toiture plate car les poutres bois seront en appuies sur ce linteau (4 poutres sur les 6 en appuies sur ce linteau) et sur le mur opposé déjà existant.

Merci par avance de vos lumières !

Cordialement
Math

Je suis incapable de faire le calcul mais c'est parfois plus simple de mettre un petit IPE. On gagne ainsi en hauteur de fenêtre, surtout avec un bac à volet

Attention les blocs à brancher, ça fait peut être pont thermique...

RobBZ a dit:

c'est parfois plus simple de mettre un petit IPE

Cliquez pour agrandir...

Merci pour votre proposition, mais la fenêtre et le volet roulant viennent en appuis sur les blocs linteaux, ce que je ne peux pas faire correctement avec un IPE.
PS : pour les blocs linteaux, il s'agit de bloc rectifiés en terre cuite, coller ensemble (joint mince) pour éviter ainsi tout pont thermique.

Un IPE juste pour soutenir la charpente, au niveau de la charpente.

De toute façon, il me faut ferrailler le linteau pour tenir la portée au dessus de la fenêtre, même si je mets un IPE? j'aurai voulu faire d'une pierre 2 coups !

Vous pouvez placer un IPE en guise de linteau, et remplir l'âme par de la maçonnerie (quoique je ne suis pas sur que ce soit nécessaire). Vous économiseriez bien du temps et de l'énergie. Car couler du béton armé en rénovation, c'est du travail! Surtout que je ne suis pas sur que la confection des armatures longitudinales et transversales soit moins chère qu'un profilé.

Concernant le choix de votre profilé (ou de vos armatures), impossible de vous aider sans connaitre la portée de vos poutres.

trigueur33 a dit:

Vous pouvez placer un IPE en guise de linteau, et remplir l'âme par de la maçonnerie (quoique je ne suis pas sur que ce soit nécessaire). Vous économiseriez bien du temps et de l'énergie. Car couler du béton armé en rénovation, c'est du travail! Surtout que je ne suis pas sur que la confection des armatures longitudinales et transversales soit moins chère qu'un profilé.

Concernant le choix de votre profilé (ou de vos armatures), impossible de vous aider sans connaitre la portée de vos poutres.

Cliquez pour agrandir...

C'est 3,50m de portée

Et un IPN prit dans le linteau ?
