calcul d'un escalier balancé quart tournant droit

Dans le forum Portes, Escalier, Menuiserie - par PARemy le 17 Mai 2021

  1. PARemy

    PARemy 46 ans, France

    Bonjour,
    je dois réaliser un escalier quart tournant droit dans une maison neuve, et j'ai du mal à finaliser les plans...
    La longueur de la première volée est de 155,5cm et la longueur de la seconde volée est de 260cm, pour une hauteur à franchir de 305cm. La trémie fait 120x260cm. je pense faire une largeur de marche de 85cm...la montée me parait raide, selon mes calculs...j'arrive à 14 marches de 20cm environ pour un angle de montée de 40°à peu près
    Je vais faire un double limon central en tube acier de 90x45mm. j'ai du mal à calculer les vrais longueurs, surtout à la 5ème, marche de passage de la première à la seconde volée.
    Je pense balancer les marches de la seconde à la 7ème marche.
    Je suis régulièrement vos propositions qui sont toujours de très bonne qualité et m'aident, mais là j'ai du mal...
    merci!

    PARemy , 17 Mai 2021
    #1
  2. Lionel-P

    Lionel-P France

    Bonjour,

    Je ne comprends comment vous avez fait votre calcul. Avec ces dimensions, je trouve 16 marches de 19,06 cm de hauteur avec un giron de 20,62 cm, ce qui fait une pente de 42,8°, donc il est impossible que vous ayez une pente de 40° avec 14 marches de 20 cm. Je ne vois pas non plus comment il serait possible de faire un balancement de la 2ème à la 7ème marche (la 7ème se trouvant dans le 1/4 torunant ?

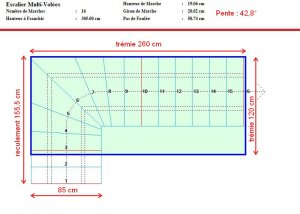

    Voici le plan réalisé avec la version démo du logiciel Stairdesigner :


    Bonne journée,

    Lionel.

    Lionel-P , 18 Mai 2021
    #2
  3. PARemy

    PARemy 46 ans, France

    Bonjour Lionel,
    merci pour votre retour rapide!
    en effet je me suis complètement trompé, et oui sur mon plan, j'avais balancé jusqu'à la 8eme, j'ai mal compté...
    j'ai fait deux escaliers déjà mais toujours avec un palier, il y avait de la place...mais pas là, c'est pourquoi j'ai du mal à négocier le quart tournant. Votre proposition me parait top, l'angle n'est il pas trop raide à votre avis?
    pensez vous que je puisse élargir à 90 cm les marches, étant donné que je vais faire un limon central...
    Est il possible de vous demander aussi l'élévation?...
    Je vous remercie pour votre réactivité et votre réponse efficace!
    P.A

    PARemy , 18 Mai 2021
    #3
  4. Lionel-P

    Lionel-P France

    La pente de 42,8° est déjà supérieure à 40°, ce qui veut dire que le confort est déjà limité. Avec une largeur de marches de 90 cm, la pente sera encore plus forte, je ne crois pas que ce soit une bonne solution.
    Avant de faire un plan complet sur un logiciel de DAO qui demande plus d'une heure de travail, j'ai besoin d'avoir des renseignements avec des cotes précises :
    - la largeur d'emmarchement (85 cm de préférence) ?
    - la hauteur sous pafond (pour vérifier l'échappée) ?
    - le type de limon central avec ses dimensions (limon central unique ou double, cintré ou assemblé en 2 parties à l'équerre, avec l'écartement entre les 2 limons dans le cas d'un double) ?

    Le calcul de la marche palière est fonction de la pente de l'escalier, de la section du ou des limons et de l'épaisseur de la dalle d'étage (partie possible de la fixation de ce limon : dalle béton par exemple mais pas d'un faux plafond).

    Lionel-P , 18 Mai 2021
    #4
  5. PARemy

    PARemy 46 ans, France

    Merci pour votre retour, en effet l'angle est déjà un peu raide...
    En partant sur 80 cm de large pour les marches, ce serait peut être mieux et plus confortable..
    Pour la hauteur sous plafond, c'est 250cm. L'escalier sera fixé à une poutre béton.
    J'ai du tube acier de 50x90 et je pensais faire un double limon, en deux parties assemblées, d'une largeur de 50 cm, mais peut être une telle largeur n'est pas nécessaire pour la stabilité.. on peut réduire à 40cm. Je pensais ensuite souder une platine à chaque marche et venir visser la marche en bois dessus..
    Un grand merci!
    P.A

    PARemy , 18 Mai 2021
    #5
  6. Lionel-P

    Lionel-P France

    Avec une largeur d'emmarchement de 80 cm, le giron passe à 21 cm au lieu de 20,6 cm. Avec une hauteur sous plafond de 250 cm, l'échappée sera de 200 cm.

    Dans un escalier quart tournant, toutes les marches ont le même giron qui est mesuré sur la ligne de foulée (la ligne continue au mileu des marches), mais comme on le voit sur le plan ci-dessous la profondeur de la marche au niveau des 2 limons est différente du giron. Ce qui veut dire que leur pente étant différente, les 2 limons devront être cintrés verticalement. Ce qui complique non seulement le plan mais aussi leur fabrication (sans parler de la découpe des marches). Donc je voudrais savoir si vraiment vous comptez balancer les marches ou non ?

    De plus, une section de limon de 45 x 90 mm me semble faible, en général on utilise une section d'environ 8 x 16 cm pour un limon centra unique avec un prolongement d'une des 2 parties jusqu'au mur pour une meilleure stabilité.


    SVP, veuillez me donner des précisions sur ce que vous comptez faire, je voudrais éviter de perdre du temps à faire des plans inutiles.

    Merci de votre compréhension.

    Lionel.

    Lionel-P , 18 Mai 2021
    #6
  7. PARemy

    PARemy 46 ans, France

    Si on ne balance pas les marches, c'est plus simple? je vous propose de faire le plus simple..
    je pensais pour le limon faire un double limon espacé de 40 ou 50 cm, ce qui me permet d'utiliser une section moins importante, je vous joins une image d'un escalier fait pour mon frère sur ce principe de double limon.
    mes informations vous suffisent elle? je vous remercie pour tout!
    P.A


    PARemy , 18 Mai 2021
    #7
  8. Lionel-P

    Lionel-P France

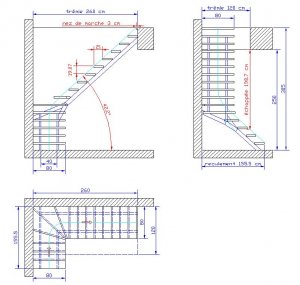

    Voici le plan avec les 2 vues en élévation :

    Plan 1.jpg

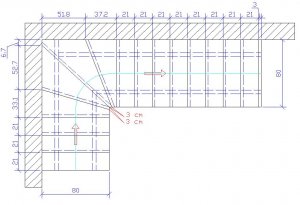

    Et le plan avec les cotes des marches :

    Plan 1 (cotes des marches).jpg

    Pour les dimensions du limon dans le 1/4 tournant, il est très difficile de le représenter sur plan, la solution est de relever ces cotes sur place après avoir positionné les éléments dans les parties droites.

    Bonne journée,

    Lionel.

    Lionel-P , 18 Mai 2021
    #8
  9. PARemy

    PARemy 46 ans, France

    Super Laurent, grand merci! c'est parfait,
    quelle réactivité!
    je vous enverrai des photos une fois construit!
    P.A

    PARemy , 18 Mai 2021
    #9
  10. PARemy

    PARemy 46 ans, France

    une dernière question, c'est possible sur votre plan d'avoir la hauteur de la marche 5 et les longueurs des volées droites, j'ai peur de ne pas être exact...
    merci pour tout et bravo pour votre soutien et votre travail!
    P.A

    PARemy , 18 Mai 2021
    #10
  11. Lionel-P

    Lionel-P France

    Je ne comprends pas à quoi peut vous servir cette cote ?

    La 5ème marche se trouve à une hauteur de (19.06 x 5 = 95,31 cm),
    La longueur de la volée basse et de ((155.5 - 80 = 75,5 cm),
    La volée haute de (260 - 80 = 180 cm).

    Je verrai plutôt les limons de cette façon dans le 1/4 tournant :

    Plan 1 (limons).jpg

    Lionel-P , 18 Mai 2021
    #11
  12. PARemy

    PARemy 46 ans, France

    hyper beau comme ça le limon quart tournant! ça fait une belle série de coupes en angle, j'aime bien!
    pour les longueurs de volée, je parlais de la vraie longueur des limons pour chacune,
    je vais faire le calcul,
    c'est génial votre travail, je vous remercie grandement!

    PARemy , 18 Mai 2021
    #12
