Balance des marches

J

Ju138

• 30 Mai 2025

• #1

Bonjour à tous,

je vous sollicite pour balancer les marches de l'escalier demi tournant que nous mettons en place, c'est un escalier béton :
-la marche fait 95cm de large,
- la trémie fait 200 x 200cm
- la hauteur sous plafond est de 280cm,
- la dalle+faux plafond 40cm

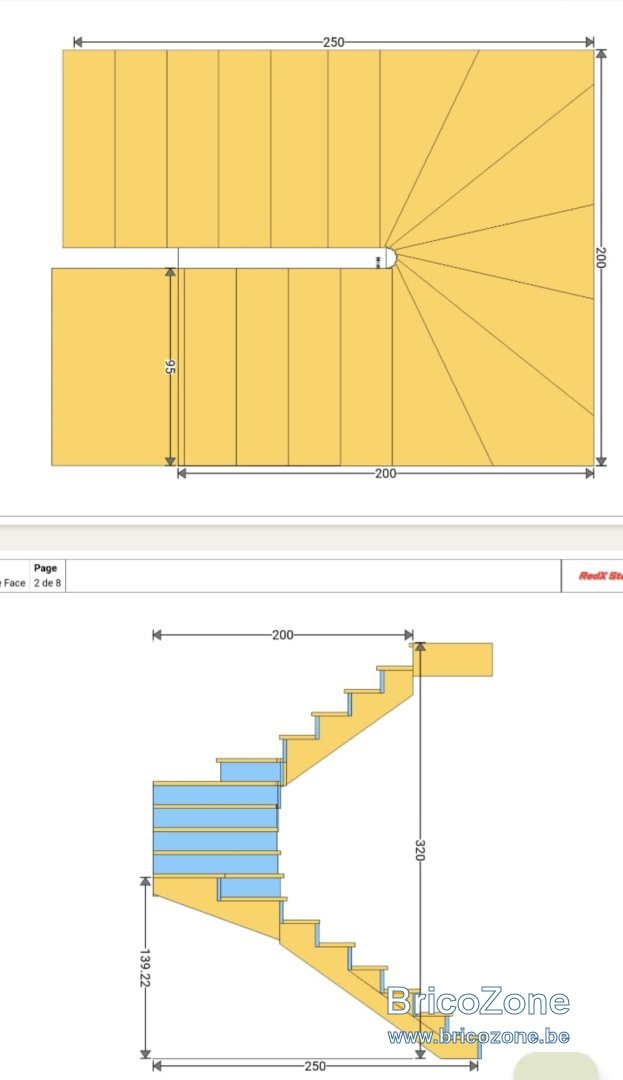

Nous avons calculé 18 marches en comptant la marche palière, pour une hauteur de marche de 17,8cm, et un reculement de 250cm. Peut-on diminuer le reculement? L'échappée sera bonne? Voici un schéma ci-joint.
Merci pour votre aide,

Bien cordialement



Lionel-P

• 31 Mai 2025

• #2

Bonjour Ju138,

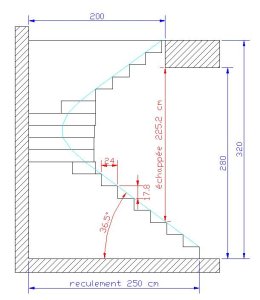

Voici le plan en élévation qui indique que l'échappée est de 225,2 cm pour un reculement de départ de 250 cm.

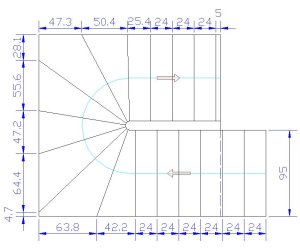

Voici le plan avec les cotes des marches non balancées :

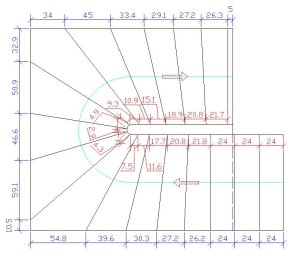

Et le plan avec les cotes des marches balancées :

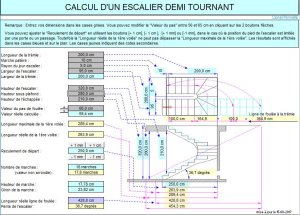

Voici une copie de la feuille de calcul correspondante :

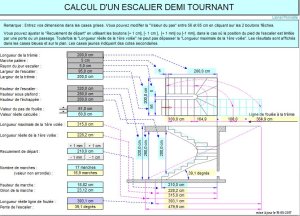

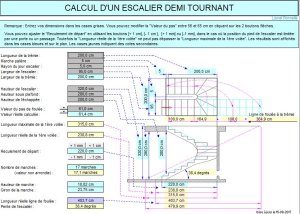

Il est toujours possible de raccourcir le reculement de départ mais cela réduira le giron ou augmentera la hauteur de marches (voici le calcul pour différents reculements : 200 à 230 cm) :










Bonne journée,

Lionel.



Lionel-P

• 31 Mai 2025

• #3

Pour rappel, voici l'adresse de mon site où vous pouvez trouver mes feuilles de calculs :

https://calcul-escaliers.web4me.fr



Tchotto

• 31 Mai 2025

• #4

Lionel-P a dit:

Pour rappel, voici l'adresse de mon site où vous pouvez trouver mes feuilles de calculs :

https://calcul-escaliers.web4me.fr

Cliquez pour agrandir...

Salut ! Grand merci pour ce partage désintéressé ! Cela nous évite d'être trompé par l'IA ! Ciao.

La Connaissance et la Beauté non partagées sont vaines ©



Lionel-P

• 31 Mai 2025

• #5

Bonjour Tchotto,

L'IA peut être très utile dans certains domaines, mais comme il récupère sur internet toutes sortes de documents, il peut aussi récupérer des mauvaises infos. Par exemple, dans le domaine des escaliers, il y a beaucoup plus de sites "amateurs" (comme le mien) mais aussi d'autres sites pas très "pros". De plus les normes françaises ne sont pas les mêmes que dans d'autres pays, et les normes françaises ne sont pas d'accès libre, ce qui peut tromper l'IA.

Bonne soirée,
Lionel.



J

Ju138

• 2 Juin 2025

• #6

Bonjour Lionel,

merci infiniment pour votre réponse.
Nous pensions à un giron de 25cm, ce qui nous donne sur votre logiciel un reculement de départ entre 230 et 240cm et 17 marches pour une hauteur de presque 19cm. J'imagine que ça modifie le calcul du balancement? À votre avis sera-t-il assez confortable ?
Merci encore une fois pour vos réponses et votre disponibilité. Je dois soumettre les plans à mon maçon sous peu et votre aide facilite grandement cette étape.

Bonne soirée



Lionel-P

• 2 Juin 2025

• #7

Bonjour Ju138,

Je ne vois pas la nécessité de faire un giron de 25 cm (à moins que ce soit un escalier pour un ERP, aéroport par exemple). Ce qui ne colle pas avec une hauteur de marche de presque 19 cm.
Un giron de 24 cm est parfait pour un escalier "privé" mais aussi pour un escalier dans un lieu commun (escalier d'immeuble par exemple).
Si vous tenez vraiment à un giron de 24 cm et une hauteur de marches de 18,82 cm, je peux vous faire le plan avec le balancement des marches, mais précisez-moi le reculement de départ.
Le changement d'une seule cote oblige à refaire le calcul ainsi que le plan et bien sûr le balancement.

Bonne journée,

Lionel.



J

Ju138

• 3 Juin 2025

• #8

Bonjour,
En enlevant une marche le reculement de départ serait de 225cm, pour un giron de 25cm. Pour un escalier béton la marche palière doit obligatoirement faire 5cm (ou plus?) ou elle peut être complètement intégrée dans la dalle de l'étage? Merci



Lionel-P

• 3 Juin 2025

• #9

Bonjour,

Avec 17 marches de 18,82 cm de hauteur et un giron de 25 cm la pente sera de 37°. Dans un escalier en béton, la marche palière doit faire au moins 10 cm de façon à intégrer les fers à béton qui raccordent ceux de la dalle béton et ceux de la paillasse, ce qui donne un reculement de départ de 247,4 cm.

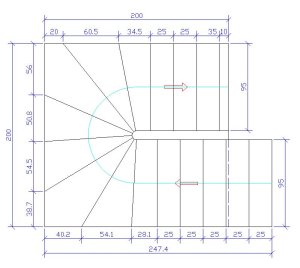

Voici le plan de cet escalier (je n'ai pas balancé les marches car cela demande plus de temps) :



Si ce plan vous convient je ferai le plan avec les cotes des marches balancées.

Bonne journée,

Lionel.



J

Ju138

• 9 Juin 2025

• #10

Bonjour Lionel,
encore merci pour ces réponses, mon maçon me dit qu'il peut faire sans marche palière, donc la 18eme marche serait le palier, et au final nous aimerions partir sur 18 marches, mais avec un giron de 25cm, cela changera sûrement au niveau du reculement de départ. Est-il possible d'avoir un schéma du balancement des marches dans cette configuration s'il vous plaît ? Si nous partons sur un giron de 24cm, avec une marche palière à 0cm, pouvons-nous tout de même utiliser les mesures du premier schéma que vous avez réalisé, ou cela changera?
Merci infiniment pour vos réponses et du temps que vous prenez pour nous aider



Lionel-P

• 10 Juin 2025

• #11

Bonjour Ju138,

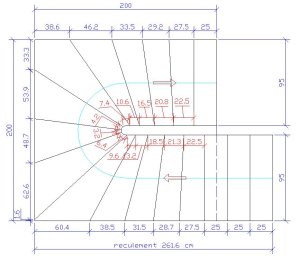

Voici le plan avec les 18 marches balancées de 17,8 cm de hauteur et un giron de 25 cm, le reculement de départ sera de 261,6 cm pour une échappée de 217,5 cm :



Bonne journée,

Lionel.
