Changement de thermostat sur chaudière Buderus

Bonjour à tous,
Je souhaiterais changer le thermostat de ma chaudière mais j'ai quelques lacunes en électricité.

Ma chaudière est une Buderus G124x qui ma couté un peu des sous ces derniers temps. Ce pourquoi je souhaiterais faire l'opération par moi-même... On vient d'emménager et l'ancien propriétaire n'avait (à priori) pas fait l'entretient depuis un moment ! En à peine 3 mois d'utilisation il nous a fallu remplacer le coffret de sécurité, le bloc veilleuse et le vase d'éxpension en trois déplacements bien évidement... Un peu dommage sur une chaudière si vielle... Bon c'est comme ça.

Aujourd'hui j'ai un thermostat Georgin ASEF6P (belle mécanique !)

Je souhaiterais la remplacer par de la récup, un Siemens RCR10/433 (récepteur) & RDJ10RF(Régulateur) J'ai les docs techniques si besoin.

Ce que je ne comprends pas c'est pourquoi y a t il le 230V sur mon vieux thermostat ?
Le contact a l'air de ce faire via de la dilatation mécanique entre 2 fils d'un microswitch. Néanmoins, un second microswitch commute également en parallèle avec le 230V. Il me semble que seulement les 2 fils du premier microswitch sont raccordés à la chaudière pour le contact marche / Arrêt.

Je comprends que sur le nouvel équipement (Siemens RCR10/433) le 230V soit nécessaire à sont fonctionnement.

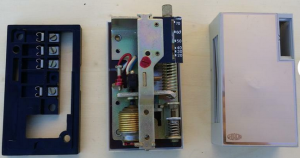

Photo de cablage ci dessous avec la phase et le neutre d'un côté puis le contact Lx & L1 ou L2.


Malheureusement, il m'a été impossible de retrouver le schéma de câblage du thermostat Georgin ASEF6P ni de ma chaudière...

Si quelqu'un peut m'éclairer avant que je ne fasse une nouvelle panne sur ma chaudière. lol
Merci
Ghislain

Je fais un petit up à mon message si quelqu'un a une idée ou des questions.
Merci

Salut ! De ton vieux thermostat, on s'en fout ! Ce qu'il est important de connaître, c'est combien de fils libres tu as et à quoi ils sont reliés; ce qui change selon que la chaudière ne sert qu'au chauffage ou aussi à la production d'ECS .

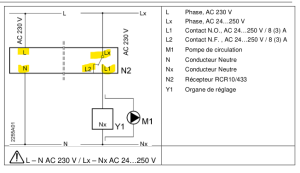

Pour le boîtier/relais chaudière// ThAmb Siemens RF ( = Radio Fréquence = sans fil ), il te faut 4 fils comme visible sur le schéma que tu nous a joint plus haut.
Tu lui amènes un "Ph+N" / 230V permanent en "L+N" gauche/schéma puis un fil "Ph " en Lx.

Il te reste à voir ce que l'ancien ThAmb commande :
Exemple : selon la charge :

A) le circulateur : il te suffit alors de raccorder....
-1) le N ( fil bleu) permanent en direct depuis bornier chaudière au circulateur (mais c'est déjà en place, je suppose)... tandis que
-2) le second fil (brun ou noir généralement - ou rouge selon le câble que tu trouves en place) relieras le circulateur en L1 du relais . Et rien en L2.

B) la bobine d'un relais inverseur qui une fois commuté alimente et le brûleur et le circulateur.
Si la bobine/relais/chaudière est en 230V, ce sera le même schéma en considérant la bobine du relais comme la charge commandée par le ThAmb ( identique au circulateur du point1).

Si la bobine du relais est en 24V, c'est une autre histoire.

Mais normalement, chez Buderus, tout est en 230V sur ce type de chaudière gaz traditionnelle.

Si tu n'as pas de multimètre sous la main, tu contrôleras les tensions et effectueras tes essais à la lampe-témoin en 230V , peu importe la puissance de l'ampoule.. . Ciao.

ps: le "230V " pour le relais/Siemens, tu le prendras " après l'interrupteur de la chaudière pour tout couper en même temps pour intervenir sur la régulation.

Si certains composants travaillent en 24V, bien en tenir compte !

Si cela peut t'aider ! Tant mieux ! Bon confort ! Ciao.

Bonjour Tchotto,

Comme on dit, il n'est jamais trop tard pour dire merci.
Je n'avais pas vu ton message et je t'avoue que j'avais laissé ce sujet en suspens jusqu'à la saison prochaine (j'avais d'autres sujets à traiter du coup.) Et voilà qu'elle arrive !

Merci encore pour le détail et le temps que tu as pris pour me répondre.
Je ferai une mise à jour du sujet selon la suite que je donne à mon thermostat.

Au plaisir
Ghis
