Changement d'interrupteur de volet roulant

benmou · 13 Novembre 2023

Bonjour,

Je dois changer l'interrupteur du volet roulant j'ai l'interrupteur la première photo que je dois remplacer par le deuxième interrupteur deuxième photo mais je ne suis pas sûr des branchements si quelqu'un peut m'aider merci

benmou · 13 Novembre 2023

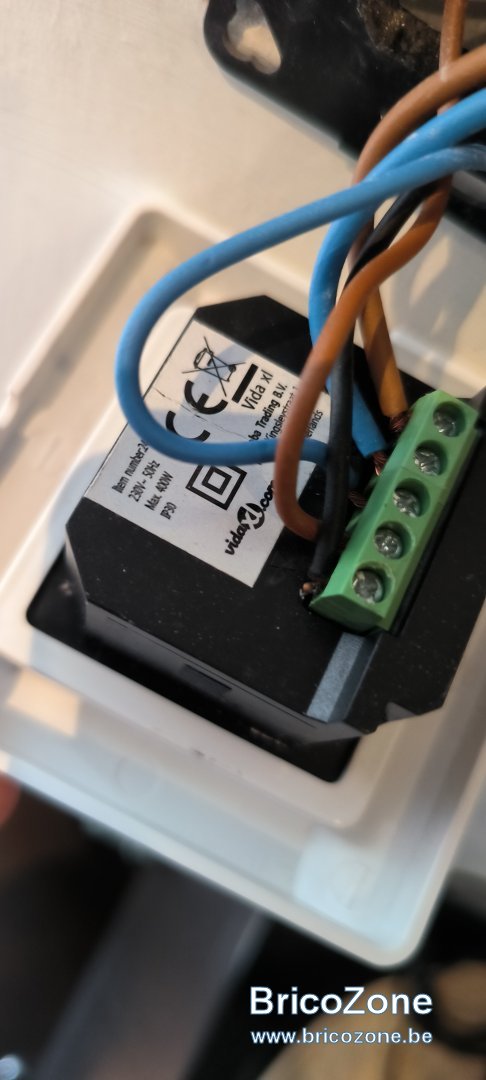

Désolé en fait la première photo sera le nouvel interrupteur et la deuxième photo est l'interrupteur qui est placé maintenant désolé j'ai inversé les photos

Wark · 13 Novembre 2023

Quels sont les schémas de câblage du nouveau et de l'ancien ?

benmou · 16 Novembre 2023

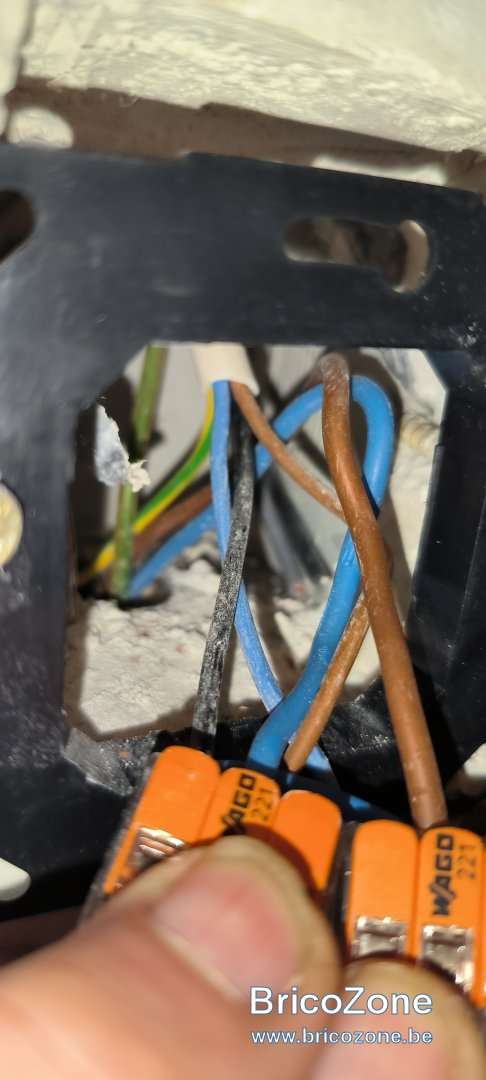

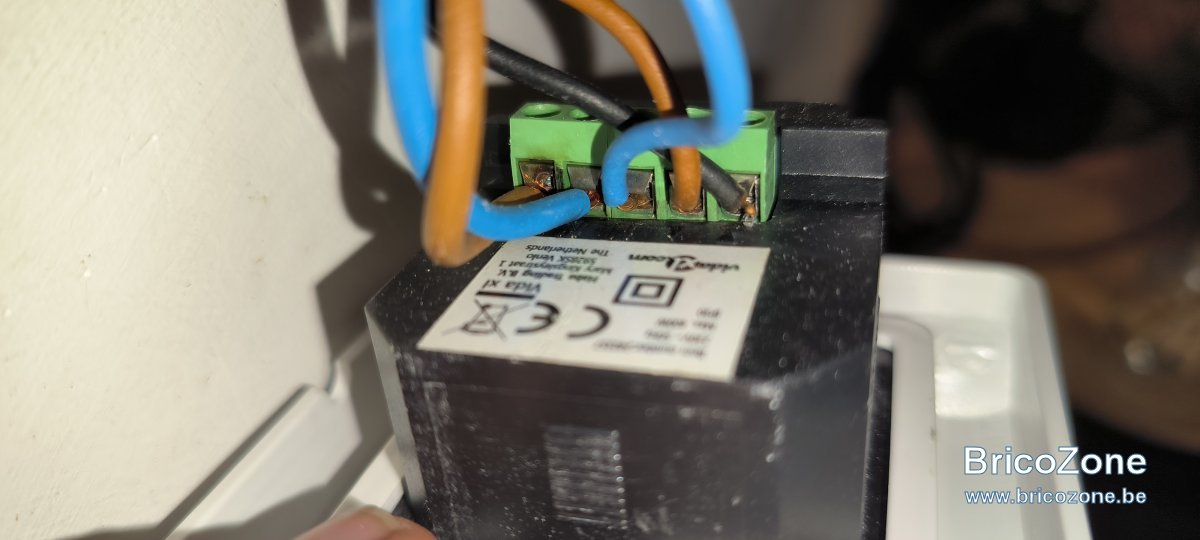

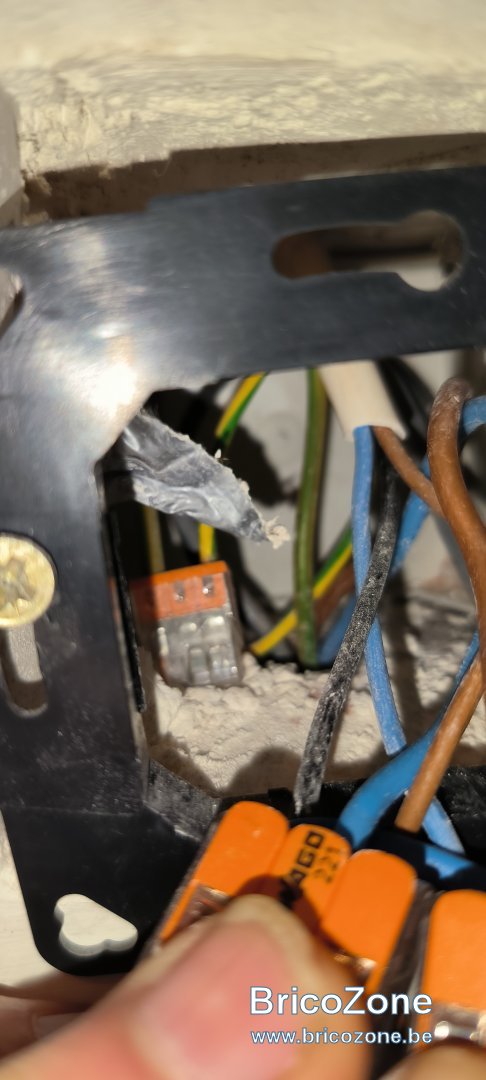

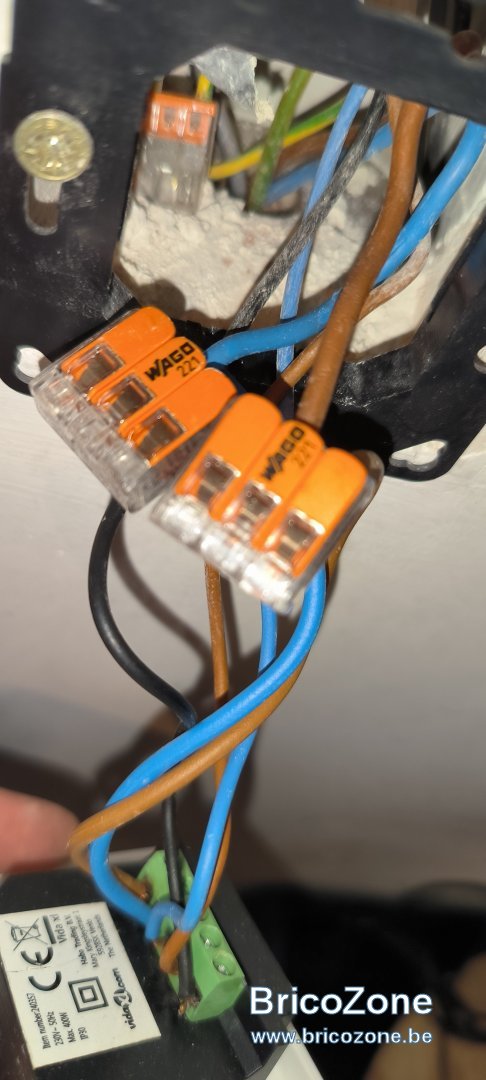

Bonjour voilà un petit peu plus d'image de l'intérieur du boîtier

hql161 · 16 Novembre 2023

hello,

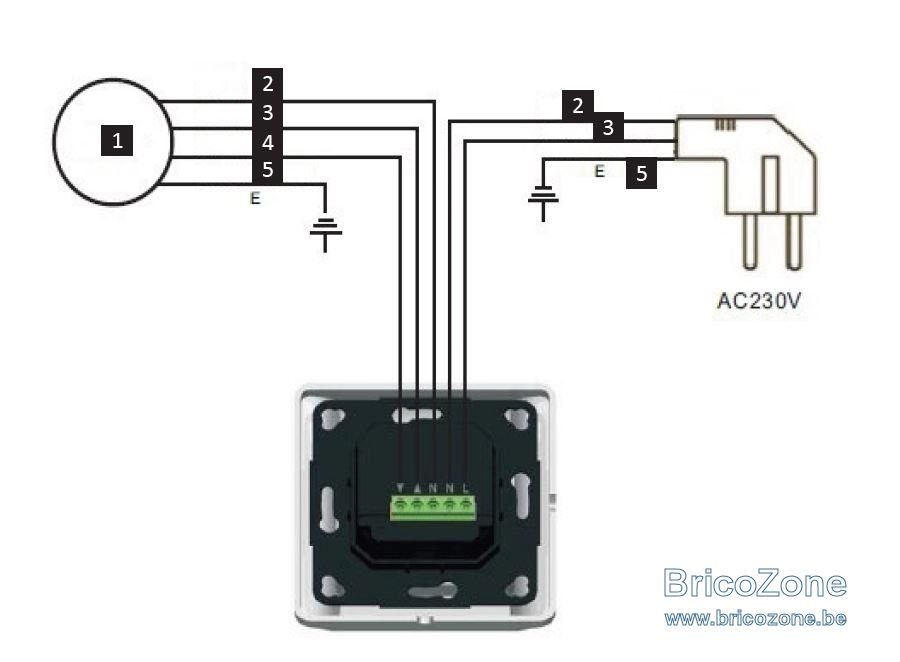

vous avez le vidaXL 240357 - 400W dont le schema est :

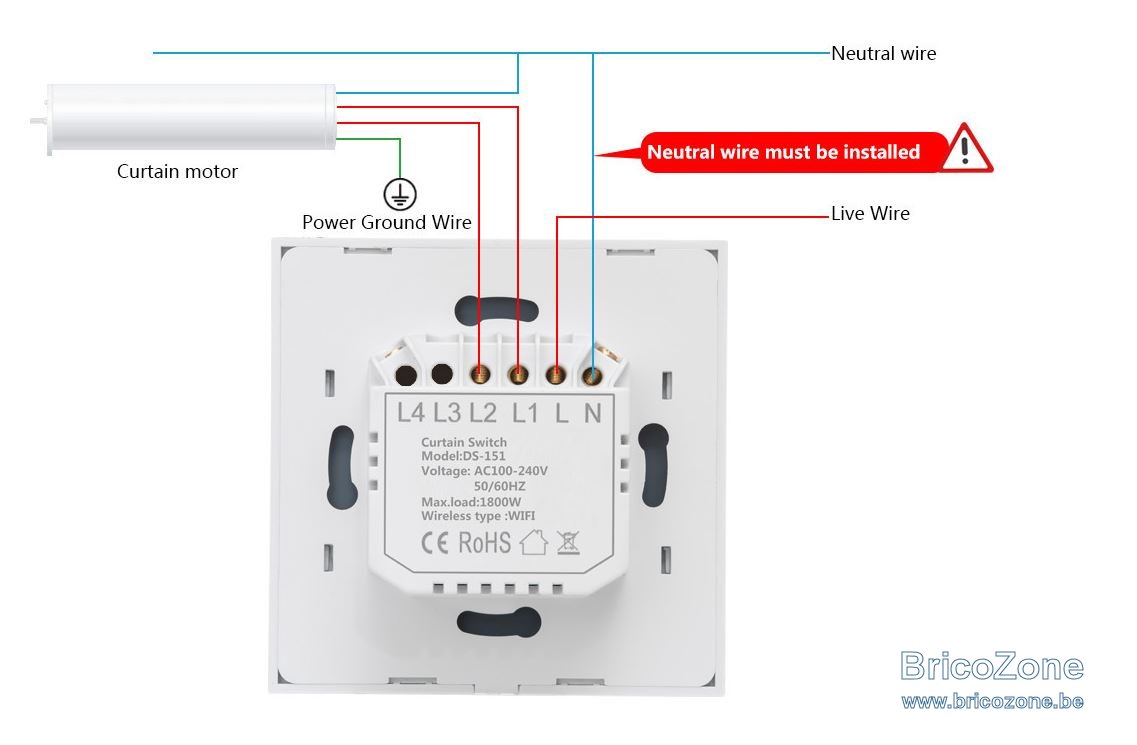

vous voulez installer le DS-151 - 1500W dont le schema est :

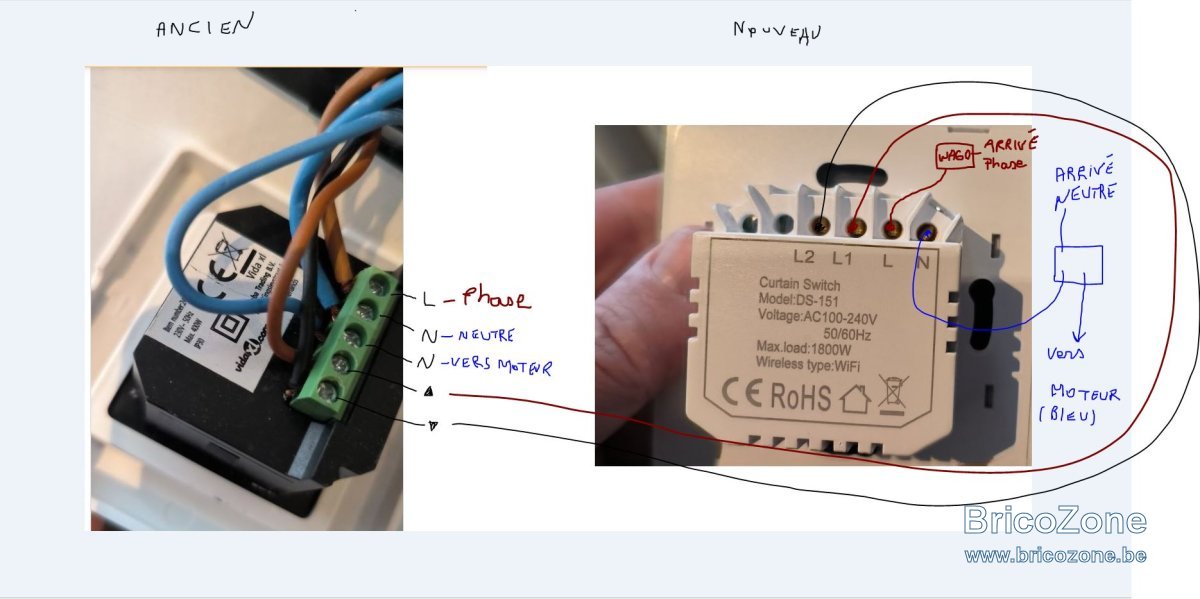

voici la correspondance :

D’après vos photos, vous avez un wago bleu = neutre et un wago brun = phase.
Eviter de placer les 2 bleus dans la borne N du DS-151, placer le fil bleu du moteur sur le wago bleu existant.

PS:si vous appuyer pour monter et que votre volet descend, il faudra alors inverser les fils L1 et le L2

benmou · 17 Novembre 2023

Waouwwwwww
Merci c'est super sympa
J'essaie dimanche
