Raccord nouvelle prise volet

MetalSlug

• 31 Janvier 2026

• #1

Hello les pro,

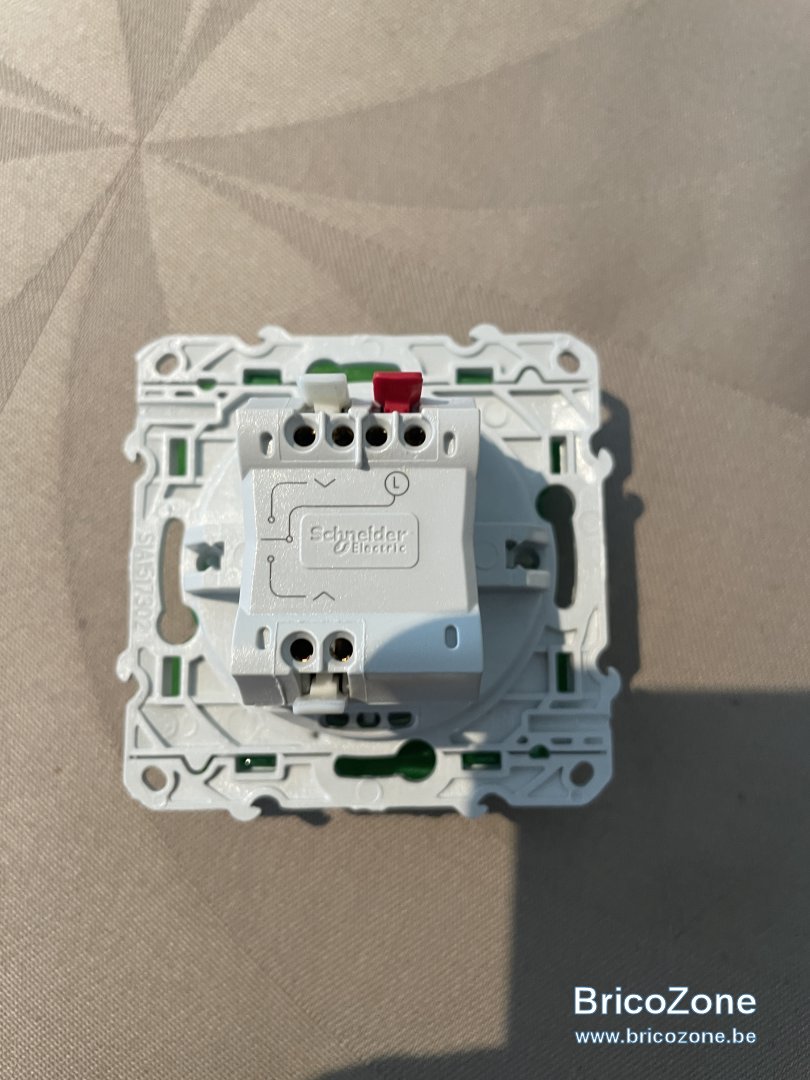

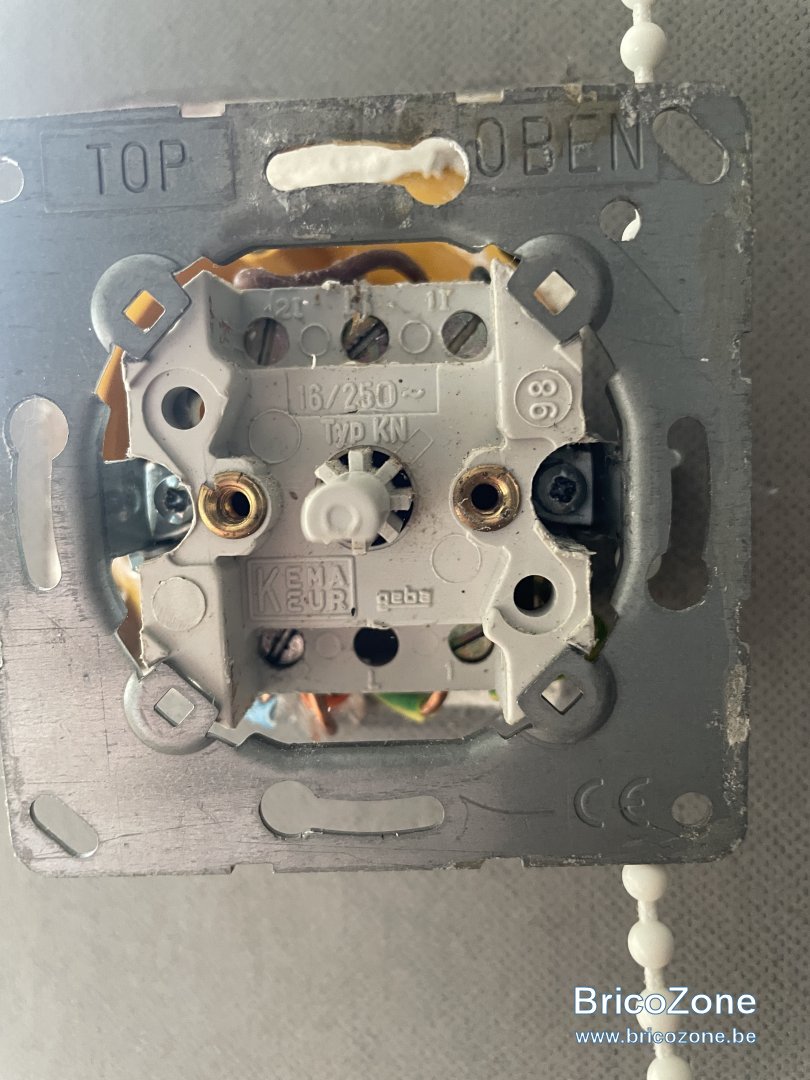

je dois changer mon interrupteur volet mais je ne sais pas comment connecter les fils sur ma nouvelle commande (scheinder-avant dernière photo).

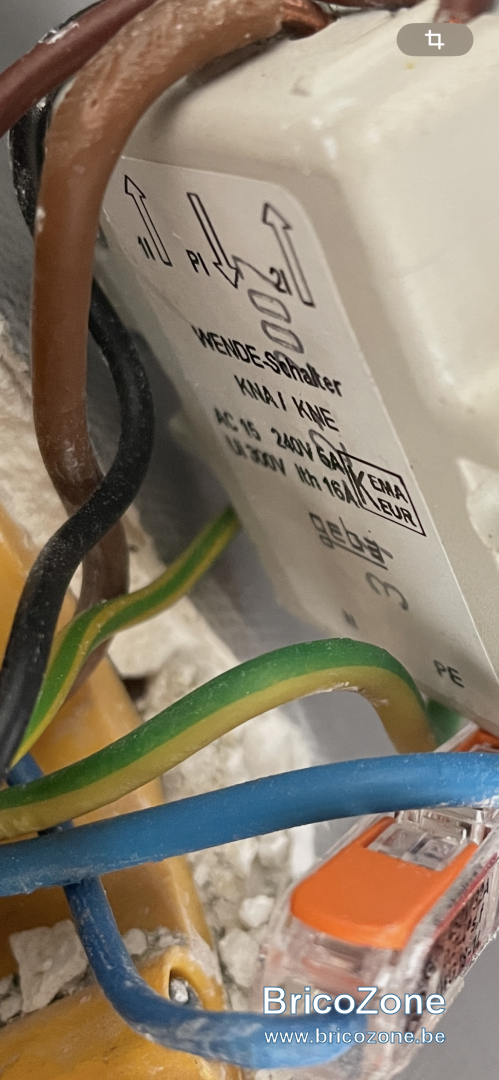

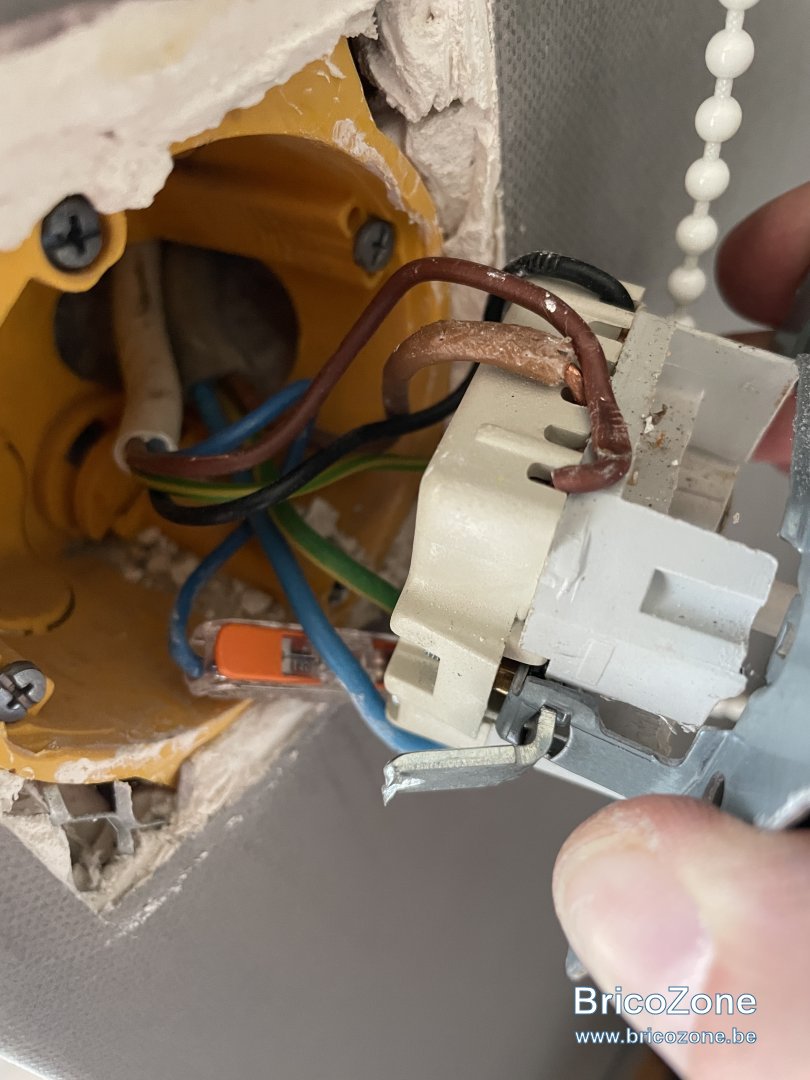

J’ai 2 fils marrons et un fil noir au dessus,
J’ai 2 fils neutre et 2 fils de terre en dessous.

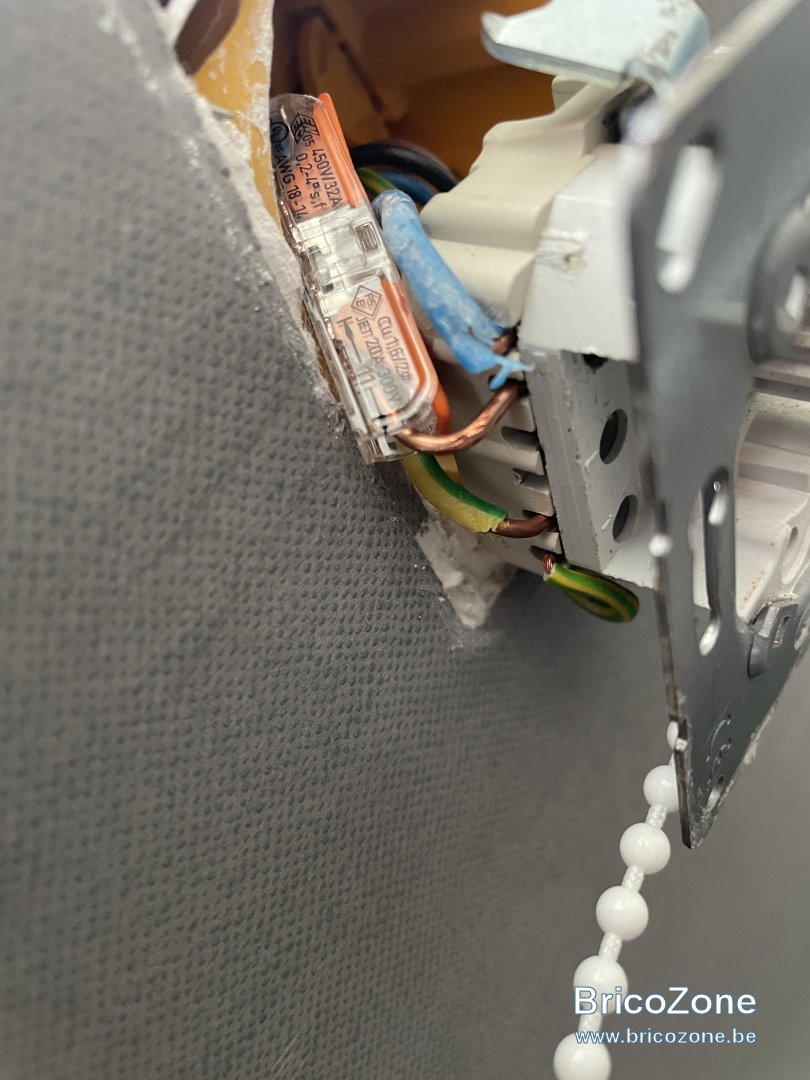

le petit wago c’est une rallonge d’un fil bleu.

‘merci déjà pour votre aide



Cory

• 31 Janvier 2026

• #2

Bonjour,
En tout premier lieu, il faut être certain que les fils de terre (vert/jaune) ne servent pas de conducteur actif, absolument interdit.



MetalSlug

• 31 Janvier 2026

• #3

Cory a dit:

Bonjour,
En tout premier lieu, il faut être certain que les fils de terre (vert/jaune) ne servent pas de conducteur actif, absolument interdit.

Cliquez pour agrandir...

Ah bon, puis je voir cela en les déconnectant et vérifier si le volet fonctionne ? Quel est le risque ? Merci



Cory

• 31 Janvier 2026

• #4

MetalSlug a dit:

Quel est le risque ?

Cliquez pour agrandir...

Le risque est d'envoyer une tension dangereuse, voire mortelle sur toute l'installation.



MetalSlug

• 31 Janvier 2026

• #5

Cory a dit:

Le risque est d'envoyer une tension dangereuse, voire mortelle sur toute l'installation.

Cliquez pour agrandir...

Ok…. Et comment puis je savoir ?



Cory

• 31 Janvier 2026

• #6

MetalSlug a dit:

Et comment puis je savoir ?

Cliquez pour agrandir...

En relevant et suivant le circuit ou tester avec une lampe témoin.
Et surtout pas de multimètre.



BG1000

• 31 Janvier 2026

• #7

https://www.geba.net/fr/produits/inverseurs-pour-stores/kna-kne/#models
La remarque au #2 est primordiale

Cela commande combiens de volets?
Faire un schéma à plat avec les couleurs des fils et les câbles et conduits d'où il sortent.
C'est une commande par imulsions?
Au niveau du ou des volets le raccordement dit kwoa? couleur fils couleur gaine câble...
Combien de câble au niveau du volet (par où vient le jus?)
