Changement linteau mur porteur

Dodo la saumure · 2 Mai 2019

Bonjour à tous,

Je vais bientôt entreprendre le changement des anciens linteaux de bois totalement pourris. J'ai déjà pu beaucoup lire sur le forum (merci @fradeco pour tes schémas) mais j'ai toujours un doute, notamment sur la mise en oeuvre et le dimensionnement.

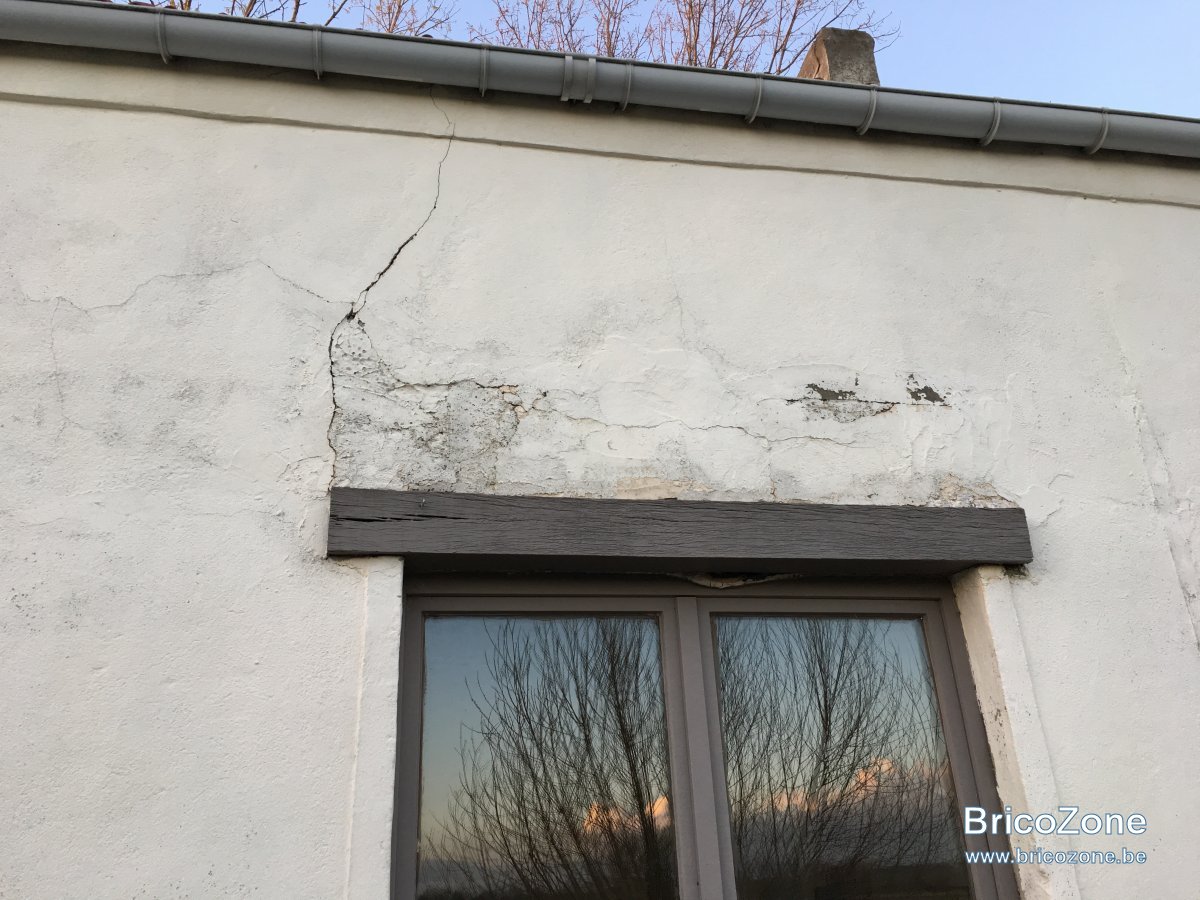

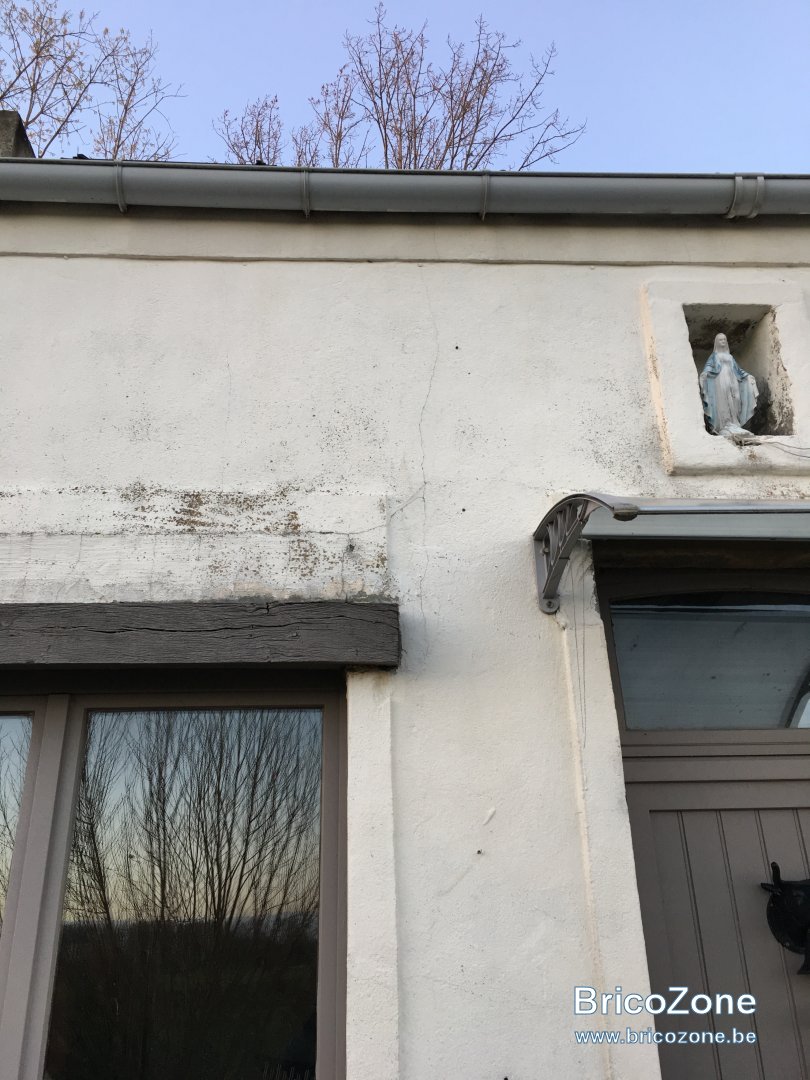

Pour faire au plus simple, je dois changer sur ma façade un total de 6 linteaux en bois. Ceux-ci sont tellement pourris que la maçonnerie y a pris un coup (fissures intérieures-extérieures)! D'après le passage de l'ag en stabilité; RAS. Mais faut plus trop traîner.
Concernant la localisation, 3 sont placés au dessus des fenêtres côté façade (1,5m x 1,6m pour les 3). Les trois autres sont par contre côté intérieur du mur mais plus haut dans la maçonnerie, au premier étage.

Après mesure, il ne fond que 9cm de haut. Sauf qu'actuellement, on ne place plus ce genre de linteau car on se dirige directement vers le 14 ou le 19. Bref, je vais devoir retirer une brique pour passer les nouveaux. A votre avis, comment dois-je procéder au vu des fissures et du changement de dimensions?

Niveau hauteur, les linteaux de l'étage ne supporte que 80cm de brique sur lesquelles repose la sablière.
Pour ceux de la façade, ils supporte environ 1m30 de briques.
pour le plancher de l'étage, les poutrelles métalliques sont en parallèle du mur de façade.
En ce qui concerne l'épaisseur des murs, 35cm de briques.

D'après vous, comment dois-je procéder au vu des fissures et du changement de dimensions?

Merci

RobBZ · 8 Mai 2019

Commencer par faire des photos

Concernant l'épaisseur, c'est parce la largeur du linteau est sur la moitié de l'épaisseur du mur surement...

fradeco · 8 Mai 2019

Impossible de suivre sans plan. La section de linteaux ça se calcul sur la base des charges qu'ils doivent supporter et de leur portée.

Dodo la saumure · 8 Mai 2019

RobBZ a dit:
Commencer par faire des photos
Concernant l'épaisseur, c'est parce la largeur du linteau est sur la moitié de l'épaisseur du mur surement...

Arg, j’avais oublié les photos...
Pour les linteaux, après vérification car cela me semblait bizarre c’est du 14x14...

Dodo la saumure · 8 Mai 2019

fradeco a dit:
Impossible de suivre sans plan. La section de linteaux ça se calcul sur la base des charges qu'ils doivent supporter et de leur portée.

Si il faut, je viens de recevoir les plans de l’architecte. Par contre, toujours pas de nouvelles du rapport de l’Ig!

RobBZ · 9 Mai 2019

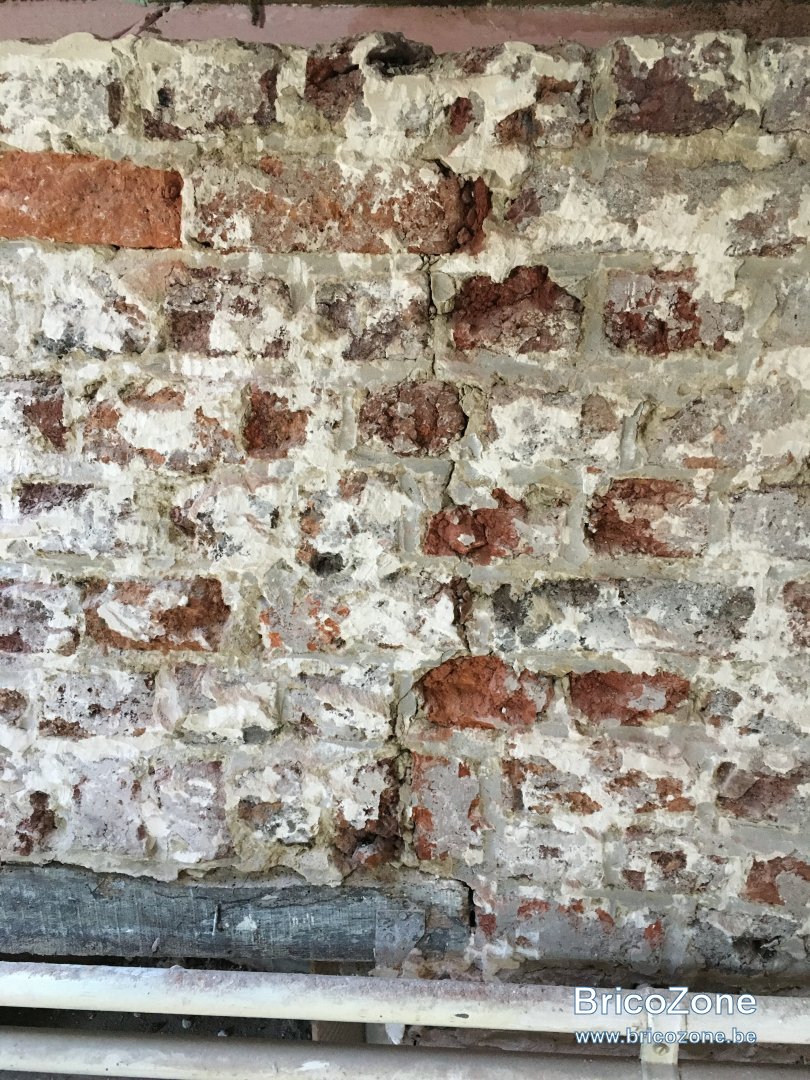

Les fissures n'ont pas l'air fort méchantes mais elles sont nombreuses (Photos dans ton autre post).

J'ai des plus grosses fissures chez moi, plus localisées par contre et c'est pas du tout le même type de construction...

A mon avis il y a des travaux lourds à faire (Ce qui ne veut pas forcément dire couteux). Et un bilan plus complet. Le remplacement des linteaux par des similaires en béton par exemple. Çà coute qq euros le linteau mais aucun entrepreneur ne va osé remplacer ça à bon prix (Risques).

Dodo la saumure · 9 Mai 2019

RobBZ a dit:
Les fissures n'ont pas l'air fort méchantes mais elles sont nombreuses (Photos dans ton autre post).

J'ai des plus grosses fissures chez moi, plus localisées par contre et c'est pas du tout le même type de construction...

A mon avis il y a des travaux lourds à faire (Ce qui ne veut pas forcément dire couteux). Et un bilan plus complet. Le remplacement des linteaux par des similaires en béton par exemple. Çà coute qq euros le linteau mais aucun entrepreneur ne va osé remplacer ça à bon prix (Risques).

Oui c’est justement ça le soucis. Je vais profiter d’ami maçon pour entreprendre la chose et étançonner l’ensemble. Faut juste bien s’y prendre car c’est pas un travail coûteux mais qui peut le devenir si mal exécuté...

fradeco · 9 Mai 2019

@Dodo la saumure bonjour.

Sur la base des photos, pour moi les vrais linteaux sont juste au-dessus des linteaux en bois teintés.
Quoi que l'on en dise, pour moi, ces fissures sont la conséquence de mouvements de la structure et doivent être prisent en compte avec la plus grande prudence.

Dodo la saumure · 22 Mars 2020

Bonjour à tous,

message plus destiné à @fradeco mais si certains ont une idée, je suis preneur.

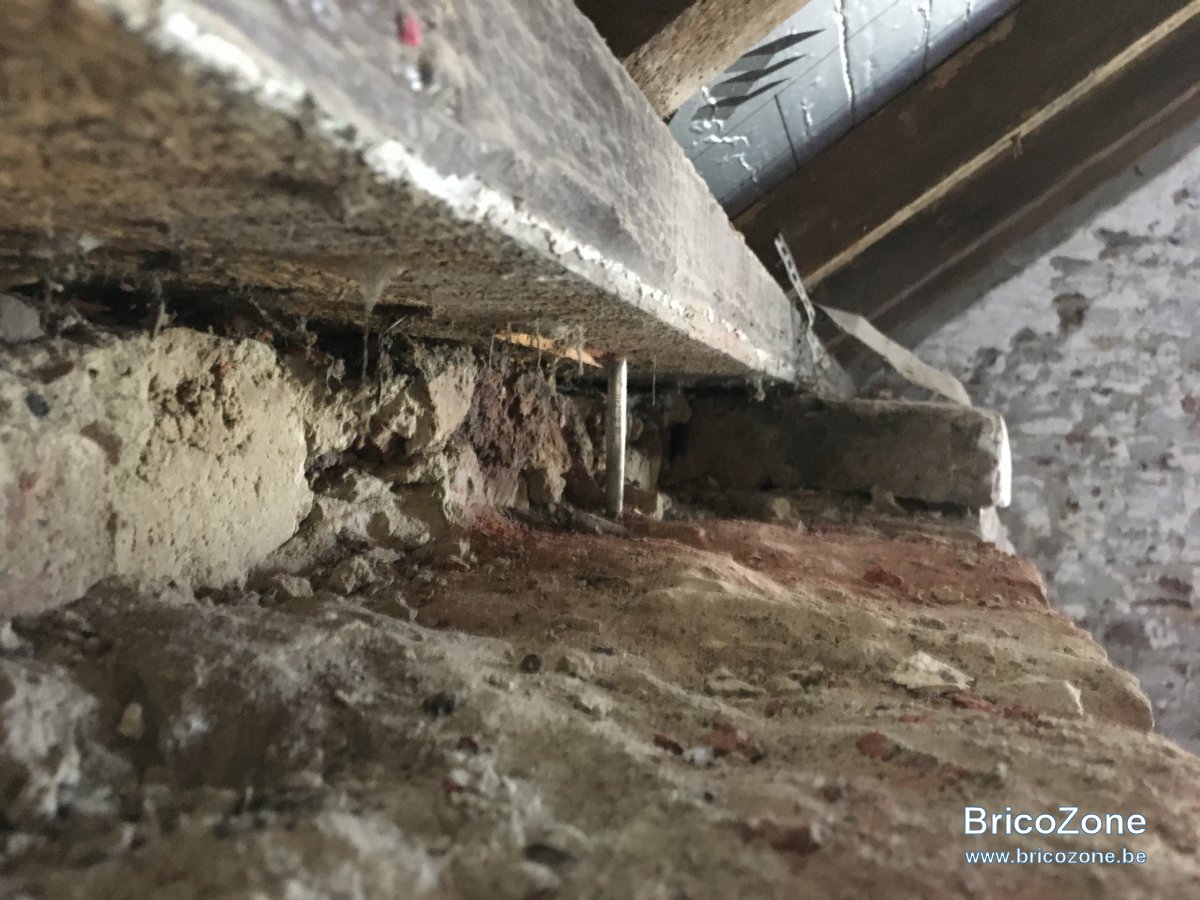

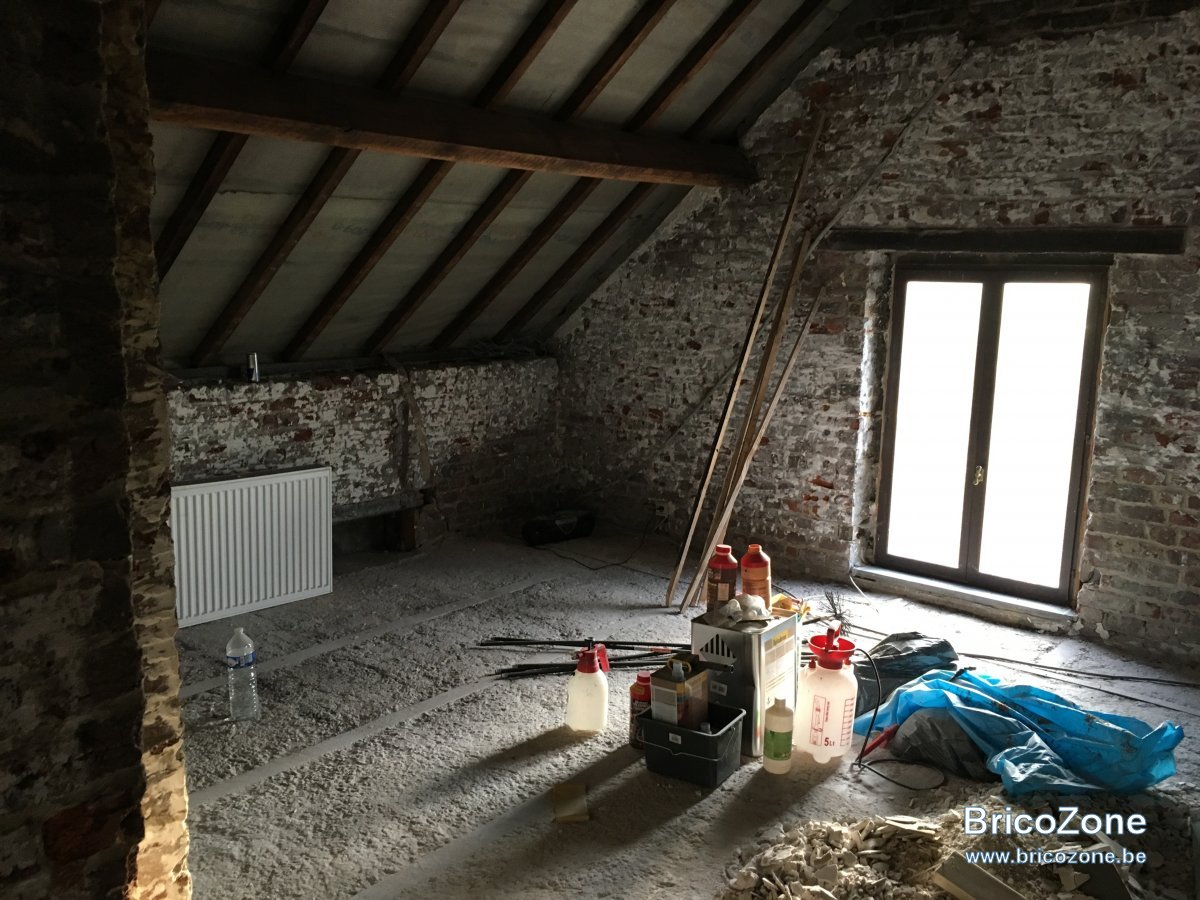

Je dois changer ces linteaux de bois qui sont présents à l’étage. Niveau charge, il reprenne un mur en brique d’environ 70cm de haut sur 2m de long plus une partie de la toiture via la sablière. Après passage de l’Ing, il me dit de retirer les brique de ce mur, de changer le linteau et de le remonter. Sur le principe, ok mais comment étançonner cette partie? Faut-il vraiment l’étançonner et où? Sur la sablière (en rose sur la photo) directement ou sur la poutrelle de soutient des chevrons??

RobBZ · 23 Mars 2020

Ainsi il ne supporte plus rien (A vérifier dans la réalité !)...

Montage special, impossible de donner un verdict sur photo !

fradeco · 23 Mars 2020

@Dodo la saumure bonjour,

On remarque que vous avez consulté un Ing. avec raison. Le meilleur conseil que l'on puisse vous donner et compte tenu qu'il connait la situation sur place, c'est de voir avec lui la suite de la procédure.

Dodo la saumure · 23 Mars 2020

fradeco a dit:
@Dodo la saumure bonjour,

On remarque que vous avez consulté un Ing. avec raison. Le meilleur conseil que l'on puisse vous donner et compte tenu qu'il connait la situation sur place, c'est de voir avec lui la suite de la procédure.

Franchement, j'ai consulté 2 Ing sur la région de Mons-Borinage. Les deux ont pris cela un peu par dessus la jambe alors qu'il y avait plusieurs modifications à effectuer. Même après plusieurs relances, je n'ai même pas eu droit à un rapport sur les différentes modifications à effectuer et les procédures. J'en suis dégouté! Raison pour laquelle je demande vos conseils pour pouvoir continuer enfin à avancer.

Nico9999 · 23 Mars 2020

J'ai dû changer 2 linteaux de fenêtre, je suis passé par un pro. J'ai préféré payer 600€ matos et main d'oeuvre que risquer de faire pire que mieux.

J'ai été surpris de la vitesse à laquelle ils ont descellé et remplacer les linteaux. Ils ne se sont pas embêté à étançonner et les brisques du dessus n'ont pas bougé d'un poil. En gros en 1h voire moins, un linteau a été descellé et remplacé.
Attention, je ne te conseille pas d'y aller tranquille sans étançonner, je ne suis pas du métier et ne l'ai jamais fait moi-même, je relate juste mon cas

Dodo la saumure · 1 Avril 2020

Nico9999 a dit:
J'ai dû changer 2 linteaux de fenêtre, je suis passé par un pro. J'ai préféré payer 600€ matos et main d'oeuvre que risquer de faire pire que mieux.
J'ai été surpris de la vitesse à laquelle ils ont descellé et remplacer les linteaux. Ils ne se sont pas embêté à étançonner et les brisques du dessus n'ont pas bougé d'un poil. En gros en 1h voire moins, un linteau a été descellé et remplacé.
Attention, je ne te conseille pas d'y aller tranquille sans étançonner, je ne suis pas du métier et ne l'ai jamais fait moi-même, je relate juste mon cas

Ok mais cela n'est valable que si la maçonnerie est en bonne état et ne présente pas de fissures. Et encore, à voir aussi les dimensions.
Dans mon cas, cela est beaucoup trop risqué vu les fissures.

Dodo la saumure · 1 Avril 2020

Par contre, avec quoi je pourrais refaire la maçonnerie? Au départ, j'avais en tête de refaire la maçonnerie en bloc terre cuite 29x19x19 mais comment fixer la sablière sur le bloc "creux"? Scellement chimique? Ou alors utiliser un autre type de bloc?

Dodo la saumure · 5 Avril 2020

Bonjour à tous,

Nous avons avancé un peu ce week-end sur cette histoire de linteaux. Bon, je ne vous cache pas que j’avais vraiment la boule au ventre et que je serai bien content une fois que cela sera fait.

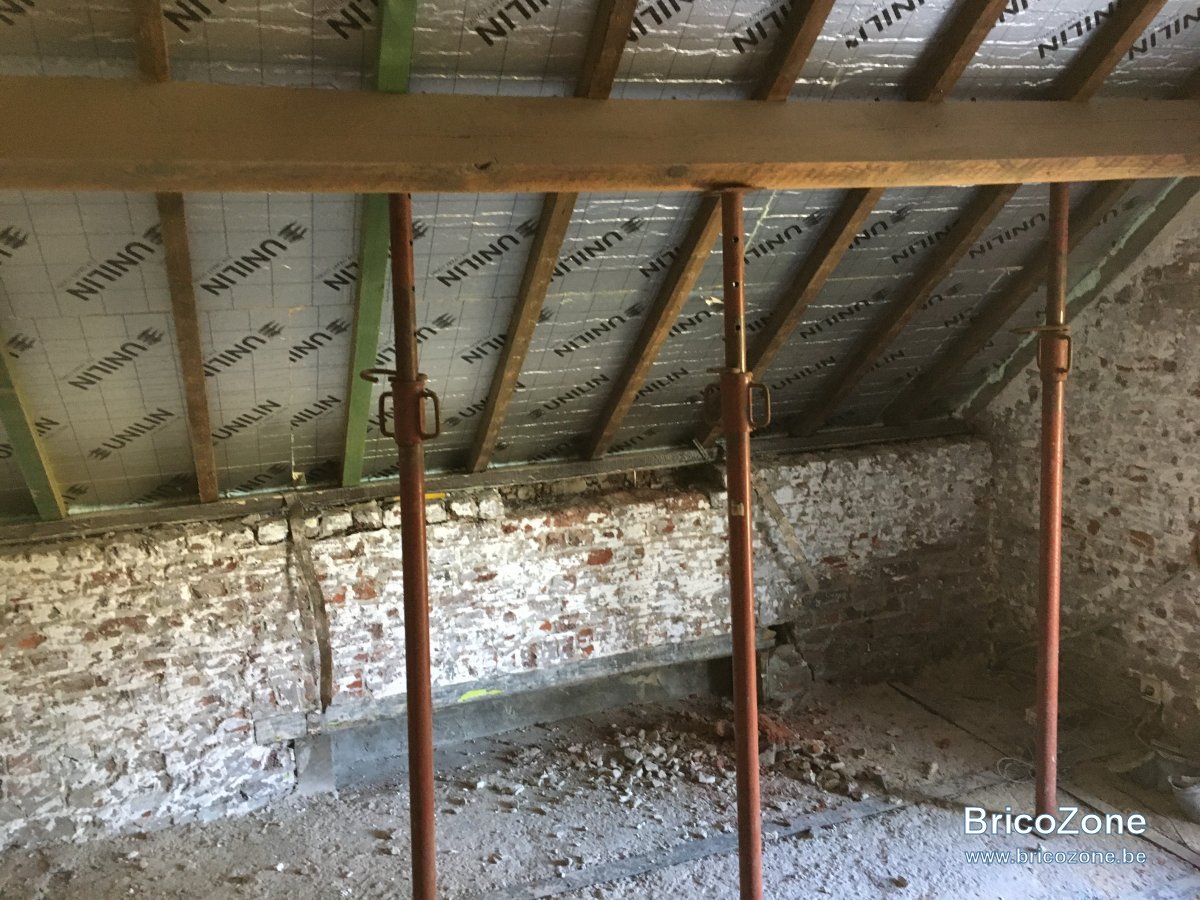

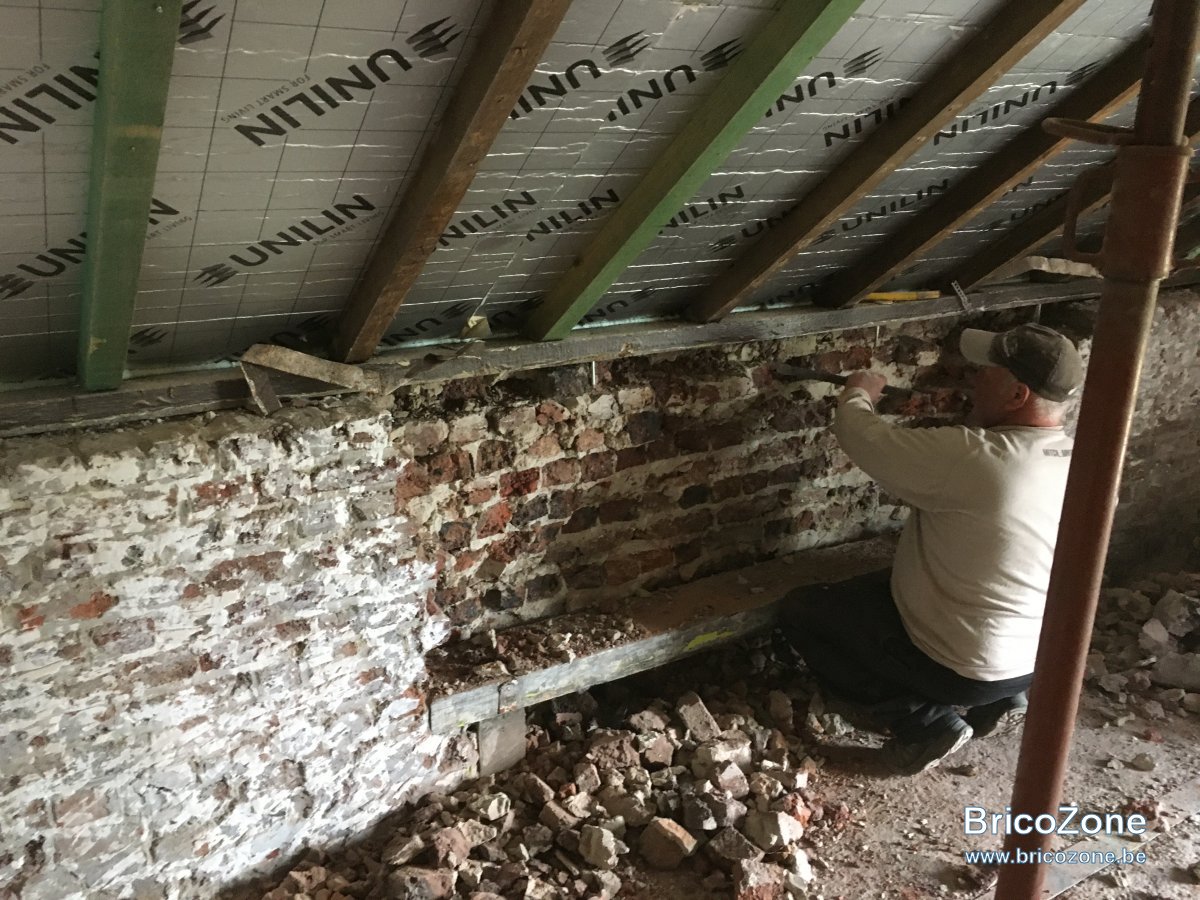

Alors, avant de commencer et pour éviter de se prendre la toute nouvelle toiture sur la tronche, nous avons étançonné au niveau des chevrons. Un troisième étançon est placé au niveau du centre de la poutre.

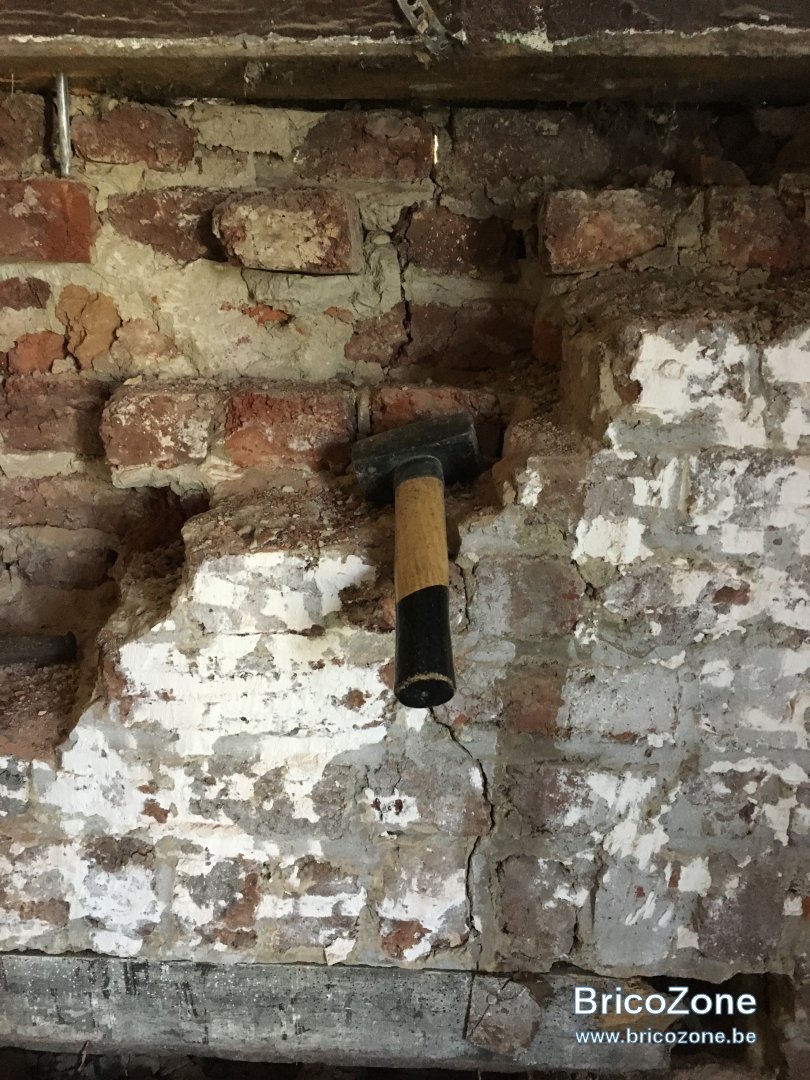

On enchaîne ensuite sur la partie démolition. Sachant qu’il s’agit d’un linteau de 19cm, on démolit le mur sur environ 22cm d’épaisseur. Afin d’éviter les vibrations de la percu, j’ai préféré faire cela au marteau et burin. A votre avis, c’était préférable ou c’était une idée totalement débile?

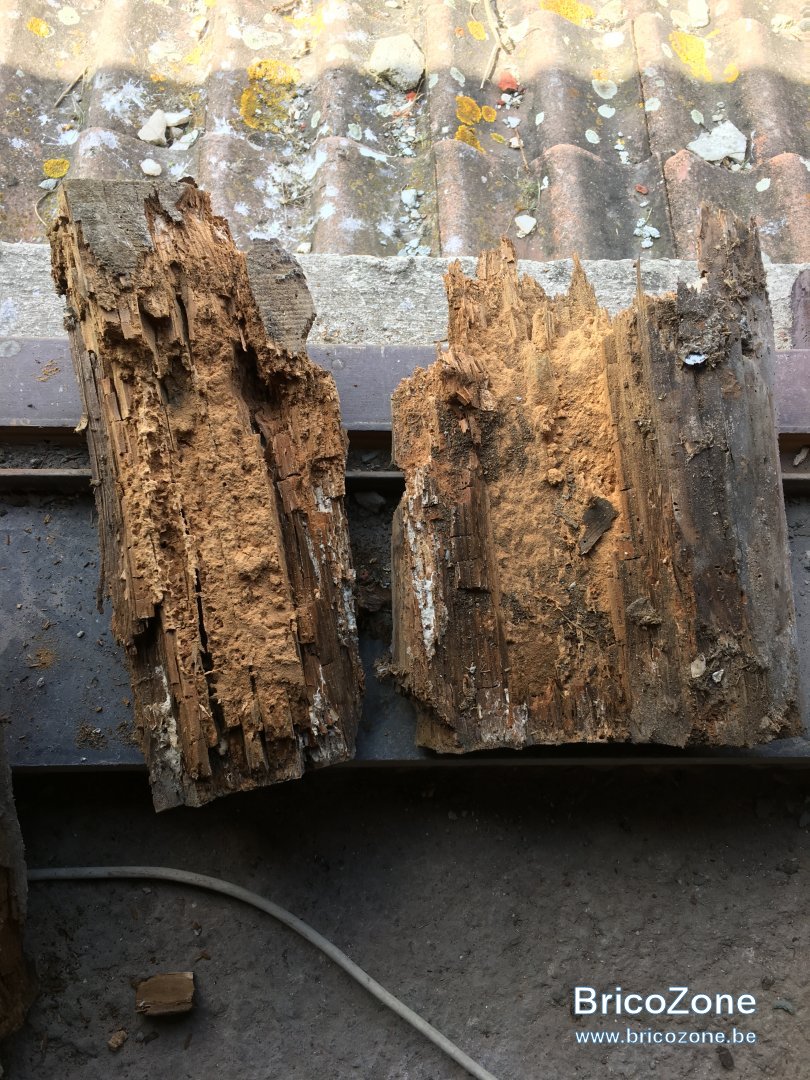

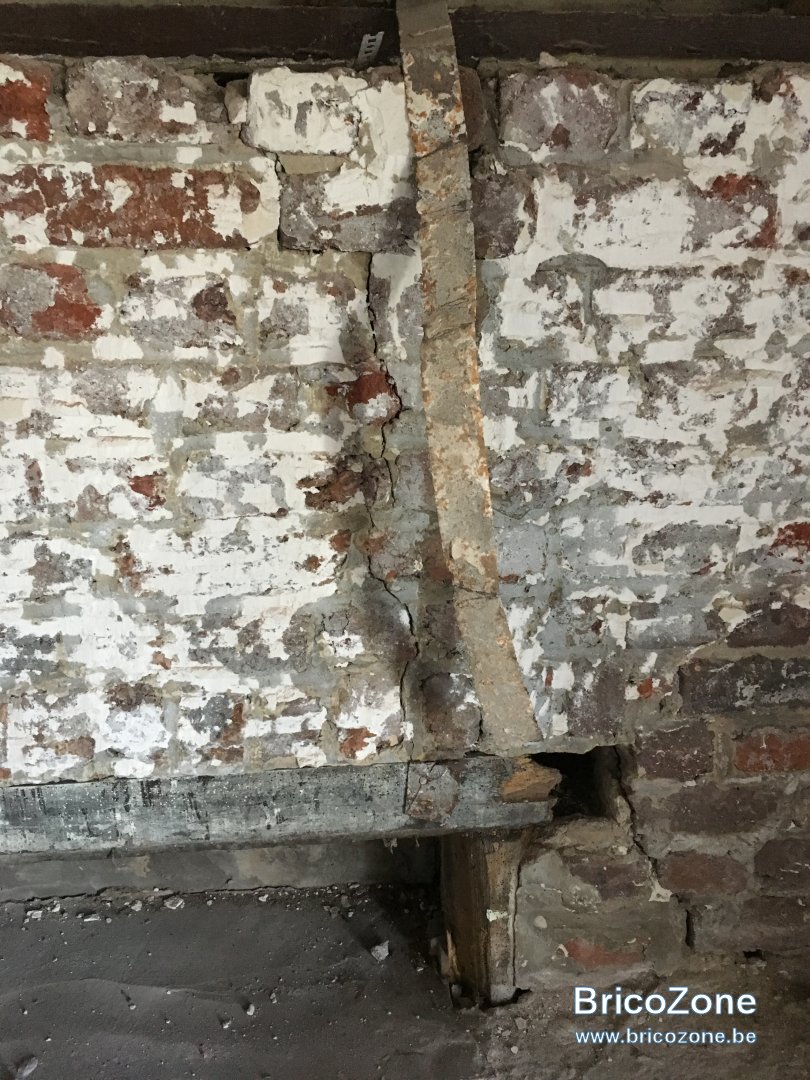

Après retrait, on constate que le linteau était vraiment merdique!! Même les poutres de soutient étaient vermoulues...

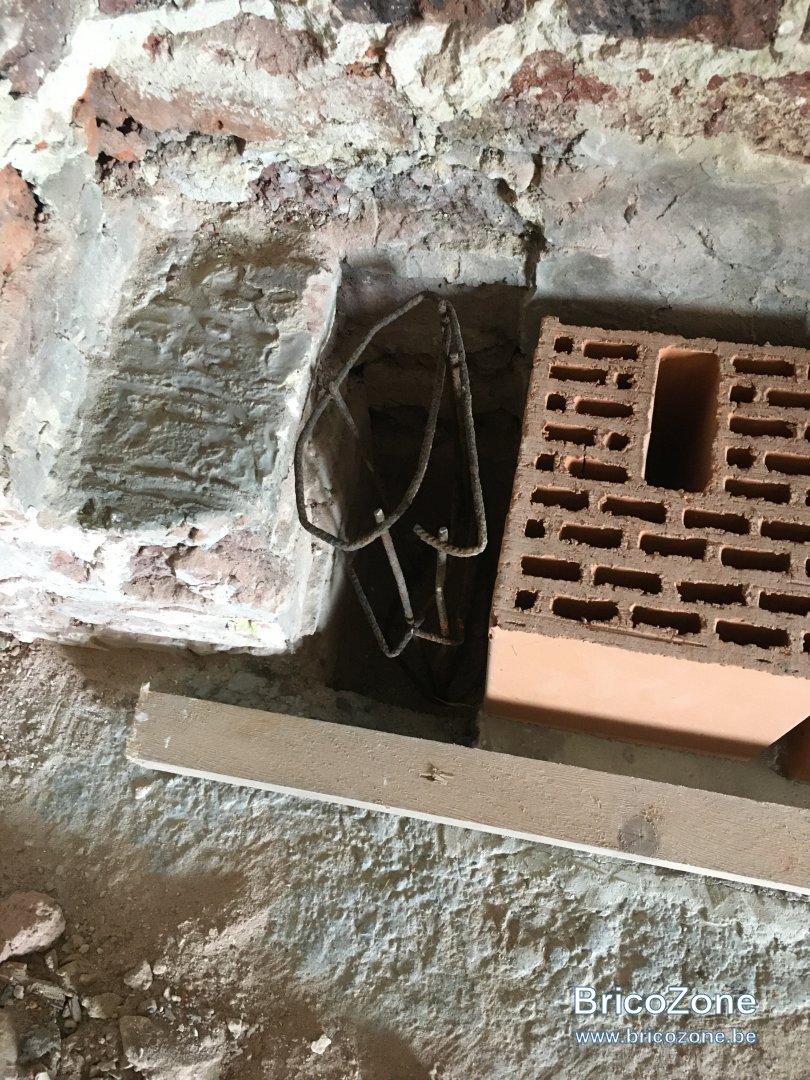

Du coup, pose d’un ferraillage et réalisation des poutres en béton avec un ancrage de celles-ci dans le mur voisin aux crochets de maçon.

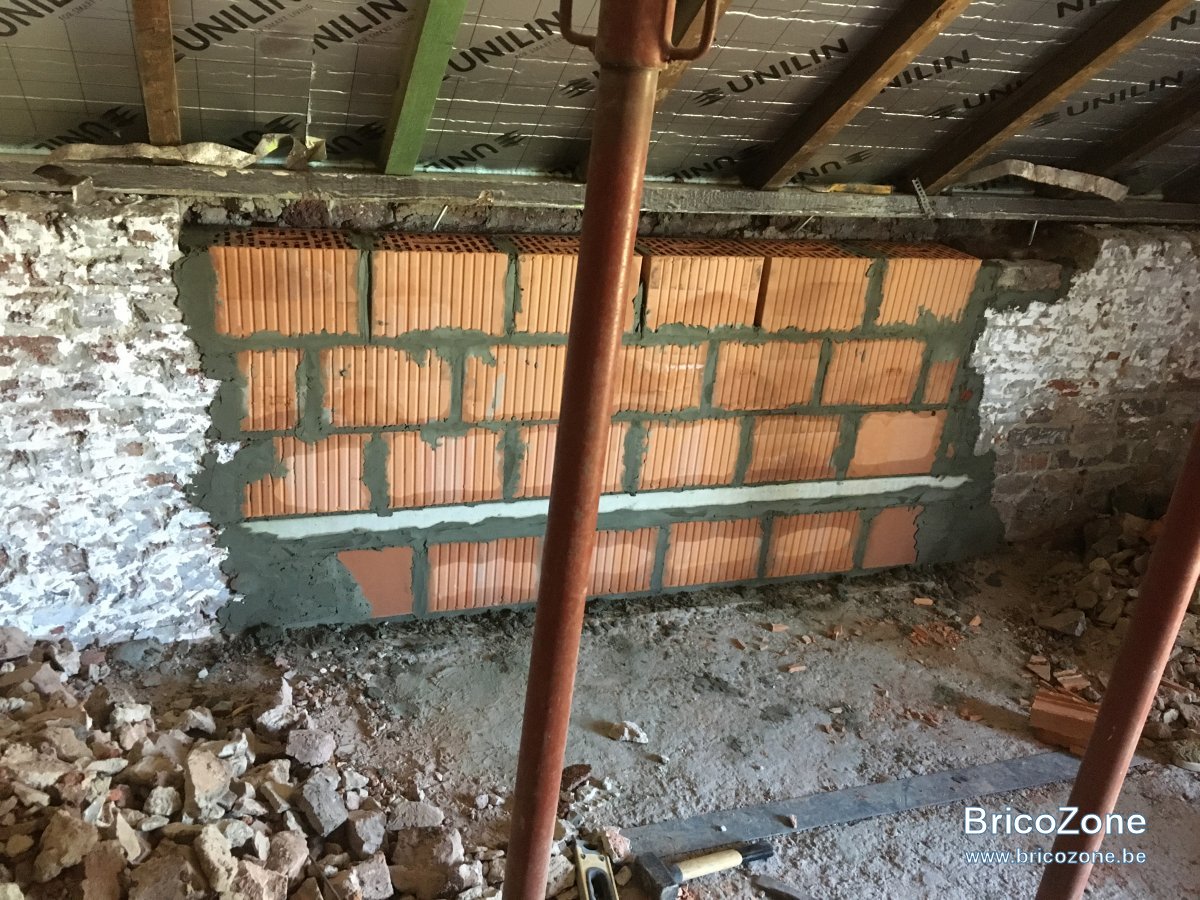

Une fois sec, pose du nouveau linteau et on maçonne le mur en bloc TC.

La maçonnerie de façade sera retirée et remplacée par des nouvelles briques. On en profitera également pour changer le linteau du bas qui est, lui aussi, en bois. Pour la sablière, une semelle de béton sera coulée après la pose des nouvelles briques. Celle ci servira à maintenir la sablière via les crochets.

La suite au prochain épisode.

si vous avez des suggestions, n'hésitez pas.
