Circuit chauffage inertie et porte serviette

T

TheBleedz

  • #1
Bonjour,

J'ai refait une grosse partie de l'électricité d'un appartement en pleinne rénovation.
Je rencontre un problème de norme que je comprends pas trop, puis-je raccorder ma prise de porte serviette sur le circuit de prise de la salle de bain ?
Sachant que j'ai que 2 prises à ma salle de bain et le porte serviette fait 80w (salle de bain de 5m²) le tout sur un disjoncteur de 20A sur différentiel de 30mA.

Je voudrais avoir votre avis si c'est correcte si je branche comme ceci : J'ai un chaffauge electrique qui fait office de "fausse" cheminée de 2000w et un chauffage à inertie de 2000w dans le séjour de 35m² que j'ai branché sur 1 circuit de 20A et j'ai branché les 2 chauffages à inertie de 1500w sur un circuit de 20A, le tout sur un différentiel de 30mA.
C'est correct comme ceci ? Ou dois-je réalisé un circuit pour chaques chauffage ?

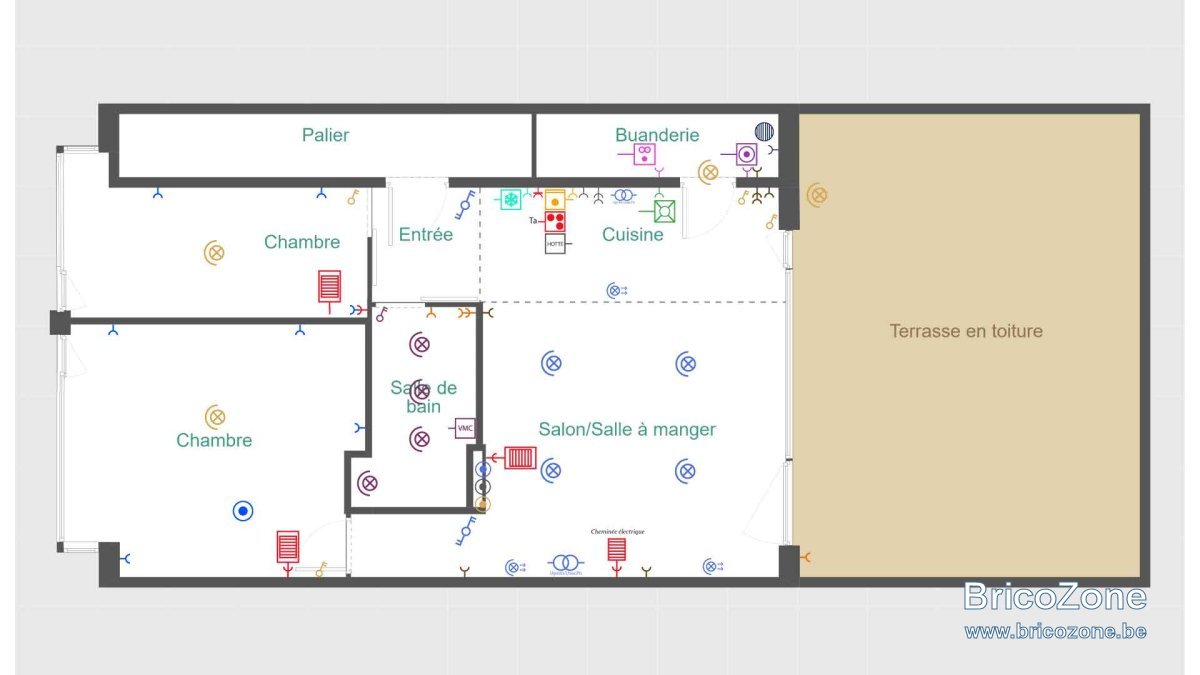

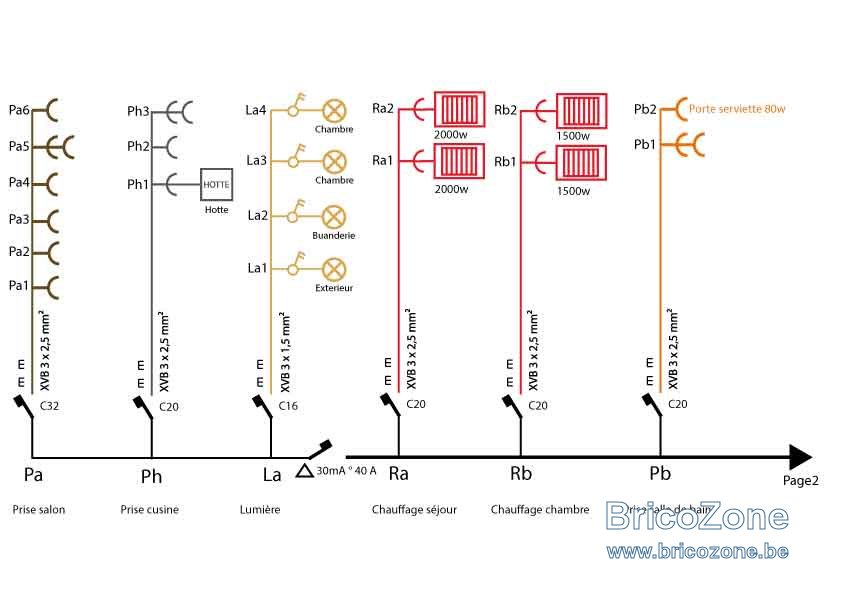

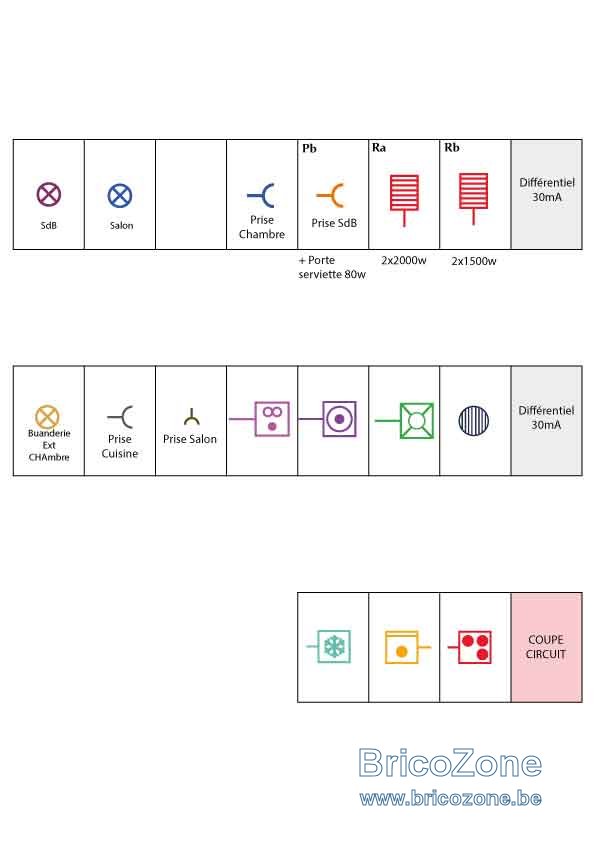

Pour ceux qui ont besoin de shéma, j'ai mis mes shémas (Pas fini) en images pour mieux comprendre. Petite précision: J'ai un tableau au rez-de-chaussée avec mon différentiel principal de 300mA de 40A qui part vers mon appartement dans le tableau (pour cela le coupe circuit au début du tableau).

Merci à vous de votre temps et votre savoir-faire. Bonne journée.










  • #2
Interdit des prises sans sécurités enfant et sans broche de terre.
Les prises des circuits anciens sans broche de terre doivent être sous 30mA
je découplerais les radiateurs, cela permet de ne pas perdre l'autre chauffage en cas de panne de l'autre chauffage.
Les radiateurs sont raccordés par des prises ou des nez de câbles?

  • #3
en complément de BG1000,
1 : dans la salle de bain, vérifier si les prise ne sont pas pilotés par l'interrupteur comme a ce faisait avant
2 : dans la salle de bain, avez vous prévus un extracteur et si oui, comme est il piloter
3 : le deux radiateurs ensemble sont pour moi problématique car ils font plus de 2600 watt combiné

  • #4

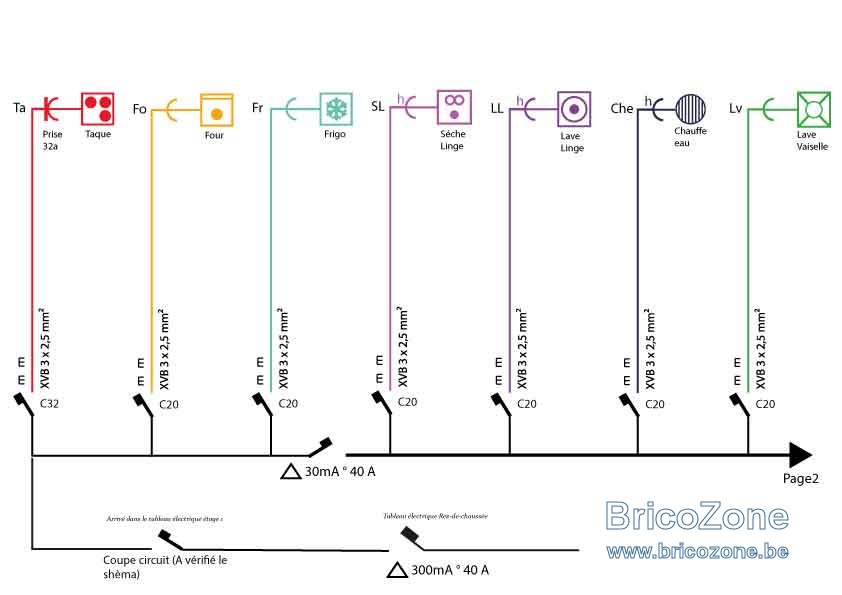

Si c'est bien du XVB 2,5 pour la cuisinière c'est un disjoncteur de max 20A et non 32A
La dénomination des XVB n'est pas correct c'est du 3G2,5 ou 3G1,5.
Le symbole des prises n'est pas correct.

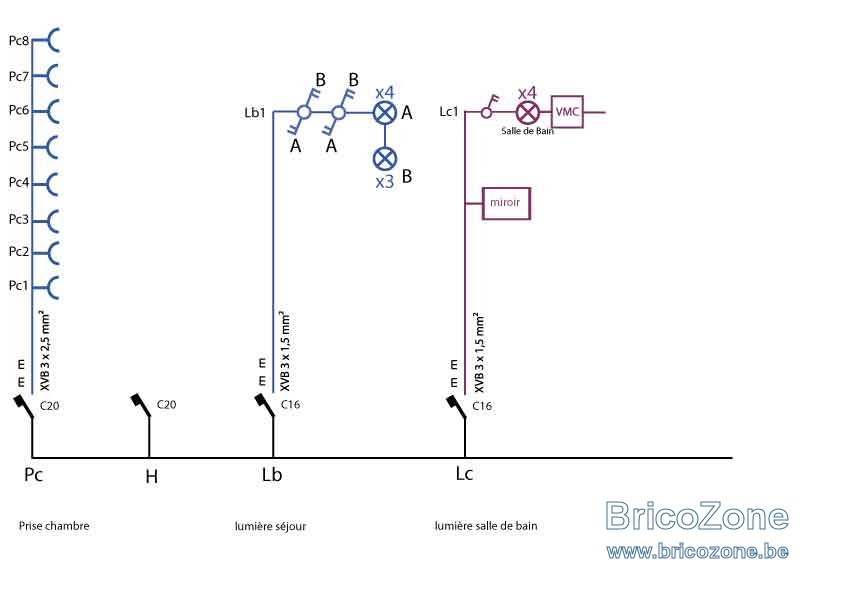

Les interrupteurs du circuit LB comme représenté sont des va et viens bipolaire et non des doubles va et viens donc pas correct
Il manque la classe de résistance au feux des câbles,Cca,Eca,....
Il manque le type de différentiel
Il manque le pouvoir de coupure des disjoncteurs
Il manque la tension de distribution
Il manque le type et section du câble de liaison entre le différentiel 300mA et le sectionneur

  • #5
Il manque le disjoncteur de protection de ligne dans le coffret compteur.
Il faut un système de sectionnement par installation, pas besoin d'un sectionneur par coffret.
Envisager un sectionneur 'vacances' qui coupe les circuits non vitaux et qui conserve frigo, alarmes...

  • #6
Merci pour toutes vos réponses rapide et compléte ! Je tien à préciser que les shèmas n'était juste un premier jet pour moi visualiser déjà quel câble je devais passer et où. Donc les shèmas sont encore en prototype mais merci pour vos réponses car certaines choses je ne savais pas.

Pour revenir au sujet principale, c'est pas grave si je raccorde mon seche serviette aux prises de la salle de bain ? C'est un seche serviette avec prise normale de terre de 80W (Un petit truc).

C'est mon dernier câble à passer avant que je plaque le tout. :joy:

J'avais prévus déjà un disjoncteur en plus de 20A en cas où je devais séparer les 2 chauffages de 2000W. Merci de votre précision je vais le faire dessuite ! Et pour répondre à la question de BG1000, les chauffages à Inertie sont tous à nez de câbles mise à part le seche serviette prises avec sécurité enfant.

Mes prises sont toutes avec protection enfant (peut-être pas le bon shèma pour le coup).

Pour répondre à perenoel123, oui c'est bien du XVB 2,5, on m'a fait mettre un 32A quand le Mr. est venu installer la cuisine à la base j'avais mis un 20A mais j'ai suivis sont conseil, çà risque de poser problème au niveau du controle ?

  • #7
Michael 33512 a dit:
en complément de BG1000,
1 : dans la salle de bain, vérifier si les prise ne sont pas pilotés par l'interrupteur comme a ce faisait avant
2 : dans la salle de bain, avez vous prévus un extracteur et si oui, comme est il piloter
3 : le deux radiateurs ensemble sont pour moi problématique car ils font plus de 2600 watt combiné
Cliquez pour agrandir...

c'est une nouvelle installation donc toutes des nouvelles prises et interrupteur (peut-être pas les bons shèmas que j'ai utilisé).
j'ai un extracteur, il est branché directement au circuit des lampes avec un minuteur intégrer qui est relié par une télécommande.
je vais séparer les 2 radiateurs j'avais prévus un deuxième disjoncteur 20A mais je voulais savoir si çà pouvait passer au controle au près de vous avant.

  • #8
TheBleedz a dit:
Pour répondre à perenoel123, oui c'est bien du XVB 2,5, on m'a fait mettre un 32A quand le Mr. est venu installer la cuisine à la base j'avais mis un 20A mais j'ai suivis sont conseil, çà risque de poser problème au niveau du controle ?
Cliquez pour agrandir...
Cela sera un refus pour 32A il faut du 6².Celui qui vous a fait mettre un disjoncteur de 32A est un inconscient nul en électricité et dangereux.

  • #9
perenoel123 a dit:
Cela sera un refus pour 32A il faut du 6².Celui qui vous a fait mettre un disjoncteur de 32A est un inconscient nul en électricité et dangereux.
Cliquez pour agrandir...

Ok merci, je peux encore changer le type de câble, tout est encore ouvert. Je vais changé en 6mm² pour les futurs propriétaire.

Vous savez me dire si, je peux raccorder la prise du seche serviette de 80W sur les 2 prises de la salle bain (le tout sur disjoncteur de 20A sur diff 30mA). Au niveau des normes j'ai rien trouvé que me l'interdit mais je prefère demander à des experts au cas ou il a une exception :joy: Car je trouve çà bête de devoir mettre un disjoncteur seul pour seulement un petit radiateur porte serviette.

  • #10
Aucun soucis si la prise et le sèche serviette sont hors gabari.

  • #11
TheBleedz a dit:
Ok merci, je peux encore changer le type de câble, tout est encore ouvert. Je vais changé en 6mm² pour les futurs propriétaire.

Vous savez me dire si, je peux raccorder la prise du seche serviette de 80W sur les 2 prises de la salle bain (le tout sur disjoncteur de 20A sur diff 30mA). Au niveau des normes j'ai rien trouvé que me l'interdit mais je prefère demander à des experts au cas ou il a une exception :joy: Car je trouve çà bête de devoir mettre un disjoncteur seul pour seulement un petit radiateur porte serviette.
Cliquez pour agrandir...
un sèche serviette 80 W ça ressemble a quoi ? :blush:

  • #12
dd1 a dit:
un sèche serviette 80 W ça ressemble a quoi ? :blush:
Cliquez pour agrandir...

A ceci : https://www.create-store.com/fr/ach...XAdm4EDCcTcl_G02cxLceg3TseMredUUaAmgrEALw_wcB

Comme avec nos chauffages séjour, il chauffe déjà tout l'appartement on a décidé de prendre juste un petit porte serviette car un chauffage dans une salle de bain au milieu de toutes les pièces sert pas à grand chose. On avait un chauffage central au gaz à la base mais on l'a jamais allumé, d'ou ce choix.

  • #13
Merci beaucoup pour vos réponses et votre expérience ! Bonne semaine à vous tous. Je posterai surement un sujet quand j'aurai corrigé mes shèmas pour avoir votre avis avant d'appeller l'expert.

  • #14
TheBleedz a dit:
A ceci : https://www.create-store.com/fr/ach...XAdm4EDCcTcl_G02cxLceg3TseMredUUaAmgrEALw_wcB

Comme avec nos chauffages séjour, il chauffe déjà tout l'appartement on a décidé de prendre juste un petit porte serviette car un chauffage dans une salle de bain au milieu de toutes les pièces sert pas à grand chose. On avait un chauffage central au gaz à la base mais on l'a jamais allumé, d'ou ce choix.
Cliquez pour agrandir...
Merci je ne connaissais pas le produit ca ne doit pas être très efficace avec 80w o_O
