Diff 25A 30mA pour circuit SDB ?

daralee

• 27 Octobre 2025

• #1

Bonjour a toute la communauté.
Je doit faire recontrôler mon installation, puisque j ai dépasser les 20 ans de validité.

Par rapport a l installation actuelle, je suppose que je doit changer les disjoncteur 10A du circuit éclairage par des 16A,
et de mettre des 20A a la place des 16A pour les prises.

Par contre, est ce que je peut garder le montage du différentiel 30mA 25A pour la salle de bain ?
ou bien dois je le changer par un 30mA 40A ?
le disjoncteur monter après le différentiel 30mA doit il bien être de 20A (puisque il y a une prise dans la salle de bain)?

Merci pour vos réponse.
Toute autre observation est également bienvenue.

Bonne journée



Suric@

• 27 Octobre 2025

• #2

Je ne réponds pas à la question, mais j'ai tilté directement.
Vous cherchez des infos quant au contrôle de l'installation électrique et pour un logement situé "Vincottestraat"

FIN DU HS



BG1000

• 27 Octobre 2025

• #3

Voir le rgie les différentiels inférieur à 40A ne sont autorisés que pour des différentiels subordonné...(A verifier)

Les protections sont en maximum en fonction de la section , qui est de 2,5mm2 min sauf dérogation pour les circuit full éclairage en 1,5 mm2
1,5 >Max 16A, 2,5 > Max 20A

Je ne vois pas de terre sur l'unifilaire, faire placer et tirer une terre par l'ACP

Les prises sont sans terre ni sécurité enfant > à mettre derrière un 30mA et remplacer les prises pour des prises avec sécurité enfant.
L'idéal est de tirer un fil de terre pour chaque prise..
Interdiction d'utiliser des équipements classe l donc avec fiche de terre sur un circuit sans terre......



BG1000

• 27 Octobre 2025

• #4

Il n'y a pas de dérogation pour les circuit prises sans terre, il faut que ces circuits soient derrière un 30mA obligatoirement



BG1000

• 27 Octobre 2025

• #5

Il manque:

• l'ampérage du compteur,
• Le mode de pose des conduits
• La classe au feu des conduits
• La tension est de 230V et pas 220V
• La courbe de déclenchement des disjoncteurs

Comme c'est en 2x230V voir pour passer le différentiels de tête en 63A si on désire une augmentation de puissance.

En fait on demande à Sibelga quels sont les prescrits pour une augmentation de puissance, tension courant... Il se peut qu'ils passent en 3x230V, voir 3x400V+N ou augmenter le courant en mono.
Pour ce faire il faut une réception de l'installation....



narval

• 27 Octobre 2025

• #6

Peut-être corriger le schéma unifilaire pour les prises si celles qui sont en place ont la terre et la sécurité enfant, pour le reste tout est bon la périodicité est de 25 ans.



daralee

• 27 Octobre 2025

• #7

Merci a tous pour vos reponse.

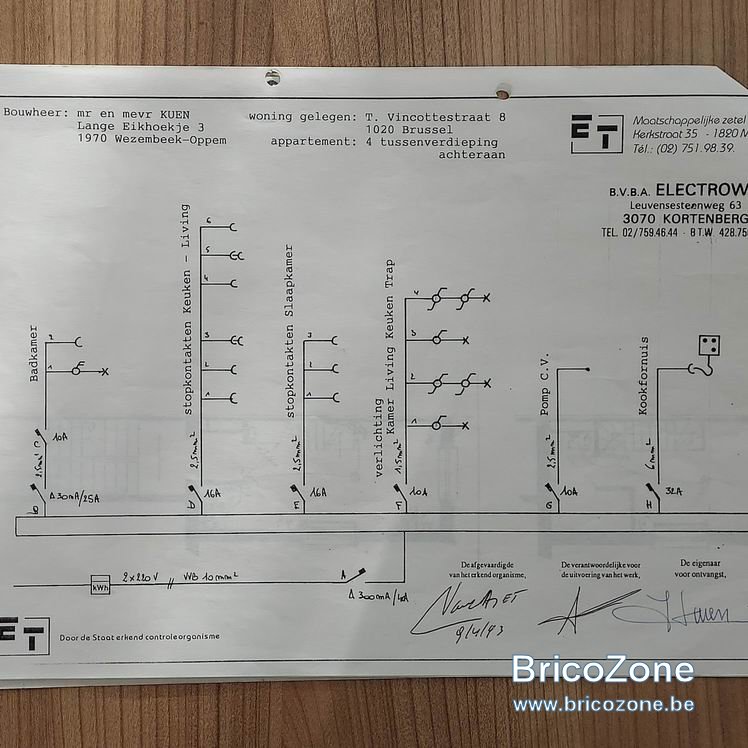

Le schema en photo est celui qui a ete presenter en 1993 pour la reception de l instalation, et a ete realiser par l entreprise qui a realiser les travaux.

Je vous confirme que toutes les prises qui sont presente, sont toutes bien equipée de fils de terre.
Et efectivement, je ne sais pas pourquoi ce n est pas representer sur le schema ?
Je vais corriger le schema et representer mon instalation tel qu elle est alors.

Merci encore pour vos conseil
