Comment connaitre la dimension d'un raccord ?

M

morpheus

• 3 Juillet 2018

• #1

Bonjour,

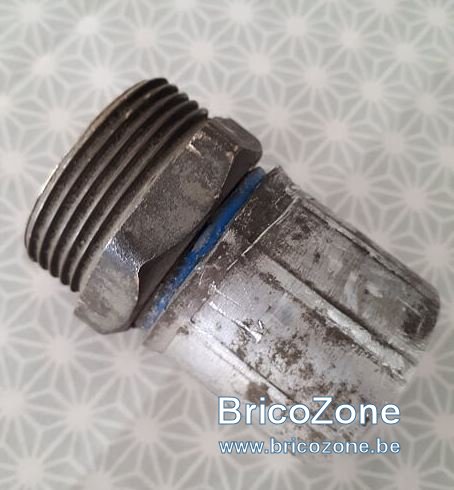

J'ai 2 raccords (males dans cet exemple) et j'aimerai connaitre leur dimension en pouces.
On parle souvent de rarrord 1" femelle, mais comment savoir quelle est la dimension de mon raccord ?
Ma piece fait plus ou moins 32mm de diamètre (mesure du filetage exteroeur) - est-ce du 1" ?

Existe-il des tables de conversion ?

merci !!



koreon

• 3 Juillet 2018

• #2

1" GAZ c'est 33.7mm (le pouce normal n'est pas le même que le pouce gaz)



M

morpheus

• 3 Juillet 2018

• #3

euh ... et dans le cas d'un tuyau socarex, donc eau ?
Ce raccors est vient du tuyau socarex.



M

morpheus

• 3 Juillet 2018

• #4

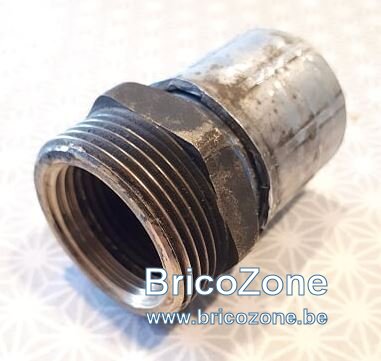

je corrige ... ma piece fait 41.5mm filetage exterieur, et 30 mm de filetage interieur (femelle) :



BG1000

• 3 Juillet 2018

• #5

C'est le diamètre intérieur qui donne la dimension. Chez Brico il y a des chartes permettant de mesurer les raccord en intérieur et en extérieur.

BG



M

morpheus

• 3 Juillet 2018

• #6

tu veux dire l'interieur du filatage ?
Et dans le cas de la piece que je montre, si c'est du 1" interieur, c'est aussi du 1" exterieur ?



Infinity175

• 3 Juillet 2018

• #7

C'est du 1 pouce (4/4) Femelle en intérieur et du 5/4 Mâle extérieur...



M

morpheus

• 3 Juillet 2018

• #8

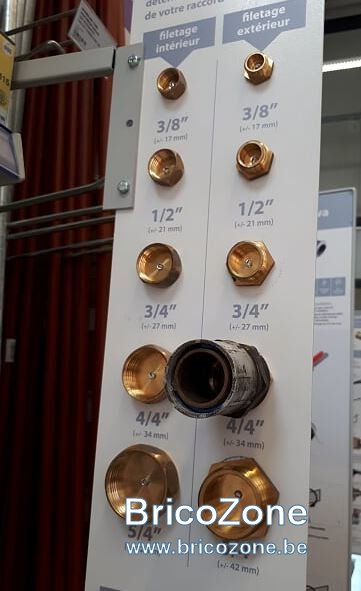

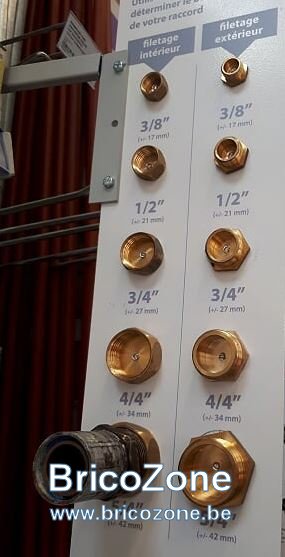

cool je viens d'aller chez Brico :
