Bonjour à tous,
J'ai une question technique pour tester les plus experts d'entre vous.

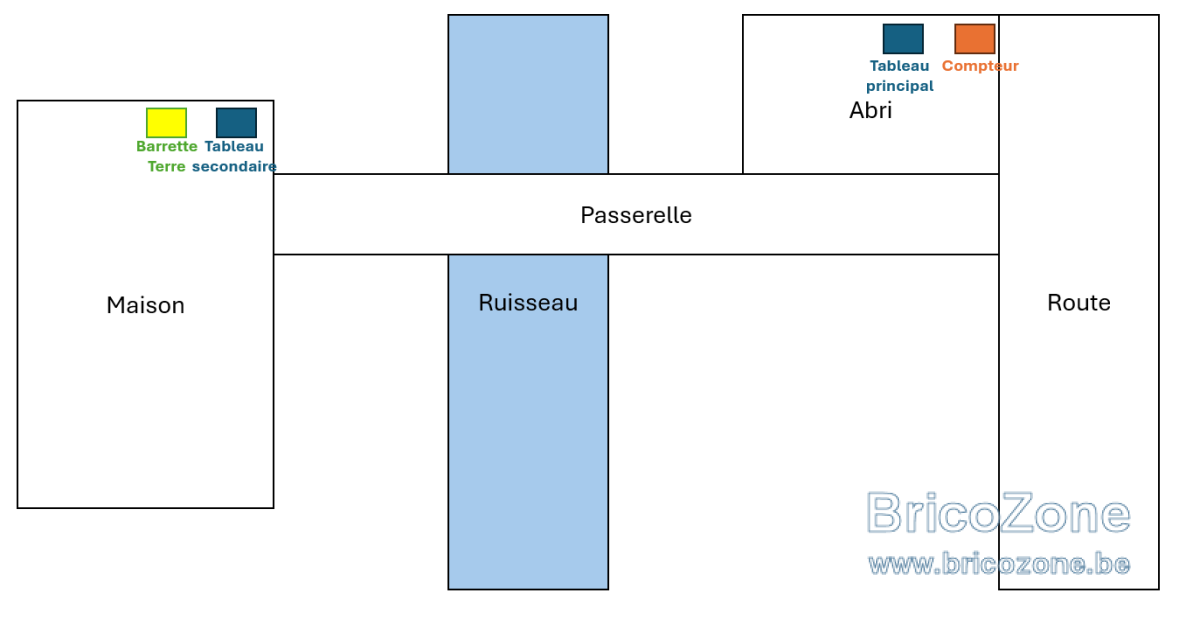

Je réalise une nouvelle maison en autoconstruction. Comme vous pouvez le voir sur le schéma en pièce jointe, la disposition est assez particulière car il y a un ruisseau de 1m de large entre la maison et la rue. Dès lors, nous avons une passerelle pour accéder à la maison et raccorder les impétrants.
La maison étant trop éloignée, le compteur (3*400+N 16A) se trouve dans un abri qui est localisé en front de rue. J'ai prévu un tableau principal situé à côté du compteur sur lequel je vais raccorder un onduleur, une borne et d'autres prises/luminaires. Un tableau secondaire est présent dans la maison et les différents circuits de la maison se branchent sur celui-ci. Les deux tableaux sont reliés par un XGB 5G4 passant sous la passerelle dans un fourreau rouge. J'ai une boucle de terre autour de la maison qui est reliée à une barrette de terre située à côté du tableau secondaire.
Après cette mise en contexte, voici ma question:
J'ai relié la barrette sur le tableau secondaire avec un conducteur principal en 16mm2. Je considère donc que le bornier de mon tableau secondaire est la borne principale de terre. Cependant, je ne suis pas sur le tableau principal et le seul conducteur reliant les tableaux est de 4mm2 ce qui est ok en tant que PE mais pas ok en tant que conducteur principal de terre. L'installation que je propose est-elle acceptable ?
Petite contrainte, la chape a été posée il y a deux semaines et c'est donc plus compliqué de changer/ajouter l'un ou l'autre câble même si rien n'est impossible...
Merci d'avance pour vos réponses,
Thibaut
