connecté un detecteur de mouvement a une lampe

D

Deeennnyyy851

• 17 Août 2024

• #1

bonjour,

j'aimerais connecter mon detecteur de mouvement a ma lampe pour l'extérieur.

pouvez vous m'orienter svp

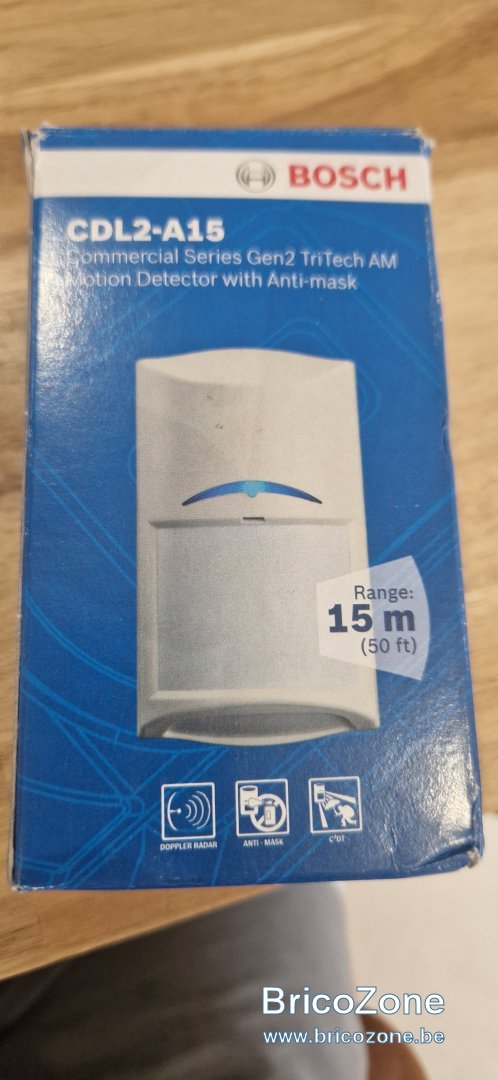

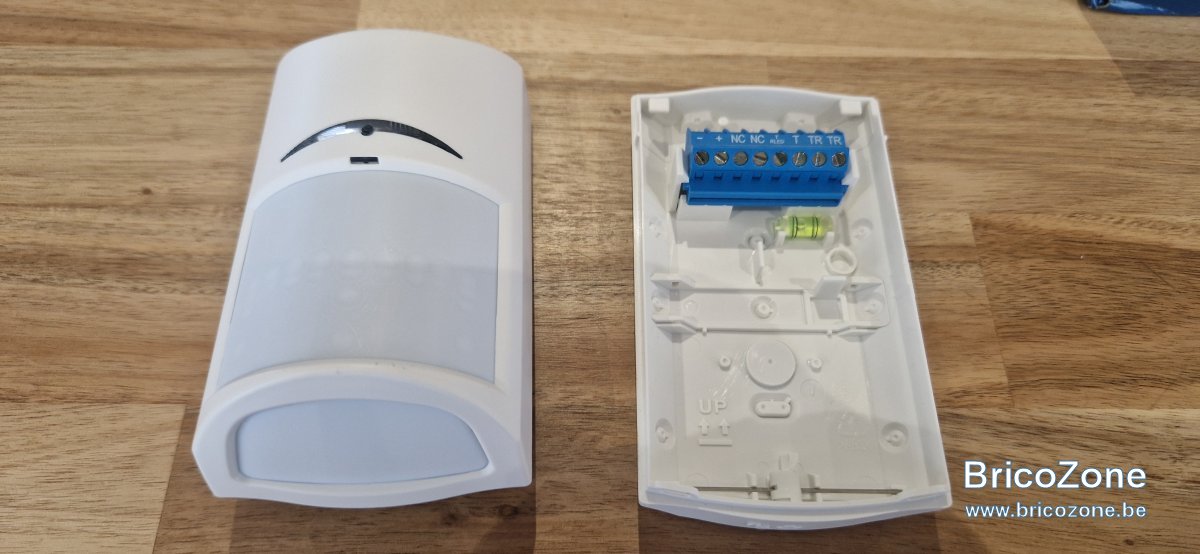

je vous montre l'intérieur du detecteur ainsi que le modele du detecteur

Merci a vous d'avance



Cory

• 17 Août 2024

• #2

Bonjour,
Pas de schéma avec, ou sur, l'appareil ?
Schéma classique de raccordement.



D

Deeennnyyy851

• 17 Août 2024

• #3

si si j'ai tout. il ya des explications mais j'y connais pas grand chose...

ma lampe a 3 fils un rouge un bleu et un verre( la terre) et je voudrais relier a ce detecteur



Cory

• 17 Août 2024

• #4

Bhein montrez le schéma, ce sera plus facile de vous l'expliquer sur le vôtre



D

Deeennnyyy851

• 17 Août 2024

• #5

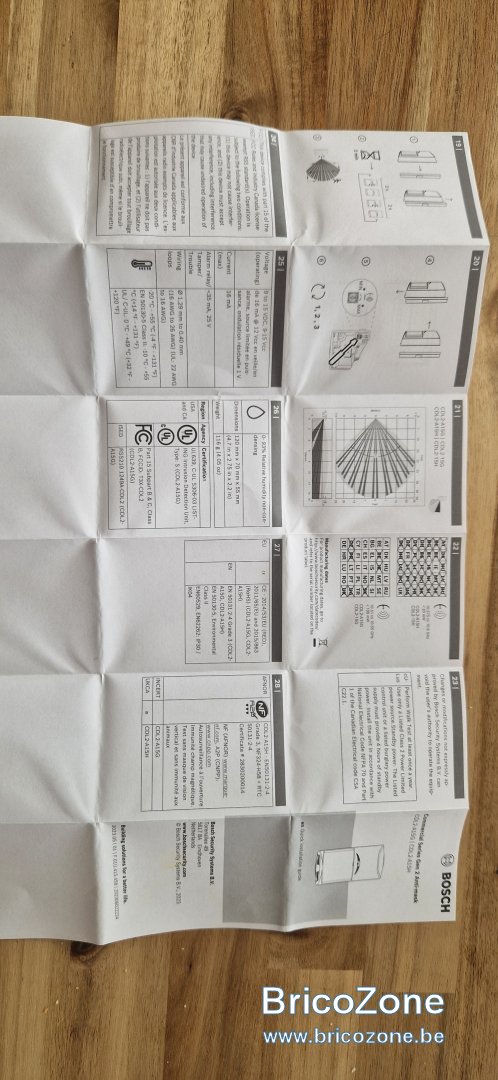

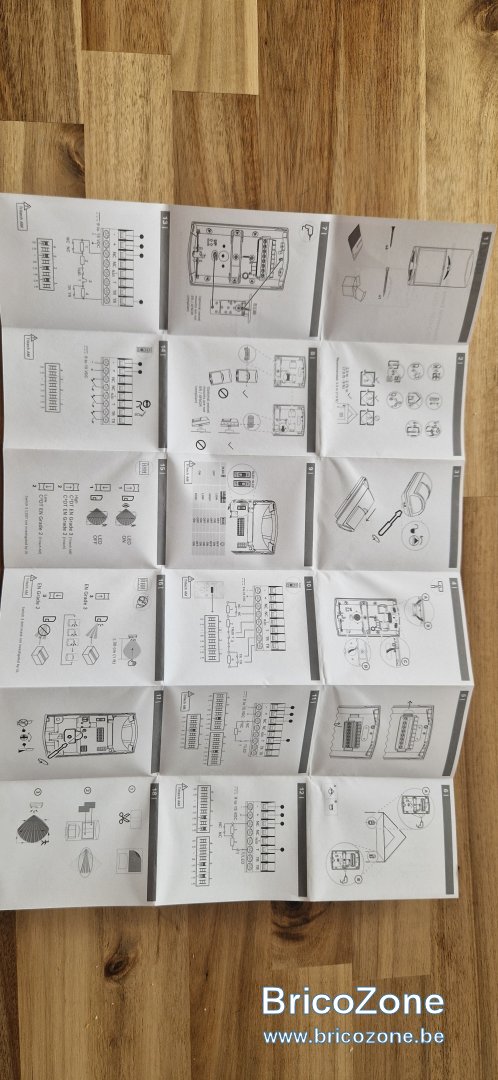

voici la notice



D

Deeennnyyy851

• 17 Août 2024

• #6

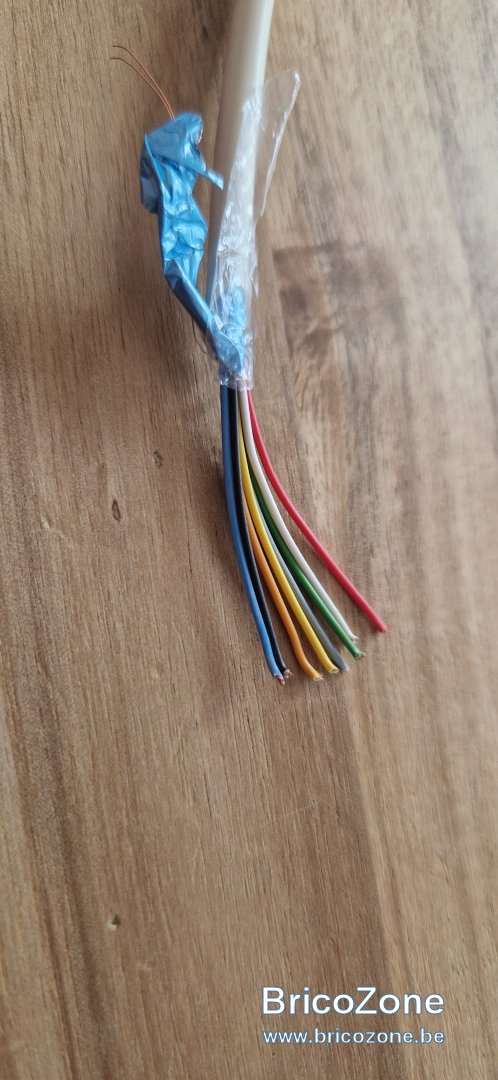

j'ai du cable pour



D

Deeennnyyy851

• 17 Août 2024

• #7

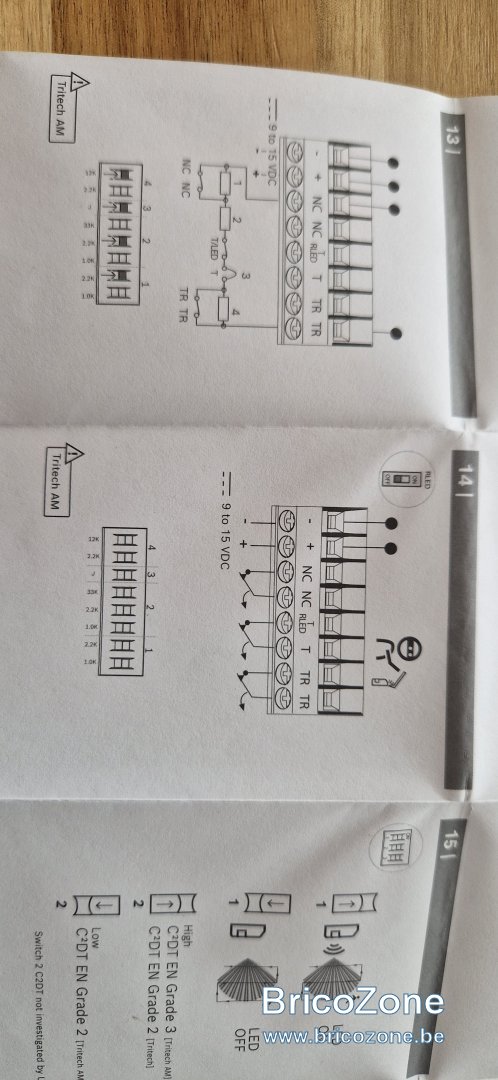

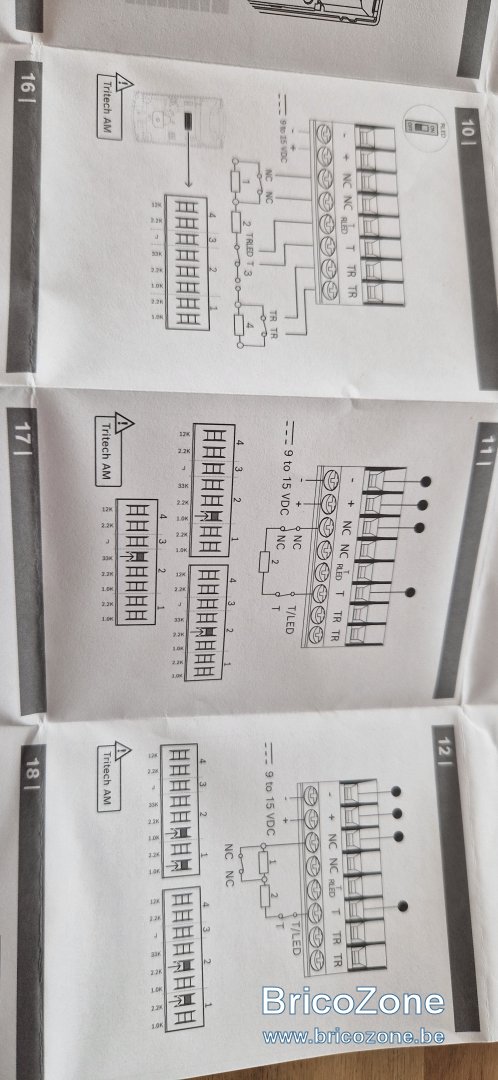

schema



perenoel123

• 17 Août 2024

• #8

Ce detecteur n est pas prévu pour du 230V ,c est un detecteur pour alarme.Tout comme le câble pas prevu pour le 230V câble basse tension en 0,8mm².



D

Deeennnyyy851

• 17 Août 2024

• #9

je ne sais pas le relié pour une lampe ?



perenoel123

• 17 Août 2024

• #10

Non ,il doit être alimenté en 12V continu et les contacts ne donne que des impulsions ne sont pas prévu pour du 230V.Detecteur pour alarme.
