Remplacement va-et-vient Niko par détecteurs de mouvement

qlity

• 29 Octobre 2025

• #1

Bonjour,

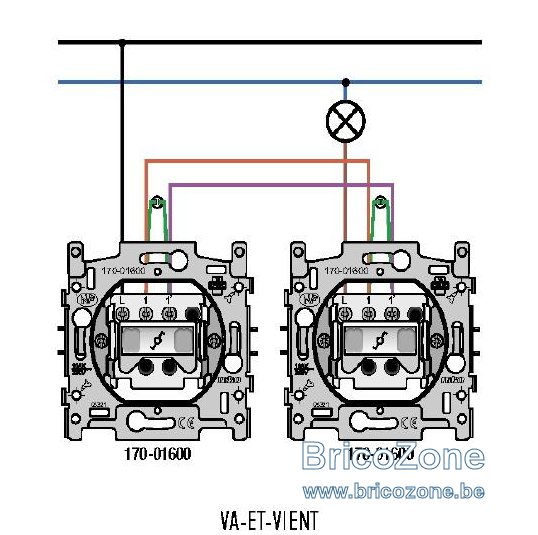

J'ai actuellement une installation va-et-vient Niko avec cette configuration.

Je souhaite les remplacer par 2 détecteurs de mouvement.
Dois-je prendre des détecteurs de mouvements 3 fils ou 2 fils? Et comment dois-je faire le raccordement?

Merci d'avance pour vos réponses.



Arnaud75

• 29 Octobre 2025

• #2

https://www.bricozone.be/t/cablage-...-en-parralleles-et-avec-marche-forcee.105146/



flashman

• 29 Octobre 2025

• #3

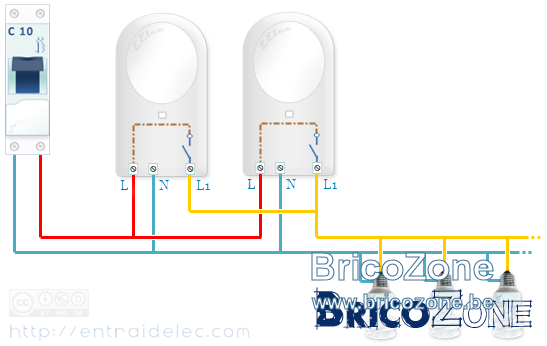

On branche simplement les détecteurs en //, c'est tout.


Pour le choix 2 fils ou 3 fils, il faut regarder au niveau des blochets pour voir si le neutre est présent ou non.
Si pas de neutre, 2 fils
Si neutre présent, 3 fils


En sachant qu'il vaut mieux un 3 fil si possible (vu l'usage de led en général, et, qu'un 2 fils peut laisser un éclairage résiduel dans ce cas).



flashman

• 29 Octobre 2025

• #4



qlity

• 29 Octobre 2025

• #5

Merci pour votre réponse.

Donc, si je comprends bien, ayant respecté le plan Niko ci-dessus, je dois prendre 2 détecteurs 3 fils.

Mais là où je bloque, dans mon schéma, il y a un fils mauve et marron qui créent le lien entre les deux va-et-vient. Dans le schéma que vous indiquez, le cablage semble très différent. Dans votre schéma où se trouve mes câbles mauve et marron?

Merci de votre aide



flashman

• 29 Octobre 2025

• #6

On s'en tape des couleurs... Vous suivez le schéma, c'est tout...

Juste, la terre ne peut servir qu'à la terre, et, si fil en trop, on l'isole, on ne coupe surtout pas.



Arnaud75

• 30 Octobre 2025

• #7

qlity a dit:

Merci pour votre réponse.

Donc, si je comprends bien, ayant respecté le plan Niko ci-dessus, je dois prendre 2 détecteurs 3 fils.

Mais là où je bloque, dans mon schéma, il y a un fils mauve et marron qui créent le lien entre les deux va-et-vient. Dans le schéma que vous indiquez, le cablage semble très différent. Dans votre schéma où se trouve mes câbles mauve et marron?

Merci de votre aide

Cliquez pour agrandir...

Mesurez avec un multimètre vous devriez pouvoir déterminer P et N



xinos03

• 30 Octobre 2025

• #8

Il faut aussi prendre des détecteurs de mouvement ayant la fonction va et vient



flashman

• 30 Octobre 2025

• #9

Mais non, suffit de les mettre en //... Il n'y a absolument aucun besoin d'un détecteur particulier. N'importe lequel convient.

La fonction va et vient, c'est quand on garde un interrupteur (aucun intérêt ici).



BG1000

• 30 Octobre 2025

• #10

Il doit exister des détecteurs de mouvements avec BP de commande supplémentaire et sans doute chainable.

En cas de mise en // bien vérifier que c'est un modèle à contact sec



flashman

• 30 Octobre 2025

• #11

Il n'a pas besoin de bouton, il veut juste 2 détecteurs à la place des interrupteurs..........
