Construction d'une pergola couverte adossée

Dans le forum Toiture, Charpente - par patrickm13 le 17 Janvier 2020

  1. patrickm13

    patrickm13 54 ans, France

    Bonjour à tous

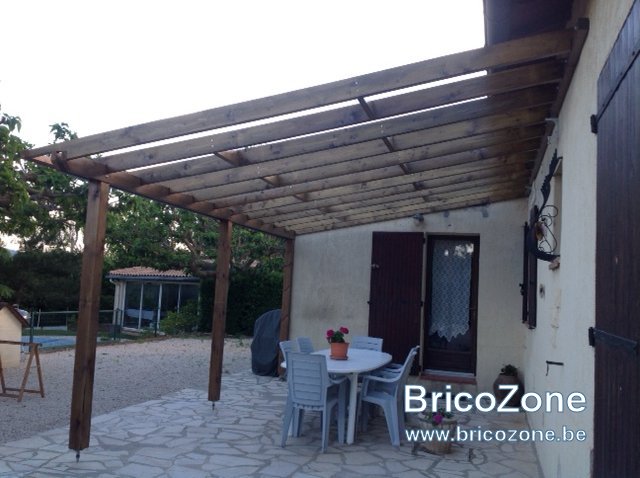

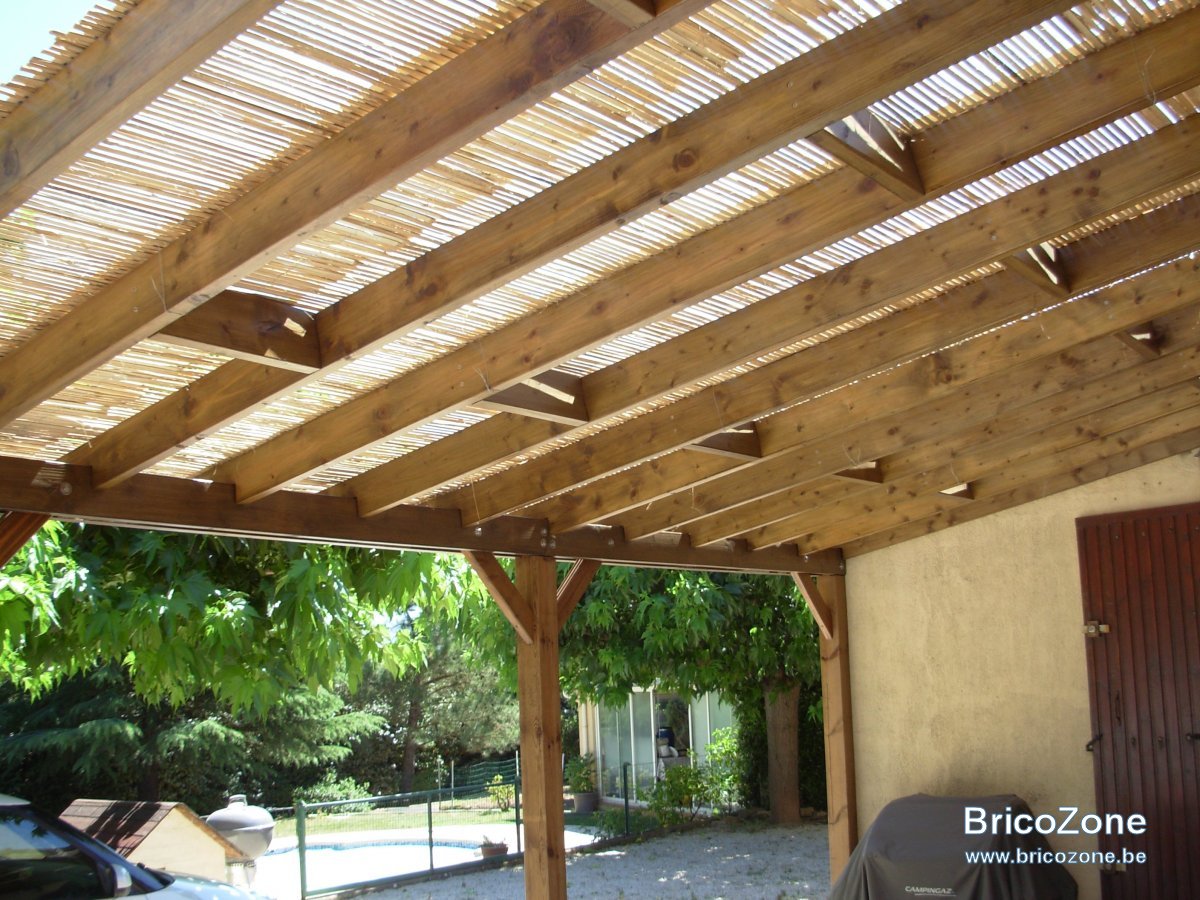

    Je suis à la recherche d’info pour mener à bien un projet de pergola adossée et couverte avec 5 plaques de polycarbonate de 16mm x 4000 de long avec voile dessous ou canisse dessus d'ombrage ajouter en saison pour parer à la chaleur du sud.

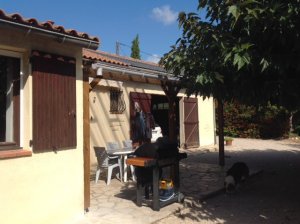

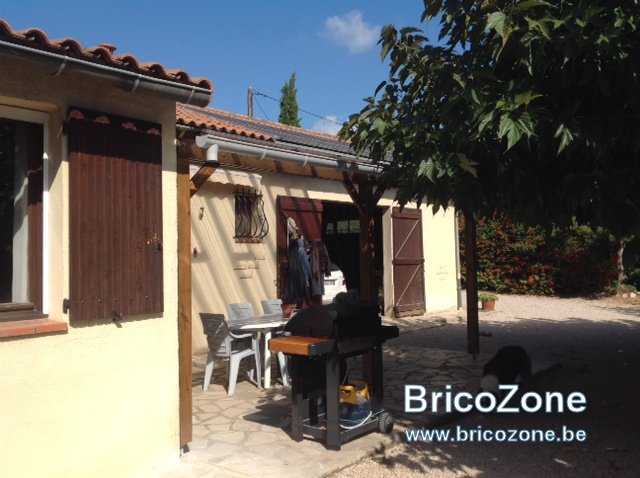

    Ma pergola sera adossée à la la maison mais"coincée" dans l'angle du bâti en L". De largeur au sol 4.72 m (débord d'un seul coté de 0.28m) et de profondeur 3.7m (débord sur le devant de 0.3m).
    Je ne sais pas quelle dimensions de bois prendre pour la structure en autoclave classe 4, les dimensions choisis ci dessous étant celle de mon fournisseur le plus proche et selon les divers post parcouru :

    J'envisage une muralière de 45x190 ou 45x145 avec talon de 45x45 de 5 mètres de long (fixations par goujons de 10 mm scellés chimiquement dans le parpaing, suivant grande longueur du L bâtiment).

    En face il y aura 3 poteaux (14x14?) avec fixation sur pied réglables et goujons de 8 mm scellés chimiquement dans le sol béton de la terrasse. Le premier sera plaqué contre le retour de mur de 3.7m de profondeur (la petite longueur du L bâtiment) le troisième à 4.72m et le second réparti au milieu.

    Des chevrons de 58x168x4000 pour supporter les plaques de polycarbonates (je pense que le 45x145x4000 ne passe pas au calcul?).

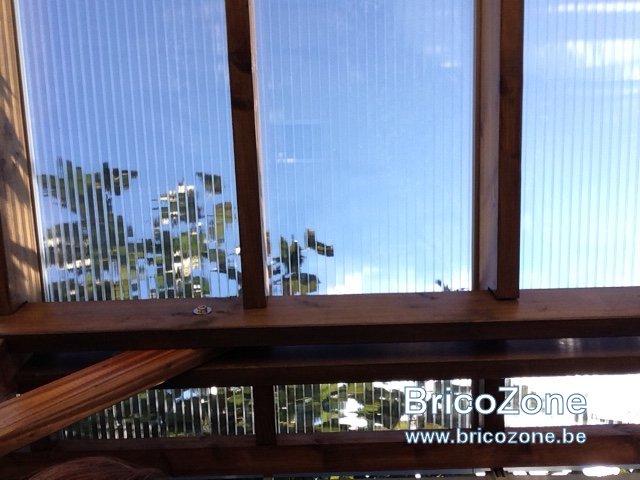

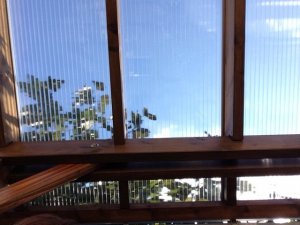

    Une double poutre de 36x145 pour relier les poteaux et des goussets de contreventement 68x68.

    Et une ligne d'entretoises en 36x145.

    Les sections sont elles adaptée?

    Merci à vous pour votre aide.

    Patrickm13

    patrickm13 , 17 Janvier 2020
    #1
  2. fradeco

    fradeco 75 ans, Flandre

    Bonjour,

    Voici pour info, sans prétention, à titre indicatif et sous toutes réserves mêmes quelconques, ce qui résulte d'un calcul simplifié selon l'Eurocode 5
    Si on considère une charge de 108 kg/m² dont 100 kg/m² de charges occasionnelles temporaires +8 kg/m² de charges permanentes uniformément réparties comme suit :
    • Revêtement de toiture polycarbonate ép. 16 mm = 2.5 kg/m²
    • Voile d'ombrage = 0.5 kg/m²
    • Poids propres des solives de résineux autoclave = 5 kg/m²

    Dans cette hypothèse, pour une classe de service 2 (Ambiance humide) il faudrait mettre en oeuvre pour une portée de 3.70 m des solives de résineux autoclave de classe C 24 d'une section de 60 x 190 mm espacées de 107 cm d'axe en axe et ceci sur la base d'un état limite de service dont le résultat du calcul de la flèche nette finale est inférieur à la flèche maximum admise dont la contrainte correspond à la formule. L/350

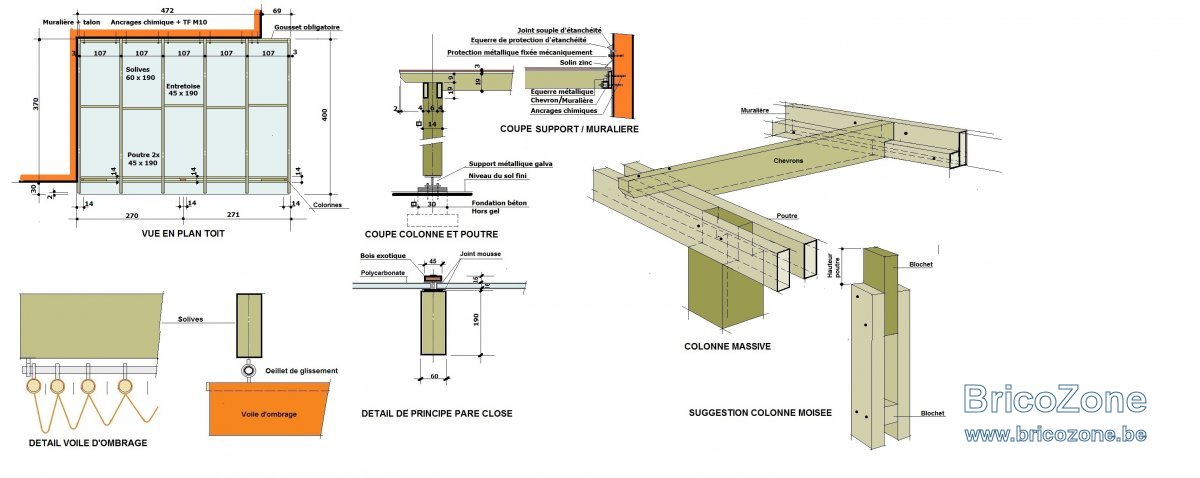

    Ci-après représentation graphique de la suggestion.

    AUVENT patrickm13.jpg
    Bonne réflexion

    fradeco , 17 Janvier 2020
    #2
    intègre aime ça.
  3. patrickm13

    patrickm13 54 ans, France

    Bonjour Fradeco,
    et merci pour encore pour l'aide.
    J'avais oublié de détailler que :
    - la pente de la toiture polycarbonate sera à 11°.
    - le mur de la sablière et bien plus long que les 512 cm de la couverture de pergola (le mur fait 12m), faisant que selon moi le gousset n'est pas nécessaire à cet endroit.

    Le bord extérieur de la troisième colonne est bien à 472 cm du mur, induisant un débord d'environ 40 cm, si ont considère la longueur de la couverture à 512 (avec des plaques de largeur 98 et des supports économique en alu : 2+05+98+0.5+0.8+0.5+98+0.5+0.8+0.5+0.8+0.5+98+0.5+0.8+0.5+0.8+0.5+98+0.5+0.8+0.5+0.8+0.5+98+0.5+0.8+0.5+0.8+0.5+98+0.5+2).
    Cela génère deux ouvertures entre colonne de 217.9 cm : Cela permet t'il de passer avec deux poutres 36x145 ou 45x145 (sinon je reste sur 45x190 et uniquement un gousset intérieur pour les colonnes extrêmes)?

    Pour la solution pare close, je ferais un comparatif avec les profilé économique en alu (H).

    J'avais aussi considéré la solution des poteaux moisés plus faciles à construire. Les chevrons seront bien a la classe de résistance C24 en résineux autoclave classe 4 mais la section disponible chez le fournisseur à côté de chez moi est 68x190 donc plus lourd avec un entraxe de 100 (au lieu de 107).

    Les précisions permettent t'elle de modifier le calcul?

    Merci encore.

    Patrickm13
    (bientôt à l'ombre dans le sud de la France)

    patrickm13 , 17 Janvier 2020
    #3
  4. fradeco

    fradeco 75 ans, Flandre

    @Patrick13,

    Ce que je proposais est indicatif.

    L'entraxe des solives résulte de la dimension des panneaux de polycarbonate de 105 cm + 2 cm de jeux x 400 cm
    Si les panneaux font 98 cm + 2 cm, l'entraxe pour être de 100 cm au lieu de 107 cm. Je viens de regarder le calcul, cela ne change rien à la hauteur qui doit rester de 190 mm avec une épaisseur minimum de 50 mm. Vous pouvez utiliser des 45 x 190 mm, mais dans ce cas la charge occasionnelle temporaire sera de 90 kg/m² au lieu de 100 kg/m².
    Pour la portée des poutres qui passe à 2.18 m au lieu de 2.70 m la section peut être réduite à 2x 45 x 145 mm.
    Les pare closes sont également indicatives.

    Je vous souhaite de bons moments apéritif. :p:laughing:

    fradeco , 17 Janvier 2020
    #4
  5. patrickm13

    patrickm13 54 ans, France

    Merci,
    c'est top de passer sur des poutres 2x45x145, cela me fait la même section que pour les colonnes moisées.

    Ma dernière question sans abuser, porte sur la section des chevrons en 45x190 : si j'ajoute un chevron supplémentaire par plaque (au milieu en réduisant l'entraxe à 50) ne peut ton pas passer sur une section 45x145?

    Encore merci.

    Patrick13

    patrickm13 , 17 Janvier 2020
    #5
  6. fradeco

    fradeco 75 ans, Flandre

    Il est vrai que; si je comprends bien, vous résideriez au sud de la France et les charges de neige, gel et dégel, ne sont pas trop fréquent ce qui a une incidence sur la charge occasionnelle temporaire.
    En prenant en compte une charge occasionnelle de 70 kg/m² et un entre axe de 50 cm, pour une portée de 3.50 m vous pourriez utiliser des solives de 45 x 145 mm.

    fradeco , 17 Janvier 2020
    #6
  7. patrickm13

    patrickm13 54 ans, France

    Merci,
    je pars sur cette option, il neige pas souvent (10 cm maxi dans les bouches du Rhône et au pire un était de maçon fera l'affaire le temps que ça fonde dans la journée). Ma crainte étant plus le vent et la pluie.
    Comme cela une seule et même section me permet peut être d'aller sur une scierie à 2h de chez moi qui commercialise des montants d'ossature en douglas 1er choix autoclave C4 MAIS classe de résistance C18.

    Merci.

    patrickm13 , 17 Janvier 2020
    #7
  8. fradeco

    fradeco 75 ans, Flandre

    Attention, la classe C 18 est moins résistante ELU ( Etat limite ultime) que la classe C 24 en flexion et compression.

    DIMENSIONNEMENT DES OSSATURES :
    ELU : ETAT LIMITE ULTIME, correspondant à un cas de charge exceptionnel, ultime,
    pour lequel la stabilité générale de l'ouvrage doit être garantie, bien qu'étant à la limite de ruine.
    Il correspond à un calcul de résistance des éléments.
    Un tel état est atteint lorsque l'on peut constater
    • Une perte d’équilibre
    • Une instabilité de forme
    • Une rupture d’élément
    • Une déformation plastique excessive
    ELS : ETAT LIMITE DE SERVICE, correspond à l'état au-delà duquel les critères d'exploitation
    ne sont plus satisfait pour une utilisation courante et quotidienne du bâtiment.
    On vérifie :
    • Les déformations et les déplacements des éléments, afin de garantir la pérennité de l’ouvrage.
    • Les déformations ou flèches affectant l’aspect ou l’exploitation efficace de la construction ou provoquant des dommages aux finitions ou aux éléments non structuraux
    • Les vibrations, oscillations ou déplacements latéraux incommodant les occupants, endommageant le bâtiment ou son contenu ou limitant son efficacité fonctionnelle.
    AUTANT SAVOIR

    Dernière édition: 18 Janvier 2020
    fradeco , 17 Janvier 2020
    #8
  9. patrickm13

    patrickm13 54 ans, France

    Oui,
    c'est très préoccupant en flexion et la section 45x145 pour les chevrons ne convient pas.
    Malheureusement la scierie qui est compétitive en tarif (2x mois chers pour le section ci dessus) fait du C18 en grande quantité et uniquement le C24 sur commande. Vu le faible volume de mon projet, je doute que cela reste compétitif pour moi ou attractif pour eux.
    Si je veux pérenniser l'ouvrage avec du C18, il me faut passer soit sur du 63x175 soit du 70x210.

    Sinon retour #4.

    Merci.

    Patrick13

    patrickm13 , 18 Janvier 2020
    #9
  10. fradeco

    fradeco 75 ans, Flandre

    Ce qui handicape votre projet, c'est l'humidité ambiante à laquelle le bois doit faire face naturellement.
    Si en plus il faut réduire les performances du bois. :confused:
    Avec une classe C 18, il faut mettere en oeuvre des solives de 45 x 190 mm tous les 50 cm et une poutre de 2x 45 x 190 mm. La muralière sera de 45 x 190 mm.

    fradeco , 18 Janvier 2020
    #10
  11. patrickm13

    patrickm13 54 ans, France

    Merci fradeco.
    Aucune solive 45x190 en classe de résistance C18 n'est disponible ou fabriquée dans mon secteur ou à 2h de route.

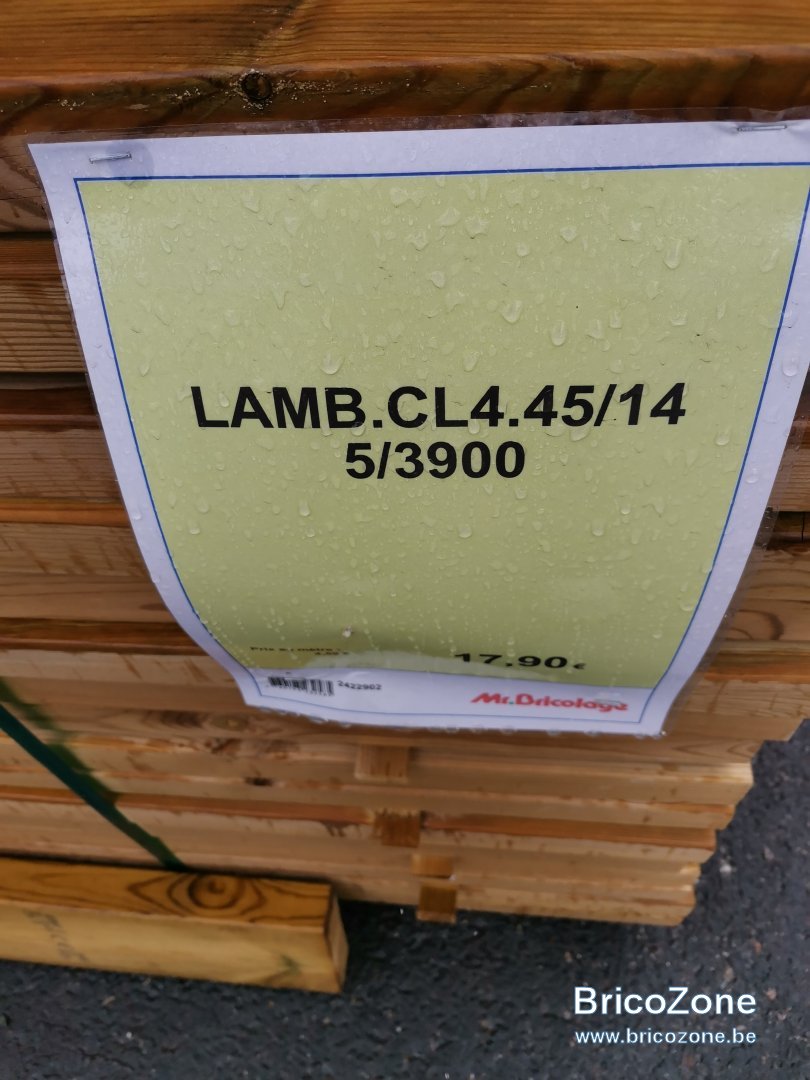

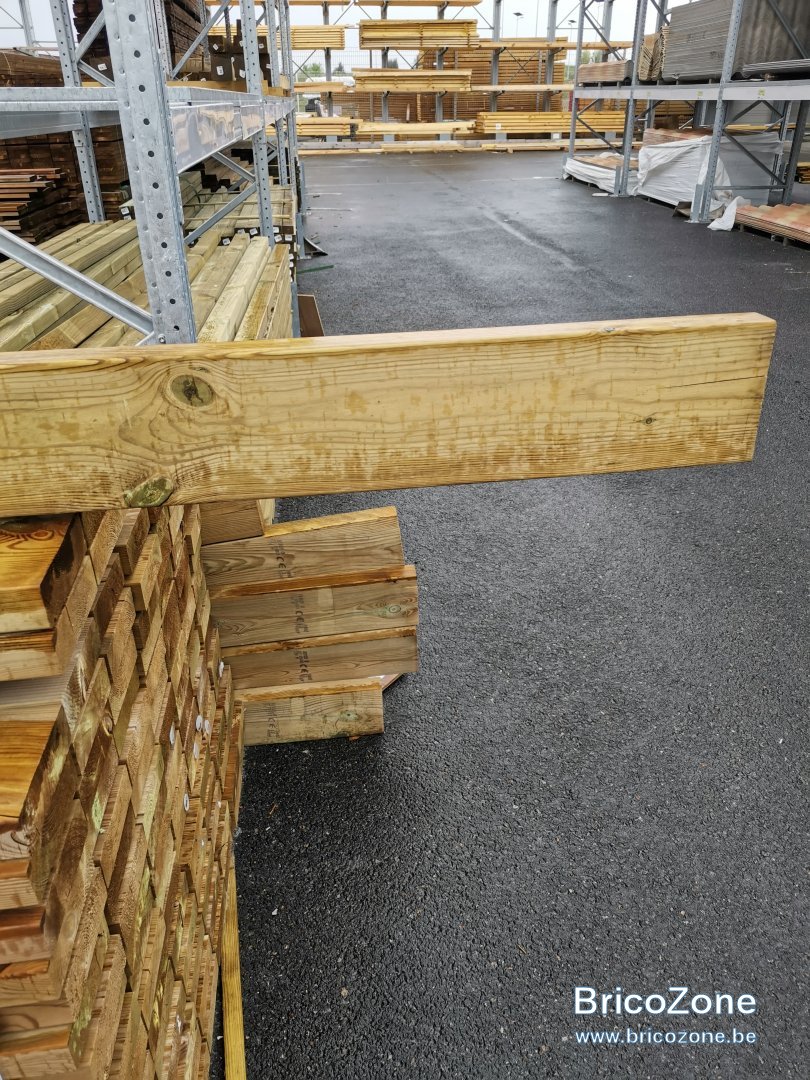

    La seule section trouvée est 45x220 sur une grande surface de bricolage qui ne fournis pas de détail sur la classe (surement de la classe de résistance C18 vue le prix et autoclave C3 en plus). Sans compter que cela fait trop gros visuellement parlant entre les poutres porteuses en 220 (en rapport aux dimensions) et des colonnes en 14x14 massives ou 14x45 moisées. Et c'est sans compter que le gousset tombe pile dans le champs visuel de la fenêtre de la cuisine!

    Non, il vaut mieux que je reste sur une classe de résistance C24 et autoclave C4 certifié par un fournisseur à 25mn du chantier et retour aux éléments du #4 soit : chevrons 45 x 190 mm, (induisant une charge occasionnelle temporaire de 90 kg/m² qui me parait acceptable) et des poutres à 2x 45 x 145 mm avec une portée à 2.18 m.

    Mes questions induites :
    - l'emploi de colonne massives en 120x120 est t'il autorisé ?, si je taille un "blochet" en 45x145 qui va généré un appuis de 37.5 au lieu de 45 (déport de la poutres de 7.5mm).
    - des goussets en 45x90 , 45x120 ou 45x145 obligatoirement?

    Merci pour tes explications et points de détail.

    Patrickm13

    patrickm13 , 18 Janvier 2020
    #11
  12. fradeco

    fradeco 75 ans, Flandre

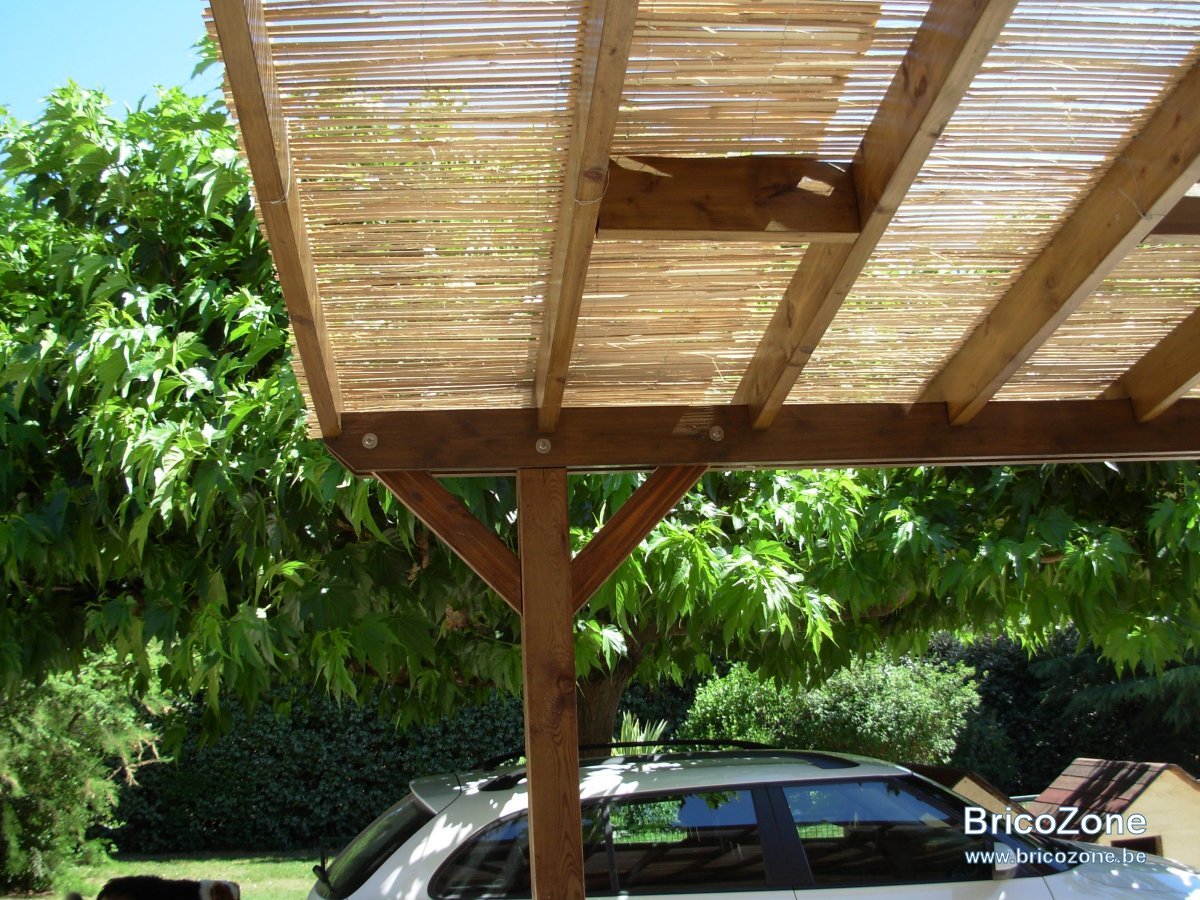

    Oui les colonnes de 120 x 120 mm avec deux découpes de maximum 37.5 x 145 mm en tête.
    Les deux parties de poutres et les colonnes sont assemblées entre elles à l'"aide de tiges filetées.
    Comme les portées sont quand même faibles des goussets de 700 ép. 45 mm sont certainement OK.

    fradeco , 18 Janvier 2020
    #12
  13. patrickm13

    patrickm13 54 ans, France

    Merci.

    Patrickm13

    patrickm13 , 18 Janvier 2020
    #13
