Hello la communauté,

Je compte profiter de quelques jours de congés pour nous construire un meuble qui sera dans l'entrée.
Ce meuble aura pour vocation de servir à :

• ranger qques brols genre écharpes, gants, chasubles, ... d'où les bac Ik*a (qu'on possède déjà)
• déposer le maxicosi ailleurs que par terre et dans le passage.
• coincer le buggy à la verticale, toujours pour éviter de se casser une jambe quand on veut sortir. (bloc rouge)
• Y déposer le cartable de madame, mon sac à dos, etc.

J'ai donc ouvert Sketchup pour la première fois et me suis mis à un peu jouer avec, pour obtenir un résultat presque concluant.

Je suis maintenant à la recherche de tous les bons conseils que vous pourrez me prodiguer, et voici déjà une série de questions

1. Comment faire pour avoir des plans bien précis et net, j'ai du mal avec les ajustements sur sketchup
2. Est-il possible d'obtenir facilement la dimension de chaque pièce dessinée ?
3. En bois, je comptais faire la structure en MDF 22mm, avec probablement les planches horizontales dans un bois un peu plus beau. Ca tiendra ?
4. Sachant que je n'ai pas de Lamelo, comment faire mes assemblages ? Je veux bien dépenser un peu de sous pour ce genre de truc (Kit assemblage discret Wolfcraft) ou autre, en restant pas trop cher
5. Si je fais un assemblage par vissage, quel type de vis prendre ?
6. Comment faire pour avoir de belles découpes bien droites et identiques. Je pensais "coincer" une règle de plafonnage avec des serres-joints et faire mes découpe à la circulaire. (ou l'un d'entre vous peut m'offrir une petite Festool avec son rail et son établi )
7. Vous avez un truc (site, logiciel, autre) pour optimiser les découpe en fonction des dimension nécessaires et celles des panneaux ?

Les dimensions sont 150 cm en hauteur, 95 en largeur et de 18 à 64 en profondeur. Le tout étant défini par la disposition de mon hall d'entrée.

Merci tout plein.

Suric@



omega.067

• 27 Juillet 2017

• #2

hello
faudrait que "Eljub" ou "Rabot" passent par ici, il sont de bon conseil
Michel



Ivecoceg

• 27 Juillet 2017

• #3

Alors pour répondre en gros et d'un point de vue personnel:

1. Pas le choix, il faut dessiner les "nœuds" sur Sketchup pour avoir une idée, mais le schéma que tu as fait semble suffisant pour se rendre compte de tout
2. Sktechup dispose d'un outil de cotation et un outil de mesure qui permettent d'avoir les dimensions des pièces à réaliser
3. A priori oui. Le MDF manque de rigidité mais vu la structure, il ne devrait pas y avoir de souci
4. Le kit Wolfcraft tel que présenté ou le Kreg Jig sont tout à fait corrects, ils sont d'ailleurs utilisés par beaucoup de monde sur le forum
6. Il y a la possibilité de les faire couper chez les grossistes en bois. Sinon, l'option scie circulaire et règle fonctionne très bien., il faut juste bien tenir compte de l'écartement de la lame par rapport au guide. C'est ce que je fais habituellement.
7. Aucune idée... Perso, je dessine les pièces sur Autocad et je regarde pour optimiser les découpes.



dexter236

• 27 Juillet 2017

• #4

Obligé d'être en MDF de 22? En 18 ce sera déjà pas mal!

Si tu as l'occasion d'avoir du MDF teinté dans la masse (le noir se trouve facilement), ça peut être sympa.

Autrement, va regarder tout ce qui est bon multiplex plaqué bouleau/pin/hêtre etc...un peu cher mais assez beau et ne demande qu'un ponçage + vernir/huiler.

Ne pas oublier les panneaux en chêne "massif", sapin etc.

Pour l'assemblage, tout dépend si tu veux bricoler plus tard ou non. Il y a pas mal de solutions:

- Tourillons: avec le système Wolfcraft ça le fait assez bien. Pas toujours précis (prendre son temps) mais invisible!

- Vis Kreg: cher si tu ne comptes pas l'utiliser plus tard. Très pratique mais à voir en fonction de ton assemblage car les vis sont visibles.

Pour le fixe au mur, tu peux tenter le "french cleat" (tu verras vite ce que c'est sur Youtube).

Avec quelques essais, la circulaire, une règle alu des de quoi serrer le fera.

NB: ce n'est que mon avis, certains sont plus "pros" que moi! ;-)



jean_marc_cse

• 27 Juillet 2017

• #5

Hello,

je suis du même avis que les 2 intervenants précédents:
- ton plan sketchup est suffisant pour la réalisation de ton projet
- les découpes avec scie circulaire/règle, c'est ce que font 90% des gens ici (on n'a pas tous un combiné bois/ scie sous table de grande largeur ) et ça ira très bien pour un projet comme celui-ci
- niveau rigidité, pas de soucis: au vu des dimensions et du design de l'ensemble, pas de problèmes à prévoir.
- pour les assemblages, en étant un peu minutieux (prendre son temps...), tu peux simplement faire avec de simples tourillons et des pointes à centrer; c'est très économique, simple à mettre en oeuvre et si on prends son temps, ça va tout seul. (pointes de centrage pour chevilles/tourillons, coûte quelques euros dans n'importe quel GSB).
- tu peux aussi visser, avec des vis à bois toutes simples, pas trop grosses (3mm, 40mm de long par exemple) en faisant de bons avant trous pour ne pas exploser tes panneaux. Si pas sur de ton coup, faire un essai préalable avec 2 chutes.
- pour les 2 etagères (celle du maxi cosy et celle d'en dessous, tu peux aussi le faire prendre appui sur 2 tasseaux fixés dans la paroi verticale : vu la hauteur, ce sera très peu visible mais surtout ce sera très costaud. Alternativement, tu peux utiliser ces petits pins en métal qu'on utilise pour les étagères de meubles de cuisine, souvent (https://fr.aliexpress.com/store/pro...layer-shelf-clamp-click/325943_747225308.html) je ne sais pas comment on appelle ça

bref, les possibilités ne manquent pas !



jean_marc_cse

• 27 Juillet 2017

• #6

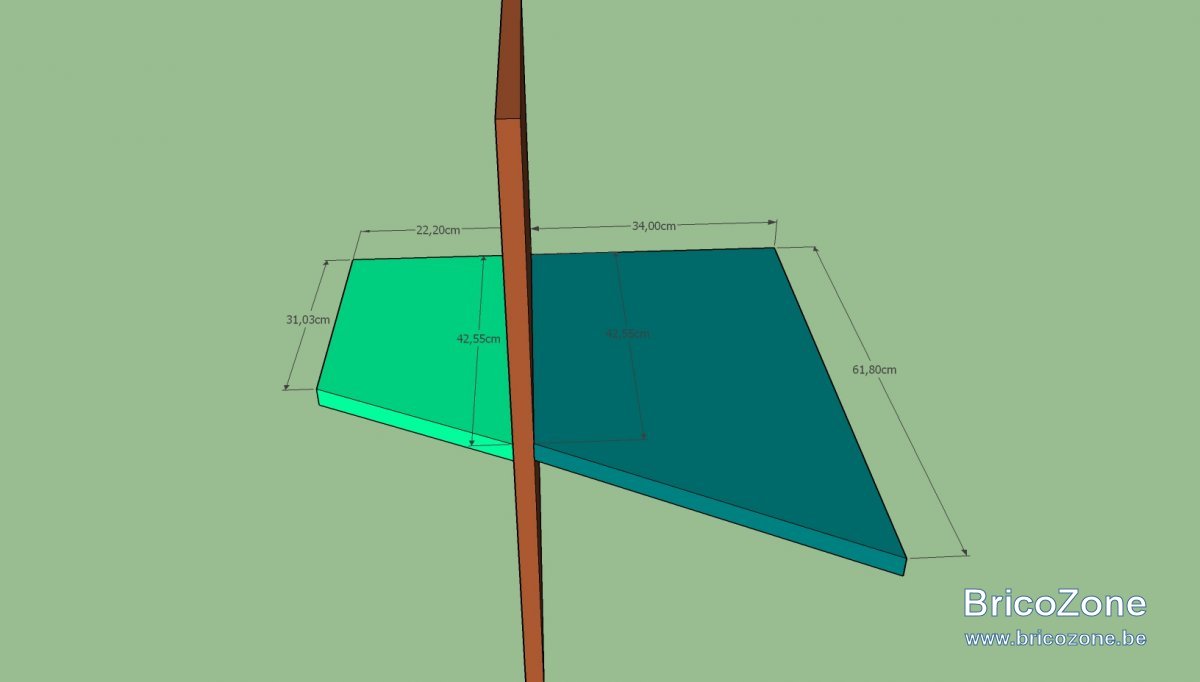

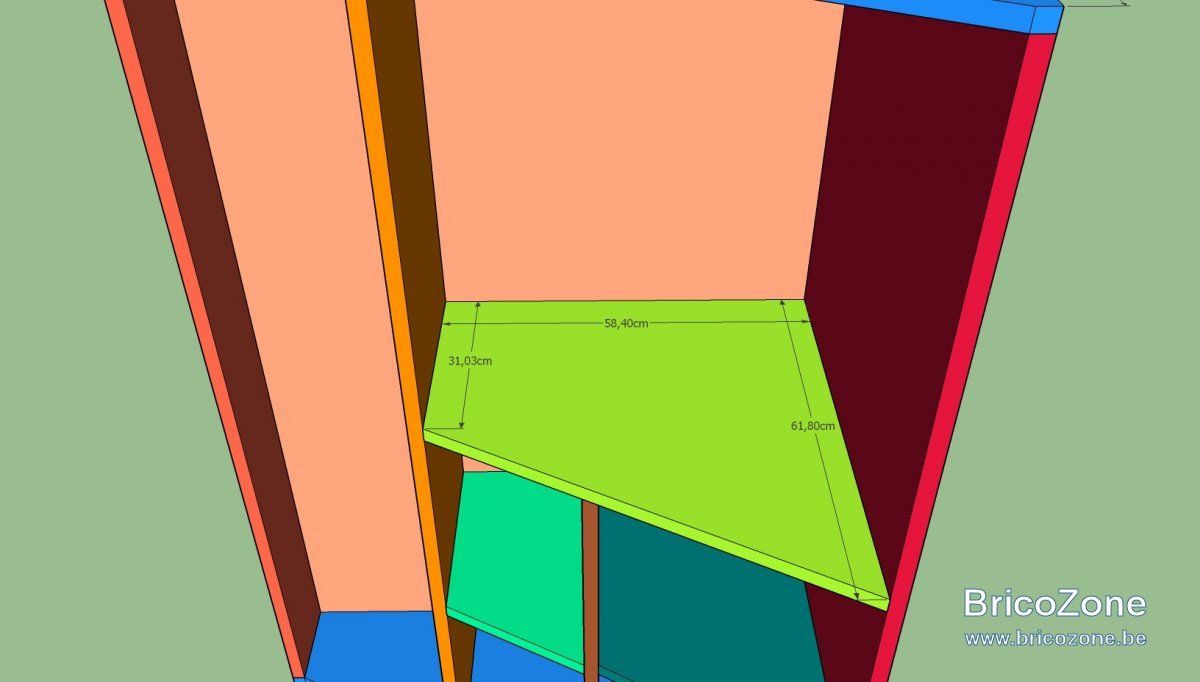

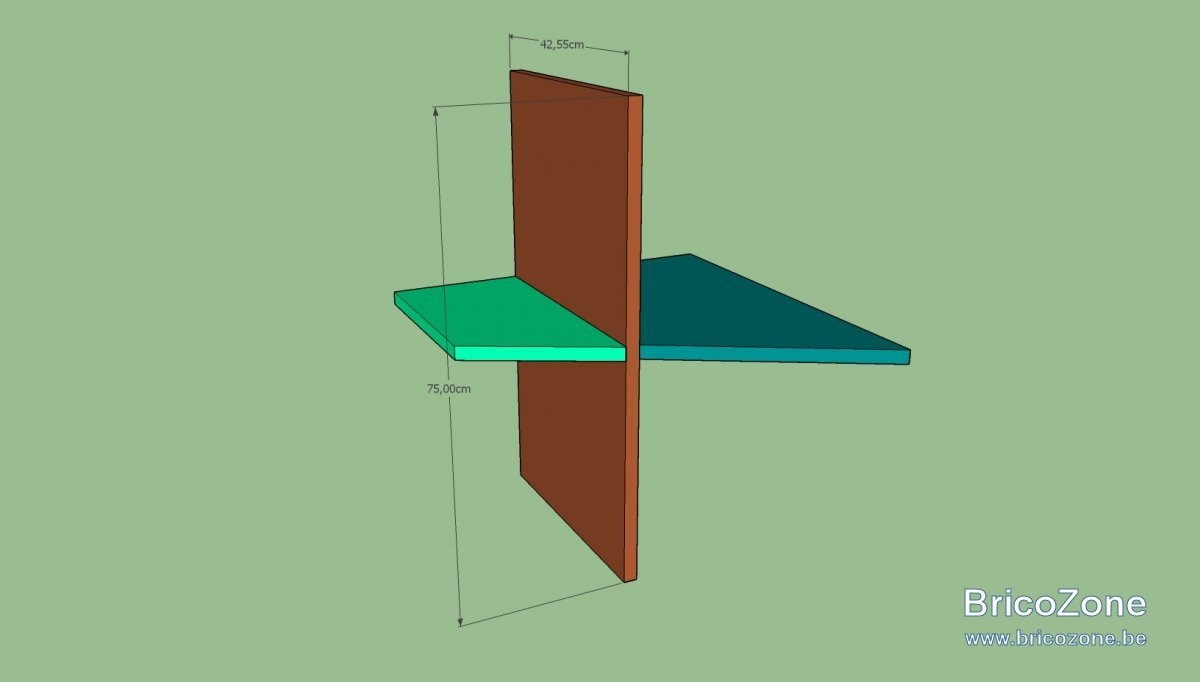

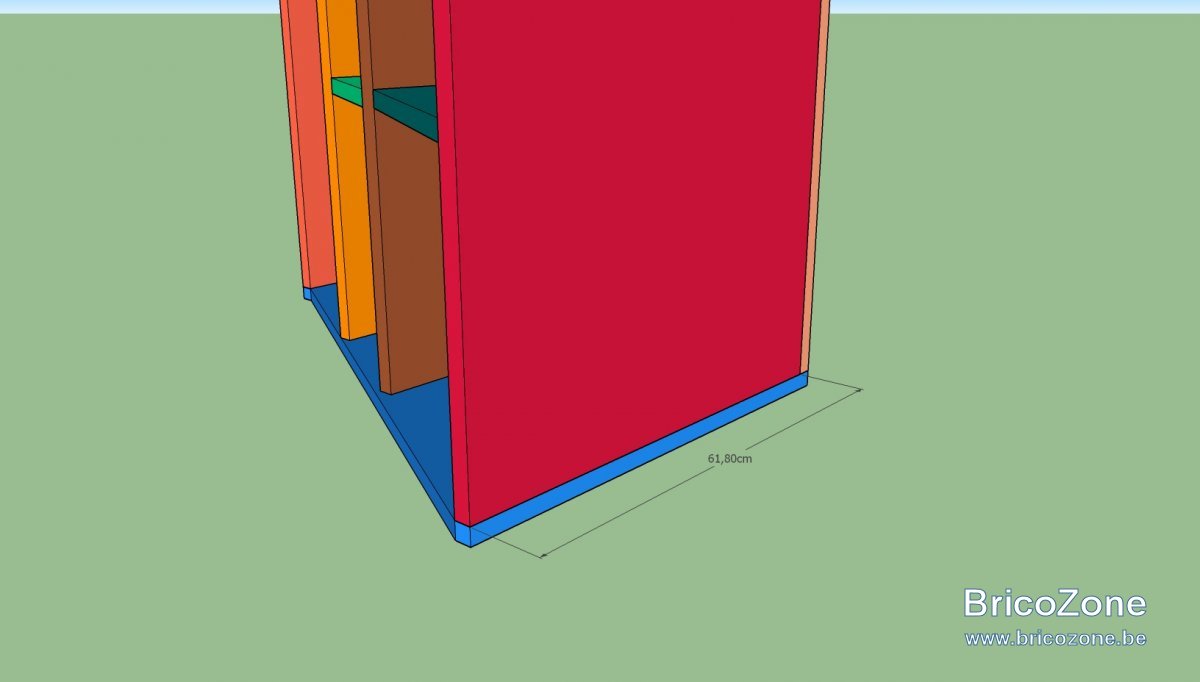

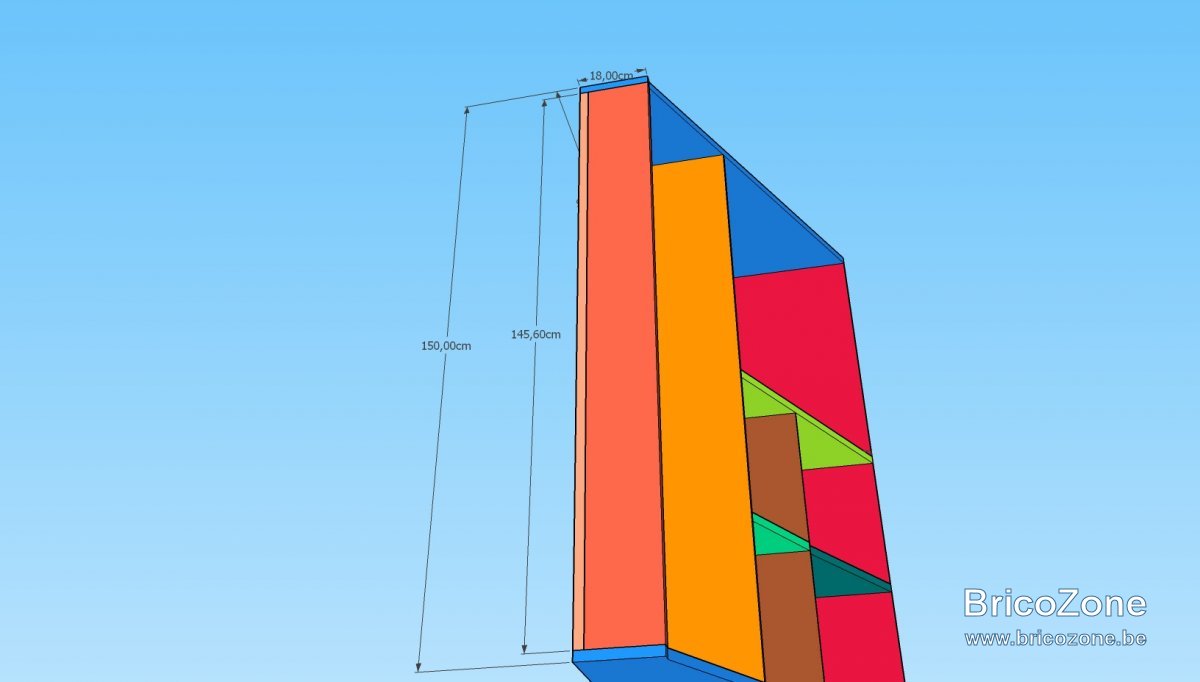

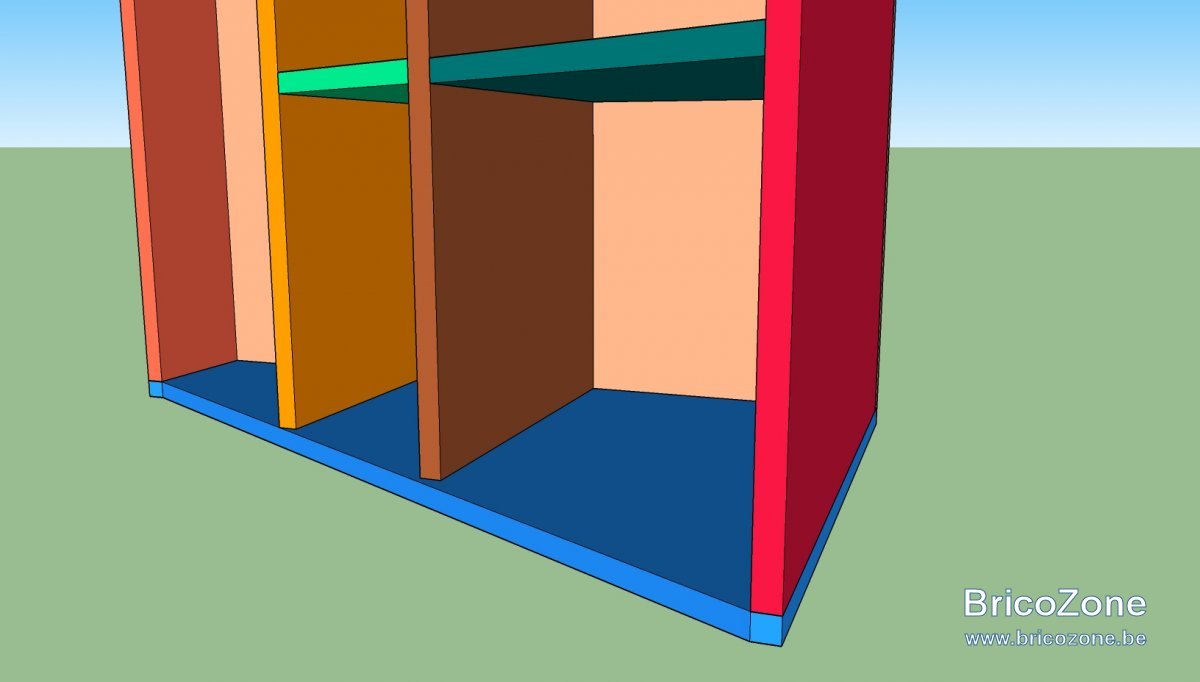

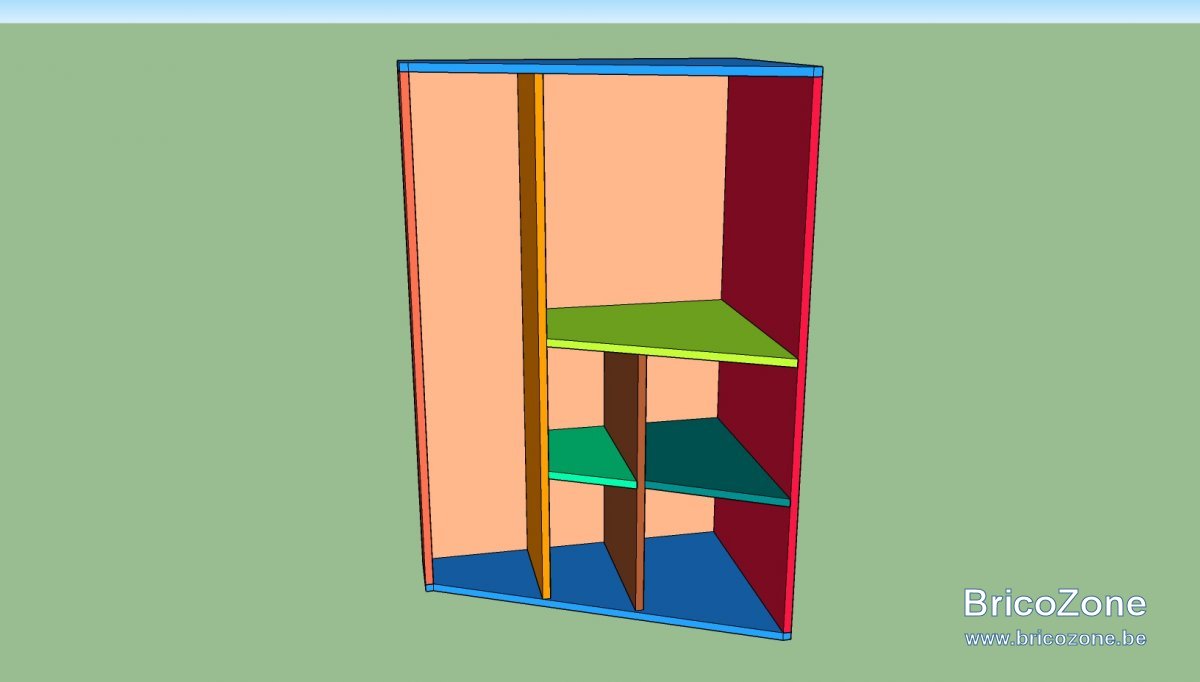

Au niveau structurel, ça donnerait un truc comme ça (une couleur par panneau)

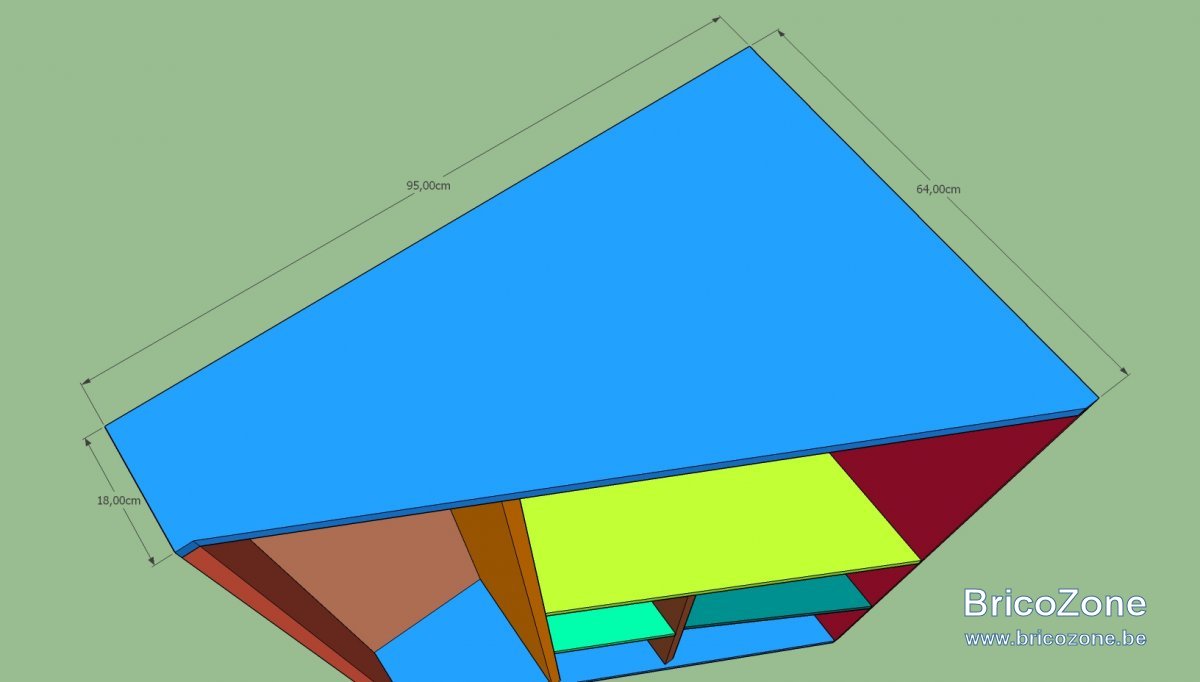

avec ça, tu peux tout coter avec l'outil cotation de sketchup (exemple)

Pour les assemblages, si tu visses par endroit, un petit moyen tout facile pour que ce soit beau à l'arrivée (j'ai fait les photos avec des chevrons, mais le principe reste le même ici en gros):
https://photos.google.com/share/AF1...?key=RV8teFNMSThJaHFWQnBfLTNnQ0h5ck9uekJfRTZ3

bon travail



Suric@

• 27 Juillet 2017

• #7

Merci à tous pour tous ces bons conseils que je vais tenter de mettre en œuvre.

Je pensais partir sur du MDF pour sa facilité de travail, mais aussi pour pouvoir facilement le peindre avec le fond de pot du mur d'en face.

Un doute persiste sur l'épaisseur : 18 ou 22 (ou autre ). @Ivecoceg dit que c'est souple, mai que la structure fait que ça ira, tandis que dexter236 dit que le 18 est suffisant.

jean_marc_cse : merci beaucoup pour ces plans redessiné et ces conseils. Je ne pense pas utiliser les petits ergots métalliques dont tu parles, parce que je ne compte pas bouger mes étagères une fois en place et n'ai pas envie de faire pleins de trous. Je compte limiter aux max les trous, vis et autres visibles.

Re merci



dexter236

• 28 Juillet 2017

• #8

Qui peut le plus peut le moins. En 22 ce sera un peu plus lourd. Dans ton cas ça ne posera pas de souci.



Ivecoceg

• 28 Juillet 2017

• #9

Suric@ a dit:

@Ivecoceg dit que c'est souple, mai que la structure fait que ça ira,

Cliquez pour agrandir...

Je disais de manière générale que le MDF est souple.
Mais je suis aussi d'avis que du 18mm sera suffisant et plus facile à travailler.


@jean_marc_cse

Pour cet assemblage, j'aurais fait le contraire.
Un grand plateau horizontal plutôt que les deux petits (en vert) et c'est la planche brune que j'aurais coupé en deux.
Ca augmenterait la rigidité



jean_marc_cse

• 28 Juillet 2017

• #10

Ivecoceg a dit:

Pour cet assemblage, j'aurais fait le contraire.
Un grand plateau horizontal plutôt que les deux petits (en vert) et c'est la planche brune que j'aurais coupé en deux.
Ca augmenterait la rigidité

Cliquez pour agrandir...

Tu as évidemment raison Ce sera en plus plus facile à assembler, et sans doute plus joli.



Ivecoceg

• 28 Juillet 2017

• #11

Et tant qu'à faire, couper la tranche devant la planche brune de biseau pour qu'elle suive l'alignement des planches vertes.
En travaillant avec des angles ronds et une bonne scie circulaire, ce n'est pas beaucoup plus difficile que de couper droit.



jean_marc_cse

• 28 Juillet 2017

• #12

J'ai fait exprès de montrer des coupes droites, mais mon dessin original était bien comme tu le décris. J'ai voulu sur le plan privilégier la simplicité de construction. C'est clair que si je réalisais ce meuble, je ferais comme tu dis...



Ivecoceg

• 28 Juillet 2017

• #13

Je n'en doutais pas un instant



Suric@

• 28 Juillet 2017

• #14

Je comptais effectivement faire des coupes à angles et faire ma découpe dans le panneau vertical.

Par contre ivecoceg tu par d'angles ronds, c'est quoi ?



Ivecoceg

• 28 Juillet 2017

• #15

Je parlais de mesures d'angle ronds (15°, 30°, 45°, ...)
C'est plus simple pour régler les outils.

Donc bien vérifier les mesures pour ne pas te retrouver à devoir faire une découpe à 23,12° par exemple



jean_marc_cse

• 28 Juillet 2017

• #16

@Suric@ ce post pourrait t interesser tres fort
https://www.bricozone.be/t/meuble-mdf-sur-mesure.101537/



Suric@

• 28 Juillet 2017

• #17

jean_marc_cse a dit:

@Suric@ ce post pourrait t interesser tres fort
https://www.bricozone.be/t/meuble-mdf-sur-mesure.101537/

Cliquez pour agrandir...

C'est (entre autre) celui qui m'a donné l'envie de faire le mien

Il y a aussi le placard réalisé sur travaillerlebois.com et les posts meubles TV et d'entrée (de je ne sais plus qui sur ce site, que j'ai du mal à retrouver via mon smartphone)



Suric@

• 9 Août 2017

• #18

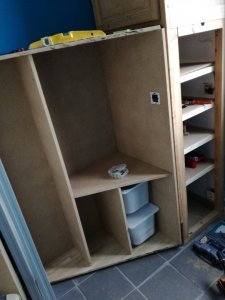

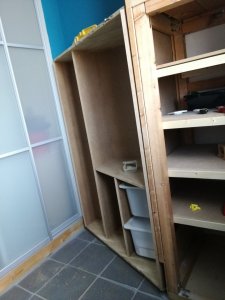

2 demis journées de travail, pour un résultat que je trouve pas trop mal (pour une première).

J'ai changé un peu les plans en cours de route, je n'ai mis qu'une seule horizontale intermédiaire, et les bacs sont sur coulisse (un morceau de latte fixée à l'horizontale), j'ai du déplacer un interrupteur, qui est donc venu dans mon meuble et pour une raison purement financière, la planche horizontale intermédiaire est en mdf et non en chêne comme celle du haut et du bas. Elle sera donc peinte comme le reste.

Reste à faire :

• le solidariser avec l'étagère d'à côté (qui sera fermée)
• poncer le tout
• huiler le bois brut qui le restera (haut et bas)
• peindre le mdf
• refaire des photos et les publier ici



Suric@

• 20 Août 2017

• #19

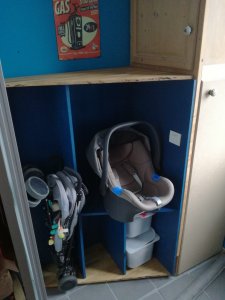

La version peinte et huilée, avec (une partie ) du "brol" rangé.



dexter236

• 20 Août 2017

• #20

Nickel! Belle intégration dans l'espace.
