Cookéo - problème de verrouillage de couvercle

Dans le forum Electro Ménager - par isouBrico le 29 Décembre 2020

  1. isouBrico

    isouBrico Luxembourg

    Bonjour à tous,

    Hier, j'ai posté une question dans le forum électricité sur le fonctionnement d'un électro-aimant; mais je me rends compte que mon post, pour sa partie résolution du problème (=réparation), a plus d'intérêts de se trouver dans ce forum. En outre, je constate qu'il n'y a encore aucun message concernant ce produit. Voici donc mon problème...

    J'ai un robot multi-cuiseur Moulinex Cookéo qui fait des siennes... Si il veut bien cuire, et chauffe correctement, dès que je choisi un programme qui demande la fermeture du couvercle (cuisson sous pression par exemple, ou si la recette demande de passer à l'étape "fermeture du couvercle"), ça ne fonctionne pas. Pas de code d'erreur, juste "fermer le couvercle" et un bruit stridant répétitif qui rappelle qu'il n'ira pas plus loin tant que le couvercle n'est pas fermé. Je précise que la poignée de fermeture est bien activée jusqu'au bout et que le couvercle ne peut pas s'ouvrir.
    [​IMG]

    Par contre, je sais qu'il peut aussi détecter que le couvercle est fermé car après quelques minutes de cuisson en mode "dorer" avec le couvercle fermé, l'appareil m'a dit que ce mode s'effectuait avec le couvercle ouvert, et il s'est mis en sécurité (impossible d'ouvrir le couvercle, j'ai débranché et j'ai attendu que la température redescende). Mais peut-être a-t-il détecté que la chaleur était trop forte à l'intérieur et en a déduit que le couvercle était fermé.

    Bref, j'ai ouvert la bête après avoir regardé pas mal de tutos sur le net. A priori, rien à signaler dans la partie basse de l'appareil, tout est propre et tous les connecteurs sont bien enfichés (pas de photo prise). Au niveau du couvercle, c'est presque pareil: connecteurs bien enfichés et qui semblent propres (pas fondus, pas cramés). J'ai donc porté mon attention sur le "levier de verrou": cette pièce est activée par la poignée de fermeture du couvercle, et permet de débloquer (ou activer) la petite pièce qui garde le couvercle femé. Le levier de verrou est muni d'un électro-aimant qui vient se positionner près d'un faisceau. (verrou en position "fermé" sur les photos)
    Voir la pièce jointe 84223 Voir la pièce jointe 84224 Voir la pièce jointe 84225

    J'aimerais connaitre le mode de fonctionnement de cet électro-aimant et savoir si le petit dépôt de pâte mole (genre plasticine compacte) sur son flan droit est usuel ? J'aimerais également pouvoir tester si le problème vient de l'électro-aimant ? (puis-je placer un "simple" aimant à la place?) ou du faisceau ? Enfin, toute idée sur l'origine du problème (et sa solution !) est la bienvenue.... Merci!

    Isou

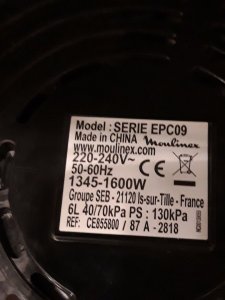

    Référence et vue éclatée de l'appareil à toutes fins utiles
    https://www.spareka.fr/media/diagram/em_ve_26224.pdf

    isouBrico , 29 Décembre 2020
    #1
  2. roomulus

    roomulus 25 ans, Namur

    Bonjour,
    Si le verrouillage se fait bien, c'est que l'électro-aimant et sa commande sont OK.
    Voir plutôt du côté des 2 capteurs de fermeture du couvercle.
    Il y en a un qui est visible sur les photos, avec un fil rouge et un fil blanc (et l'autre a deux fils blancs).
    Le carré blanc sur le levier métallique est un aimant.
    Les capteurs sont probablement de type REED donc il est possible de les tester avec un ohmmètre.
    Le contact doit se fermer à l'approche d'un aimant.

    Dernière édition: 30 Décembre 2020
    roomulus , 30 Décembre 2020
    #2
  3. isouBrico

    isouBrico Luxembourg

    Merci roomulus; par contre, j'ai bien peur de ne pas suivre toutes les explications...
    1) le verrouillage se fait quand la chaleur monte trop dans la cuve, il y a une tige qui monte dans le couvercle et qui empêche le verein de sortir -> le couvercle ne peut pas s'ouvrir
    2) si le carré blanc sur le levier métallique est un simple aimant, je pourrais tester avec un aimant plus fort ?

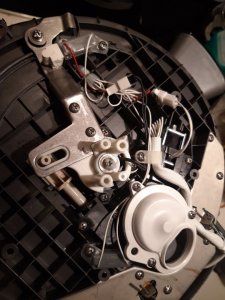

    3) ok pour le capteur avec fil rouge et fil blanc; il est activé par l'aimant. Par contre, par quoi est activé l'autre capteur ? (je joins une photo) 20210101_190241[1].jpg
    4) je pense avoir un ohmmètre, mais que dois-je tester et comment ?
    Encore merci pour votre aide précieuse !
    Meilleurs voeux à tous.

    isouBrico , 1 Janvier 2021
    #3
  4. roomulus

    roomulus 25 ans, Namur

    Aucune idée. Je n'ai jamais dépanné de Cookeo :D


    Ohmmètre sur le calibre le plus faible (ou en mode "beeper" ou test diode "->|-"), tester entre le fil rouge et le blanc. Le contact doit être normalement ouvert et doit se fermer à l'approche de l'aimant.

    roomulus , 1 Janvier 2021
    #4
  5. isouBrico

    isouBrico Luxembourg

    Merci encore... Je vais voir si je sais faire le test, mais c'est pas gagné. J'espère que d'autres bricoZoneurs auront d'autres infos pour avancer.
    Bonne soirée.

    isouBrico , 1 Janvier 2021
    #5
  6. isouBrico

    isouBrico Luxembourg

    Sinon, une idée d'où je peux commander/acheter l'ensemble capteur en Belgique ou Luxembourg ? J'ai la référence, mais sur les sites internet que je trouve, c'est essentiellement en France et les frais de port sont assez élevés. Merci.

    isouBrico , 1 Janvier 2021
    #6
