Court circuit et disjoncteur qui ne saute pas

F

Freit

• 19 Mai 2017

• #1

Bonjour à tous !

Je me suis inscris récemment car j'ai trouvé beaucoup de réponses à mes questions sur ce forum.

Néanmoins je me creuse la tête depuis cet après-midi en faisant le coffret électrique d'un studio que je viens d'acheter...

Anciennement des fusibles, j'ai mis en place des disjoncteurs. Mais au moment de contrôler ma non continuité entre phase et neutre je me suis aperçu qu'il y a un court circuit au niveau de mon circuit cuisine...

J'ai donc deux questions:

Pourquoi mon disjoncteur 32A ne saute pas, et pourquoi aucun des autres disjoncteur ne saute alors que mes neutres sont pontés ?...

Merci d'avance et pardonnez moi si vous voyez quelque chose qui vous fait bondir...Je suis novice..



F

Freit

• 19 Mai 2017

• #2

supertoto a dit:

Question : comment mesurez vous votre court circuit ? qu'est ce qui est branché sur votre circuit cuisine?

Cliquez pour agrandir...

Hello !
Il y a une plaque de cuisson et un frigo branchés sur domino (merci l'ancien proprio).
Et je sais que le court circuit viens du frigo, vu que c'est branché sur Domino j'ai pu mesurer la continuité entre phase et neutre en ohmmetre.



F

Freit

• 19 Mai 2017

• #3

Oui oui si je debranche le frigo il n'y a plus de court-circuit phase neutre. Donc je sais ue mon frigo est hs...
Et oui le courant est bien branché, le frigo s'allume et les plaques aussi.

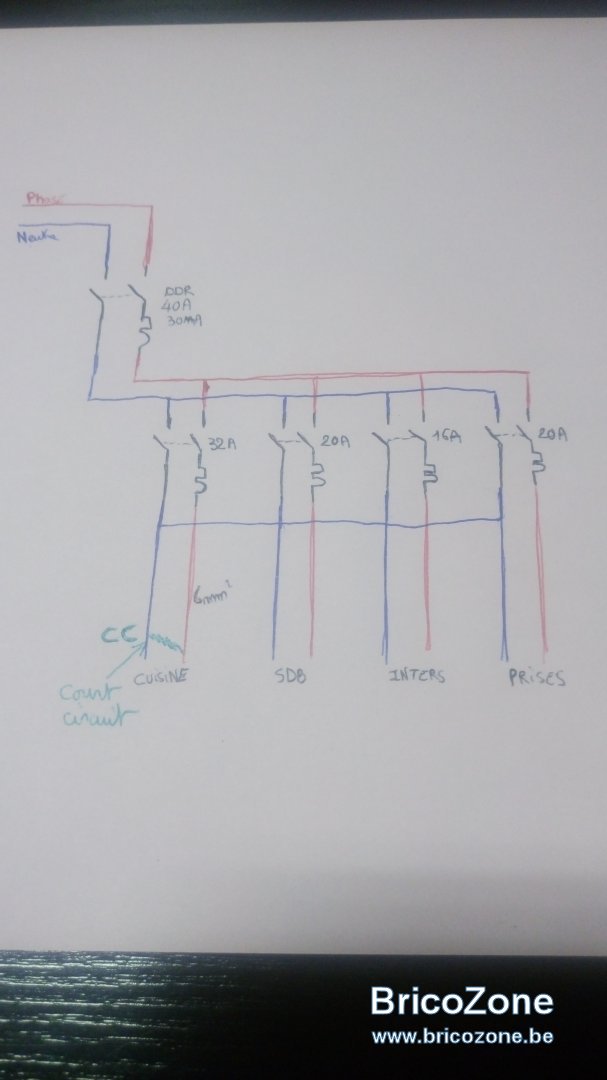

Du coup, et vu que je suis pas têtu, j'ai débranché le frigo et les plaques. (plus aucun éléments sur le circuit) et j'ai directement fais un pont entre phase et neutre sur le circuit comme indiqué en vert sur ma photo.

Mais pareil le disjoncteur ne saute pas...



F

Freit

• 19 Mai 2017

• #4

Je viens d'aller voir, j'ai débranché mon frigo (le miens de ma résidence principale qui fonctionne très très bien) et j'ai tester la continuité phase neutre...Ah oui ça sonne ! J'aurais jamais cru oO
Merci pour ton savoir
Cela n'empêche que même en pontant le circuit rien ne saute...
Il faut que je vérifie mon coffret demain et que je refasse le test... Effectivement il n'y a pas 36 solutions



F

Freit

• 19 Mai 2017

• #5

Aucune chance que je soit en direct sur le compteur, ça j'en suis sûr et certain.

Oui je suis un peu barbare hahaha

Merci encore, je vous tiens au courant samedi pour les vérifications.
Bonne soirée



Cory

• 19 Mai 2017

• #6

Et toujours les mêmes erreurs avec les multimètres.
Quand donc ça ne se vendra plus en GSB ?



esprit_de_sel

• 19 Mai 2017

• #7

Cory a dit:

Et toujours les mêmes erreurs avec les multimètres.
Quand donc ça ne se vendra plus en GSB ?

Cliquez pour agrandir...

Arrête c'est bien utile pour tester les piles



Cory

• 19 Mai 2017

• #8

Même pas vu qu'un multimètre est en général haute impédance et vas mesurer la tension à vide qui n'est vraiment pas la tension utile.

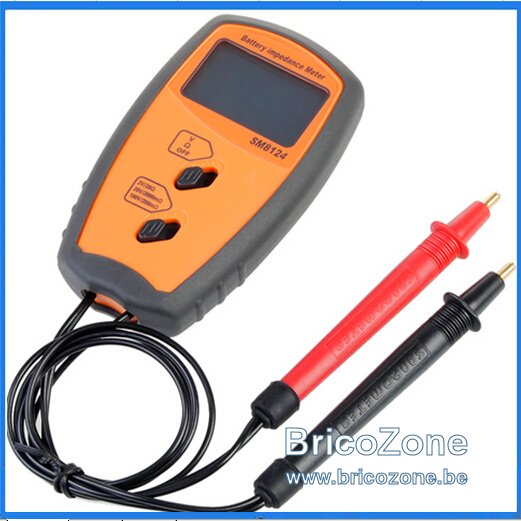

J'utilise pour cela un impédance mètre, qui en plus de la tension vraie mesure la résistance interne.
Cory
Multimètre haute impédance = mesures en électronique.
Multimètre basse impédance = mesure en tension domestique.
Impédance mètre (ou appareil dédié) = mesure de la tension piles et accus.
Cory



pegase

• 19 Mai 2017

• #9

esprit_de_sel a dit:

Arrête c'est bien utile pour tester les piles

Cliquez pour agrandir...

il faut JAMAIS tester une pile en mesurant sa tension à vide
cela doit se faire avec une charge du 1/10 ème de sa capacité
soit une pile de 1000mA 1,5V il faudra une charge de 100mA et seulement a ce moment on mesure la tension qui DOIT rester à 90% de la tension nominale soit 1,35V=



F

Freit

• 21 Mai 2017

• #10

Sauvé !

J'avais dû mal faire mon court circuit, le domino devait être encrassé. Tout fonctionne correctement
Le magnéto-Thermique saute bien. Le différentiel de EDF aussi...



esprit_de_sel

• 21 Mai 2017

• #11

Freit a dit:

Sauvé !

J'avais dû mal faire mon court circuit, le domino devait être encrassé. Tout fonctionne correctement
Le magnéto-Thermique saute bien. Le différentiel de EDF aussi...

Cliquez pour agrandir...

c'est rassurant



esprit_de_sel

• 21 Mai 2017

• #12

pegase a dit:

il faut JAMAIS tester une pile en mesurant sa tension à vide
cela doit se faire avec une charge du 1/10 ème de sa capacité
soit une pile de 1000mA 1,5V il faudra une charge de 100mA et seulement a ce moment on mesure la tension qui DOIT rester à 90% de la tension nominale soit 1,35V=

Cliquez pour agrandir...

ok c'est noté !



Cory

• 21 Mai 2017

• #13

Freit a dit:

Sauvé !

J'avais dû mal faire mon court circuit, le domino devait être encrassé. Tout fonctionne correctement
Le magnéto-Thermique saute bien. Le différentiel de EDF aussi...

Cliquez pour agrandir...

De toutes façon un "court-circuit" on le fait toujours mal



Elbvarto17

• 21 Mai 2017

• #14

Freit a dit:

Je viens d'aller voir, j'ai débranché mon frigo (le miens de ma résidence principale qui fonctionne très très bien) et j'ai tester la continuité phase neutre...Ah oui ça sonne ! J'aurais jamais cru oO

Cliquez pour agrandir...

Bonjour,

Ne pas oublier que vous mesurez une résistance. Hors un frigo c'est surtout un compresseur et donc un moteur, c'est à dire un circuit inductif. Lors du fonctionnement, ce moteur opposera au réseau une impédance qui est bien supérieure à la résistance à vide du bobinage du moteur.



jack333

• 21 Mai 2017

• #15

Non non Cory, ma grand mère avait coupé aux ciseaux un fil "qui ne servait plus à rien" et elle a très bien fait un magnifique court-circuit. Je me souviens de la paire de ciseaux ; c'était très didactique pour un gamin curieux....



F

Freit

• 22 Mai 2017

• #16

Ah ben c'est sûr que c'est rassurant Après du coup je me pose une question...
Pourquoi le différentiel d'EDF saute avant celui que j'ai installé ?
Vu que le miens c'est un 40A 30ma, celui en amont c'est un 30A 650ma. Le miens ne devrait pas être plus sensible ? Ou bien il y a un facteur rapidité sur les DDR ?



F

Freit

• 22 Mai 2017

• #17

Elbvarto17 a dit:

Bonjour,

Ne pas oublier que vous mesurez une résistance. Hors un frigo c'est surtout un compresseur et donc un moteur, c'est à dire un circuit inductif. Lors du fonctionnement, ce moteur opposera au réseau une impédance qui est bien supérieure à la résistance à vide du bobinage du moteur.

Cliquez pour agrandir...

Oui c'est vrai qu'on à vite tendance à oublier ce qu'on mesure avec ces multimètres....



jack333

• 22 Mai 2017

• #18

Il est possible d'avoir des disjoncteurs de rapidité différente dans les grandes installations. En domestique cela ne s'utilise pas.
Mais si il y a un 30A en amont d'un 40A je me demande si il déclenche en raison de la surintensité ou d'un facteur de vitesse.. Par contre pour une petite perte c'est ton différentiel 30mA qui doit déclencher

EDF pose des différentiels en tête de l'installation ??



pegase

• 22 Mai 2017

• #19

en cas court-circuit (entre deux phases) c'est la fonction disjoncteur qui fonctionne ???
EDF = 30A l'autre = 40A
EDF n'installe pas de DDR



Cory

• 22 Mai 2017

• #20

Bonjour pegasse,
En France le distributeur place un différentiel en tête de l'installation, de 500 ou 650mAm.
