Bonjour à tous,
Je suis en train de changer de cuisine
Pour info, l'ancienne doit avoir une quinzaine d'années, et le presta arrive la semaine prochaine.

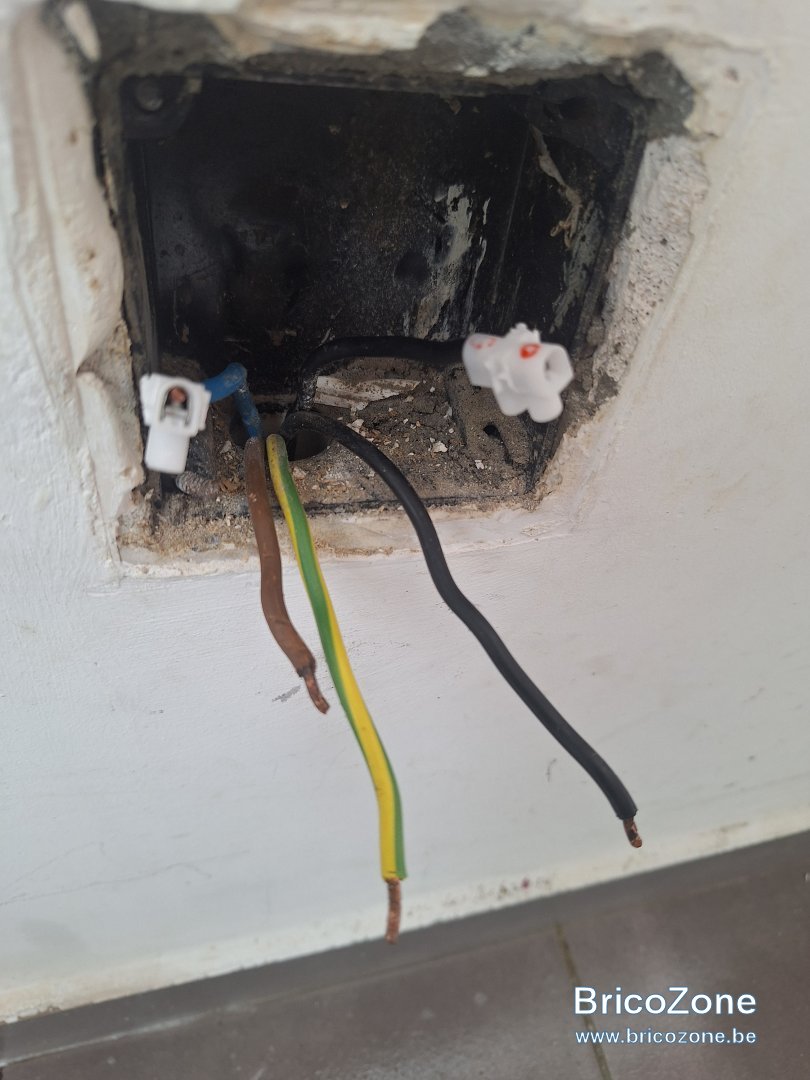

Lorsque j'ai démonté ma cuisine, j'ai constaté le branchement suivant :
Arrivée depuis le mur (Dur de définir la section mais je pense que c'est du 4²)
5 cables : 1 de terre, 2 à 0V (ceux avec un domino), 2 à 120V approximativement
1ere boite de dérivation :
Le 1 cable testé à 120V relié à un cable de 16² (Pourquoi 16?)
Le 1 cable testé à 120V relié à un cable de 16² (Pourquoi 16?)
Le cable de terre reste le meme
2nd boite de dérivation :
Le 1er cable de 16² est relié à deux cables 2.5² (Phase)
Le 2nd cable de 16² est relié à un cable de 2.5² (Neutre)
Taque de cuisson :
Le cable de terre est le meme que celui de départ et relié à la taque
Les 3 cables 2.5² sont reliés aux bornes( et il y a bien 2 bornes de phase et une de neutre)

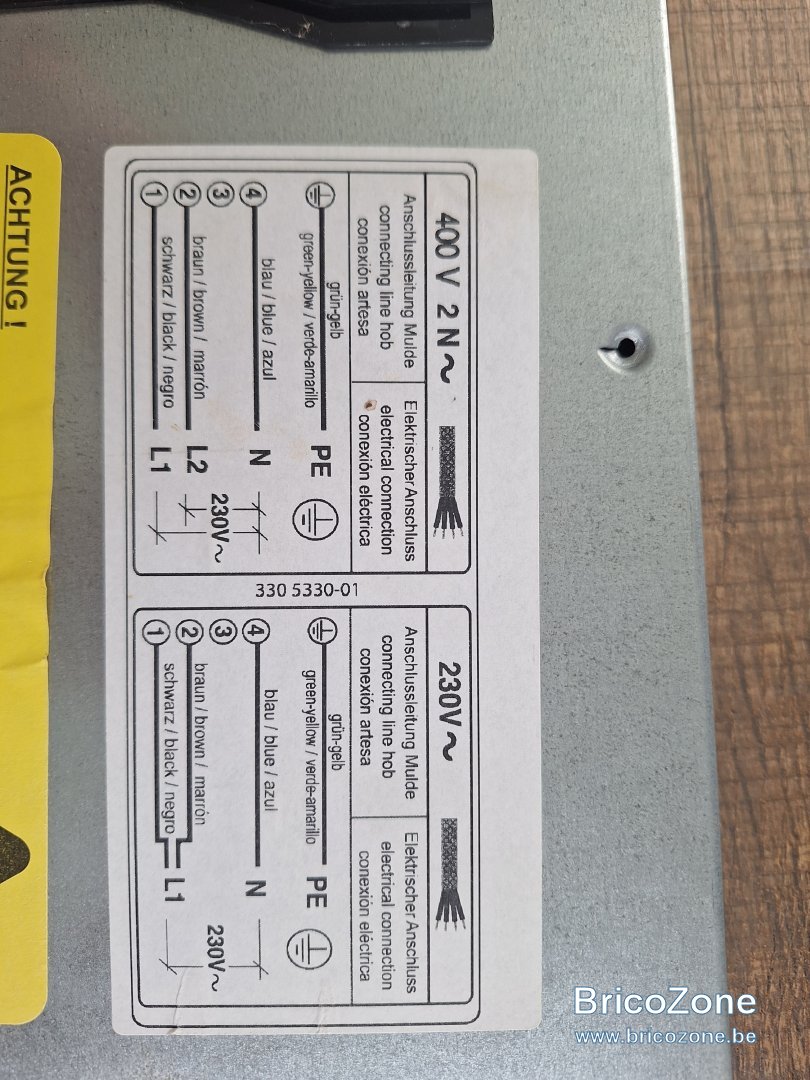

J'avoue ne pas comprendre ce branchement, mais voici une photo présente sur la taque
Bref, passons à l'avenir !!!
Depuis mon arrivée dans le mur, comment proposer quelque chose de fonctionnel ?
Il semblerait que ma future taque soit prévu pour du 6²... C'est une petite plaque avec 3 foyers, qui ne fonctionne jamais à fond.
Je mets un wago avec :
- Les 2 cables de 120V ensemble et en sorti la phase de mon cable 6² pour récupérer 230V ?
- Les 2 cables à 0V ensemble et en sorti le neutre de mon cable 6² ?
- Pas de sujet pour la terre
En vous remerciant grandement pour ce retour...
Je suis en train de changer de cuisine
Pour info, l'ancienne doit avoir une quinzaine d'années, et le presta arrive la semaine prochaine.
Lorsque j'ai démonté ma cuisine, j'ai constaté le branchement suivant :
Arrivée depuis le mur (Dur de définir la section mais je pense que c'est du 4²)
5 cables : 1 de terre, 2 à 0V (ceux avec un domino), 2 à 120V approximativement
1ere boite de dérivation :
Le 1 cable testé à 120V relié à un cable de 16² (Pourquoi 16?)
Le 1 cable testé à 120V relié à un cable de 16² (Pourquoi 16?)
Le cable de terre reste le meme
2nd boite de dérivation :
Le 1er cable de 16² est relié à deux cables 2.5² (Phase)
Le 2nd cable de 16² est relié à un cable de 2.5² (Neutre)
Taque de cuisson :
Le cable de terre est le meme que celui de départ et relié à la taque
Les 3 cables 2.5² sont reliés aux bornes( et il y a bien 2 bornes de phase et une de neutre)
J'avoue ne pas comprendre ce branchement, mais voici une photo présente sur la taque
Bref, passons à l'avenir !!!
Depuis mon arrivée dans le mur, comment proposer quelque chose de fonctionnel ?
Il semblerait que ma future taque soit prévu pour du 6²... C'est une petite plaque avec 3 foyers, qui ne fonctionne jamais à fond.
Je mets un wago avec :
- Les 2 cables de 120V ensemble et en sorti la phase de mon cable 6² pour récupérer 230V ?
- Les 2 cables à 0V ensemble et en sorti le neutre de mon cable 6² ?
- Pas de sujet pour la terre
En vous remerciant grandement pour ce retour...
