Bonjour....et désolé pour la longueur du post mais c'est pour être clair
J’avais une pompe mono vitesse et donc un coffret standard permettant de faire fonctionner cette pompe via horloge, bouton ON/OFF, etc...
Maintenant, je suis passé à une pompe à vitesse variable qui à son propre panneau de commande et donc elle s’allume/s’éteint et se configure directement via ce panneau de commande. De plus, la pompe possède un câble entrées digitales 5 fils (commun, marche et les 3 vitesses) pour contacts secs afin d’activer une fonction de la pompe. La PAC, le module antigel, la régulation auto et le volet sont alimentés par leur propre disjoncteur.
Je voudrais donc simplifier, modifier, réaménager mon coffret comme ceci :
1) Retirer le module ABB B6-30-10 qui ne sert plus dans ce coffret
2) Débrancher les câbles du bouton de commande (auto-stop-marche) sur le côté du coffret car il n’est plus utile. Je vais isoler les câbles et les ranger proprement dans le coffret.
3) Le disjoncteur de 10A qui protégeait l’horloge ne servira plus pour le moment.
4) Retirer tous les câbles de l’horloge et brancher le câble de détection de la régulation automatique sur le contact NO de l’horloge afin que la régulation tourne uniquement lorsque la pompe est en fonction pour éviter que la régul continue d’injecter lorsque la pompe est à l’arrêt. Il me suffit de régler l’horloge sur la même plage horaire de la pompe :
La régulation est une AVADY Duo PH/RX et dans le manuel, il est dit :
"Câble de détection de filtration et câble d’alimentation
1° Brancher le câble i (sans fiche) de détection de la filtration, dans le boîtier électrique :
Soit sur les bornes d’un contact auxiliaire au relai de la pompe de filtration
Soit sur les bornes A1 et A2 en parallèle de la bobine du relai de la pompe de filtration
La tension à appliquer à ce câble est de 230V~. Ainsi l’appareil sera alimenté uniquement lorsque la pompe de filtration sera en marche."
==> C’est donc pour cela que j’alimente la borne 1 COM avec la phase venant du disjoncteur dédié à la régulation en passant par l’horloge.
5) Retirer tous les câbles du disjoncteur magnéto thermique et alimenter la pompe à vitesse variable directement sur ce disjoncteur :
6) Ajouter un relai de commande Hager ERC218 qui va activer la pompe lorsqu’il gèle (module antigel DHG-2) grâce au contact NO
En résumé :

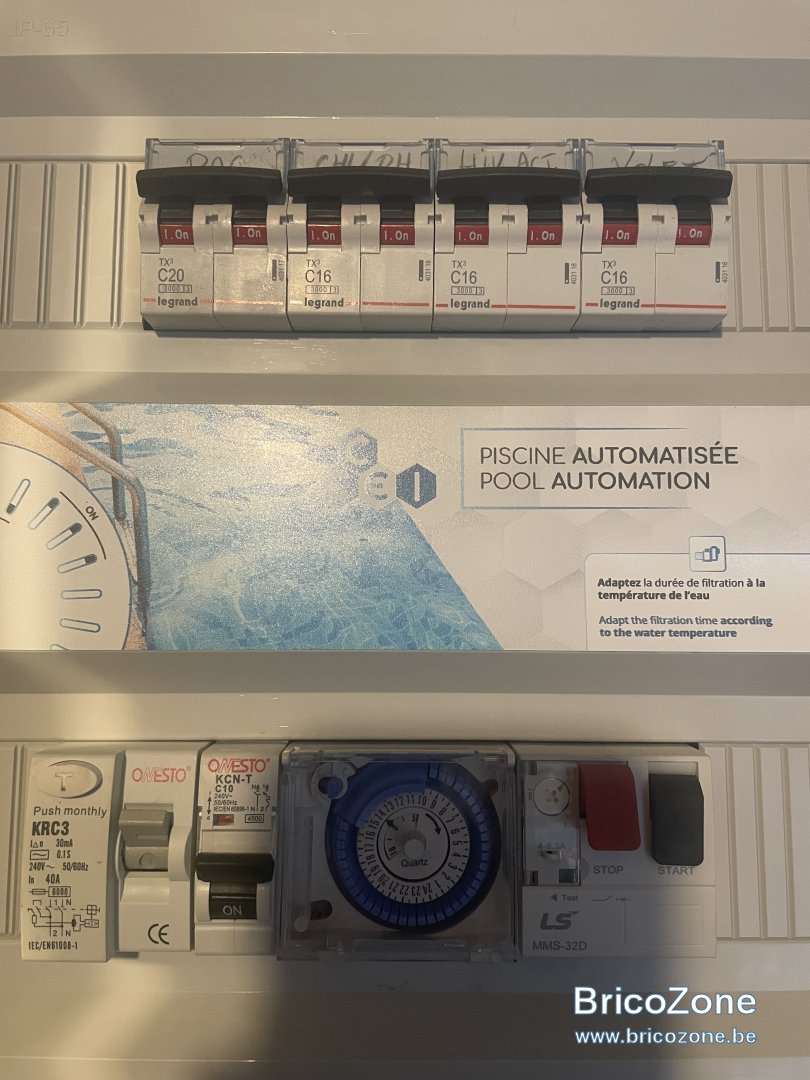

Le différentiel 30mA de 40A alimente les 4 disjoncteurs dédiés de 16A alimentant la PAC, la régulation, le module d'hivernage, le volet piscine, ainsi que le disjoncteur magnéto thermique.
Le disjoncteur magnéto thermique alimente la pompe à vitesse variable.
Le disjoncteur 16A dédié à la régulation alimente également l'horloge et la détection de filtration.
Le relais de commande HAGER ERC218 est "alimenté" par le module d'hivernage et active, via les fils de commandes DI, la mise en marche de la pompe.
Est-ce que j’ai bien tout compris et donc est-ce que c’est correct ?
D’avance merci pour votre aide
J’avais une pompe mono vitesse et donc un coffret standard permettant de faire fonctionner cette pompe via horloge, bouton ON/OFF, etc...
Maintenant, je suis passé à une pompe à vitesse variable qui à son propre panneau de commande et donc elle s’allume/s’éteint et se configure directement via ce panneau de commande. De plus, la pompe possède un câble entrées digitales 5 fils (commun, marche et les 3 vitesses) pour contacts secs afin d’activer une fonction de la pompe. La PAC, le module antigel, la régulation auto et le volet sont alimentés par leur propre disjoncteur.
Je voudrais donc simplifier, modifier, réaménager mon coffret comme ceci :
1) Retirer le module ABB B6-30-10 qui ne sert plus dans ce coffret
2) Débrancher les câbles du bouton de commande (auto-stop-marche) sur le côté du coffret car il n’est plus utile. Je vais isoler les câbles et les ranger proprement dans le coffret.
3) Le disjoncteur de 10A qui protégeait l’horloge ne servira plus pour le moment.
4) Retirer tous les câbles de l’horloge et brancher le câble de détection de la régulation automatique sur le contact NO de l’horloge afin que la régulation tourne uniquement lorsque la pompe est en fonction pour éviter que la régul continue d’injecter lorsque la pompe est à l’arrêt. Il me suffit de régler l’horloge sur la même plage horaire de la pompe :
- Borne 7 => alimentation de l’horloge avec la phase du disjoncteur dédié à la régulation
- Borne 8 => alimentation de l’horloge avec la neutre du disjoncteur dédié à la régul
- Borne 1 COM => reprise de la phase depuis la borne 7
- Borne 2 (NO) => le câble d’autorisation (« phase ») qui part vers la régulation (le neutre de ce câble de détection sera branché sur le neutre du disjoncteur attribué à l’alimentation de la régulation comme ça c’est le même neutre, pas de mélange)
"Câble de détection de filtration et câble d’alimentation
1° Brancher le câble i (sans fiche) de détection de la filtration, dans le boîtier électrique :
Soit sur les bornes d’un contact auxiliaire au relai de la pompe de filtration
Soit sur les bornes A1 et A2 en parallèle de la bobine du relai de la pompe de filtration
La tension à appliquer à ce câble est de 230V~. Ainsi l’appareil sera alimenté uniquement lorsque la pompe de filtration sera en marche."
==> C’est donc pour cela que j’alimente la borne 1 COM avec la phase venant du disjoncteur dédié à la régulation en passant par l’horloge.
5) Retirer tous les câbles du disjoncteur magnéto thermique et alimenter la pompe à vitesse variable directement sur ce disjoncteur :
- Borne 1L1 => alimentation avec la phase du coffret
- Borne 3L2 => alimentation avec le neutre du coffret
- Borne 2T1 => phase de la pompe vitesse variable
- Borne 4T2 => neutre de la pompe vitesse variable
- Bornes A1/A2 du Hager => je branche le câble « marche forcée » venant du module antigel qui sort en 230V
- Borne 1 du Hager => je mets le commun (COM) de la pompe
- Borne 2 (NO) du Hager => je mets le DI marche/arrêt + le DI Vitesse 1
Le différentiel 30mA de 40A alimente les 4 disjoncteurs dédiés de 16A alimentant la PAC, la régulation, le module d'hivernage, le volet piscine, ainsi que le disjoncteur magnéto thermique.
Le disjoncteur magnéto thermique alimente la pompe à vitesse variable.
Le disjoncteur 16A dédié à la régulation alimente également l'horloge et la détection de filtration.
Le relais de commande HAGER ERC218 est "alimenté" par le module d'hivernage et active, via les fils de commandes DI, la mise en marche de la pompe.
Est-ce que j’ai bien tout compris et donc est-ce que c’est correct ?
D’avance merci pour votre aide
