Dalle Abri de Jardin comprenant une terrasse

)Bonjour à tous,

Tout d'abord, merci pour l'attention que vous accorderez à ce message. Je dois bien avouer que les différents sujets lus sur le forum sont très instructifs et que certaines réponses sont particulièrement constructive. C'est pourquoi j'ai bon espoir d'avoir une réponse correcte avec vous.

Notre projet :
Construction d'un abris de jardin comprenant une partie qui servira réellement d'abri (stockage matériel et lieu de bricolage) et une partie terrasse + trottoir à l'avant de l'abri et sur le côté de la terrasse.

Schématiquement :


Dimensions intérieures de l'abri : 3,07 x 3,07

On rajouterais un "trottoir" d'1m de large à l'avant, et un autre de même dimension sur le bord latéral droit de la terrasse, de sorte que le tout fera 1m de plus au sol dans chaque dimension (largeur et longueur).

Ma compagne aimerait que la partie terrasse et trottoir soit au moins carrelée, mais nous envisageons de mettre de la pierre bleue également vu que notre terrasse attenante à la maison est déjà en ce matériau.
Nous pensions faire un système de coffrage avec des bordures (pierres bleues également vu qu'elles seront visibles...) placées au stabilisé puis couler (?) une chappe sur laquelle viendraient se placer les pierres.

Le terrain est en légère pente descendante, de l'avant vers l'arrière de l'abri.
Le fournisseur du chalet préconise que celui-ci soit au moins 5 cm au dessus du sol, et une dalle d'une quinzaine de cm.

Nous sommes un peu bricoleurs, mais nous avons également des amis/de la famille débrouillards et/ou du métier.

1-Que prévoir comme fondations concrètement ? Une chape est-elle suffisante ?
2-Comment assurer un bon ancrage de l'abri, si nous réalisons d'abord la terrasse (je pense que celà est préférable non ?) ?
Mon ami pensait fabriquer des ancrages avec des plaques soudées, que l'on aurait directement fixées à la terrasse. J'avais aussi pensé à des équerres, mais c'est sans doute moins robuste...surtout pour les deux poteaux de la terrasse...
3-Nous pensions réaliser une pente d'1%, vers l'avant de l'abri, ce qui ne devrait pas trop compenser la pente du toit plat. Est-ce suffisant ou de trop ?
4-Je parle de chape car on m'a dit que c'était mieux que le support soit drainant, afin d'éviter les problèmes liés au gel. Mais on m'a aussi parlé de mettre un grillage d'acier dans cette chape...hors je lis sur ce forum que le grillage risque à terme d'être déterioré...un béton serait-il nécessaire ?
5-Les schémas proposés par fradeco sur ce post (https://www.bricozone.be/t/abri-de-jardin-en-bois-dalle-fondations.99271/) peuvent-ils s'appliquer dans mon cas, même au niveau terrasse/trottoir de l'abri ?

Je vous remercie d'avance pour votre aide, nous sommes un peu perdus parmi tous les avis reçus, et peut-être que les votres ne feront que nous perdre un peu plus, ou peut-être nous confirmeront-ils certaines choses...

Bonne semaine,

K.

Pour mon abris de jardin, en cours de construction (j'en suis au toit), mais qui est également plus grand que la chape, j'ai ajouté une hauteur de blocs de 9 cm tout autour du périmètre de l'abris. Le bois est donc à 9 cm du sol.

Ensuite isolation et ensuite bois fixé au travers de tout. Ancrage très solide...

Pour la pente, 1% me semble trop peu. Plutôt 2%?

Bonjour, on ne met pas de fer à béton dans une chape drainante. A votre place je ferais une dalle béton de 15 cm avec ferraillage (grille). Pas besoin d'ancrage en tôle d'acier, vous vissez directement la base dans le béton.
Si votre toit couvre l'entièreté de la dalle, pour moi une pente de 1 % au sol suffit. Pour vous donner des idées vous pouvez consulter la fabrication de mon abri-terrasse qui ressemble assez fort à votre demande...

@Kev1Clem : si vous ne l'avez pas encore fait, je vous encourage à lire le post de la construction de l'abri de @BatiPher : un pur régal du début à la fin, pour une réalisation qui est (je pense) la plus belle/soignée/aboutie de toutes celles qui existent sur ce forum !
https://www.bricozone.be/t/abri-de-jardin-contemporain-sur-mesure.108687

Des photos de la réalisation seront/seraient appréciées !

Bonjour, merci de vos réponses.

Comment carreler/paver sans quand le gel ne fasse tout éclater si la dalle est en béton ?

Que vaut-il mieux ? Mettre le revêtement avant ou après l'abri en bois ?

Tout ne sera pas couvert (trottoir par exemple, et la partie terrasse l'est mais les vents dominants sont dirigés vers elle, donc elle sera de toute façon exposée).

K.

Bonjour,

Pour éviter les problèmes de gel et autres : chape pour l'abri, trottoir et terrasse en pavés pierre bleue sur stabilisé.

Edit : dalle pour l'abris : sorry.

Je vais également faire un trottoir devant mon abris de jardin (même genre, avec toi plat) : Dalle en béton pour l’abri, stabilisé et pierre bleu (ou pavé/klinkers) devant et sur le côté

Même avis que CJC et John013,

Réalisez une dalle en béton (armée si vous le voulez) pour votre abris et la zone au delà avec des bordures et vos pierres bleues sur stabilisé (sans paillasses donc car le stabilisé est drainant).

Et perso, idéalement je rehausserais la dalle pour l'abri de 4-5 cm. Ca fera une petite marche mais évitera que le bas de l'abris ne prenne l'eau en cas de pluie.

En prime, ça permettra de faire la dalle bien plane et le reste avec une pente (perso je dirais 1.5%. 1 cm par mètre je trouve ça léger pour les écoulements d'eau).

Le carrelage sur la dalle (dans l'abri donc) pourquoi pas mais dehors j'oublierais pour des questions de durabilité.

Merci pour les dernières réponses, que je trouve très logiques et donc assez séduisantes.

Pardonnez mon ignorance mais j'ai de nouvelle questions :
- "on" me suggère de faire la même fondation pour le tout de la manière suivante : coffrage en bordures d'environ 30 cm (trop ?) Et beton maigre sur 15 cm pour l'ensemble (abri et terrasse). Ensuite on place les pierres, puis l'abri. Est-ce valable (j'ai vu la même question avec des pavés marlux sur ce forum) ? Pas de paillasse non plus je suppose si c'est drainant ? Ancrage de l'abri ?
- pour ma culture, un hérisson est-il toujours nécessaire ? Mon père a un abri de jardin qui tient bien depuis quelques dizaines d'années et je ne pense pas avoir vu qu'un hérisson ait été mis en place à l'époque...

Merci, et bon week end !

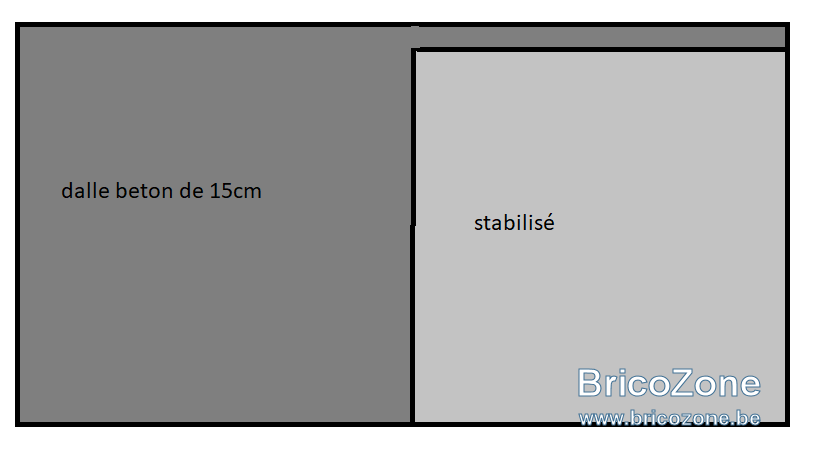

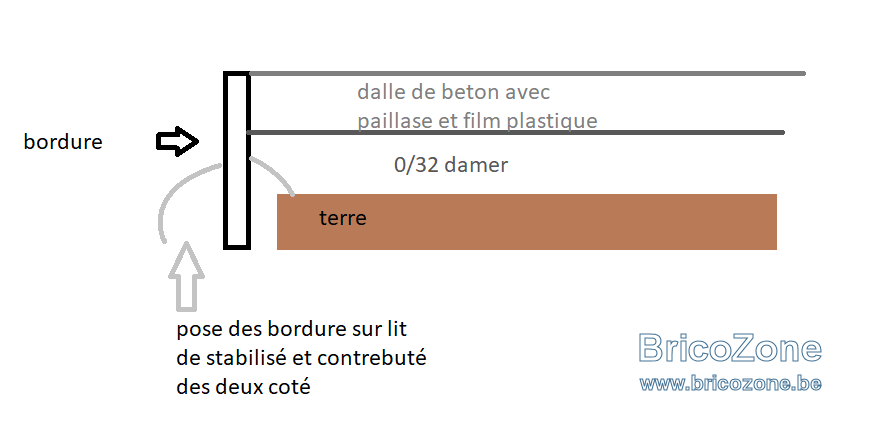

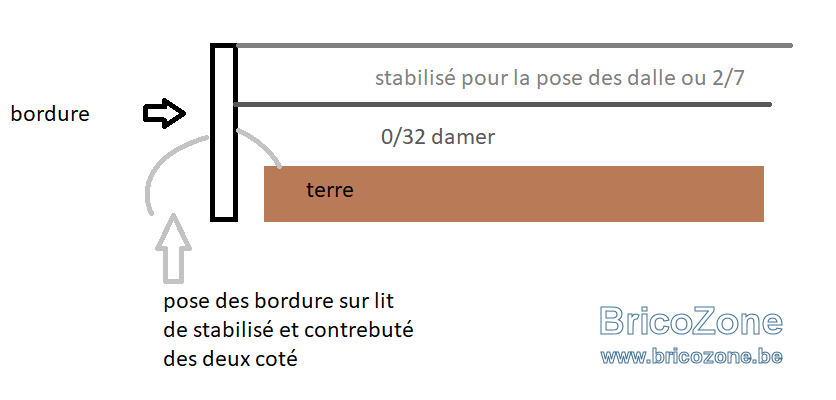

pour moi tu dois faire deux zone une en béton et l'autre en 0/32 et stabilisé pour poser les pavés de la partie terrasse





bon dessin pas fais comme @fradeco

Conseillez-vous de faire une dalle de béton aux exactes mesures de l'abri (épaisseur planche comprise), 1-2cm en moins (les planches font 28mm d'épaisseur) ou plus grande ?

Je pensais faire la dalle aux dimensions justes, afin de ne pas avoir de béton qui dépasse au delà des parois, et éviter de l'humidité, mais plusieurs choses me font peur :
-Si les dimensions du chalet sont un peu variables, je n'aurai pas de marge de manoeuvre
-Pour fixer la première planche au béton, je serai fort près du bord de la dalle, au risque de faire éclater le bord en forant dedans...

Qu'en pensez-vous ?

Votre première planche, vous ne la visserez pas au béton: Mettez une lisse ou des équerres.

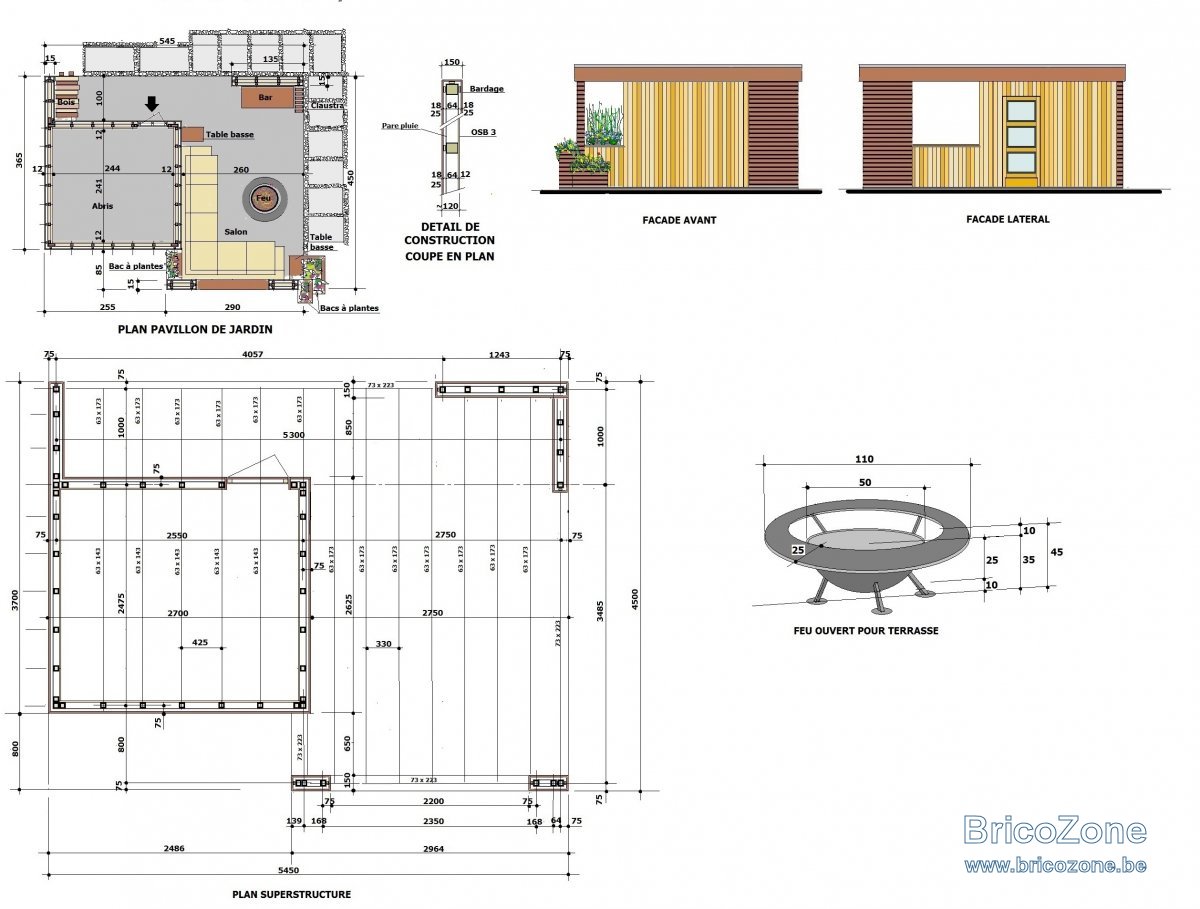

Peut-être quelques idées sans prétentions de constructions un peut particulières

Bonjour,

Nous avons délimité la surface et pris les niveaux + commencé à creuser.

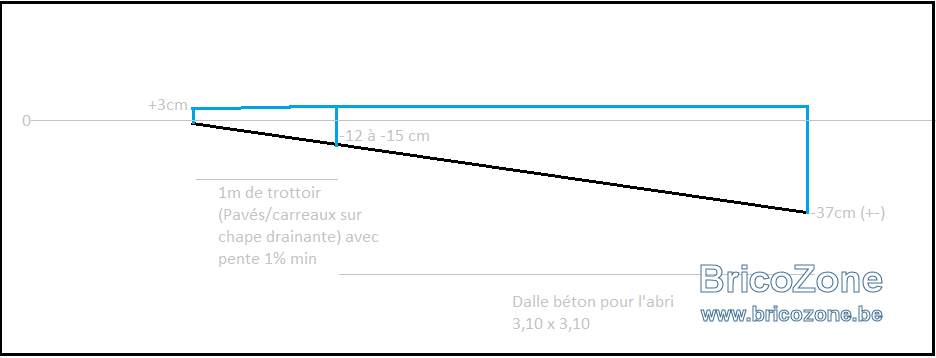

Le terrain est en pente, et donc nous nous posons des questions concernant la dalle de béton à couler pour la partie "abri de jardin".

Il y a un fort dénivellé entre la partie haute et la partie basse de l'ensemble prévu. La partie haute, niveau +3 cm (donc dans la partie haute, je prévois 3cm au dessus du sol, ce sera plus partout ailleurs vu l'irrégularité du terrain de toute façon), correspond au trottoir qui sera en face de l'abri, donc devant sa porte.
La partie basse serait +- 40 cm plus bas.
Grosso modo, nous nous disons qu'il serait possible de ne rien creuser ou presque, mais qu'il faudrait au contraire rajouter de la matière dans la partie trop basse, ce qui donnerait une dalle béton de forme irrégulière, si pas trapezoidale (dans sa coupe transversale).
-Est-ce une manière correcte de faire de couler une dalle à la forme irrégulière comme celà ?
-Comment mettre l'armature dans le béton dans ce cas ?

Je me dis qu'il y a une manière plus en respect des règles de l'art de faire, avec ceinture en blocs posés sur fondation, qui permettrait d'avoir une assise horizontale sur laquelle couler la dalle, mais j'essaye d'envisager quelque chose de plus simple à mettre en oeuvre... Le tout est que ça tienne également, d'où mes questions.

J'espère d'ailleurs être assez clair et vous remercie déjà pour votre patience...

K.

@Kev1Clem, bonjour,

Pour une fondation pérenne, dans la condition de votre croquis, le meilleur conseil serait de faire une semelle de fondation et de maçonner un blocs pour revenir à un niveau plat.

Si je comprends bien, et après lecture d'autres sujets dans ce forum, dans ce cas, je devrai également creuser au point le plus bas pour atteindre le hors gel et y faire ma fondation, c'est ça ?
Donc creuser à 50 (80 ?) cm au point le plus bas, puis suivre l'horizontale (donc probablement être à plus d'1m sous terre au point le plus haut) pour faire le reste du "carré" en blocs servant de fondation pour la future dalle ? Faut-il creuser autant partout pour bien faire ?

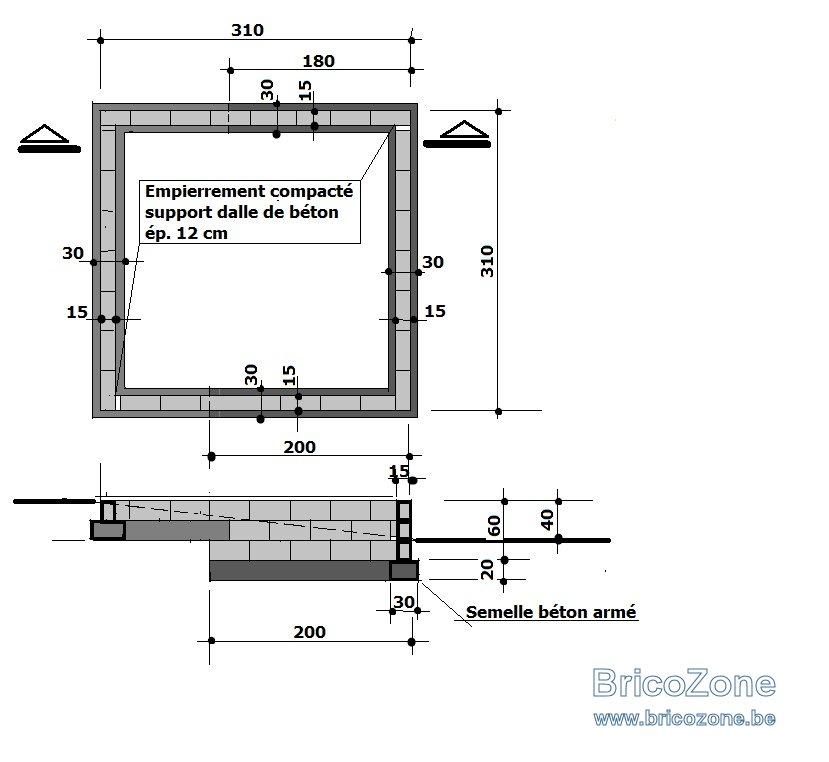

Comme il s'agit quand même que d'un abris de jardin, je pense que vous pouvez vous limiter à ce qui suit

Clair, efficace, merci.
