Depart/retour sur vanne monotube Giacomini

Bonjour,

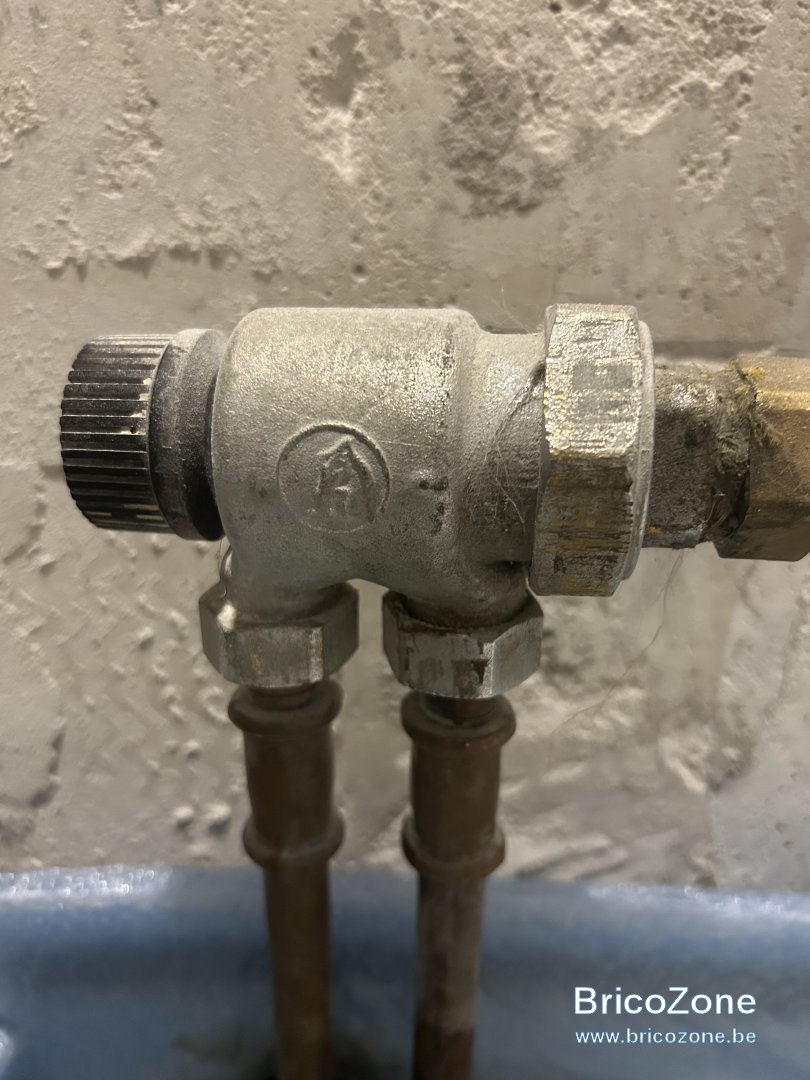

Quelqu’un pourra me dire svp où est le départ et retour sur cette ancienne vanne monotube de la marque Giacomini?

Merci

Salut ! Il ne s'agit pas d'une vanne Giacomini mais d'une vanne spéciale " Begemac /Begetube "-les-Anvers.
En laçant le chauffage, tu découvriras le sens du flux de l'eau dans un circuit monotube.
On ne remplace pas ce type de vanne "spéciale " par n'importe quoi !
"Begemac~Begetube " sur le Net devrait t'aider à y voir plus clair pour agir en conséquence. Ciao.

Bonjour,
D’après Giacomini eux mêmes, il s’agit bien d’une vanne monotube ancien modèle de leur marque mais remplacée par le modèle R304T.
Le problème est que je ne trouve plus la fiche technique de cet ancien modèle pour voir ou est le départ et retour sur cette vanne.
Je suppose qu’il n’y a pas de sens dans cette vanne vu que le by-pass (mon installation est en monotube) se fera peu importe le sens de branchement. Je demande ici afin d’avoir une confirmation.

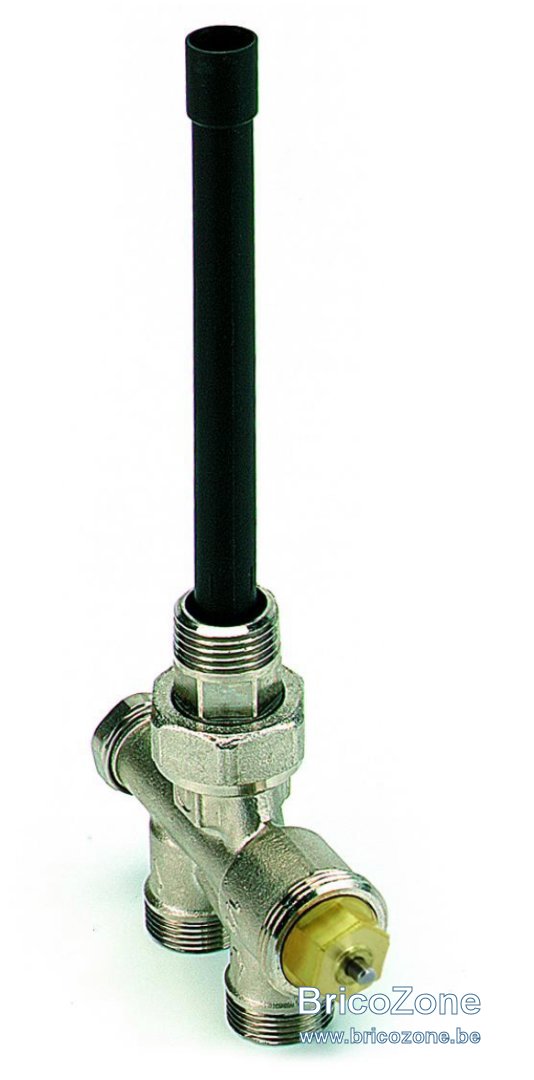

Je vais remplacer cette vanne par une autre avec tube d’insertion verticale ci-dessous (pour sèche-serviette) qui elle a un sens départ/retour.
Lancer le chauffage pour voir quel tuyau chauffe en 1er ne fonctionne pas vu que mon instalation est en monotube
Merci

Jeff1212 a dit:

Lancer le chauffage pour voir quel tuyau chauffe en 1er ne fonctionne pas vu que mon installation est en monotube
Merci

Cliquez pour agrandir...

Salut ! Autant pour moi, va pour du Giacomini puisque la marque de fabrique est gravée dedans comme le nez en pleine figure. Mais alors serait-ce la boîte italienne qui fournissait Begemac ? Elles se ressemblent tellement. Hum !
Quant à trouver le sens de l'écoulement, bien sûr qu'en monotube il y a moyen de contrôler le sens du changement de température ! Hum ! A Bruxelles, on dirait "non peut-être? "
L'eau chaude chasse l'eau froide du tuyau de gauche vers celui de droite sous la vanne ou le contraire. Mets-y les mains après avoir lancé le brûleur et le circulateur. Tu verras !!!! Ciao.

« L’eau chaude chasse l’eau froide du tuyau de gauche vers celui de droite sous la vanne ou le contraire »
Pas totalement vrai puisque dans mon cas le by-pass est à 100% (pas de radiateur fixé sur cette vanne, j’ai dû fermer la tête thermostatique ainsi que l'écrou avec une clef allen de façon à ce que l’eau by-pass la vanne) et donc en lançant le chauffage les 2 tubes chauffent en même temps (ce qui est logique)
D’où ma question de savoir si quelqu’un connait le sens d'écoulement de cette vanne (s’il existe).
Mon plan B, c’est d’enlever cette vanne (après une vidange) puis remplir la chaudière en eau pour voir de quel tuyau l’eau sortira. Mais je veux éviter de mettre de l’eau partout
Merci quand même

Salut ! Si tu condamnes cette vanne,n'oublie surtout pas de ponter les 2 tuyaux sortant du sol pour assurer la continuité du flux! Sinon plus de chauffage dans ta maison ou ton appart !

Pour le sens de l'eau chaude en mouvement que ce soit dans une installation monotube ou bitube, d'ailleurs, tu repasseras ton cours de physique .

En mono, tes deux tuyaux sous la vanne ne sont qu'un que la vanne bi-passe ou non vers le radiateur absent ! Et quand on y pousse de l'eau chaude, évidemment que l'un des 2 tuyaux sous vanne sera chaud avant l'autre ; ce qui te permettra de bien distinguer le sens d'écoulement de l'eau ! Il ne peut y en être autrement en physique. ! CQFD ! Sans rancune ! Ciao !
A titre indicatif, voici ->ICI <- à quoi ressemble le sosie de ta vanne Giaco. en Begemac/ Begetube avec laquelle j'ai confondu la tienne si c'est bien une Giacomini . On les nomme aussi V4V puisqu'elles font aussi "bi-pass ".
Sur le document Giacomini en en pdf dont voici le lien direct -->> ICI <<--, un diagramme de circulation d'eau te fait comprendre le sens d'écoulement de l'eau à travers le corps de son distributeur. Arrivée de l'eau chauffée via raccord "extérieur, côté volant " ...pour la vanne illustrée dans le document.

Mais, on en rencontre dont l'arrivée d'eau se fait par le tuyau "côté raccord /radiateur" comme dans le document que tu peux consulter --->>> ICI <<<---. Sens de l'eau à travers le corps de vanne bien visible et en couleur !!!
.

Comme quoi, il y a lieu de bien se renseigner sur ce qui conviendra lors d'un remplacement avant d'acheter n'importe quoi ! De telles vannes en Begemac avec entrée/ sortie radiateur non seulement du même côté mais uniquement en partie basse nécessitait une transformation en usine du " coin de radiateur " pour en permettre la fixation en raccord 3/4" plutôt qu'en traditionnel 1/2" .
Illustration des deux principes en vis à vis -->
. tu sauras tout !

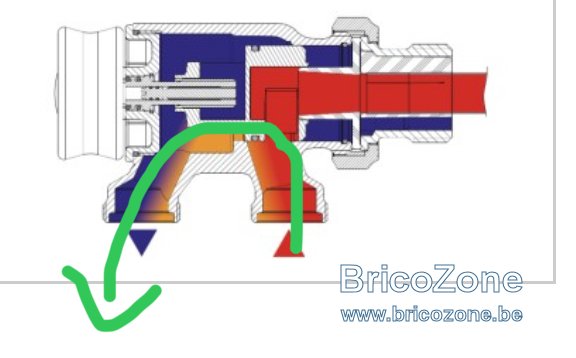

Si la tête thermostatique du radiateur est fermée, l’eau chaude circulera comme sur la flèche verte pour aller au radiateur suivant donc les 2 tuyaux seront chauds en « même » temps, surtout s’ils sont au début de la ligne.
Oui il y a une différence de température, mais tu ne pourras pas la percevoir avec un simple toucher

Jeff1212 a dit:

Si la tête thermostatique du radiateur est fermée, l’eau chaude circulera comme sur la flèche verte pour aller au radiateur suivant donc les 2 tuyaux seront chauds en « même » temps, surtout s’ils sont au début de la ligne.
Oui il y a une différence de température, mais tu ne pourras pas la percevoir avec un simple toucher

Voir la pièce jointe 181798

Cliquez pour agrandir...

Salut ! Tu rigoles ? Une Lapalissade. Bien sûr que pour "sentir " une différence de T°C d'eau même dans un cm de tuyau accessible, il faut avoir le doigt dessus avant que l'eau chaude n'atteigne cette section ! Travailler à deux aide si la chaudière est plutôt proche du point " sensible ".

J'indique très bien et avec illustrations colorées en plus, que le sens d'alimentation de la vanne et donc du bi-pass qui s'y fait lorsque la vanne est fermée se fait évidemment soit comme tu l'a indiqué sur ton schéma soit dans le sens contraire en fonction du type et modèle de vanne présente et qui relève de deux conceptions à la base afin d'en permettre le placement " en remplacement " de vannes d'autres marques rencontrées sur le terrain .

Pour tout te dire, il est des cas de figure où il faut carrément raccourcir ou allonger les bouts de tuyaux/sol avec ou non léger déplacement du radiateur pour adapter des vannes modernes en remplacement d'anciennes.

Les choses ont évoluées en 30 ans et maintenant beaucoup de marques offrent des alternatives plus proches de l'existant vu que l'on est plutôt dans un marché de la rénovation. Ils s'adaptent donc au " marché " qu'ils rencontrent .

Et après tout, si tu es déjà tellement sûr du sens de l'eau dans TON distributeur, pourquoi viens-tu poser la question? Hum ! Souvent les flèches de sens sont gravées dans le corps! L'usage d'un petit miroir devrait te permettre de te rendre compte s'il y en a sur la face cachée côté mur de ta vanne. Ciao.

ps: et pour les doigts peu sensibles aux variations de T°C, il existe des "thermomètres à infrarouge" suffisamment sensibles que pour relever la différence. Imagination au pouvoir avec parfois la main au portefeuille.
On en trouve pour moins de 15€ !!!! Intéressant à avoir dans son atetier/garage et même en cuisine pour ne pas rater la cuisson de la dinde !
