Deux circuits derrière un seul interrupteur double

Plumy

• 26 Mai 2017

• #1

Hello,

Je suis en train de finaliser l'électricité de ma terrasse et je me posais une question : Peut-on commander dans circuits différents (garage et terrasse) via un même interrupteur double ?

Tout comme je sais qu'il est interdit d'avoir deux circuits différents dans la même boite de dérivation je me posais la question.

J'avais d'abords envisager de change mon boitier double par un boitier triple, puis je me dit qu'il me suffirait peut-être juste de changer l'interrupteur par un double.

Autre question, si cette solution n'était pas permise, est-ce qu'il est autorisé d'avoir deux circuits dans un même boitier (dans le cas du boitier triple) ?

Merci d'avance.



pegase

• 26 Mai 2017

• #2

Je suis en train de finaliser l'électricité de ma terrasse et je me posais une question : Peut-on commander dans circuits différents (garage et terrasse) via un même interrupteur double ?

Cliquez pour agrandir...

oui sans problèmes

ce ne sont pas deux circuits différents s'ils sont alimentés par le même disjoncteur



Plumy

• 26 Mai 2017

• #3

Oui mais justement, ce sont bien deux circuits différents



Plumy

• 26 Mai 2017

• #4

Par contre, je me rends compte que 3 postes verticaux avec 3 entrées ça n'existe pas chez Legrand >_< Ni chez Niko en fait...



Plumy

• 26 Mai 2017

• #5

A côté de ça, c'est vrai que je pourrais repartir du circuit garage plutôt que de faire un circuit éclairage terrasse qui ne servirait qu'à alimenter 2 lampadaires de 3 ampoules...Mais ça ne change pas le fait qu'il me faudrait alors un boitier 2 postes 3 sorties (même si je pense en avoir déjà vu).

Edit : https://www.ecataleg.be/fr/produit/069669



pegase

• 26 Mai 2017

• #6

Faites un schéma ce sera plus clair



omega.067

• 26 Mai 2017

• #7

en Niko, il existe des boitiers doubles verticaux, avec une sortie au dessus, et deux sorties en dessous, idem en double horizontal, donc il doit certainement y en avoir en Legrand



Plumy

• 26 Mai 2017

• #8

Oui cfr le lien que j'ai mis plus haut. Mais dans le cas où je ne peux pas utiliser un interrupteur double je suis coincé parce qu'en triple ça n'existe qu'en deux sorties. Ou alors il faut prendre un horizontal ce qui ne m'arrange pas.



eljub

• 26 Mai 2017

• #9

pour l'extérieur même si ce n'est pas obligatoire pense à mettre ton circuit derrière le 30mA, on est jamais trop prudent ;-)



Plumy

• 26 Mai 2017

• #10

Yep, c'est déjà le cas Que ce soit le garage ou la terrasse c'est derrière le 30mA

Par contre, j'avais prévu un circuit 16A prises et un circuit 16A éclairage, mais ça me parait un peu abusé 16A pour mes deux lampadaires. Maintenant, je sais que qui peut le plus peut le moindre mais bon...



eljub

• 26 Mai 2017

• #11

pour l'éclairage, perso je n'ai pas dépassé les 10A, ce qui est déjà pas mal je trouve

En plus avec le LED actuellement, il faut le vouloir pour atteindre 2300w



omega.067

• 26 Mai 2017

• #12

et si en plus, ce sont des luminaires LED, ça consomme quasi rien, alors, tu peut facilement tout mettre sur le même disj de 16A



pegase

• 26 Mai 2017

• #13

si l'éclairage se trouve sur deux circuits distincts placer deux boitiers indépendant l'un à coté de l'autre de cette manière ils seront séparés



Cory

• 26 Mai 2017

• #14

Bonjour,
Pour rappel, un installateur consciencieux, adapte le calibre des disjoncteurs en fonction de l'utilisation sans dépasser le maximum autorisé.
Cory



Plumy

• 26 Mai 2017

• #15

Disons que dans un sens, mon éclairage ne devrait pas trop tirer mais les prises, elles, pourraient vite tirer 3600. Pour peu qu'en hiver, je veuille profiter de ma terrasse avec un chauffe terrasse électrique, tout en mangeant des frites (l'intérêt d'avoir des prises dehors c'est d'y brancher la friteuse -> faudra trouver une solution pour éviter les tâche de graisse) les 30w d'éclairage pourraient être les 30w de trop.

Il faudrait que je regarde les culots des lampadaires pour voir ce que je dois mettre comme ampoule et voir ce que ça demande comme puissance avec du led.



M

Macs

• 26 Mai 2017

• #16

Plumy a dit:

Tout comme je sais qu'il est interdit d'avoir deux circuits différents dans la même boite de dérivation je me posais la question

Cliquez pour agrandir...

Ça, c'est encore une légende urbaine...

Ce qui est interdit, ce n'est pas d'avoir deux circuits dans la boîte, mais de les "mixer" (exemple : j'utilise L1 du circuit A et L2/N du circuit B pour alimenter une lampe ou une prise), et c'est une simple question de logique (si je déclenche le disjoncteur A, je n'aurai plus de tension sur L1 de la lampe ou de la prise, mais j'en aurai toujours sur L2/N puisque le disjoncteur B sera toujours enclenché).

CQFD



M

Macs

• 26 Mai 2017

• #17

eljub a dit:

pour l'extérieur même si ce n'est pas obligatoire pense à mettre ton circuit derrière le 30mA, on est jamais trop prudent ;-)

Cliquez pour agrandir...

Bah, à suivre ce raisonnement, autant mettre toute l'installation derrière le 30mA, ce n'est pas interdit et on n'est jamais trop prudent...

Plus sérieusement, si le 30mA est obligatoire pour la sdb, le lave-vaisselle, la machine à laver et le sèche-linge, c'est parce qu'il existe un risque spécial de contact indirect dans des conditions BB2 (peau mouillée) ou BB3 (peau immergée). Dans un garage ou sur une terrasse, c'est pas vraiment le cas... Mais bon, ce n'est pas interdit.



Plumy

• 26 Mai 2017

• #18

Ca a l'avantage que si y'a de la flotte dessus/Dedans ça ne fera pas sauter le 300mA



Cory

• 27 Mai 2017

• #19

Bonjour,
Pour rappel, un circuit est ce qui se trouve derrière un seul et unique disjoncteur.
Donc le circuit que vous décrivez, avec un interrupteur double, reste "un" circuit.
Et il est interdit de mélanger deux ou plusieurs circuits dans la même boite, donc issus de différents disjoncteurs.
Cory



Dernière édition: 27 Mai 2017

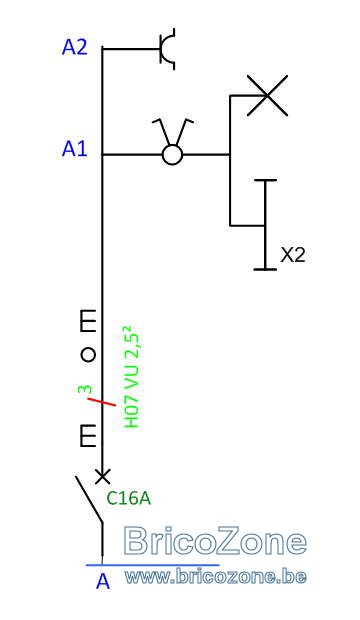

pegase

• 27 Mai 2017

• #20

ce montage est autorisé
