Différentiel 30mA dans une ancienne maison

Bonjour,

J'ai bien entendu trouvé sur Bricozone des données sur ce sujet, mais pas pour mon cas particulier.
J'ai racheté il y a quatre ans une ancienne fermette. L'installation électrique était composée d'un vieux tableau électrique dans le hall d'entrée, comprenant un différentiel 300mA, un disjoncteur général et différents fusibles à broches, et d'un second tableau à moitié cassé dans la buanderie, contenant quelques disjoncteurs.

J'ai refait le tableau du hall et celui de la buanderie, en utilisant le câblage encastré existant sauf quand je pouvais faire autrement. Comme je refaisais également complètement la cuisine, j'ai ajouté un tableau dans celle-ci avec tous les disjoncteurs nécessaires (LV, four, taque de cuisson, ...).

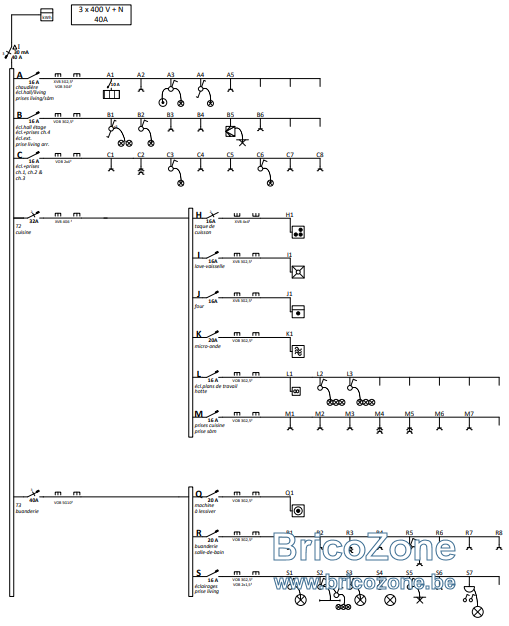

Le compteur dans le hall est dans une niche dans le mur, fermée par une porte. Comme j'étais limité par la largeur de la niche et la hauteur disponible entre le haut du compteur et le haut de la niche, je n'avais la place que pour un tableau avec une seule rangée (18 modules). L'installation étant en triphasé 400V+N, j'ai donc dans ce tableau
- 1différentiel 30mA (4 mod)
- 3 disjoncteurs 16A (3x2mod)
- 1 disjoncteur 32A avec 2 phases +N (3 mod) vers le tableau divisionnaire de la cuisine (le câble existant n'a que trois brins...)
- 1 disjoncteur 40A triphasé + N (4 mod) vers le tableau divisionnaire de la buanderie (câble existant de 4 brins)
Je n'ai donc pas la place pour ajouter un différentiel de 300mA comme préconisé par le RGIE.
Le contrôleur est passé et a refusé l'installation pour différents motifs, que j'accepte sauf celui comme quoi l'installation ne comprend pas deux différentiels pour les pièces humides.

Dans le RGIE (extrait trouvé sur un autre post) :
Protection des circuits en général
Au moins un dispositif de protection à courant différentiel-résiduel, dont le courant de fonctionnement est au maximum 300 mA, est placé à l’origine de l’installation électrique.
Immédiatement en aval du dispositif de protection placé à l’origine de l’installation électrique, au moins un dispositif de protection à courant différentiel-résiduel à haute (30mA) ou très haute (10mA) sensibilité est placé auquel sont raccordés au moins les circuits suivants:
1. les socles de prise de courant non destinés à l’alimentation des appareils et des machines fixes ou à poste fixe;
2. l’éclairage;
3. les lieux contenant une baignoire et/ou une douche;
4. les lave-linges, les sèche-linges et les lave-vaisselles.
Il est autorisé de placer au maximum 8 circuits terminaux par dispositif de protection à courant
différentiel-résiduel mentionné ci-avant.

Mais dans les dérogations applicables aux parties existantes des anciennes installations électriques domestiques datant d’avant la parution du RGIE, soit avant le 01/10/1981 (art 278 du RGIE), je lis au point 14 :
Il est autorisé de ne pas protéger par un dispositif distinct de protection à courant différentiel résiduel à haute ou à très haute sensibilité (<30 mA), les matériels et appareils qui sont admis dans les salles d'eau, salles de douches et salles de bains ainsi que des dispositifs servant au raccordement des lessiveuses et lave-vaisselle à condition, dans les cas de salles de bains et salles de douches, de porter à 1 m la distance de 0,60 m servant à définir le volume 2 (volume de protection) des baignoires et cuvettes de douches

Qu'en pensez-vous ? Puis-je considérer que j'entre dans cette exception ?

Merci d'avance !

Ce n'est pas bon dans l'ancien et le nouveau rgie le 30mA est derrière le 300mA.

Merci pour la réponse.
Je ne parviens cependant pas à faire le lien entre la réponse et le RGIE.
Pour une installation neuve, on est d'accord : le 30mA est bien derrière le 300mA.
Mais pour les installations électriques domestiques datant d’avant le 01/10/1981, le 30mA ne serait pas obligatoire. Une installation avec seulement un différentiel général de 300mA serait donc acceptable. Correct ?
Si la réponse est affirmative, j'imagine que remplacer ce 300mA par un 30mA serait mieux en terme de protection, non ?
Ce n'est pas que je ne veuille pas mettre un second différentiel, mais je n'ai pas la place...

il y a des pages de discussions à ce sujet, peut-être que le RGIE 2026 abandonnera le 300 mA de tête.

pour le problème de place, il y a des disjoncteurs différentiels qui combinent les 2 mais c’est plus cher. Sinon des vynckier Unibis ou Gewiss prenent moins de place.

il n'y a qu'a câbler en unibis
2 x 4 mod différentiel
3 x 1 mod disjoncteur bipolaire
2 x 2 mod disjoncteur quadripolaire

8+3+4=15modules <= 18 modules.

Il faut bien sur rajouter un différentiel dans chaque coffret extra.

Il n'y a pas d'article 278 dans le rgie !
Les dérogations c'est pour les installations non modifiées et pas appliquer des dérog de confort sur des extensions/modifications.

Rien n'interdit d'utiliser le marteau et le burin pour agrandir la niche, de mettre un mini coffret pour le différentiel.

D'autre part on parle de 3 brins pour du tri 400+N donc il manque la terre et sans doute une phase, et on parle de 4 brins pour du tri 400+N donc il manque la terre.
Il y a sans doute le besoin de tirer de nouveau fils/câbles vers les coffret auxilliaire.

BG1000 a dit:

Les dérogations c'est pour les installations non modifiées et pas appliquer des dérog de confort sur des extensions/modifications.

Cliquez pour agrandir...

C'est en fait la réponse que j'attendais et craignais tout à la fois...
J'ai trouvé un petit coffret 4 modules de faible hauteur, que je peux arriver à placer entre le compteur et mon tableau électrique principal.
Merci pour vos réponses

une photo de l'installation serait utile

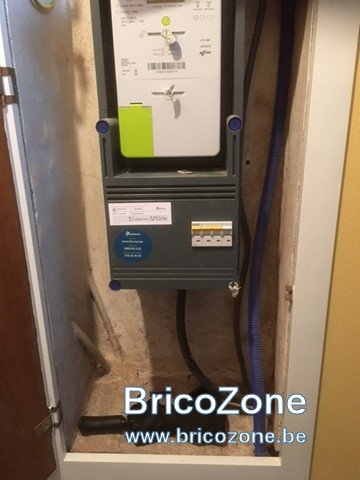

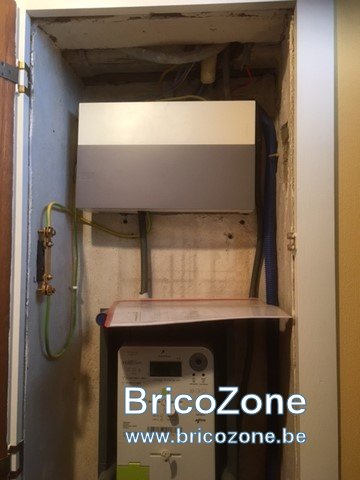

Voici (en deux photos, je manquais de recul).

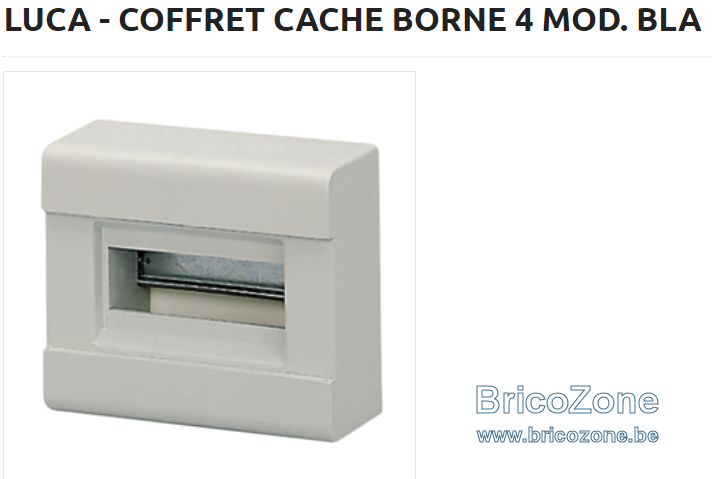

Je compte placer ce petit coffret entre le compteur et le tableau, à droite du câble reliant les reliant (j'ai une hauteur disponible de 19cm)

Ce coffret n'est pas bon, c'est un coffret de commande... Pour un coffret normal, il faut obligatoirement une porte.

Ouille

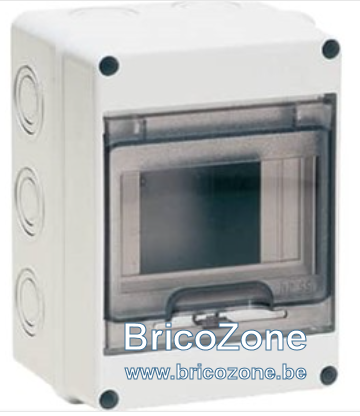

Je dois rester sous les 19cm de hauteur. Il me reste cette alternative (voir photo).
Dans la version 3/5 modules, 120mm de haut. Mais est-ce suffisant pour câbler du 10² ?
Sinon, le même en version 4/8 modules, la hauteur est de 160mm (la largeur passe à 200mm, mais j'ai un dispo de 230mm)

A la réflexion, je trouve étrange que le disjoncteur sur le coffret FLUVIUS soit sans porte lui...

C'est un compteur, pas un coffret.........
Et un gdr n'a pas les mêmes normes que le domestique de toute façon.

Un coffret compteur
Tu prendrais lequel ? Assez de place dans un 3/5 modules (hauteur 120mm) pour câbler du 10² ?
Ou il vaut mieux prendre un 4/8 modules (hauteur 160mm) ?

A vue de pif, il doit y avoir la place pour un 2x18 modules.
Quelle distance avez vous au dessus du compteur?

+ il y a de place, mieux c'est...

Je n'ai pas mesuré. 19 entre le compteur et le coffret, donc je dirais un petit 40.
Mais je ne tiens pas à refaire le tableau : il n'est pas bien grand, mais il y a un paquet de fils, dont certains très courts (j'ai récupéré ce qui existait...). D'où ma préférence pour ajouter un petit coffret sous le grand.

flashman a dit:

+ il y a de place, mieux c'est...

Cliquez pour agrandir...

Va pour le 4/8 modules alors.
Merci et bonne soirée !
