Différentiel Vynckier 4P - Câblage en triphasé

Jacko

• 21 Août 2025

• #1

Bonjour,

Je cherche à vérifier le câblage en triphasé sans neutre de mon différentiel Vynckier.
D'habitude il y a un schéma sur la face avant mais là pas.

Est-ce que l'un d'entre vous aurait la notice de ce modèle (604308) pour savoir sur quelles bornes le bouton test est relié ?

Merci



Cory

• 21 Août 2025

• #2

Bonjour,

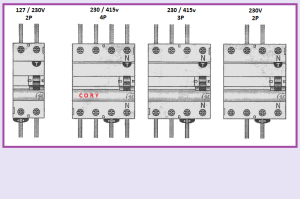

Le schéma standard.

En 2x230 ou 3x230V évitez d'utiliser la borne "N" qui à un fonctionnement différent.



Jacko

• 21 Août 2025

• #3

Merci. pour la réponse.

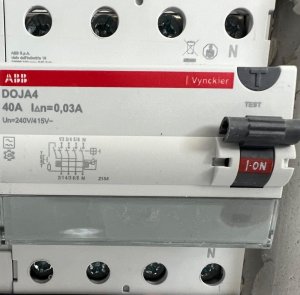

Ce qui m'a amené à poser la question c'est que sur un modèle 30 mA plus récent le schéma sur la face avant montre que le bouton test est relié à N, donc le triphasé est relié à 3/4 - 5/6 et N.

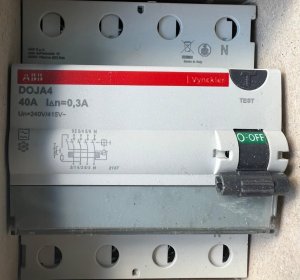

Sur un autre modèle en 300mA le schéma est présent sur la face avant et là le bouton test n'utilise pas N donc le câblage est sur 1/2 - 3/4 et 5/6 (pas le N)

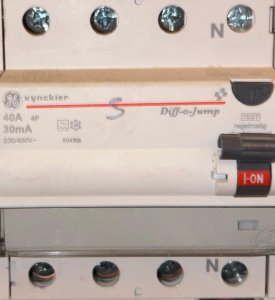

Par contre sur un tableau plus ancien, il n'y a pas de schéma mais le câblage est sur les 3 bornes autres que N et je voulais m'assurer que N n'est pas utilisé par le bouton test.



Cordialement



Cory

• 21 Août 2025

• #4

On évite l'usage de la borne "N" et au besoin on fait un petit pontage.



Jacko

• 21 Août 2025

• #5

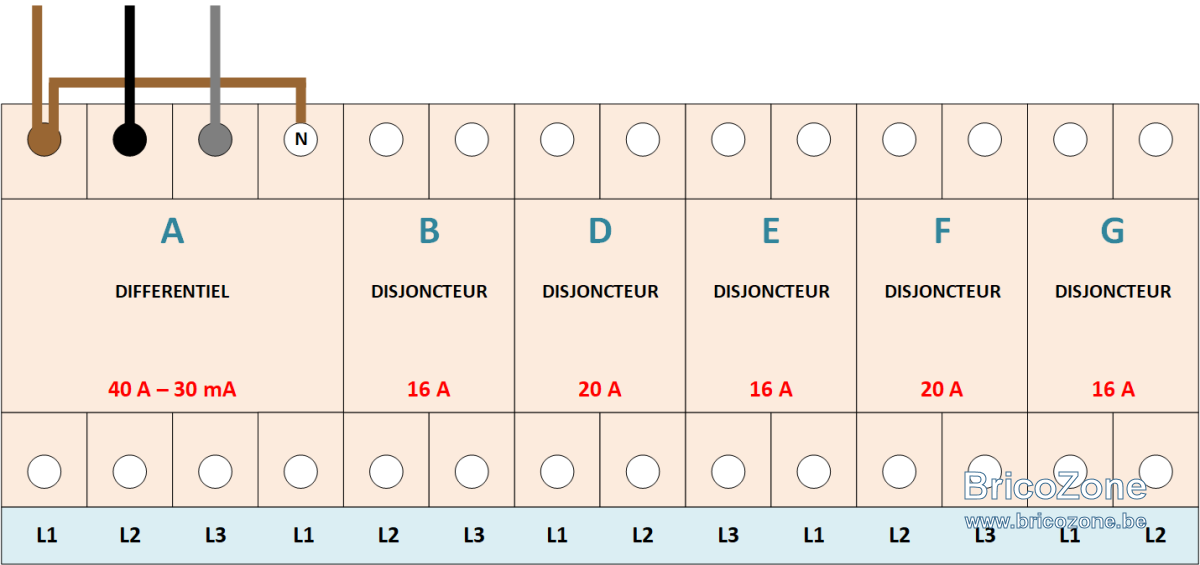

Donc le schéma suivant serait correct :

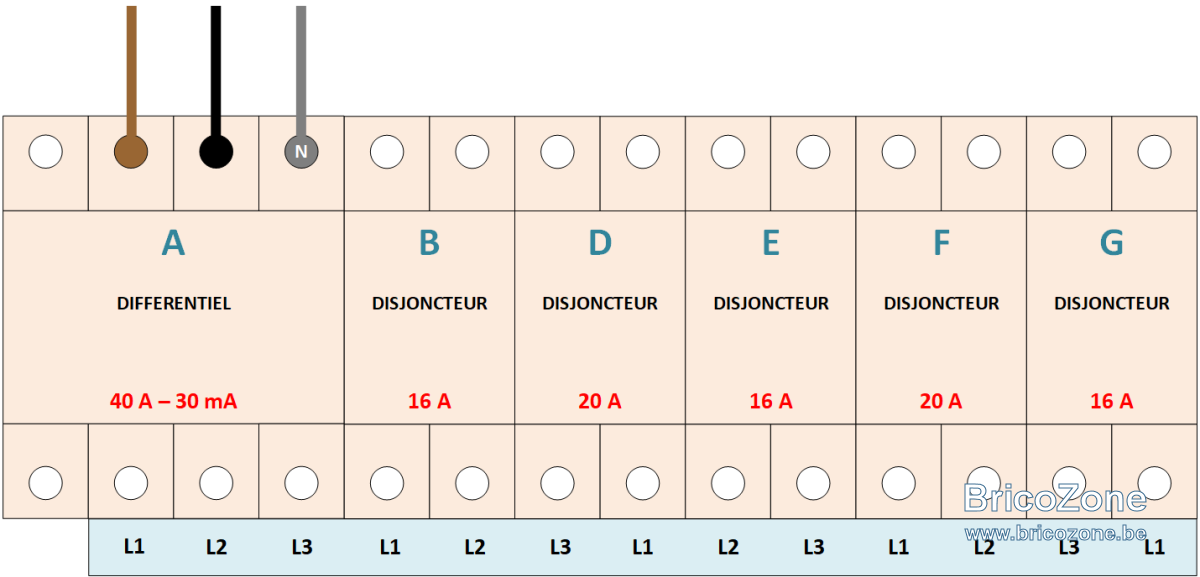

Tandis que celui-ci serait possible mais à éviter :

C'est bien ça ?



flashman

• 21 Août 2025

• #6

Le pontage ne sert à rien dans le premier schéma... Le peigne joue déjà ce rôle.


Et aucun souci pour le 2e, c'est tout à fait classique (et recommandé par la plupart de fabricants dans leur mode d'emploi).



U

ultraplex462

• 21 Août 2025

• #7

flashman a dit:

Le pontage ne sert à rien dans le premier schéma... Le peigne joue déjà ce rôle.

Cliquez pour agrandir...

Bonne nouvelle. Avec ce montage, que l'on soit en mono (peigne L1-L2) ou tri (peigne L1-L2-L3), plus besoin de savoir si pontage nécessaire pour le bon fonctionnement du bouton-test du différentiel ?



Cory

• 21 Août 2025

• #8

Le premier schéma est parfait.
Le deuxième à éviter.



Tchotto

• 21 Août 2025

• #9

Salut ! Ouiii mais, finalement lequel des deux schéma de raccordement est-il " le " meilleur ou le plus simple ou le plus facile à réaliser ?

Perso, je préfère nettement le premier schéma ! Effectivement, rien ne sort en "N" e la broche du peigne sert de pontage !

Que se passe-t-il selon que l'on inclut un disjoncteur " tétra " en position 1 ou 3 dans la série après le Diff tétra ?

Pour la meilleure continuité du peigne, il me semble qu'il vaut mieux le placer en 3ième position du schéma 1 pour que la borne N non utilisée corresponde à la N non utilisée du Diff tétra sinon risque de court jus ? !
Donc, Diff tétra + disjoncteur mono + Disjoncteur tétra + disj mono, etc .... plutôt que Diif tétra + disj.tétra + disj.mono etc etc..... Non ? Merci !

Ce poste répond enfin en partie à ma question +/- analogue posée il y a quelques jours ->> ICI <<--. Je la reformule autrement ici avec les schémas comparatifs nettement plus clairs de @Jacko que je ne sais pas réaliser. On apprend tous les jours ! Merciiii ! Ciao.



Cory

• 21 Août 2025

• #10

Il faut savoir que la borne marquée "N" des différentiels et disjoncteurs tetrapolaires ont une fonctionnalité différente aux autres bornes qui peuvent créer des problèmes sur certains équipements raccordé en triphasé sans neutre.



Jacko

• 21 Août 2025

• #11

Je reviens sur les 3 cas mentionnés au début.
Est-ce que le premier schéma pourrait convenir pour le cas suivant ?

Dans ce cas, on s'attend à un apport de courant au dessus et le test fait appel à N.

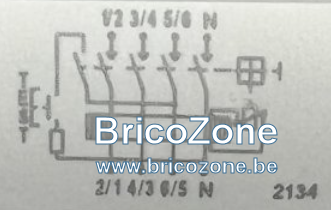

Faut-il alors ponter entre 1/2 et N en haut ou est-ce que le peigne en dessous est suffisant ?



Cory

• 21 Août 2025

• #12

Le peigne est suffisant.



U

ultraplex462

• 21 Août 2025

• #13

Jacko a dit:

Est-ce que le premier schéma pourrait convenir pour le cas suivant ?

Cliquez pour agrandir...

Comme dit plus haut, si utilisation d'un différentiel tétra sur une installation mono ou tri, avec le premier montage, plus de pontage à faire pour le bon fonctionnement du bouton-test. Et ce pour n'importe quel modèle ou marque de différentiel.



Cory

• 21 Août 2025

• #14

ultraplex462 a dit:

Et ce pour n'importe quel modèle ou marque de différentiel.

Cliquez pour agrandir...

Hélas non, il peut y avoir des différences entre marques et modèles.
