dimension fondation portail à battants 3mètre

Bonjour,

j'aurais aimé avoir votre avis sur le dimensionnement des fondations pour l'installation d'un portail à battants

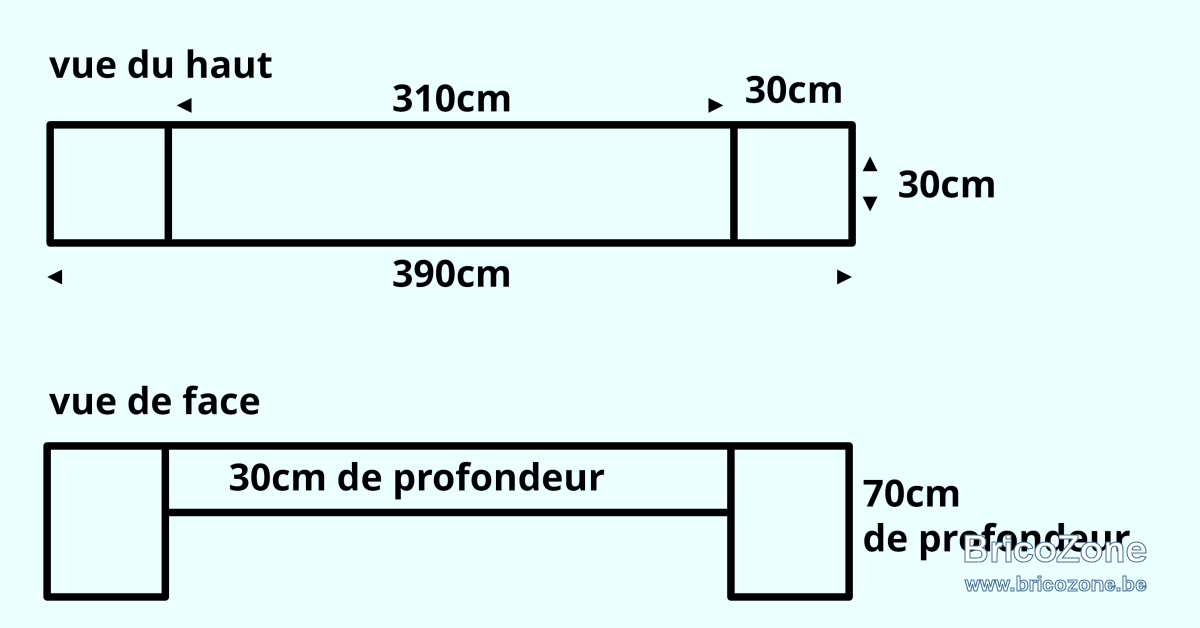

j'ai fait un petit schéma

le portail fera 3mètres ( 2 battants de 150cm) sur 1m60 de hauteur (+5cm de chaque coté pour les charnières)
les montants seront faits avec des piliers à enduire de 20x20x25 (remplis de béton)

au niveau ferraillage : je pense mettre 3 fers a béton horizontalement et 3 fers a béton dans chaque poteau

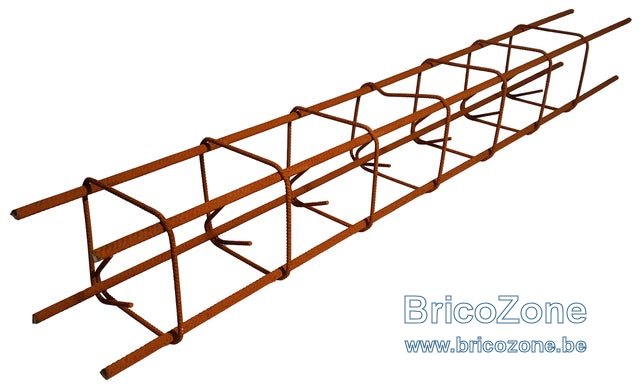

pour les poteaux, j'ai vu des armatures poteau (mais sur des sites français), peut-être disponible en Allemagne ? ou sur commande ?

Le portail: armature métallique + planches (genre lame terrasse)

au niveau de la semelle : 30x30x30, est-ce suffisant ? pour accueillir de temps (au niveau grosses charges, un tracteur et remorque à bois ou un camion de vidange)

Merci

Plus c'est ́arge en bas, moins ça senfonce.
Prefererais plus large sous les poteaux et moins profond, en cone (pyramide sans pointe).
Par contre 30x30 pour les poteaux ca me parait exagéré pour ce portail.
C'est lui qui risque de céder
Anticipe plutôt un appui au centre en position fermée (une plaque au ferraillage) et sur les côtés en position ouverte(avec un petit béton)
Tes fers horizontzux et verticaux doivent etre solidarisés.

Même principe pour la semelle au lieu de 30x30, 40 de hauteur , 40 en bas, 20 en haut en largeur

Merci pour ton retour
je vais donc
réduire la profondeur des fondations des 2 poteaux et élargir leur base
pour la semelle, passer à 40cm de hauteur, 40cm de largeur sur le bas, 20cm de largeur sur le haut (forme de cone)

Pour les poteaux, c'est du 20cmx20cm (30cmx30cm c'est leur fondation)

C'est bien noté pour la solidarisation des fers !

Il existe des complexes de ferraillage tout prêt pour les piliers, l'idéal étant aussi une reprise en L dans le béton de fondation. Vous avez trouvé des éléments de piliers à un prix correct en Belgique ?

Philalawst a dit:

Merci pour ton retour

Cliquez pour agrandir...

J'ai donné des dimensions comme çà.
C'est plus pour capter l'idée.
70 cm, cest fondatio s hors gel pour des bâtiments. Ce sont des tonnes sur un support qui risque de s'effriter gelé.
Ici le poids est nul (pour parler beton), c'est l'assise qui importe pour empêcher et l’enlisement et le basculement, du aux ouvertures et au vent.
Quoique ce n'est rien geand chose, un jour tres boueux il y'a des risques. C'est pour cela que je conseille un petit support .
Il faudrait une barre en diagonale.
Qui puisse se replier sur le portail lirsqu’on l’ouvre, et s'accrocher a un point d'appui au sol, sur un petit beton aussi

Et on solidarise les fers en Lpour retenir le portail en position fermée.

norobis a dit:

Il existe des complexes de ferraillage tout prêt pour les piliers, l'idéal étant aussi une reprise en L dans le béton de fondation. Vous avez trouvé des éléments de piliers à un prix correct en Belgique ?

Cliquez pour agrandir...

je ne sais pas si ce genre de produit est disponible en Belgique. J'ai 2 négociants proche de chez moi, je demanderai tout de même
