Dimensionnement chauffage multicouche

Dans le forum Chauffage - par selem le 18 Septembre 2019

  1. selem

    selem 41 ans, France

    Bonjour,
    Dans le cadre d'une création d'un réseau de chauffage multicouche je recherche les précieux conseils des pros du forum.
    En pièce jointe un schéma du réseau (Soyez indulgent pour la qualité ;-) ).

    D'avance merci pour vos conseils sur le dimensionnement du réseau de tubes multicouches.

    Schema Plomberie V3.png

    Dernière édition: 23 Septembre 2019
    selem , 18 Septembre 2019
    #1
  2. neuneu

    neuneu Hainaut

    mets simplement un gros collecteur à la cave avec tous les départs en 16 ou éventuellement un collecteur après tes 4M de 26 pour l'étage

    neuneu , 19 Septembre 2019
    #2
  3. selem

    selem 41 ans, France

    Merci.

    selem , 19 Septembre 2019
    #3
  4. LoneWulf

    LoneWulf 37 ans, France

    Attention, dans les deux cas, il faut un té avant le collecteur pour ta ligne vers l'étage, il ne faut éviter de la placer en bout de collecteur.

    Vu les puissances en jeu, avec un delta de température de 15°:

    Chaudière <-> 26x3 Té 20x2 <-> Collecteur RDC
    Té <-> Collecteur de l'étage : 20x2

    Les collecteurs avec entrée 3/4" et sorties 1/2", tous les raccords collecteurs <-> radiateurs en 16x2

    Avec un delta de température de 20°, avec du 20 au lieu du 26 ça passe sans soucis.

    LoneWulf , 19 Septembre 2019
    #4
    selem aime ça.
  5. selem

    selem 41 ans, France

    Je refais le schéma et je reposte pour votre validation. Merci pour vos précieux conseils.

    selem , 19 Septembre 2019
    #5
  6. selem

    selem 41 ans, France

    Correction suite à vos conseils, nous nous rapprochons du but je l'espère. Je suis preneur de vos nouvelles indications.

    Pourriez vous m'indiquer également comment régler les pertes de charges artificielles sur les tés de réglage de chaque radiateur. J'ai des tés comap en 1/2.

    En pièces jointes le nouveau schéma, les dimensions des tés et l'abaque associé.

    D'avance merci pour vos calculs et le partage de vos connaissances.

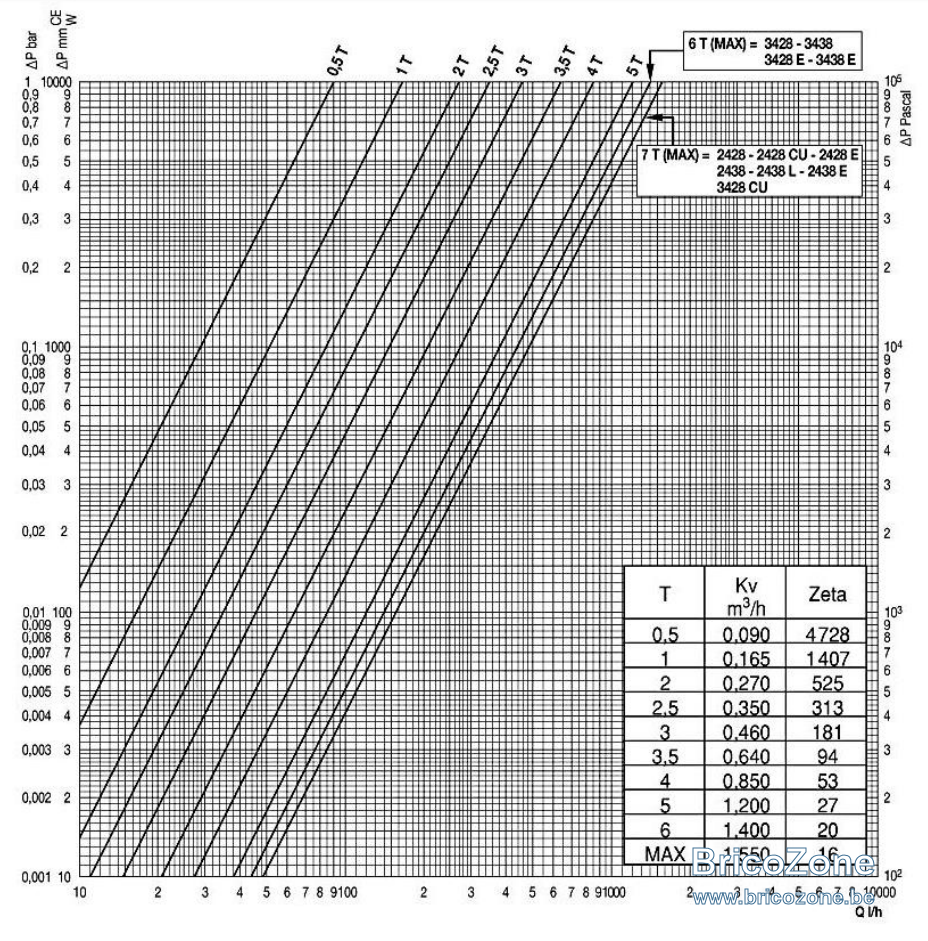

    abaque comap tés.PNG

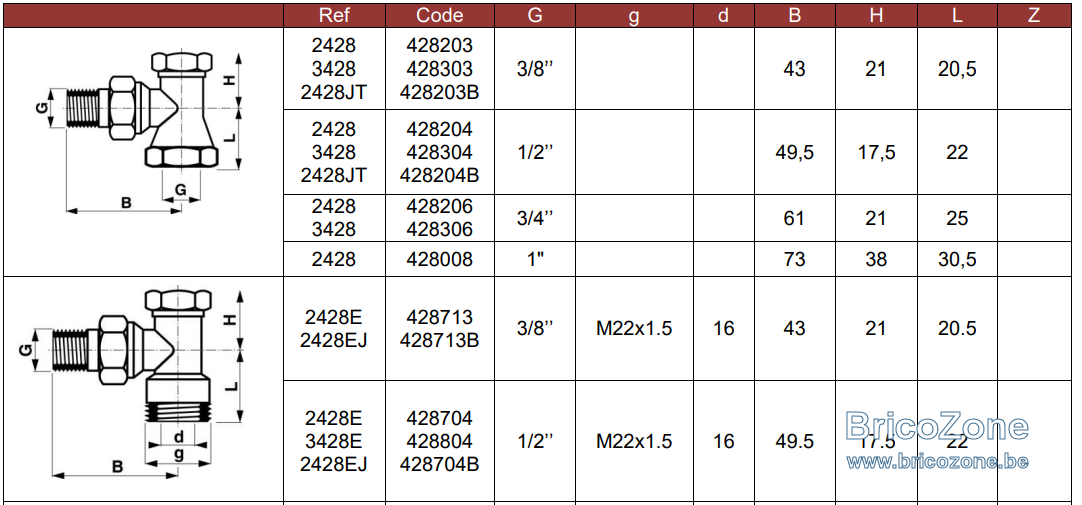

    Tés Comap.PNG

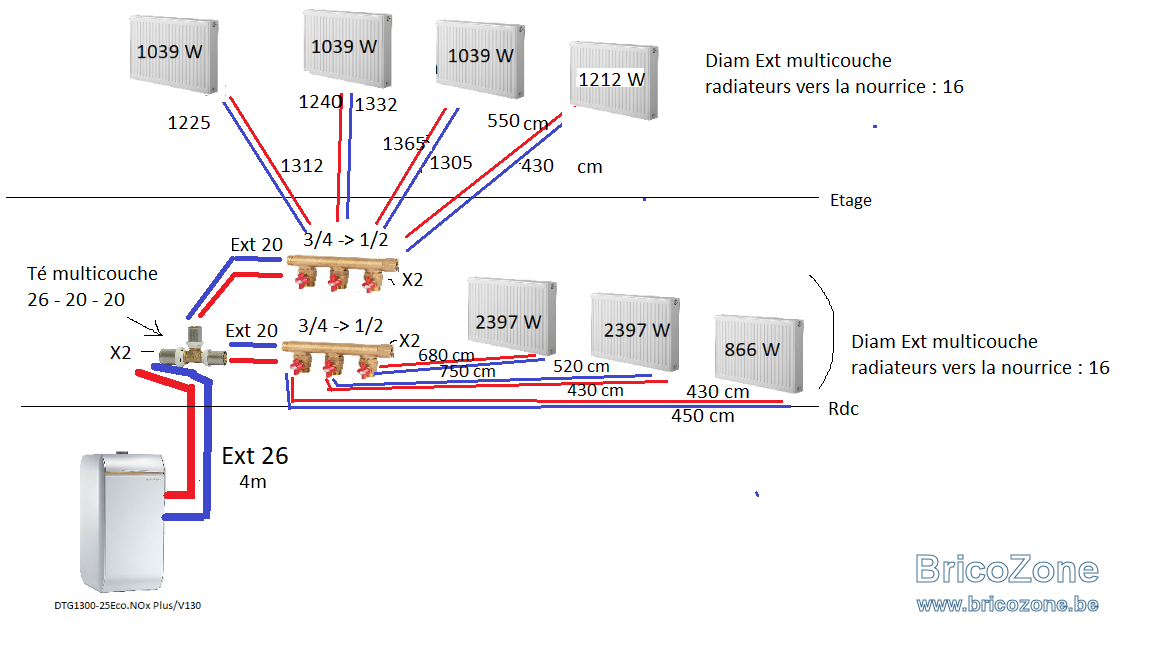

    Schema Plomberie V3.png

    Dernière édition: 23 Septembre 2019
    selem , 19 Septembre 2019
    #6
