Liaison Equipotentielle - Element et conduites

  • #1
Bonjour,

Quand on lit les conseils de Vinçotte sur la RGIE, on peut lire :

"Dans les salles de bains et salles de douches, tous les éléments conducteurs étrangers et toutes les masses tels que les canalisations de gaz, d’eau chaude et froide, de chauffage central, la baignoire, les prises, etc. doivent être reliés entre eux, ainsi qu’avec le conducteur de protection."

Mais dans le cadre de ma rénovation, j'utilise des matériaux modernes (multicouche pour les canalisations, etc.) ainsi de manière plus pratique, est-ce qu'il faut relier ses canalisations d'eau dans ce cas ? De même, pour une baignoire qui n'est pas metallique, faut-il la relier ? Quid d'un grand évier en Inox ? Quelle serait la limite à la liaison équipotentielle ?

Merci,

  • #2
Il y a dans le rgie un schéma qui montre les liaisons à faire

  • #3
Évidemment, une mise à la terre d'un bac acryliques ou d'un alpex, qui par nature sont isolés électriquement, ça n'a pas trop de sens.

Par contre les parties métalliques de tuyauterie, au compteur par exemple, doivent l'être.

  • #4
Évidemment, une mise à la terre d'un bac acryliques ou d'un alpex, qui par nature sont isolés électriquement, ça n'a pas trop de sens.
Bien sûr que raccorder un tuyau en plastique à la terre n'a pas de sens, mais ne pas oublier que l'eau qui y circule est, elle, très bon conducteur d'électricité.
Donc il n'est pas superflu de raccorder le compteur, boiler et autres pièces métalliques en contact avec l'eau.

  • #7

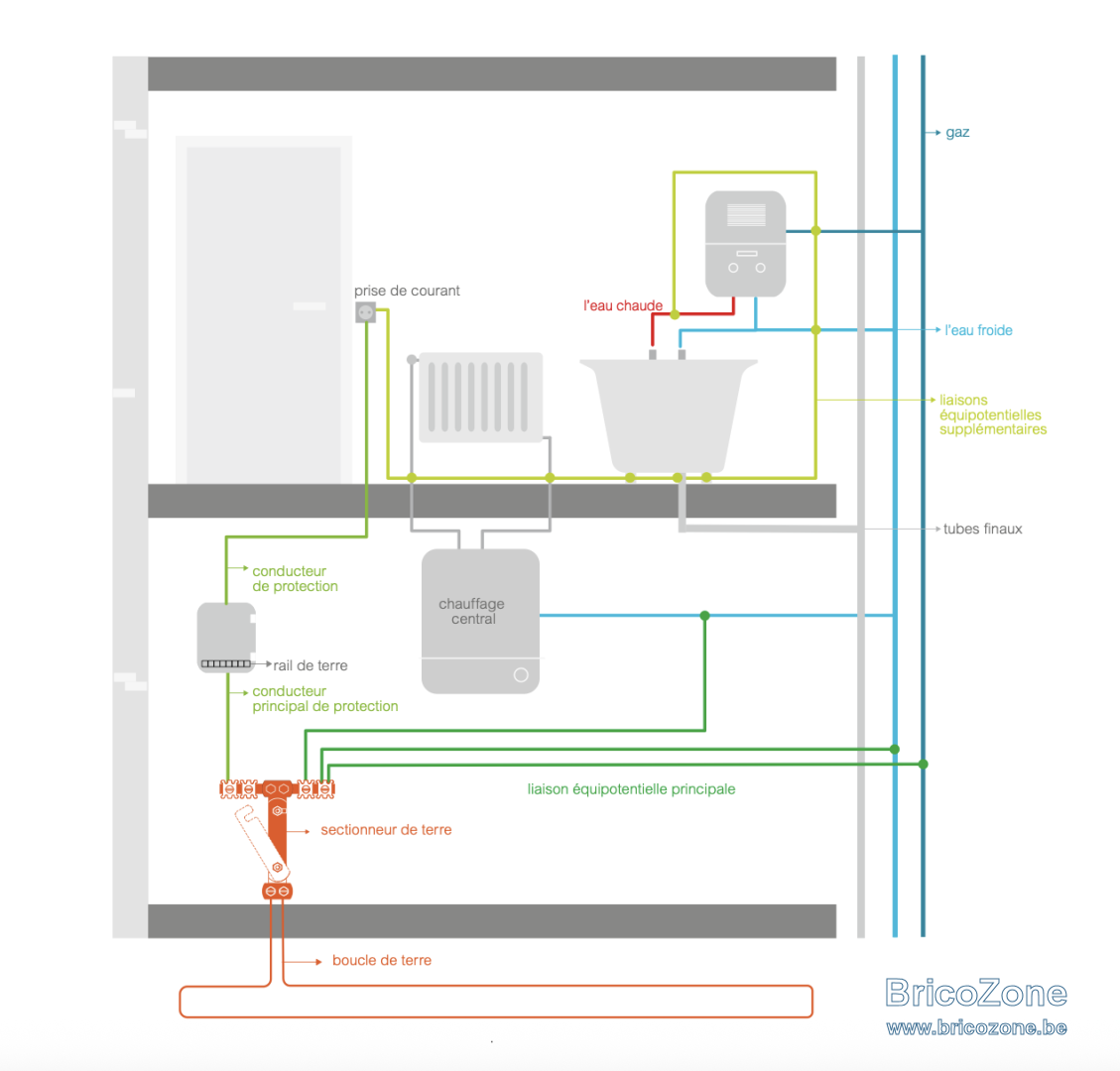

C'est un dessin qui montre comment tu peux lier

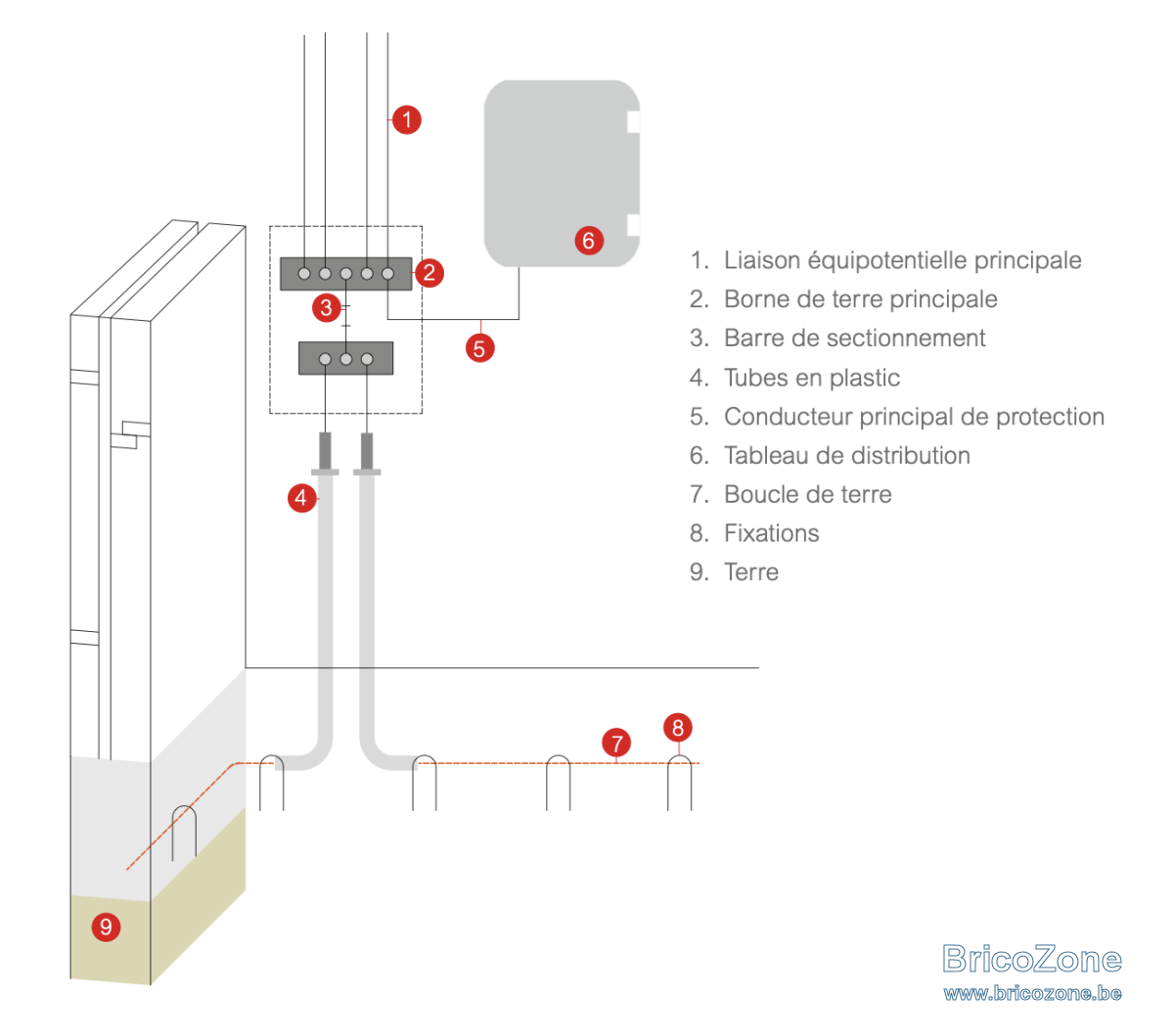

Les liaisons équipotentielles principales partent de la borne principale du

sectionneur de terre. Même avec une bonne mise à la terre, il existe toujours un

risque de voir apparaître une tension sur les éléments conducteurs qui ne font pas

partie de l’installation électrique. Voilà pourquoi les éléments suivants doivent être

raccordés à la terre :

■ les conduites principales de gaz et d’eau ;

■ les conduites principales du chauffage central ;

■ les parties métalliques accessibles du bâtiment.

  • #8
Chapitre 7.1. Lieux contenant une baignoire et/ou une douche
....
Section 7.1.4. Protection contre les chocs électriques
.....

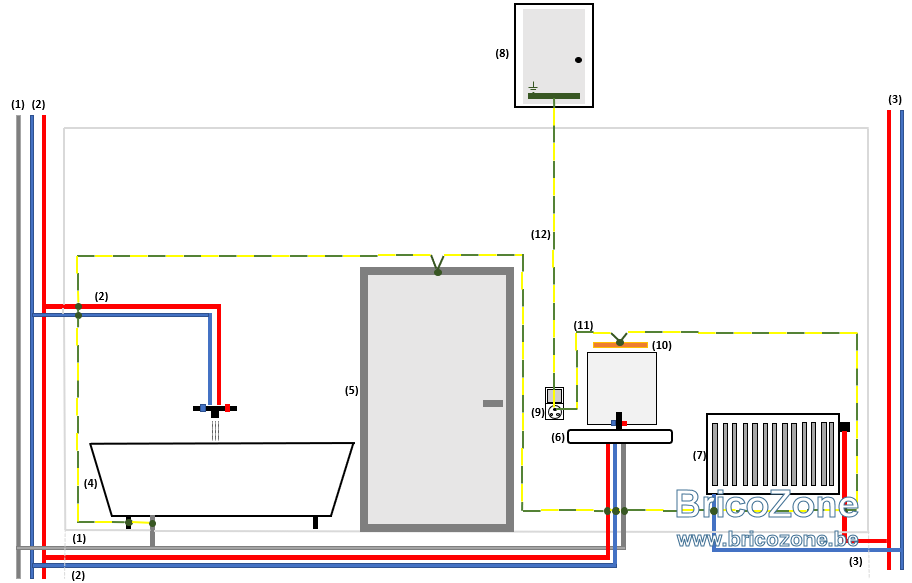

Figure 7.1. Exemple d’installation de la liaison équipotentielle supplémentaire dans un lieu contenant une baignoire

(1) décharge métallique
(2) canalisations métalliques d’eau
(3) canalisations métalliques du chauffage central
(4) baignoire métallique
(5) huisseries de porte métallique
(6) lavabo
(7) radiateur métallique
(8) tableau de répartition et de manoeuvre de l’installation électrique
(9) socle de prise de courant alimenté en basse tension
(10) appareil d’éclairage classe I alimenté en basse tension
(11) liaison équipotentielle supplémentaire
