Dimensionnement toitures plates

Bonjour,

Je suis en train de rénover un bâtiment dans la région Liègeoise et j'aimerais avoir votre avis sur mon projet de réfection de deux toits plats (une première pour moi).

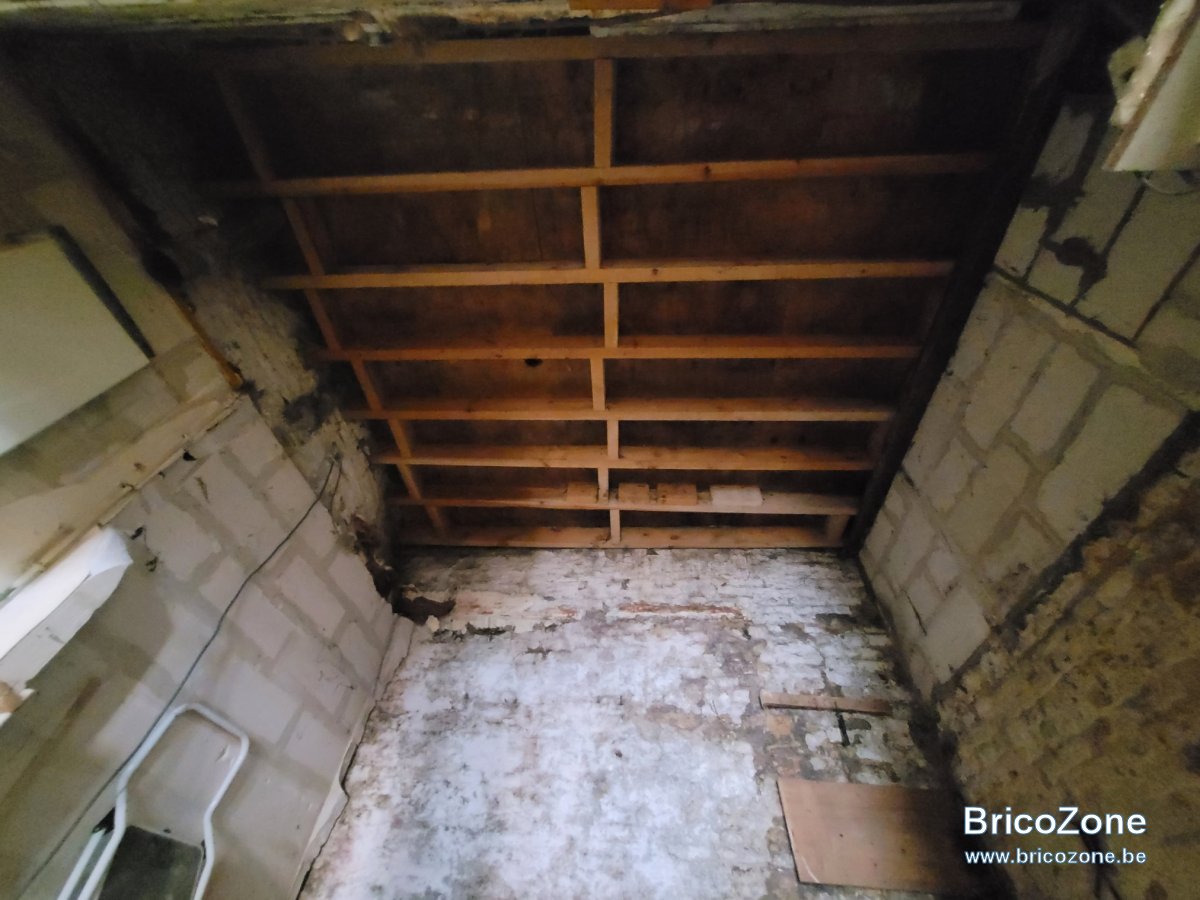

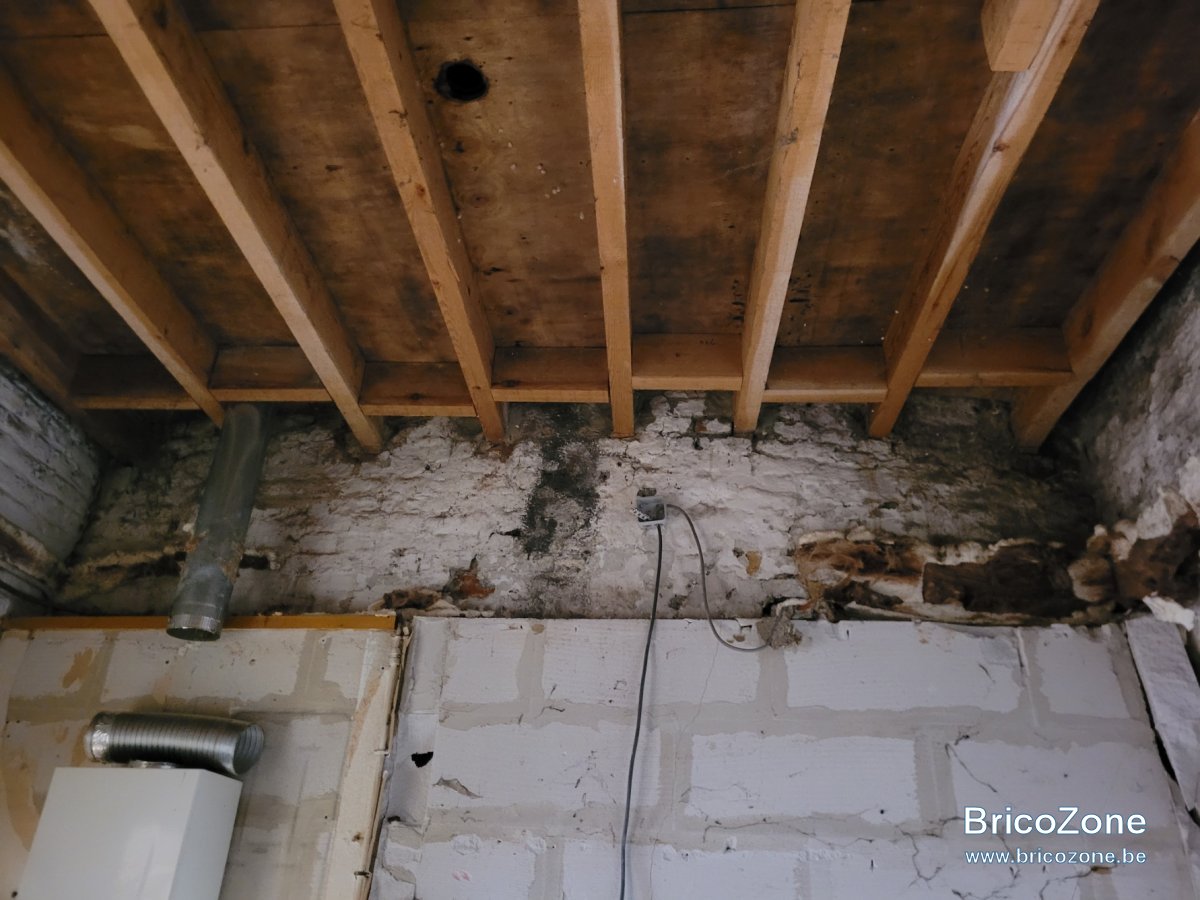

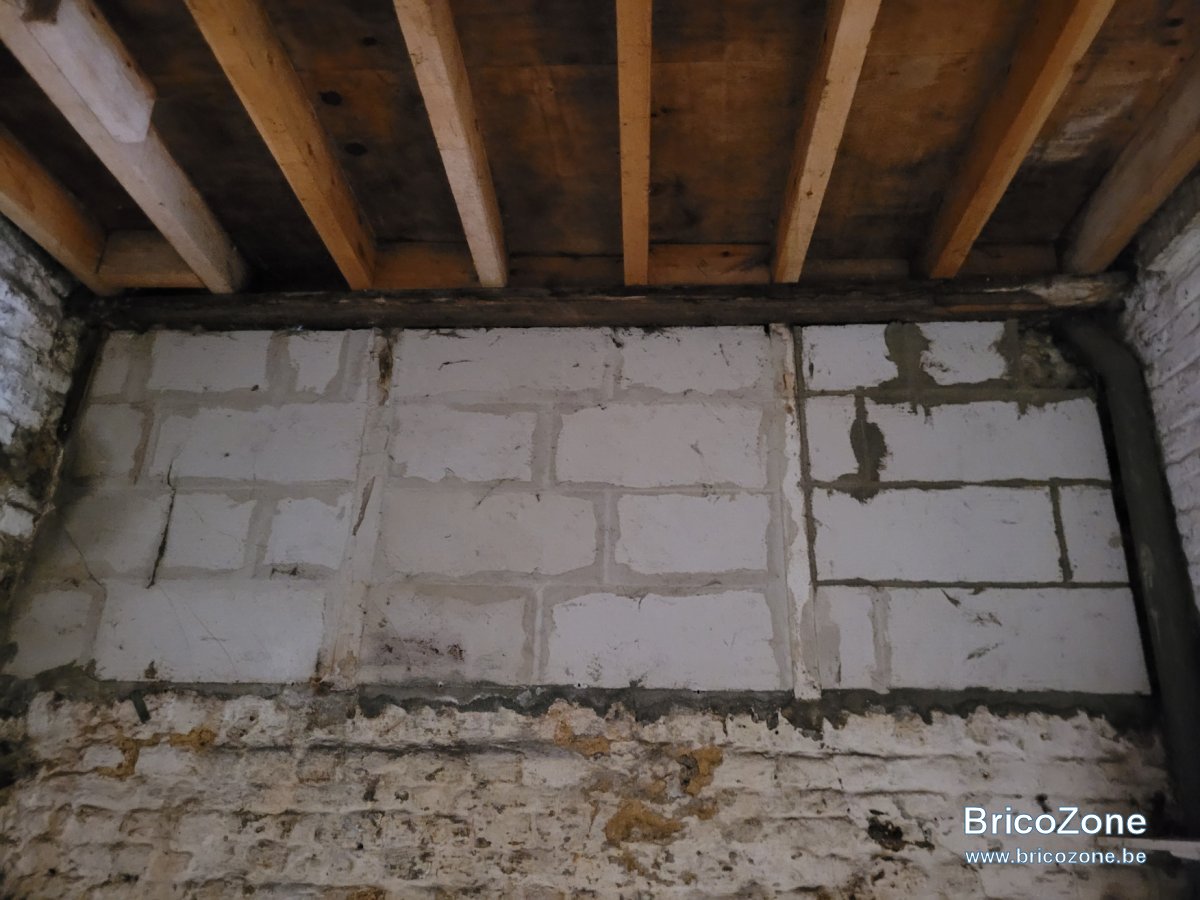

Il y a un petit toit de 2870 x 3770 qui est adjacent à 3 murs.

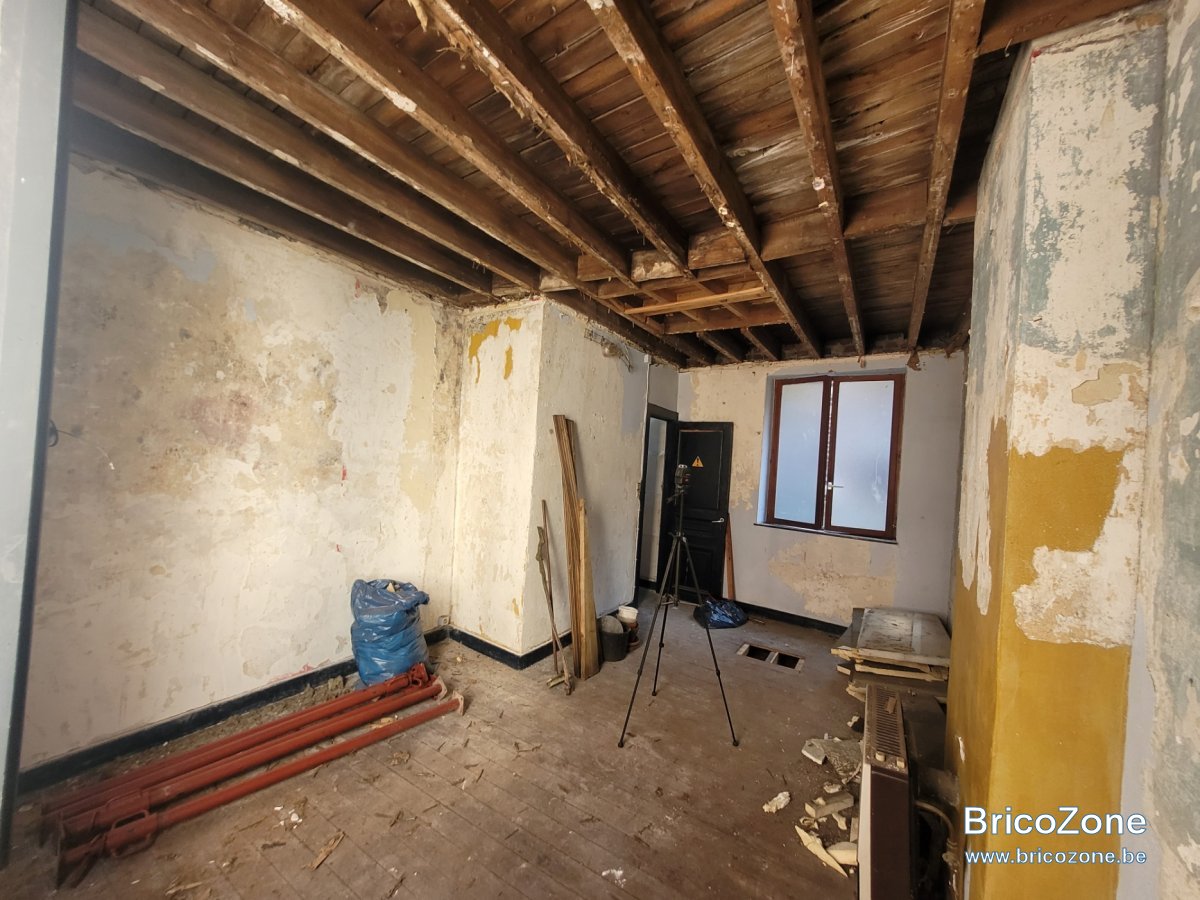

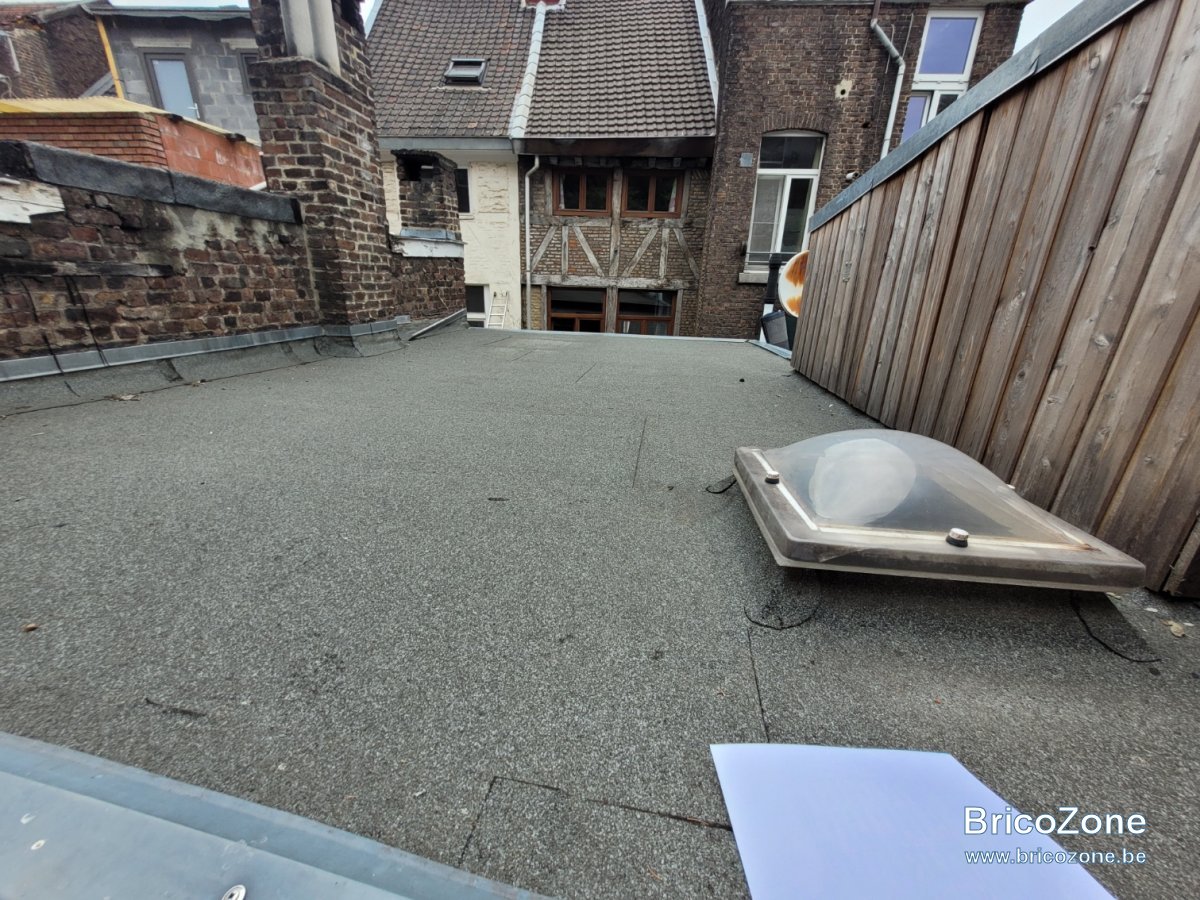

Il y a également un plus grand toit de 5570 x 3770. Ce toit a également des parties adjacentes à des murs mitoyens.
J'aimerais prévoir une terrasse à terme sur ce dernier. Mais faute de budget je pensais placer la fenêtre et le revêtement sur plots plus tard.

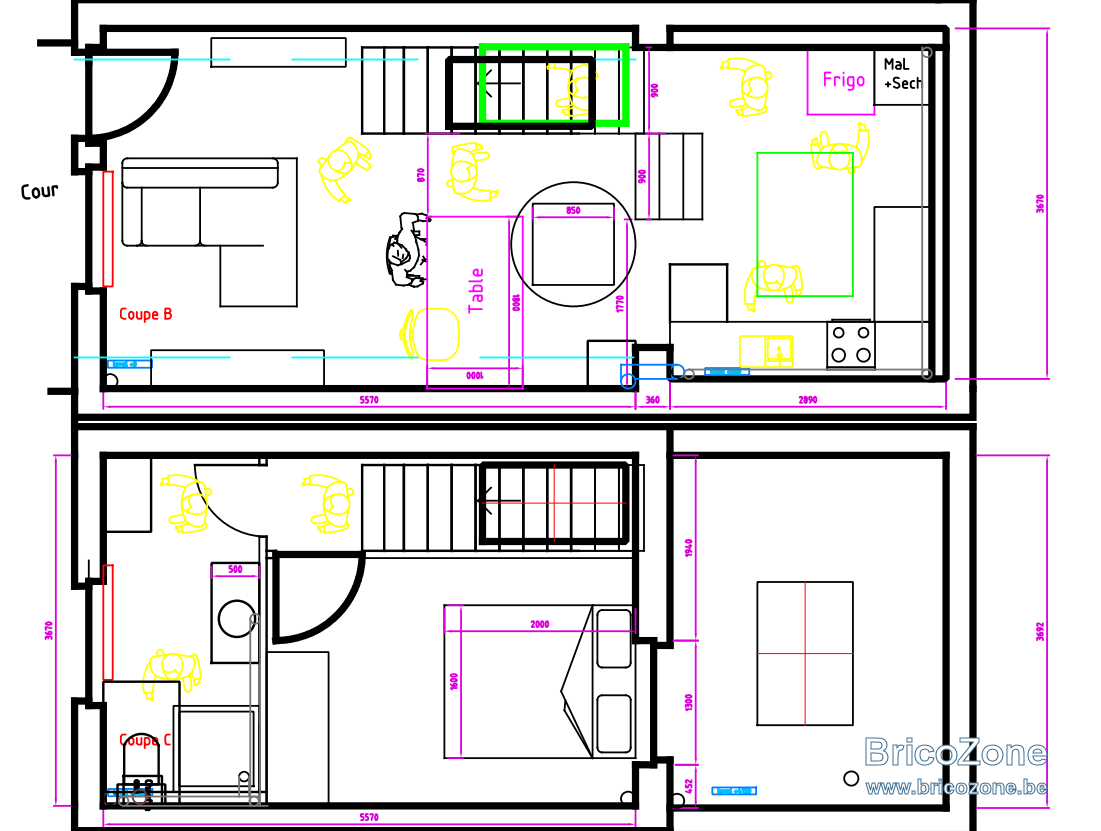

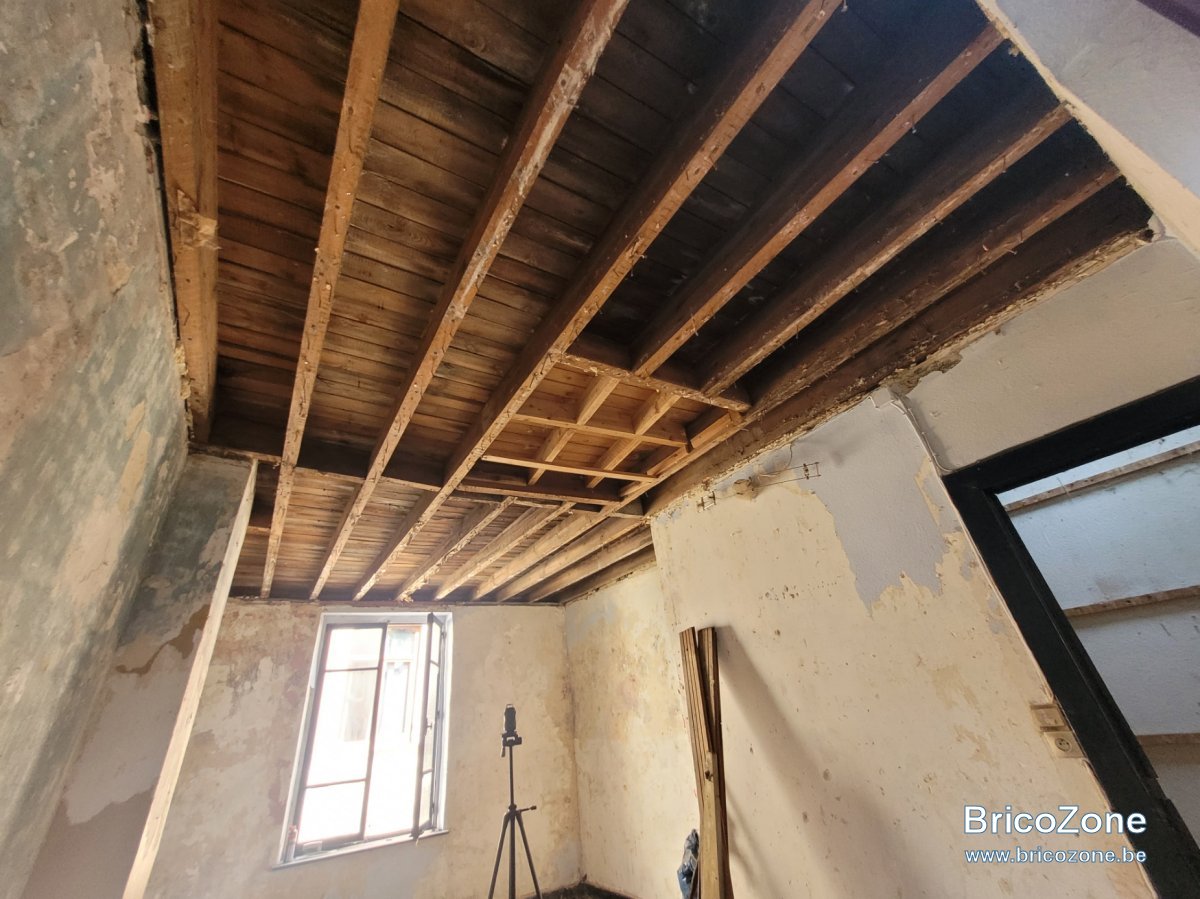

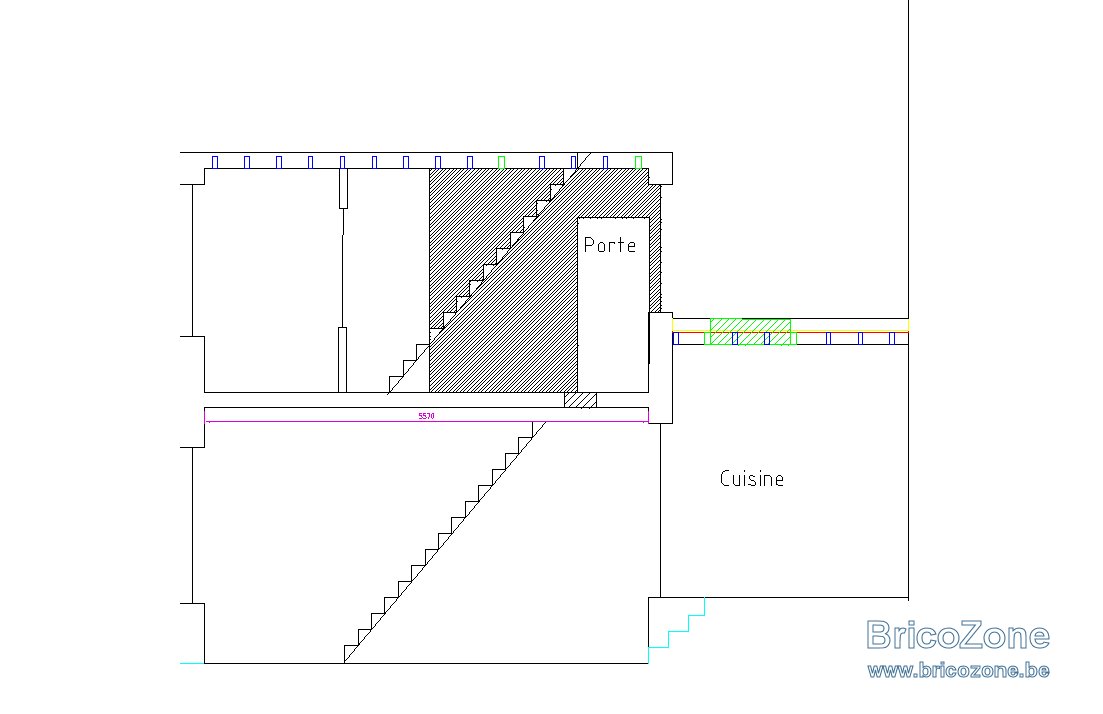

J'ai réalisé un croquis grossier afin d'illustrer mon propos.

Voici quelques détails sur le projet :

Localisation du bâtiment : Liège
Altitude : 180m
Portée des pannes :
Assemblage poutre - maçonnerie :

Section des poutres (C24?) :

Espacement des poutres :
Revêtement de toiture :

Fenêtres de toit :

Pensez-vous que mes poutres sont d'une section suffisante?
Si une cote est manquante sur le dessin, n'hésitez pas à me le faire savoir.
Merci d'avance.

Henri

@fradeco s'il a de la disponibilité?

L.

Il est en vacances pour le moment !!!

Bonsoir,

voici ma réflexion pour ce qui est de la taille des solives (résineux C24).

Charges permanentes :
Plancher bois (solives, panneaux, isolant et finitions inclus) :0,5 kN/m² + surcharge permanente 0,25 kN/m² (pour mobilier)
Charges variables : 1,3 kN/m²

Coeficient de sécurité (ELU) :
Pour cp = (0,2 pour poids propre et 0,1 pour surcharge permanente)
Pour cv = 0,6.

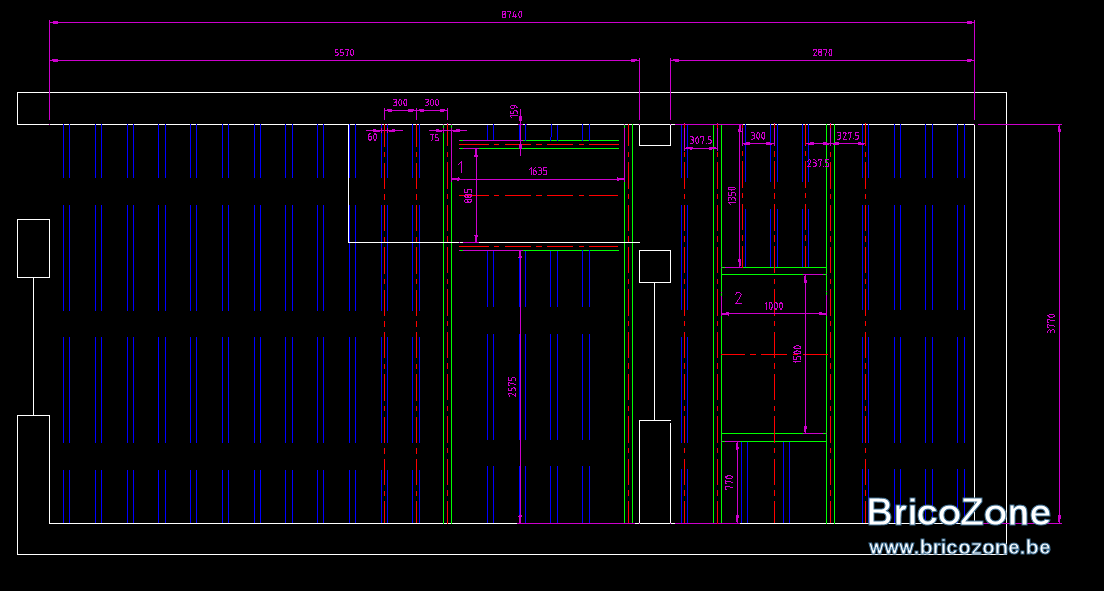

Avec des solives de 15,2 x 6 cm disposées tous les 30cm (contrairement aux plans), j’obtiens une flèche relative (L/350) = 1,08cm. J'ai fait une mise à jour du croquis à titre d'information (voir ci joint).

Pour ce qui est des chevêtres, j'ai un peu fait cela au pif. Pour les fenêtres je suis aux alentours de 0,44kN/m².
Je n'ai pas vraiment pris en compte la neige ni le vent.
Je n'ai pas non plus gité les solives.

Qu'en pensez vous?

Merci d'avance.
BàV
Henri

Je pense que seul un ingénieur peut donner un avis réaliste et sans danger !

Hello @Henrigris

Es-tu parvenu à la réalisation de ta toiture?

Je suis interessé de savoir s'il y a eu des soucis

Bien à vous,

Bonjour,

Je n'ai pas encore réalisé le travail car j'ai eu quelques surprises notament en retirant la cheminée que l'on voit sur les photo. Il s'avère que la HEB qui soutient une partie du plancher était exclusivement posée dans la cheminée et non dans le mur. J'ai décidé de la changer pour en placer une plus longue (après négociation avec le voisin, car je dois ouvrir légèrement son mur pour faire rentrer la poutre ).

J'ai changé également le sens de pose des solive de la plus grande des deux toitures.

J'aimerais avoir votre avis sur les poutres en acier que je compte installer ainsi que les solives.

• 1 HEB 160 + solives sapin 150*60 *2920 pour le plancher du 1er étage
• Solives sapin 150*60 *3836 pour le toit au dessus de la cuisine

• 1 HEB 160 + solives sapin 150*60 *2920 pour le toit au dessus de la chambre
• 2 HEB 180 pour l'ouverture vers la cuisine (qui soutiendront une partie du plancher, une partie de la toiture ainsi que la hauteur du mur au dessus.

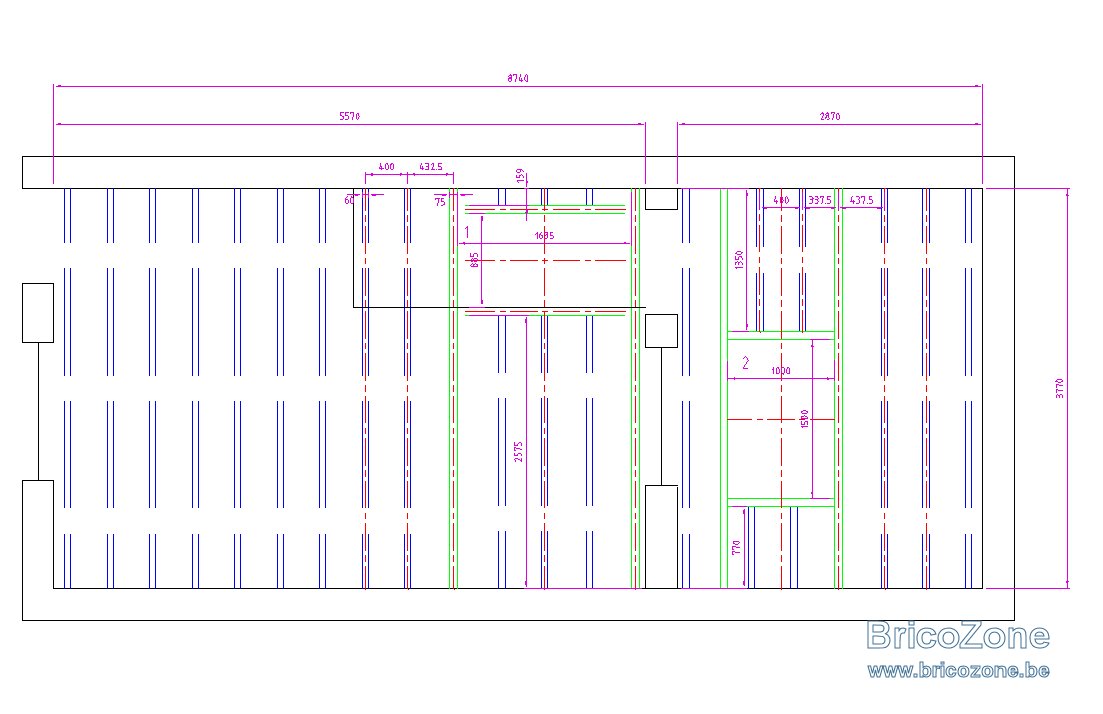

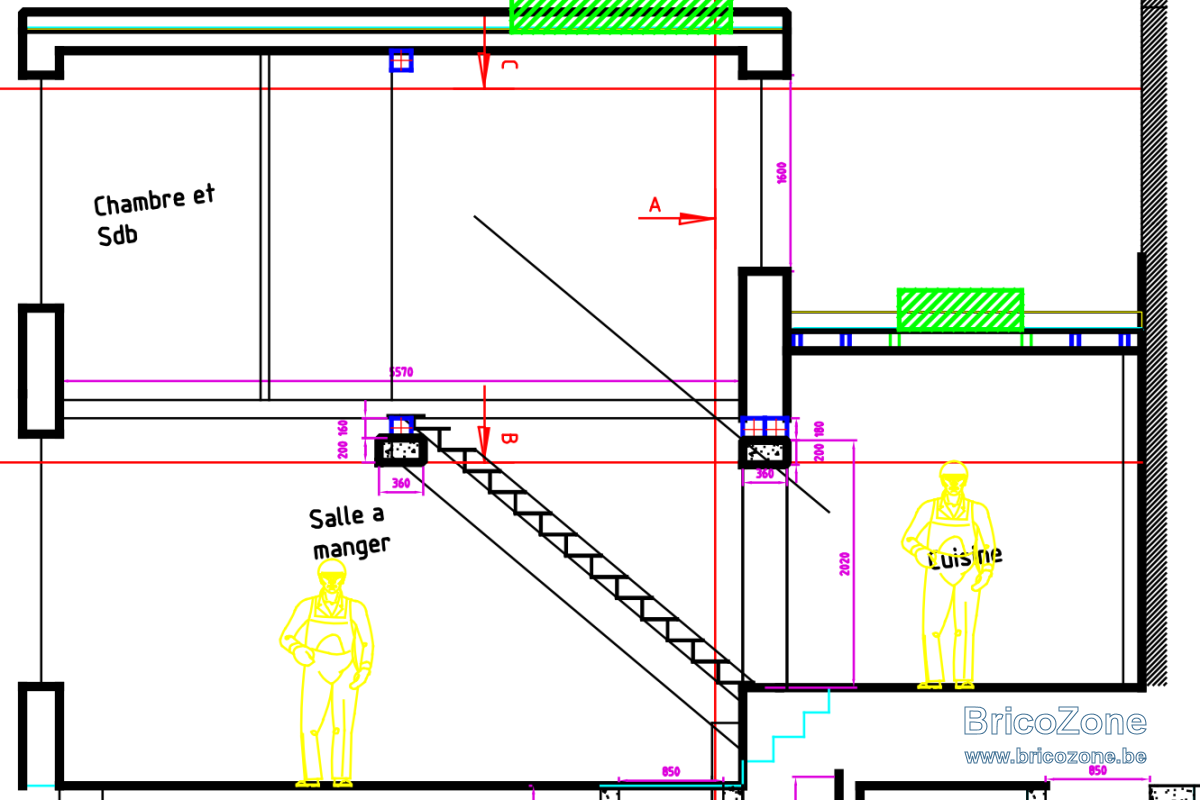

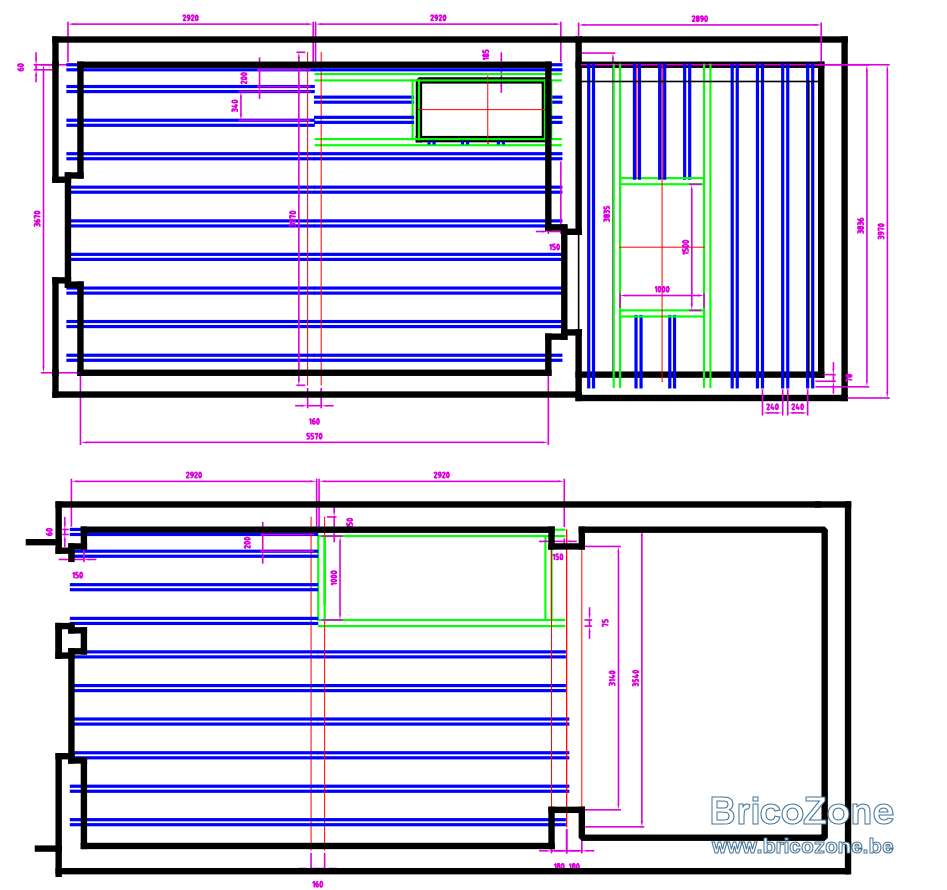

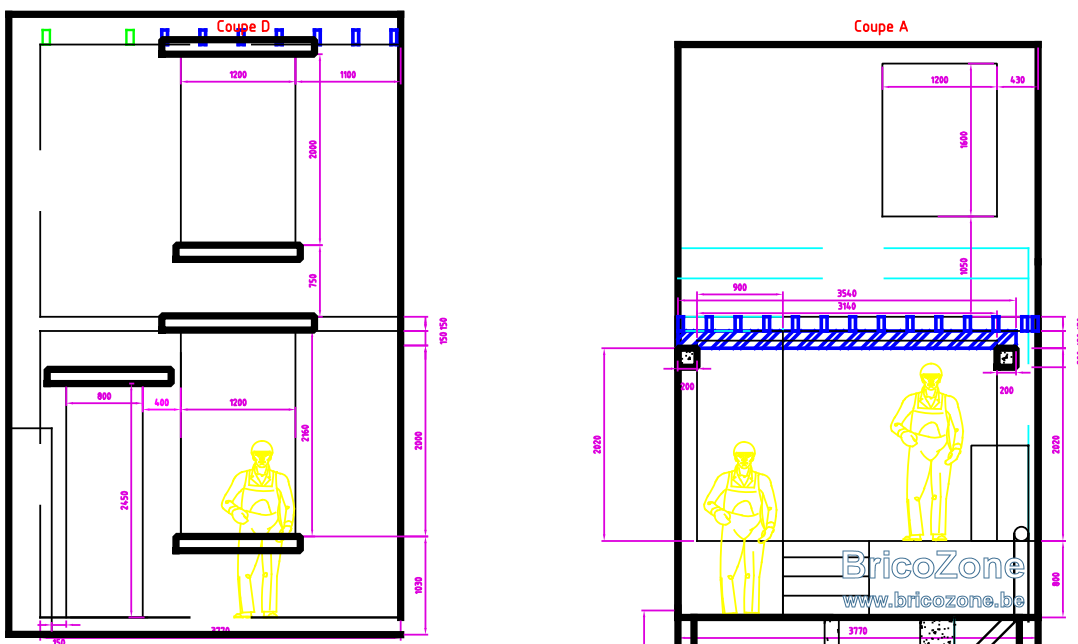

Je joins un plan détaillé de l'ensemble ainsi que le plan des structure bois toit et plancher.

Bien à vous,
H
