Éclairage avec détecteur de mouvement en 3 positions

J

JerLau

• 10 Septembre 2025

• #1

Bonjour,

J'ai un éclairage extérieur avec un détecteur de mouvement séparé. J'aimerais contrôler cet éclairage en 3 positions :
- éclairage contrôlé par le détecteur
- éclairage forcé ON
- éclairage forcé OFF

Après plusieurs lectures de postes, l'idée de me diriger vers un interrupteur rotatif 3 vitesses/positions pourraient répondre à mon besoin.

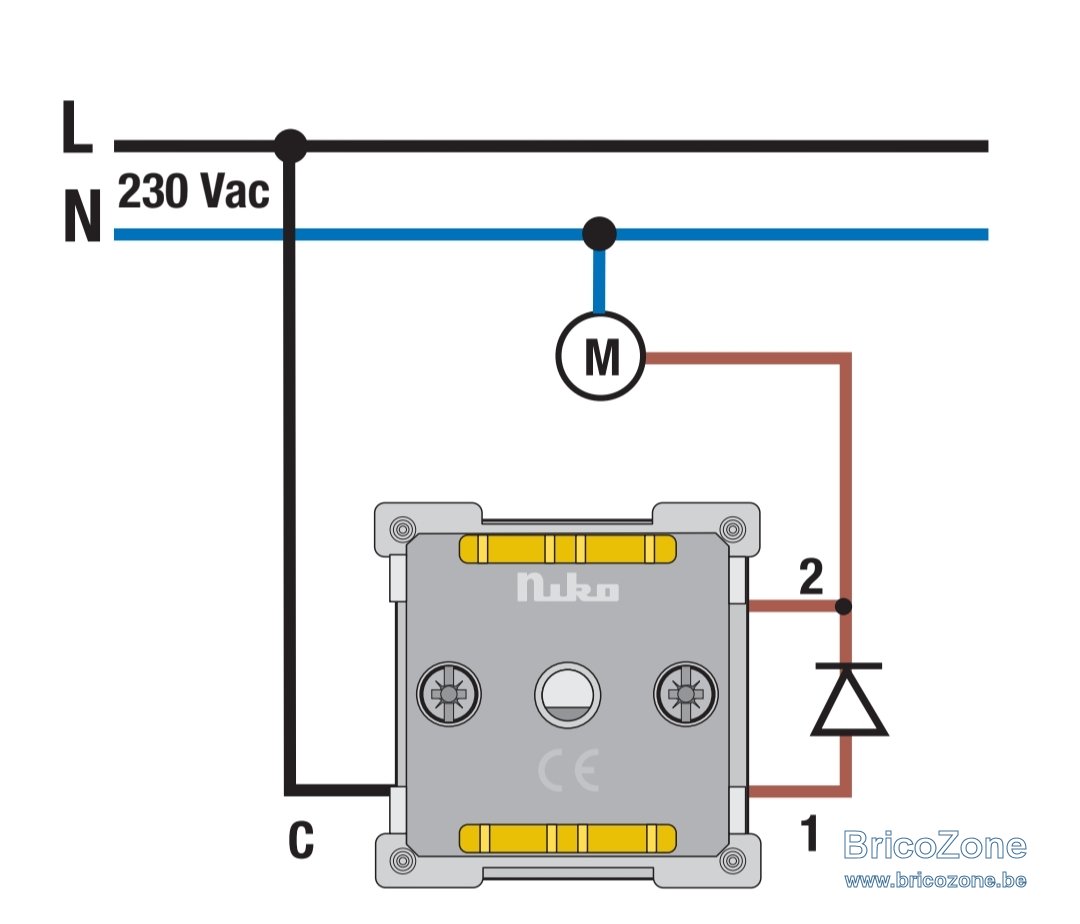

Par contre, vu le schéma de câblage de l'appareil NIKO, je suis perdu pour l'adapter à mons cas...

Quelqu'un serait en mesure de m'aider pour le schéma de câblage ?

Merci pour le support !



guirikiki

• 10 Septembre 2025

• #2

https://www.bricozone.be/t/detecteur-de-mouvement.90803/ ?



J

JerLau

• 10 Septembre 2025

• #3

Exactement ce que je recherchais !

Merci @guirikiki



flashman

• 11 Septembre 2025

• #4

Le schéma montré par guirikiki ne fait pas les 3 positions, seulement 2. Soit allumé permanent, soit détecteur.

Pour les 3 positions, il suffit d'avoir un interrupteur double va et vient. Le premier interrupteur alimente simplement le deuxième (deuxième qui suit le schéma montré). C'est ça qui crée le OFF.

Le premier interrupteur fait ON/OFF.
Le deuxième permet de choisir allumage forcé où détecteur.



J

JerLau

• 11 Septembre 2025

• #5

Merci flashman pour ces précisions. Donc finalement, je dois partir sur un double interrupteur va et vient plutôt qu'un interrupteur rotatif.



BG1000

• 11 Septembre 2025

• #6

Il faut chercher un inter rotatif on - off - on

• Position 1 détecteur 1-2 vers détecteur [C], 5-6 en sortie détecteur [M]
  Le détecteur fonctionne
• Position 0 tout ouvert tout off
• Position 2 3-4 [C] [M]
  Le détecteur n'est pas alimenté, la charge est alimentée

Cela indique clairement l'état de la commande.
Il existe aussi les mêmes inter à levier ou à bascule qui serait intégrable dans un cache blochet un trou rond ou rectangulaire à percer.
Dans ce cas il faut ajouter une alim 12V et deux relais, ces inter sont généralement en 12V et pas prévu pour du 230V et isolation 400V.
