Bonjour la communauté,
Tout d'abord je vous souhaite une merveilleuse année 2026 qu'elle vous soit des plus prospère et ce, dans tous les domaines de votre vie et surtout la santé pour vous permettre de profiter pleinement de ses bienfaits.
Sinon c'est Bibi qui revient prête à assumer ses premiers essais en matière de schéma de position électrique.
Donc déjà savoir si j'ai utilisé les bons symboles et pour certaines choses spécifiques je vais faire une liste avec certaines précisions qui m'ont fait douter sur ce qu'il fallait faire, allez on est go :
- Dans le hall d'entrée il n'y aura qu'un plafonnier led à détecteur de mouvement
- La plupart des interrupteurs simples (hormis les hydros et les va-et-vient de la chambre) sont des N.O j'ai repris le même symbole que sur les socles

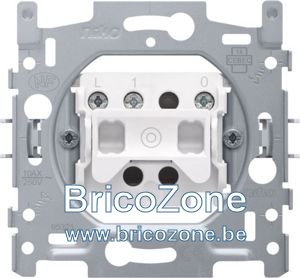

- Pour la prise double dans le salon en bas à droite c'est le modèle vertical de chez Niko (101-67700) c'est à dire qu'il s'agit de 2 prises en une (un seul socle pour 2 prises)
- Le four micro-ondes se situe en pose libre dans une niche au-dessus du four donc on m'a dit de ne pas le représenter sur le schéma car c'était mobile
- La taque de cuisson est en ilôt perpendiculaire au mur et n'est pas branchée à une prise, le câble est alimenté de l'appareil au compteur MAIS la taque a rendu l'âme depuis des années, on ne l'utilise donc plus par contre on utilise un double foyer à induction en pose libre sur cette taque et qui est branché à l'une de la double prise représentée, dois-je tout de même laisser la plaque de cuisson représentée sur le schéma ?
- Et le frigo est un combiné frigo/congélateur, le symbole est-il correct ?
- Concernant la chaudière celle-ci est placée en réalité devant le mur de droite mais sa prise est située telle que représentée, qu'est-ce qui prime ? La position de la prise ou la position de l'appareil fixe ?

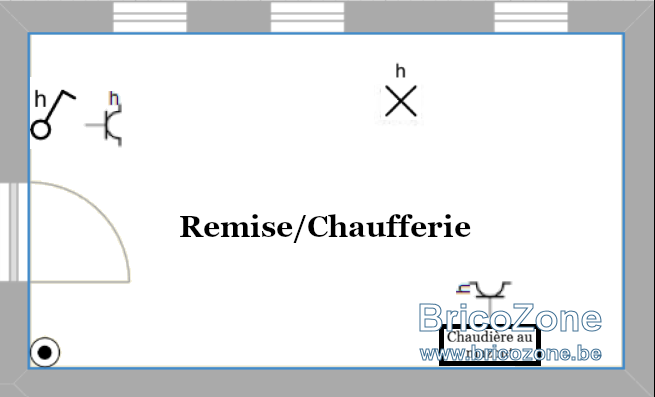

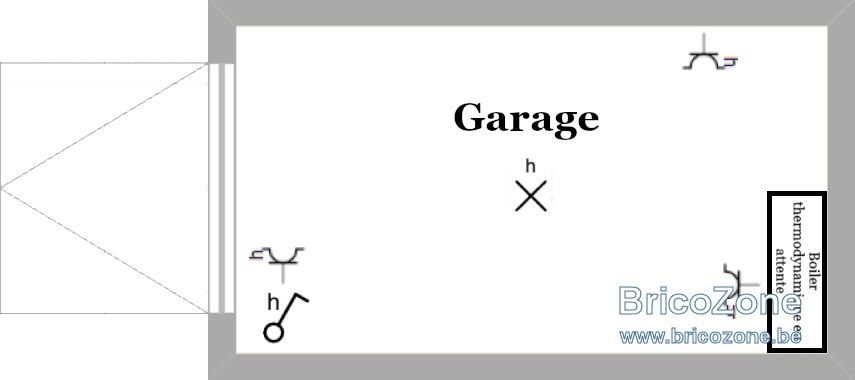

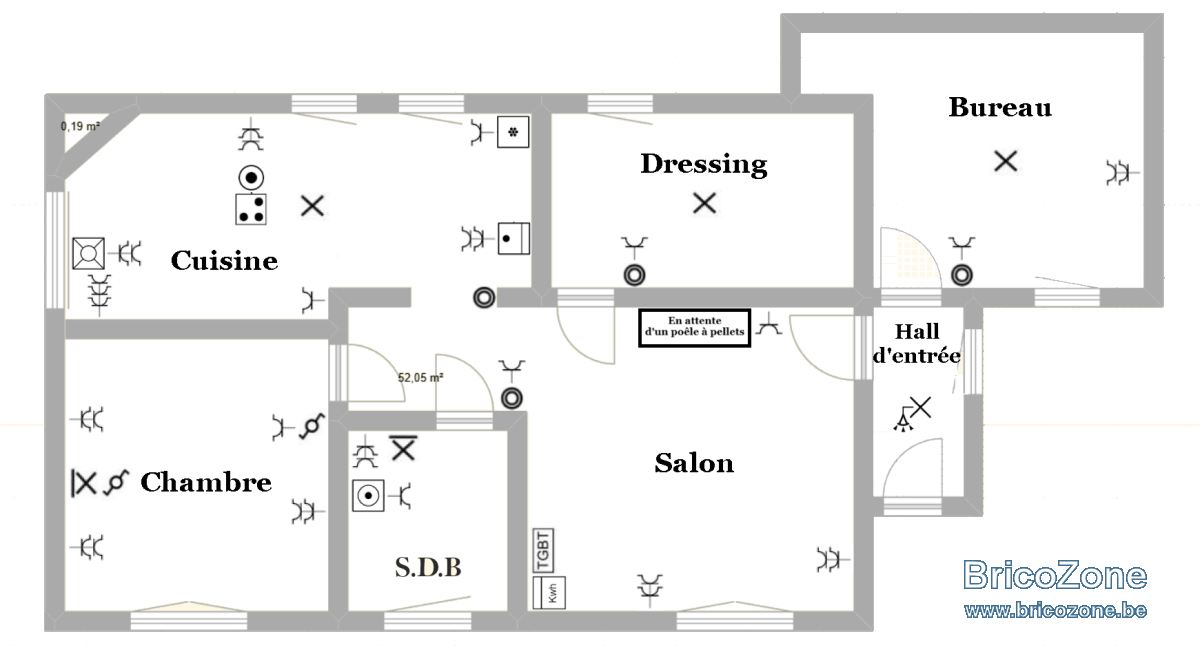

Voilà je pense avoir fait le tour des points qui me font douter maintenant place aux schémas :
