Emplacement saignées

Bonjour,

Nous sommes actuellement en train de rénover notre maison et sommes à l'étape de la cuisine.
Nous venons de commander la cuisine et avons reçu les plans.

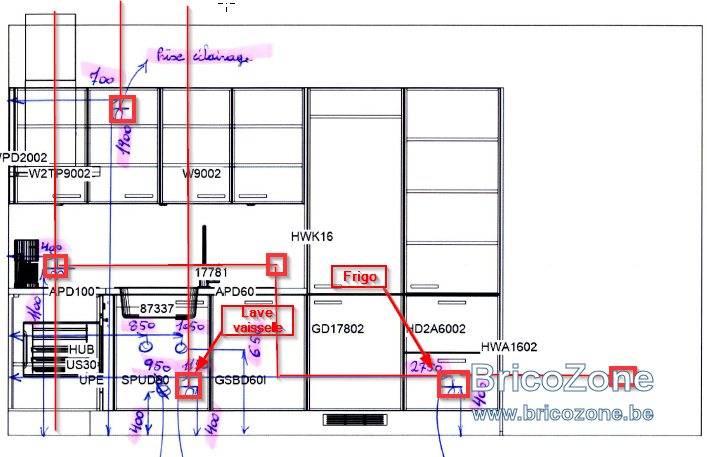

On peut voir dans les images que j'ai ajouté à mon message l'emplacement où je vais réaliser les saignées (en rouge)

Est-ce que quelqu'un pourrait me confirmer l'emplacement où je souhaite réaliser mes différentes saignées ?

Est-ce je peux faire passer un câble pour le lave vaisselle à côté de l'arrivée d'eau (qui sera à quelques centimètres) ?

NB : Nous aurons bien des câbles séparés pour les appareils suivants : lave vaisselle / four / taque induction.

Pour ce qui est du four/taque/prise plan de travail, le menuisier m'a indiqué que je devais faire venir mes câbles dans des boites de dérivation. Mais sur le plan il est indiqué qu'elles doient être placées au sol et à 30 cm de mon mur.

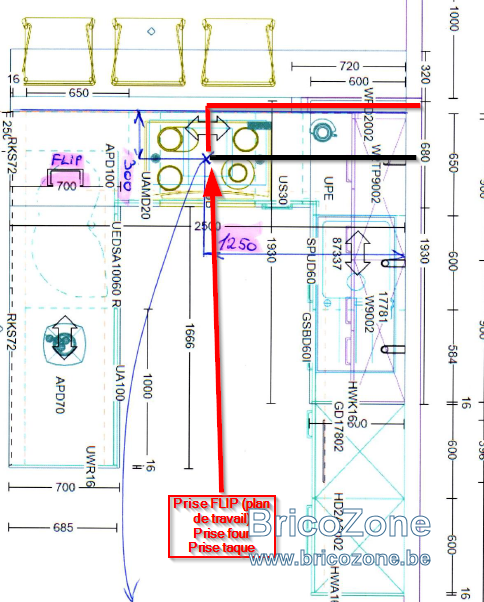

Sur la seconde image (PlanSaignees2), j'hésite à placer mon câble en apparent le long du mur derrière les meubles ou bien directement posé sur le sol en dessous-des meubles pour avoir mes boites de dérivation cachées par mes plinthes.

Pensez-vous que je dois tout de même réaliser une saignée dans le sol ou je peux faire venir mes câbles le long du mur où se trouveront les meubles ? Est-ce que les boites de dérivation peuvent se trouver sur le sol ? J'imagine que oui pour me permettre de brancher/débrancher s'il arrive un problème mais qu'en est-il question sécurité ? Est-ce des boites de dérivation étanches ?


J'ai également une question au sujet de la sortie de ma hotte.
Est-il mieux de placer l'évacuation vers une pièce inutilisée de la maison (grenier au 1er étage) et ensuite éventuellement continuer l'évacuation vers l'extérieur (longueur totale de +- 10 m) ?
Nb : Je ne peux aller directement vers l'extérieur car nous avons une veranda qui est plus haute que la hauteur de la cuisine.

Ou alors est-il mieux de placer l'évacuation de ma hotte vers une cheminée non utilisée qui est dans la cuisine ? Cette solution me convient parfaitement mais j'hésite à condamner totalement ma cheminée dans le cas où plus tard je voudrais utiliser cette cheminée avec un poele bois/pellet.


D'avance merci pour vos commentaires/réponses

Ça serait très étonnant qu'il ait dit de mettre des boites de dérivation... Ce sont tous des appareils fournis avec une fiche, ce sont donc forcément des prises que l'on met (il ne va pas aller couper les fiches de chaque appareil.......). De +, il les a bien placées sur le plan pour pouvoir facilement débrancher, donc, c'est forcément le cas.

Il n'y a que pour la taque que ce n'est pas une prise, mais, une sortie de câble qu'il faut mettre.

Aucun souci pour la prise lave-vaisselle.

Merci pour votre réponse.

Je vais donc pouvoir commencer mes saignées sur mon premier mur.

Effectivement je me suis mal exprimé pour le four. Le four sera bien branché sur une prise.
Les boites de dérivations, c'est uniquement pour la prise sur le plan de travail et la taque électrique (qui sera raccordée sur un bornier).

Pouvez-vous me confirmer que je peux laisser les 2 boites dérivations + 1 prise en dessous des meubles et qui seront donc cachées par la plinthe et à 30 cm du mur donc +- au centre du meuble ? Je suppose que mon électricien placera des boitiers étanches mais je préfère demander plutôt que devoir refaire des saignées / déplacer des câbles par la suite.

Merci pour votre réponse

Vous avez un schéma... Logiquement, on suit le schéma... Il n'a pas été fait pour le plaisir.

Ce n'est pas interdit de mettre en-dessous, mais, c'est du mauvais bricolage, ce n'est quand même pas bcp plus compliqué d'encastrer 3 blochets et une boite, et, ça ne coûte pas plus cher.

Normalement, ça devrait être encastré derrière le meuble à côté.

Même les prises plan de travail, ça m'étonne qu'il ne faut pas mettre de blochets... Même avec une crédence, en général, on met des blochets (à vérifier).

Je vais me renseigner à nouveau auprès du monteur pour l'emplacement des prises en dessous des meubles. Car je ne vois pas comment les prises tiendront.

Pour ma part j'aurais fait comme vous l'avez dit, c'est à dire tout encastrer derrière dans le meuble à côté.

La prise du plan de travail est en fait un boitier qui se retourne sur le plan de travail, c'est pourquoi il faut une boite de dérivation.

On met des bêtes prises normales, il va juste clocher dans le fond du meuble pour y avoir accès. Comme dans toutes les cuisines...

Oui ça je sais bien mais je parlais en dessous du meuble pour l'emplacement des prises four/taque/prise incrustée dans plan de travail car sur le plan que j'ai elles sont disposées à 30 cm du mur.
