Escalier quart tournant bas à droite

Dans le forum Portes, Escalier, Menuiserie - par MurgiaM. le 21 Septembre 2019

  1. MurgiaM.

    MurgiaM. 30 ans, Namur

    Bonjour à tous,

    Je suis à la recherche d'aide pour la création d'un escalier dans notre future maison.
    Etant débutant, j’ai besoin de conseils avisés. J'aime le design acier/bois. Je m’inspire de l’exemple trouvé sur le forum (Jacques.R, au passage félicitations à lui pour son travail).
    L’escalier serait quart-tournant bas (droite) à limon central. Les marches seraient recouvertes par du bois. Petit budget donc je souhaiterais faire un maximum moi-même.

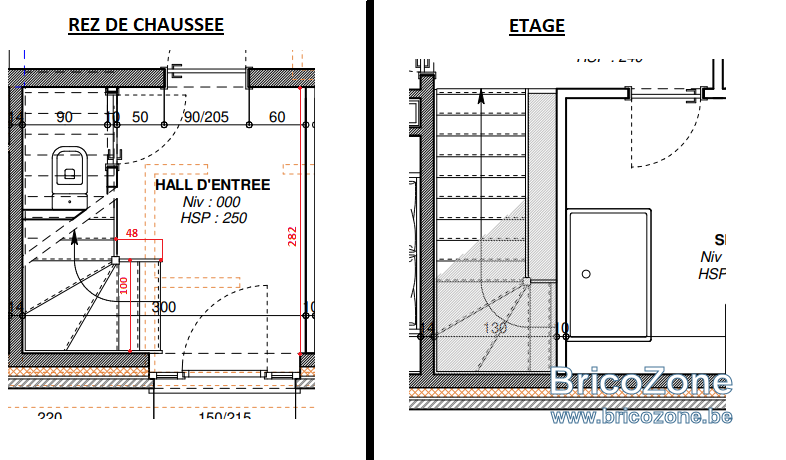

    Je joins un plan des pièces concernées en image.

    mesures :

    - hauteur à atteindre 275 CM ;
    - hauteur plafond rdc 250 CM ;
    - emmarchement 100 CM (marches de 95 ?) ;
    - reculement de départ de 148 CM ;
    - reculement d’arrivée de 282 CM ;
    - pieds sur platine 5 mm pour soutenir le limon;
    - trémie de 130 x 282 CM ;

    mesures escalier.png


    Questionnement :

    - limon central ou double limons ?
    - nombre de marches ?
    - hauteur de marche ?
    - profondeur des marches ?
    - angle de pente de combien pour être le plus ‘confortable’ ?
    - prévoir 3 marches plus larges (reculement d’arrivée) pour y fixer rambarde ?
    - élargir l’emmarchement pour le confort ?
    - prévoir un écart d’1 ou 2 CM entre le mur et bord des marches ?



    Par avance, merci à ceux qui prendront le temps de me lire et de me répondre.

    MurgiaM. , 21 Septembre 2019
    #1
  2. Lionel-P

    Lionel-P France

    Bonjour MurgiaM.

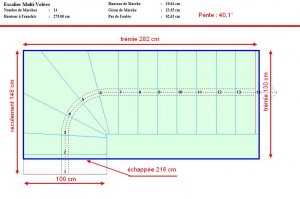

    Avec ces dimensions, cet escalier aura 14 marches de 19,64 cm de hauteur, un giron de 23,35 cm, une pente de 40,1° pour un pas de foulée de 62,63 cm :

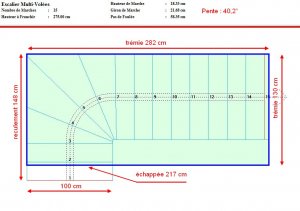

    Il est aussi possible de faire cet escalier avec 15 marches de 18,33 cm de hauteur, mais le giron sera de 21,68 cm, la pente varie peu (40,2°) pour un pas de foulée de 58,35 cm :


    Aperçu de cet escalier en 3D :


    Pour avoir un confort correct, il ne faudrait pas dépasser une pente de 40°. Le 1er a une hauteur de marches un peu grande et le 2ème a un giron un peu court. La solution pour améliore cet escalier serait de réduire sa largeur d'emmarchement ce qui diminuerait sa pente en augmentant le giron.

    Pour améliorer le confort d'un escalier (c'est-à-dire diminuer sa pente dans le cas présent) est plutôt de réduire l'emmarchement.

    Avec une largeur d'emmarchement de 90 cm, le 2ème aura un giron de 22,55 cm au lieu de 21,68 cm et 23,42 cm pour un largeur de marches de 80 cm.

    Avec une largeur d'emmarchement de 90 cm, le 1er aura un giron de 24,28 cm au lieu de 23,35 cm et 25,22 cm pour un largeur de marches de 80 cm.

    Le choix entre limon central et double limon dépend de vos préférences. L'un comme l'autre demande de bonnes capacités en bricolage, surtout si ce ou ce limon est cintré (et encore plus si il est double), et aussi du matériel à votre disposition. La solution la plus simple est de faire un seul limon assemblé en 2 parties à l'équerre (quelques dizaines d'exemples sur ce forum) avec un pied dans l'angle ou un des 2 morceaux de limon prolongé jusqu'au mur pour la stabilité.

    Bon dimanche,

    Lionel.

    Lionel-P , 22 Septembre 2019
    #2
  3. MurgiaM.

    MurgiaM. 30 ans, Namur

    Bonjour Lionel,

    Tout d'abord merci pour votre intervention, c'était exactement ce que je souhaitais.
    Pour dire vrai, je n'aurais jamais pensé à réduire l'emmarchement. Votre expérience est précieuse !

    Dans les propositions que vous faites, l'escalier comptant 14 marches, avec 90 cm d’emmarchement et un giron de 24,28 CM me semble idéal. Je vais essayer de dessiner cela à l'ordinateur.
    En effet, je me suis procuré le logiciel StairDesigner pour reproduire l'escalier en 3D et obtenir les différentes mesures, c'est plus facile lorsque l'ordinateur m'aide :grinning:.

    Néanmoins, je ne parviens encore pas à 'créer' un escalier avec un limon central, l'interface me propose uniquement double limon mais par conséquent, perte de quelques centimètres d'emmarchement et plus complexe à réaliser... Chose qui ne m'enchante pas ! Si quelqu'un peut m'aiguiller vers un tutoriel, je suis preneur !

    L'idée de fixer un limon au mur pour améliorer la stabilité est pertinente. Dans l'idéal, je suppose qu'il serait préférable de fixer le limon le plus long ?

    Bien à vous.

    MurgiaM. , 22 Septembre 2019
    #3
  4. Lionel-P

    Lionel-P France

    Si vous avez téléchargé la dernière version de Stairdesigner (la version 7), elle est encore en cours de mise au point. Je l'ai testée et effectivement, elle ne permet pas de faire un limon centra ni d'escalier hélicoïdal.

    Téléchargez la version 6.52 qui le permet et de plus elle est beaucoup plus facile à prendre en main.
    La version 6.52a : http://www.boole.eu/installstairdesigner6.exe
    Doc Stairdesigner : http://www.boole.eu/pdf/Manuel_SD.pdf

    Lionel-P , 22 Septembre 2019
