Nouvel escalier double quart tournant

LoLiss

• 11 Janvier 2026

• #1

Bonsoir, je souhaite remplacer un escalier en colimaçon par un double quart tournant. J'aimerais le réaliser moi-même mais j'aurais besoin de plans. Pouvez-vous m'aider ? J'ai une hauteur sol-sol de 2759 mm, une hauteur sol-plafond de 2645 mm, un recul de 1680 et une trémie de 1750 de long pour 1687 mm de large.

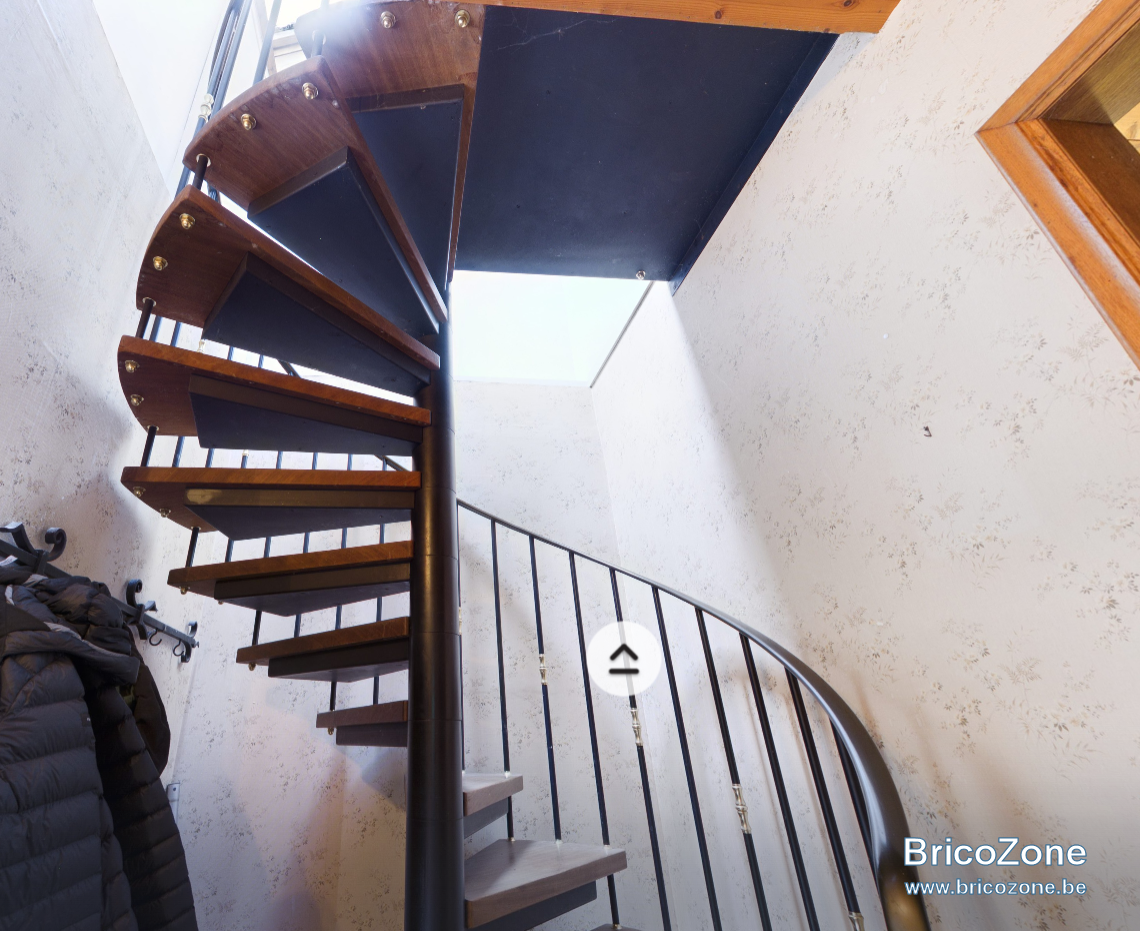

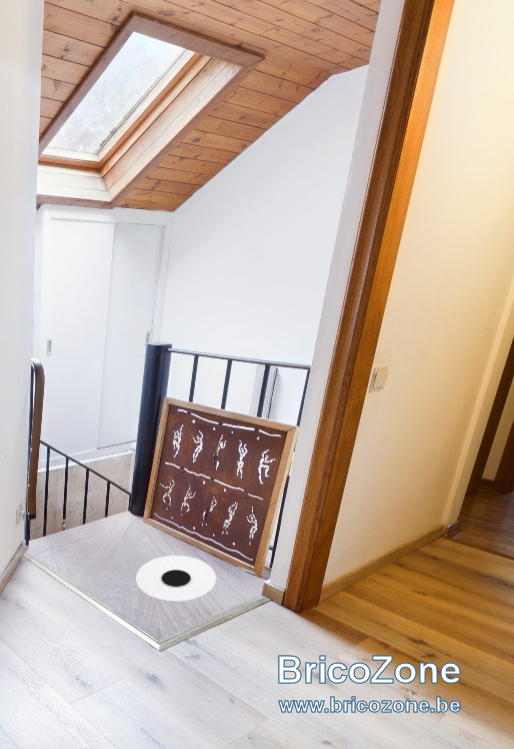

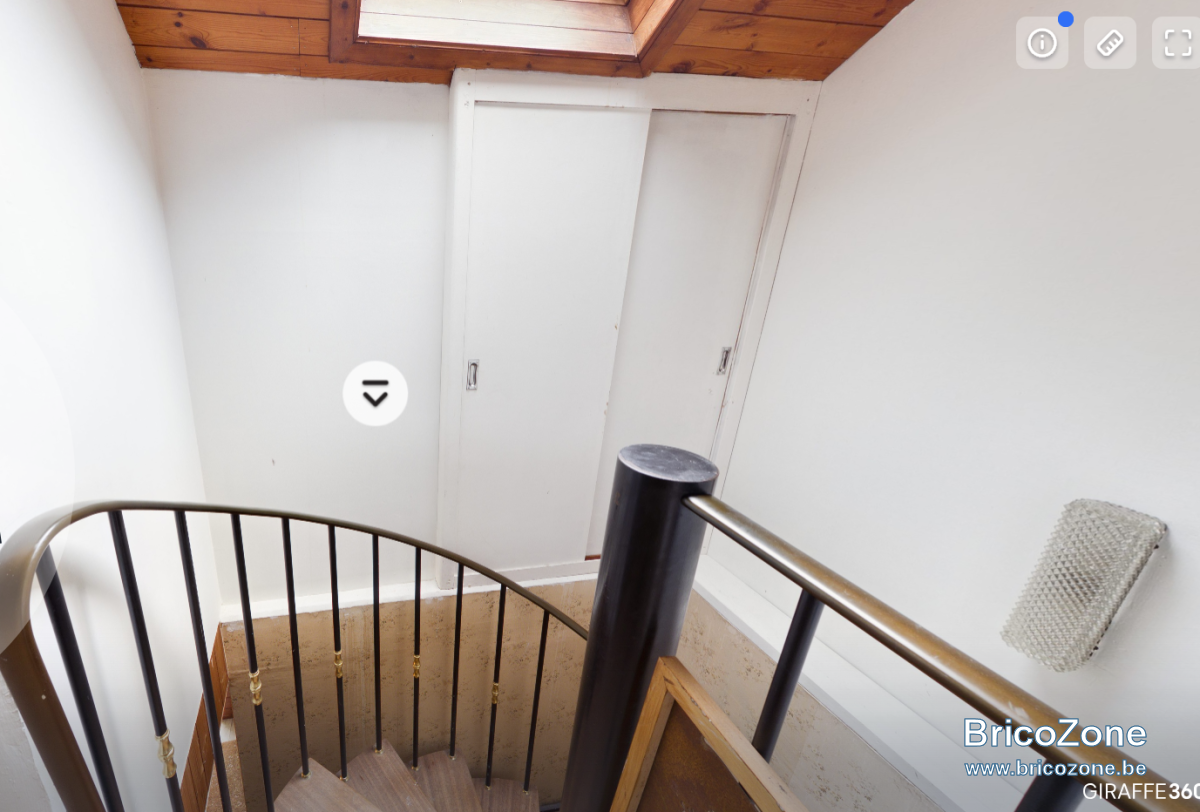

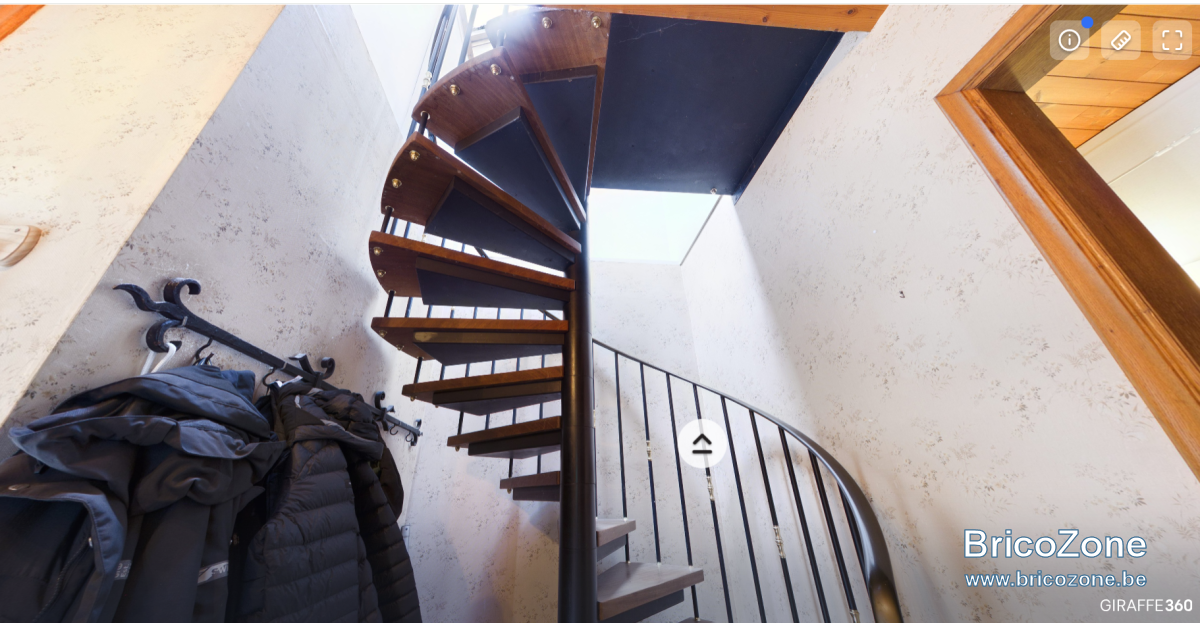

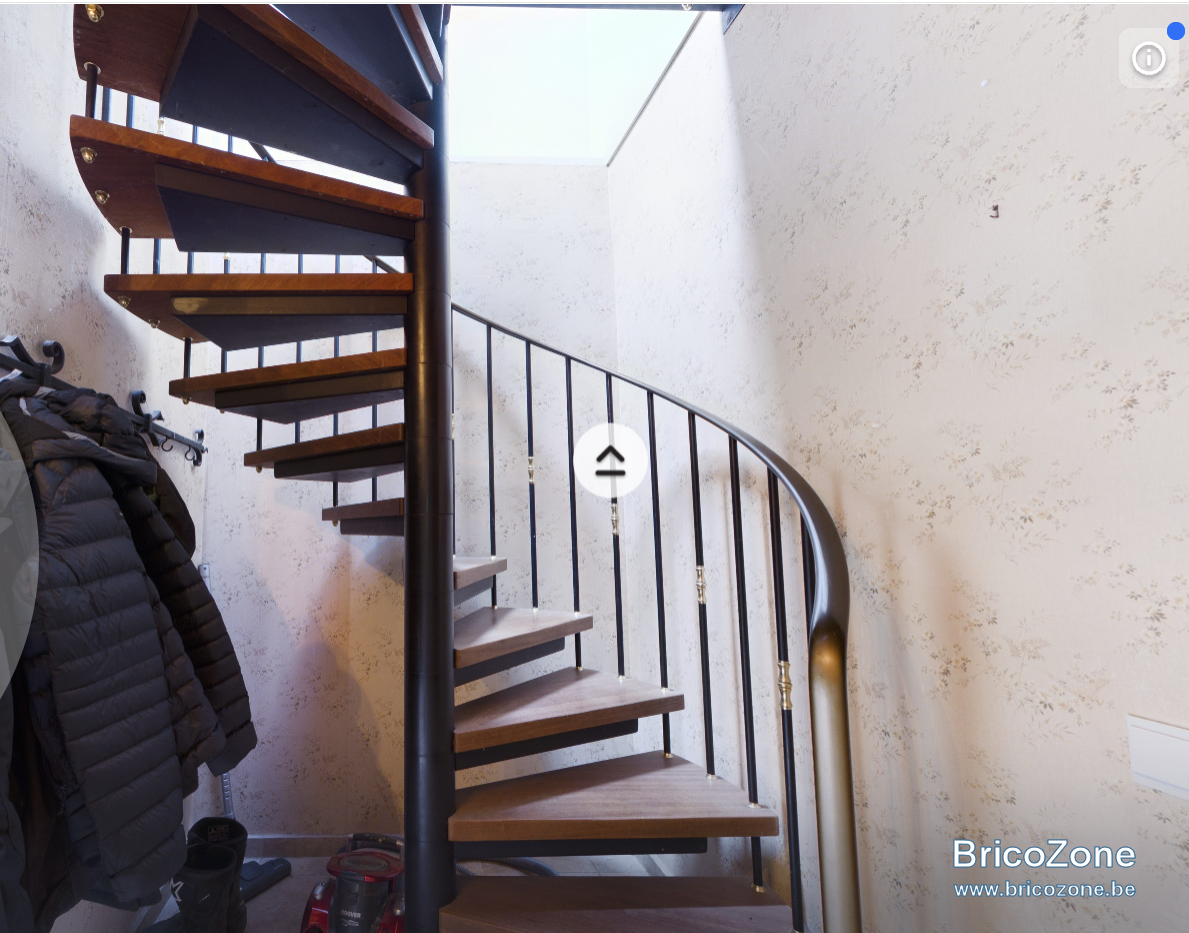

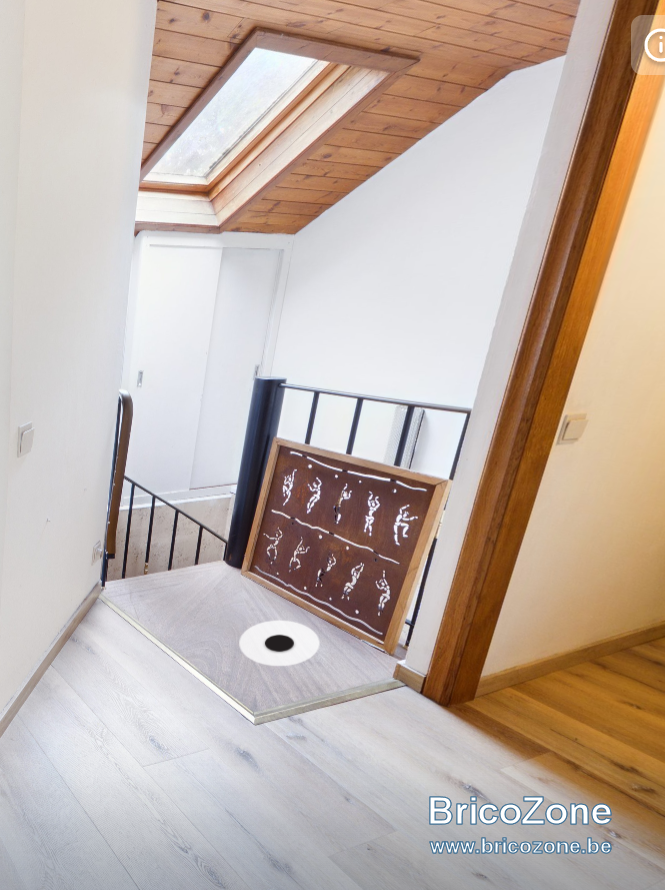

Voici quelques photos.
Le colimaçon pourrait rester mais je n'aime pas la main courante ni les fixations et les devis pour le remplacement oscille avec le prix d'un escalier en ligne....

Merci beaucoup;



chuferlu

• 12 Janvier 2026

• #2

Si je comprends bien tu n'auras pas de contraintes, la,cage est libre.
Presque un carré?
Comme ça a brule pourpoint tu pourrais avoir 15 huteurs de marche de 184.
Un giron confortable serait compris entre 23 cm et 27 cm.
23cn il faudrait une ligne de foulée de 3,22m et 27cm 3m78.
Si on part sur une msrche de 82 cm, on a un demi cercle sur la ligne de foulée de 129 a peu près.
A peu pres 5 marches.
Il te faut donc répartir les 9 autres avant et apres le demi tournant.
Si tu pouvais partir dun peu plus loin en bas, ça serait 6 marches droites, 5 tournantes, et 3 droites pour débarquer.
Mais justement le débarquement je ne le visualise pas par rapport a tes dimensions.
Ni le départ, on ne voit pas ce qu'il y'a derrière.
Une fois au point, tu balances



Lionel-P

• 12 Janvier 2026

• #3

onjour LoLiss13 et chuferlu,

Voilà ce que donne le calcul :



15 marches de 18,39 cm de hauteur ave cun giron de 21,82 cm, ce qui donne une pente de 40,1°.

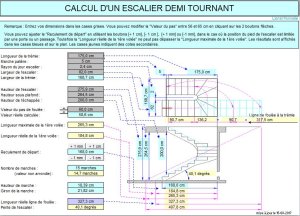

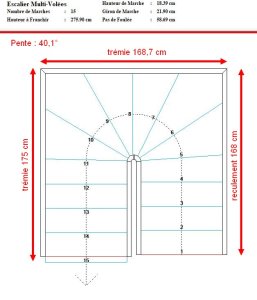

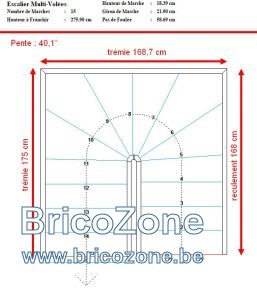

Voi ci le plan réalisé avec la version démo de Stairdesigner :



Il est aussi possible de faire cet escalier avec 14 marches de 19,71 cm de hauteur et un giron de 23,59 cm :

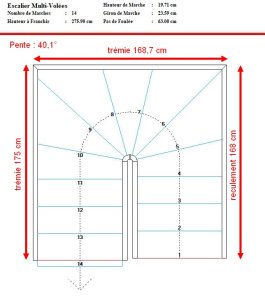

Voici le plan :



Et un aperçu de cet escalier en 3D:



Bonne journée,

Lionel.



LoLiss

• 12 Janvier 2026

• #4

waow mille mercis pour les explications et les plans. Selon votre expérience, cet escalier pourra être agréable ? ou je devrais rester sur le colimaçon présent ?



Lionel-P

• 13 Janvier 2026

• #5

Bonjour Loliss,

Un escalier avec une pente de 40° est tout à fait correct, a vous de voir si vous priviligiez un giron de 23,6 cm ou une hauteur de marche de 18,4 cm. Mais de toutes façons le confort de cet escalier sera meilleur qu'un colimaçon.

Bonne journée,

Lionel.



chuferlu

• 13 Janvier 2026

• #6

LoLiss a dit:

Selon votre expérience, cet escalier pourra être agréable

Cliquez pour agrandir...

S'il est balancé oui.



LoLiss

• 13 Janvier 2026

• #7

Merci beaucoup pour vos retours. Je pars là dessus.



M

MARGAUX GEHIN

• 28 Janvier 2026

• #8

Bonjour Lionel,

Je suis tombée sur vos réponses en cherchant des solutions pour le developpé de mon escalier sur internet, et j'espère ne pas vous importuner en vous contactant directement.
Je rénove ma maison seule et je bloque sur la conception/modélisation de mon escalier : je n’arrive pas à être certaine que le demi-tournant balancé est correctement modélisé, et surtout je n’arrive pas à obtenir le développé des limons / crémaillères (longueurs sur pente + calepinage exploitable pour la découpe).

Contraintes d’implantation au sol (encombrements imposés) :

• Volée 1 : 1200 mm (développement en plan)
• Volée 2 : 1600 mm (développement en plan)
• Volée 3 : 2000 mm maximum au plus court possible (développement en plan)
• Largeur de volée: volée1= 70cm , volée2 et 3 =80cm

Largeur de marches et volées:
- Volée1 = Limon gauche et droit largeur 5cm, largeur de marche 64cm
- Volée2 = Larg 80cm / Limon droit coté cage largeur 5cm ( ou poteau de soutien??), et crémaillere contre mur porteur, largeur de marche 77cm tenant compte de 2 cm de pénétration dans limon
- Volée3 = Larg 80cm / Limon droit coté cage largeur 5cm, et crémaillere contre mur porteur, largeur de marche 77cm tenant compte de 2 cm de pénétration dans limon

• Côté intérieur : retour/noyau 620 mm avec une cote intérieure à 310 mm (selon mon plan)
• Données issues d'un logiciel :

• Hauteur à monter : 2978 mm


• 14 marches


• Hauteur de marche : 198,53 mm


• Giron : 217,16 mm


• Nez/recouvrement : 30 mm


• Pente : ≈ 42,4°


• Blondel : ≈ 614 mm

Est-ce que vous pourriez m'aider? me dire si ces paramètres te semblent cohérents avec les contraintes au sol, et surtout comment obtenir (ou recalculer) le développé des limons/crémaillères sur cet escalier balancé ? est ce le bon choix d'escalier? etc...

Merci beaucoup d’avance,



Lionel-P

• 28 Janvier 2026

• #9

Bonsoir Margaux,

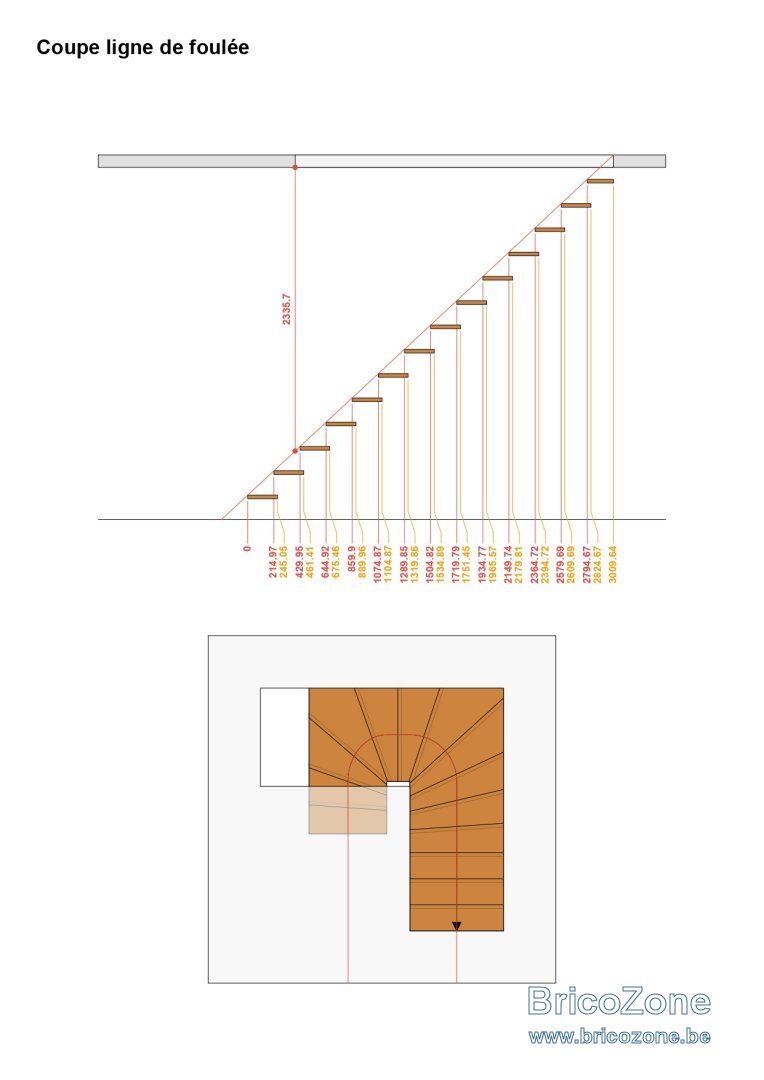

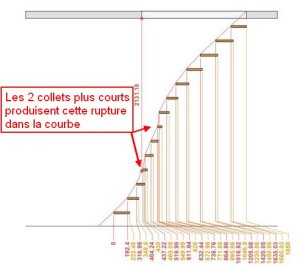

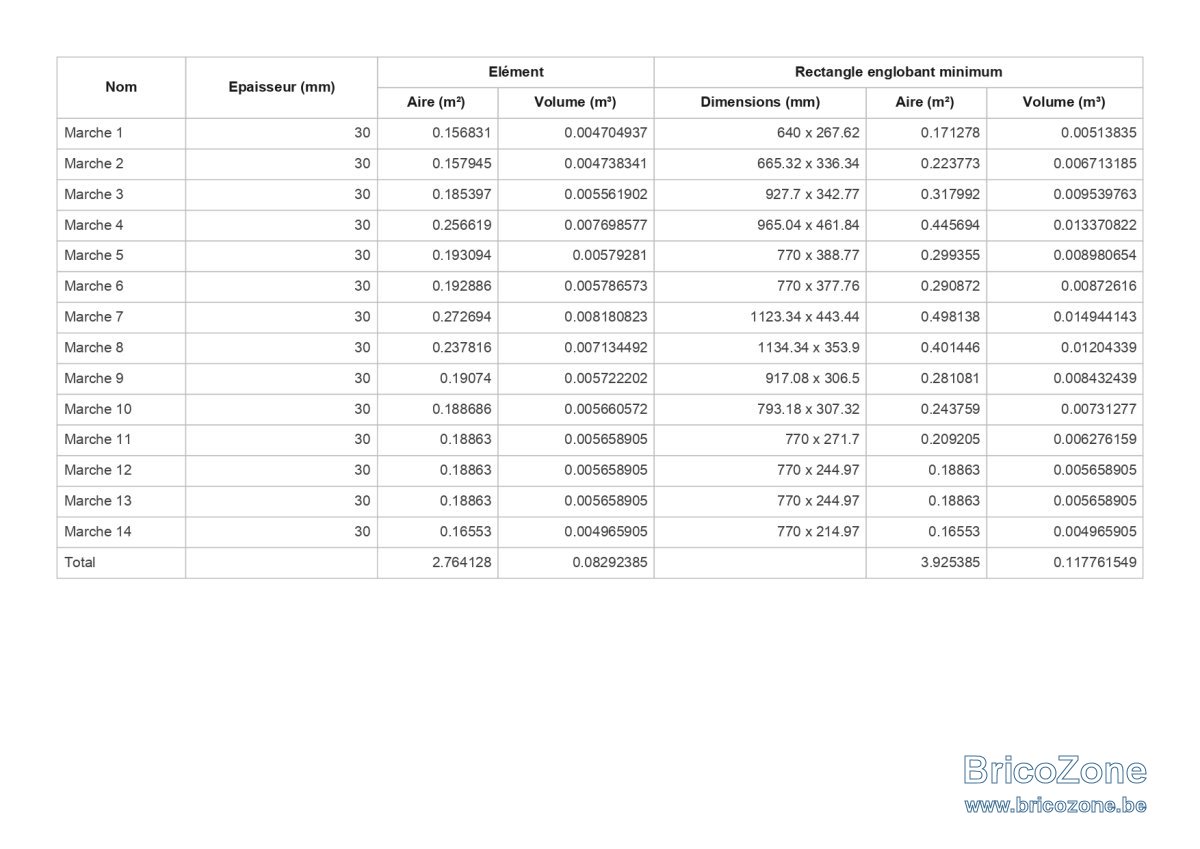

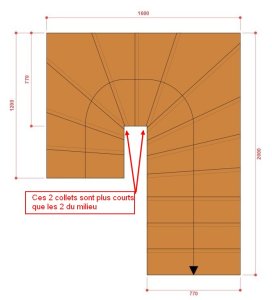

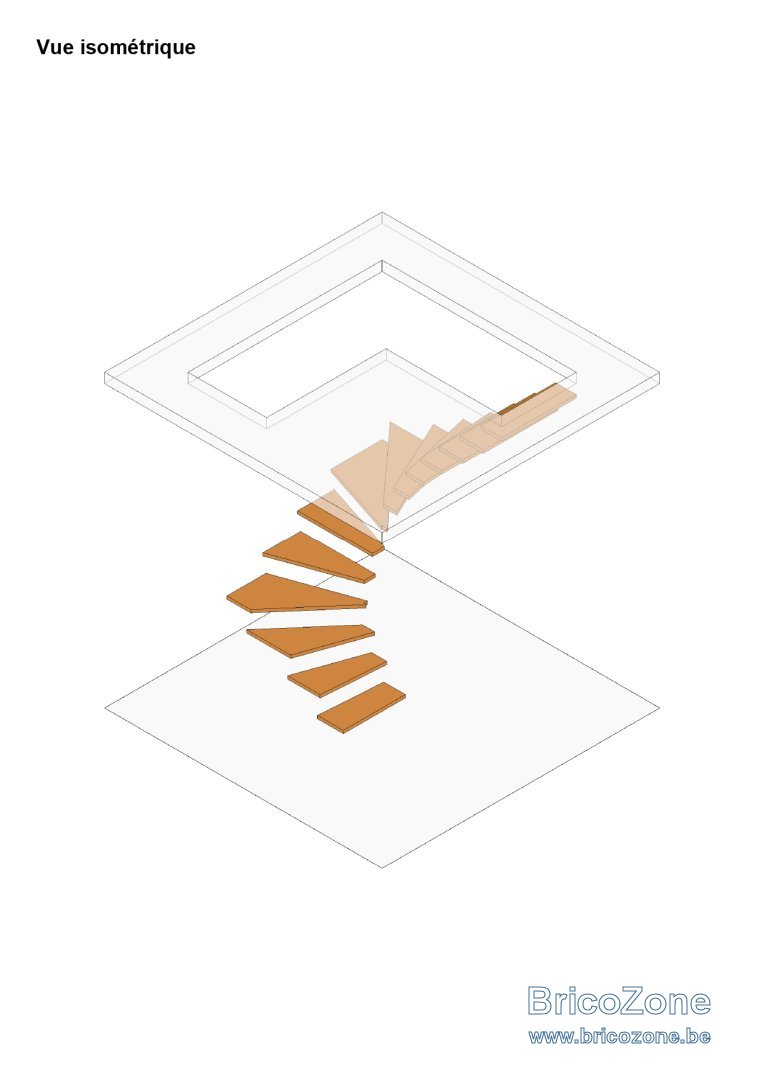

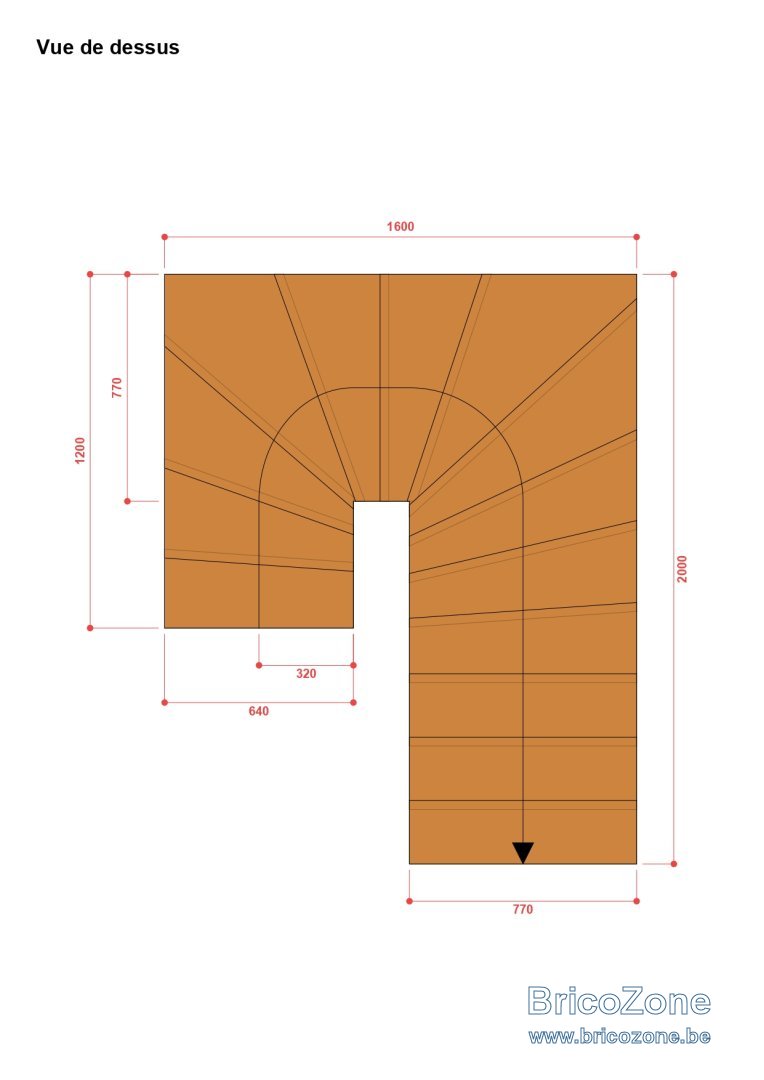

Le plan est correct mais le balancement a un petit défaut : les 2 collets dans les angles sont trop courts ce qui produit une rupture dans la courbe de la ligne de nez de marche :





Ce n'est pas très gràve mais mais il vaut mieux corriger de plan. Voici ce que donne un balancement régulier :

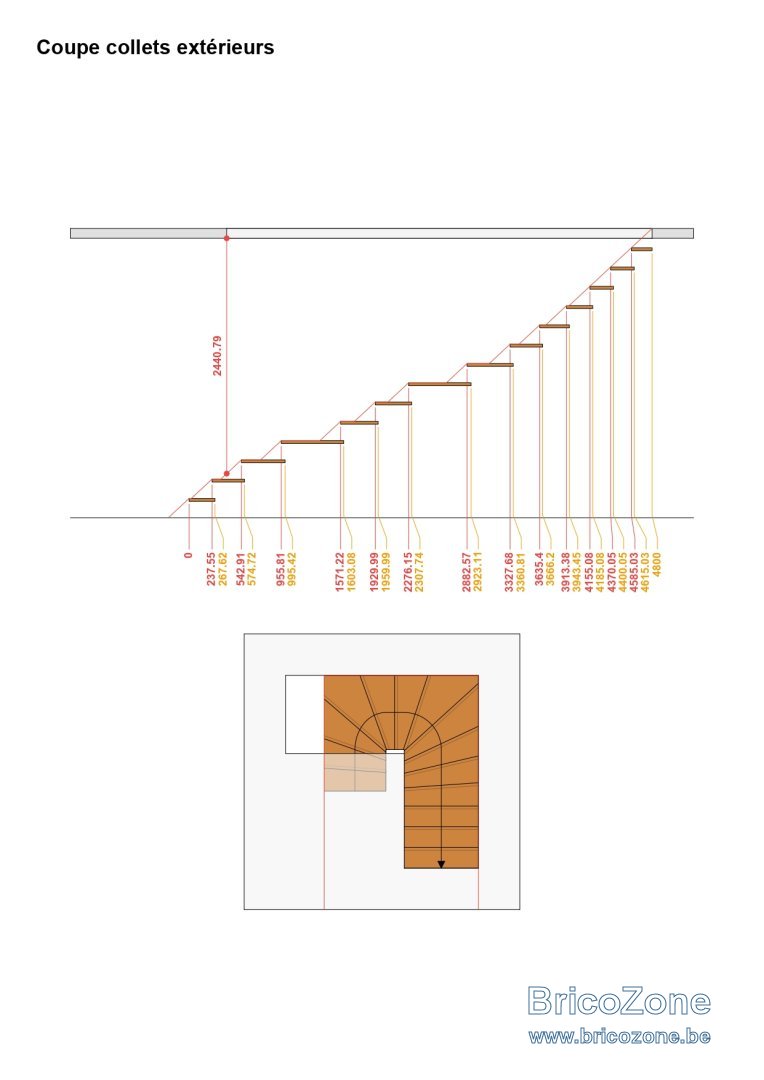

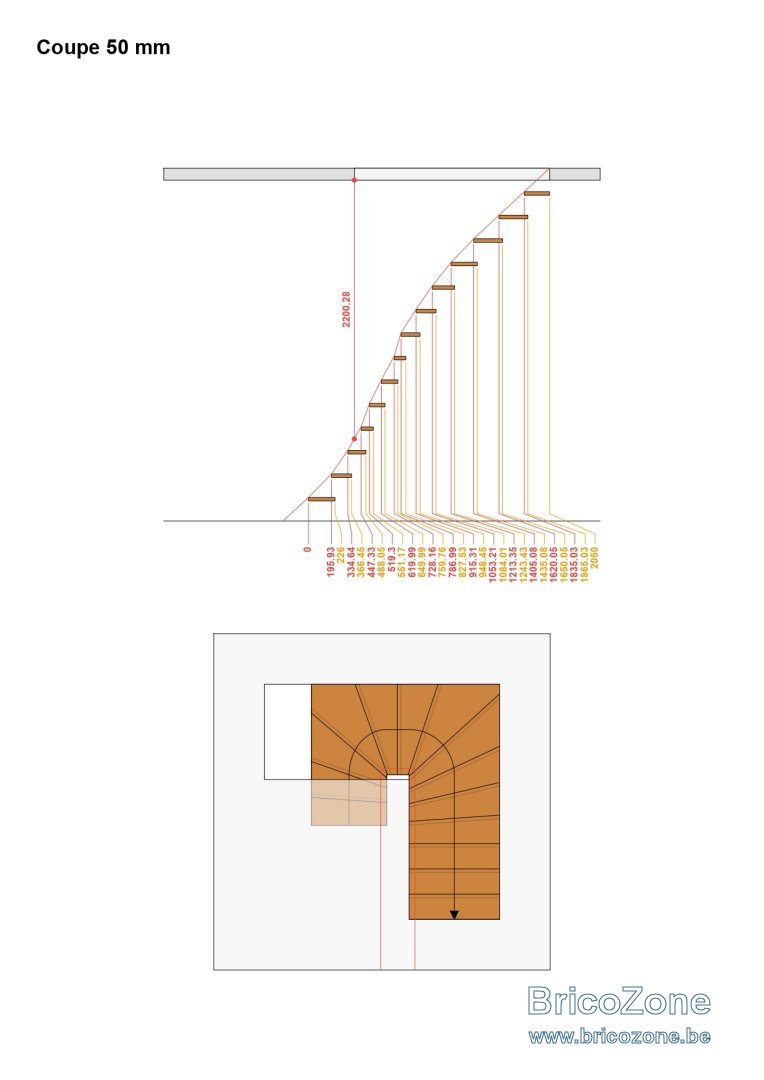

Avec la courbe des limons :

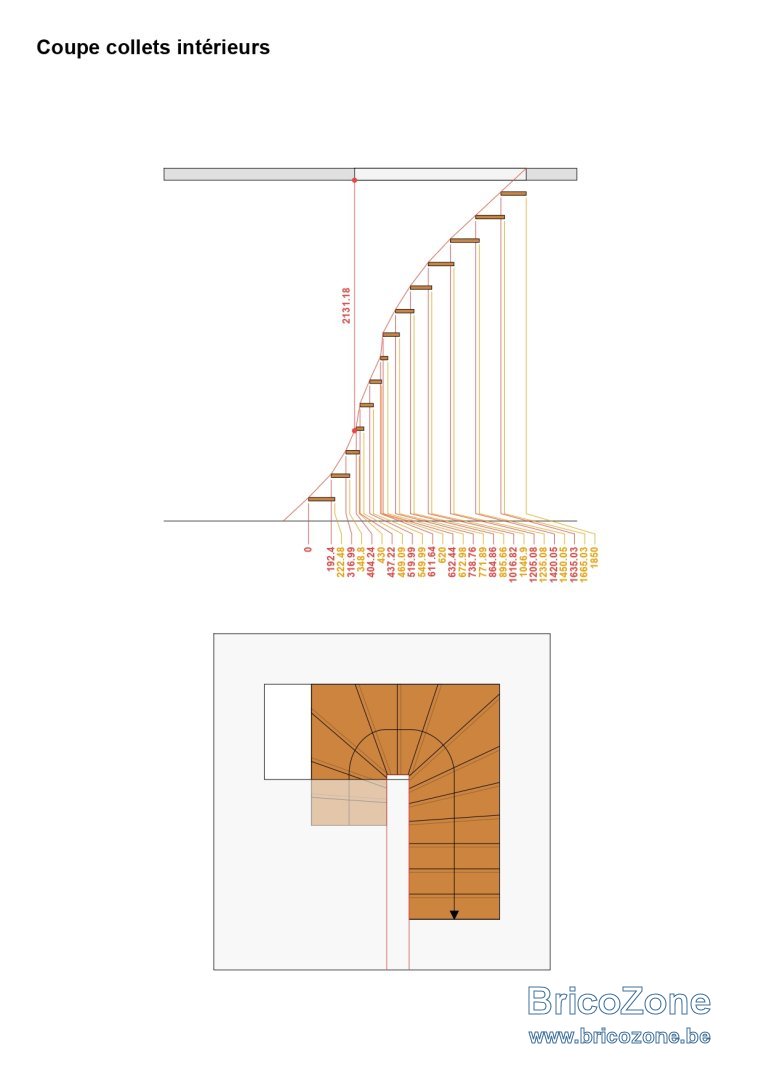

Malheureusement, ce logiciel ne sait pas mélanger limons et crémaillères, il faut donc refaire le plan avec un logiciel de DAO ce qui demande beaucoup de temps pour dessiner les marches avec les encastrements dans le limon et surtout le dessin des limons et crémaillères avec leurs cotes.

Bonne soirée,

Lionel.



M

MARGAUX GEHIN

• 28 Janvier 2026

• #10

Bonsoir Lionel, merci beaucoup de votre aide, cela fait des mois que je suis dessus et il deviens urgent que j'ouvre la trémie pour permette d'avancer les plafonds etc .
Je fais de la modélisation de bâtiment sur archicad mais l'export du fichier en DXF ne me permets pas de travailler dessus, savez vous comment je peux faire pour calculer les dimensions des limons? longueur et largeur surtout car je n'ai aucune idée de comment il doit "tomber" sur les marches



Lionel-P

• 29 Janvier 2026

• #11

Je vous ai envoyé mon adresse mail en message privé,

Bonne journée,

Lionel.



Camboui

• 31 Janvier 2026

• #12

Quel est votre budget total ?
J'ai fait placer un escalier comparable en rénovation pour un prix que j'ai trouvé très compétitif.



M

MARGAUX GEHIN

• 31 Janvier 2026

• #13

Bonjour @Camboui , le budget pour cet escalier représente le coût du bois seulement, et si vous avez bien lu , mes volées n’ont pas toutes la même largeur ce qui implique forcément du sur mesure.



chuferlu

• 31 Janvier 2026

• #14

Bonjour.
Pour des raisons pratiques, après avoir fait le balancement comme l'a fait Lionel, je modifie si c'est possible.
Afin d'éviter les cravates, et les enfourchements des collets sur les coins.
Sans modifier la ligne de foulée, je tire une diagonale de coin a coin a la ligne avec le 8, ainsi qu'à la 5.
Puis rebalance les 4 premiers collets.
Divise en 3 la ́largeur du mur pou les 5,6,7emes.
Et rebalance plus haut.
Je sais que ce n'est pas orthodoxe, mais comme il y a le tournant, ça ne se ressent pas du tout ni a la montée ni a descente que le haut et le bas soient légèrement différents.
La rupture de courbe se faisant aux coins, a la jonction des limons, elle n'est pas derangeante techniquement parlant, c'est comme 3 escaliers.
