escalier quart tournant haut droit

Dans le forum Portes, Escalier, Menuiserie - par mchenevert1 le 2 Janvier 2019

  1. mchenevert1

    mchenevert1 58 ans, Canada

    Bonjour serait til possible davoir des plans pour un escalier quart tournant haut droit avec dimension suivante:
    hauteur: 307.34 cm
    emmarchement :91.44 cm
    emprise1:280 cm a 305 cm
    emprise2:173.9 cm

    merci
    Marcel

    mchenevert1 , 2 Janvier 2019
    #1
  2. Lionel-P

    Lionel-P France

    Bonjour Marcel,

    Ne sachant pas dans quel matériau sera réalisé cet escalier, j'ai fait le calcul pour un escalier en béton avec une marche palière de 10 cm (à l'arrivée).

    Cet escalier aura 16 marches de 19,21 cm de hauteur, le giron sera de 22,19 cm pour un reculement de départ de 280 cm :


    Ou de 23,86 cm pour un reculement de départ de 305 cm :


    Bonne journée,

    Lionel.

    Lionel-P , 3 Janvier 2019
    #2
  3. mchenevert1

    mchenevert1 58 ans, Canada

    Merci l escalier sera en bois

    mchenevert1 , 3 Janvier 2019
    #3
  4. mchenevert1

    mchenevert1 58 ans, Canada

    avec marches2.85 cm

    mchenevert1 , 3 Janvier 2019
    #4
  5. Lionel-P

    Lionel-P France

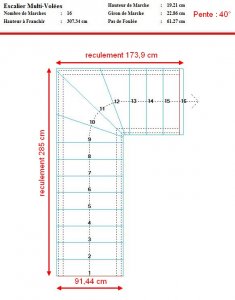

    Avec ces paramètres, l'escalier aura 16 marches de 19,21 cm de hauteur, un giron de 22,86 cm, une pente de 40° pour un pas de foulée de 61,27 cm :


    Aperçu de cet escalier en 3D (avec crémaillères) :


    Lionel.

    Lionel-P , 3 Janvier 2019
