Escalier quart tournant haut en métal ?

Hello,

Ayant avancé dans mes travaux, je vais bientôt m'attaquer a l'escalier qui monte vers le 1er étage.
J'ai laissé une trémie de 3m sur 90 cm.
Après moultes réflexion et hésitation (béton/bois/acier), je souhaiterais créer un escalier acier, a limon latéraux.
Mes contraintes sont une longueur maximale au sol de 330 cm (après il y a une ouverture) et qu'il y a la descente de cave en dessous (donc impossible de le mettre dans un autre sens). De plus, la hauteur sous plafond n'est pas extraordinaire ...
Je me suis évidemment servi du très bon site de Lionel-P.
Si mes calculs sont exacts j'ai :

longueur de la trémie : 300 cm
marche palière : 0 cm (vu que escalier acier, non?)
longueur de le trémie (volée haute) : 90 cm
largeur de l'escalier : 90 cm

hauteur de l'escalier : 260 cm
hauteur sous plafond : 235 cm
hauteur de l'échappée : 200 cm

valeur du pas de foulée réelle calculé : 60.3 cm

longueur maximale de la 1ère volée = longueur réelle de la 1èere volée = 343.6 cm
reculement de départ : 320.4 cm

nombres de marches : 14

hauteur de marche : 18.57 cm
giron de marche : 23.16 cm

pente de l'escalier : 38.7 degrés


Est-ce que cela vous parait correct ?
Par contre, pour le balancement, je n'arrive pas a comprendre le nombre de marche a balancer. Si je n'en balance que 6, les cotes de collet des dernières marches sont négatives. Normal ?

Si je change d'avis et que je veux le faire en béton, je suppose que ca change tout, a cause du fait qu'il faut une marche palière ?

Merci d'avance aux spécialistes

Bonjour Pierre91,

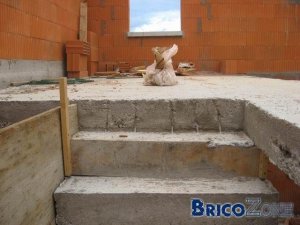

Votre calcul est exact (en théorie), mais il est préférable de quand même faire une petite marche palière (ou plutôt un nez de marche) de 3 cm dans le cas où il n'y a pas de contremarches ou 5 cm si il y a des contremarches. :

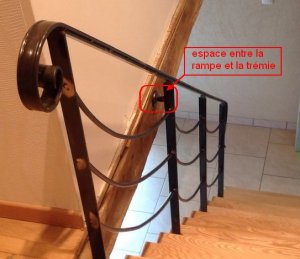

Il vaut mieux aussi faire un escalier de 85 cm de largeur ce qui permet de laisser un espace entre la rampe et le bord de la trémie pour le passage de la main :



Le nombre de marches à balancer se fait sur une longueur égale à la largeur d'emmarchement (ici environ 90 cm).

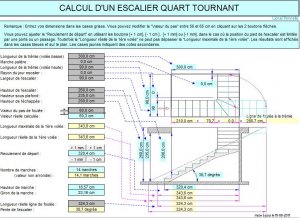

Voici le plan avec une largeur d'emmarchement de 90 cm :

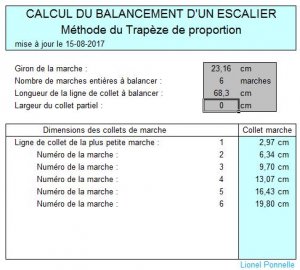

Et le calcul fait avec la feuille de balancement par la méthode du trapèze, la ligne de collet à balancer est de 68,3 cm, il n'y a pas de collet partiel (utilisé uniquement dans le cas où il y a 2 quart à balancer avec une partie de marche à balancer de chaque côté) :



Il suffit de reporter les collets sur le plan.

Attention, si vous utilisez le balancement par la méthode de la herse, il ne faut pas balancer trop de marches car c'est là que vous aurez des marches balancées à l'envers (collet plus grand que le giron).

Pour un escalier en béton, la marche palière est indispensable de façon à faire la reprise des fers de la dalle avec ceux de la paillasse de l'escalier pour éviter ce type d'idiotie (faite par un pro) où l'escalier ne tient que par 5 fils :



Donc soit il faut rétrécir la largeur de l'escalier ou piocher la dalle pour refaire une reprise correcte des fers à béton.

Bonne journée,

Lionel.

Waaah ça c'est de l'information complète et détaillée !!!

Donc si je veux mettre une contre marche, j'ai intérêt a avoir une marche palière de 5 cm. Bon à savoir.
Mais du coup, la largeur de l'escalier devra être de 85 cm ?
D'un côté, ca serait idéal pour le passage de la main sur la rampe, d'un autre côté, c'est embêtant car un mur existe à 90 cm afin de fermer la descente de cave (en dessous du dit escalier) et je pensai le longer avec le limon latéral, a réfléchir.


Super ! J'avoue ne pas tout avoir compris quant a l'obtention du 68.3 cm de la ligne de collet mais une de mes erreurs était que j’indiquai un collet partiel.

Ok c'est bien ce que j'en avais conclus pour l'escalier en béton

Si l'escalier est placé entre 2 murs, dans ce cas il est préférable de faire cet escalier en toute largeur (90 cm). La rampe pourra être fixée au mur d'où elle sera écartée de 5 cm environ.

Pour la longueur de la ligne de collets j'ai choisi 68,3 cm pour 6 marches à balancer. Si j'avais balancé 7 marches ça aurait fait 91,46 cm.

Bonjour LionelP,

Donc si j'adapte pour un escalier acier entre deux murs de 90 cm et 5 cm de marche palière.

Ca donne :

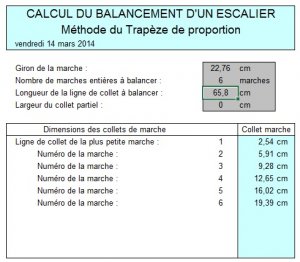

et le balancement (avec ligne de collets de 65.8cm) :



est-ce exact ?

Bonjour Pierre91,

C'est à peu près ça, mon calcul donne un giron de 22,78 cm et une ligne de collet de 71 cm, mais j'ai utilisé un logiciel de DAO et vous avez peut-être fait le dessin sur papier à la main.

Bonne journée.
