Escalier quart tournant haut et bas

Bonjour, je cherche un configurateur pour tracer un escalier quart tournant à gauche au départ et quart tournant haut à gauche.
Trémie rectangulaire 2950 mm x 825 mm. Hauteur à monter 2950 mm. Limon central en bois ( en 3 parties ).
Merci de me donner des conseils et astuces.

Bonjour THOMBER,

Pour faire un calcul précis, il faudrait connaitre la largeur d'emmarchement, la hauteur sous plafond et le reculement de départ maxi.
Avec une largeur d'emmarchement de 82,5 cm, l'escalier aura 15 marches de 19,67 cm de hauteur avec un giron de 20,79 cm, ce qui fait une pente de 43,5° (limite échelle de meunier). Le reculement de départ maxi est limité à 114 cm pour une échappée de 200 cm (et une hauteur sous plafond standard de 250 cm) :

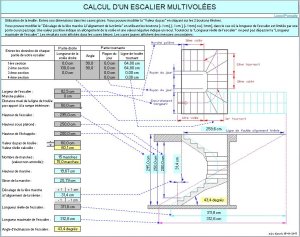

Voici la feuille de calcul correspondante :

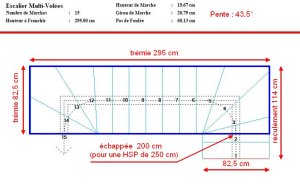

Voici le plan réalisé avec la version démo du logiciel Stairdesigner :



Et un aperçu de cet escalier en 3D :



Avec un escalier de la même largeur que la trémie oblige à fixer le limon central sous le plafond.

Bonne soirée,

Lionel.

Merci beaucoup pour cette réponse rapide. Il me manque des cotes ( le reculement ) et la hauteur sous plafond. malheureusement l'escalier est à réaliser à 600 kms de mon atelier. En fait l'escalier existe déjà mais fait à l'ancienne c'est à dire avec contremarches limon ext entaillé et crémaillière le long du mur. Je dois attendre un futur déplacement pour compléter mes infos. Nota: Je pense prolonger les petits limons centraux bas et haut jusqu'au mur, par contre il faut que je trouve une solution pour ancrer les marches côté murs. Je reviendrai vers vous dès que possible.
En vous remerciant.
Bernard.

Bonjour Bernard,

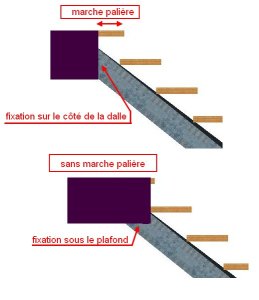

Les marches sont uiquement fixées sur le limon central, en général on laise environ 1 ou 2 cm entre les marches et les murs. N'oubliez-pas de relever la hauteur sous plafond, le reculement de départ maxi possible. Il faudra aussi me donner la largeur d'emmarchemnt (par exemple 80 cm au lieu de la largeur de la trémie de 82 cm), la possibilité de fixation du limon central sous le plafond et la section de ce limon :

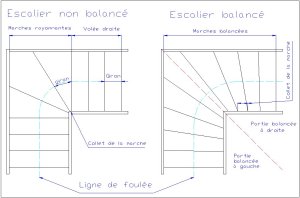

Précisez aussi si les marches devront être balancées ou rayonnantes :



Bon dimanche,

Lionel.

Bonjour Lionel,

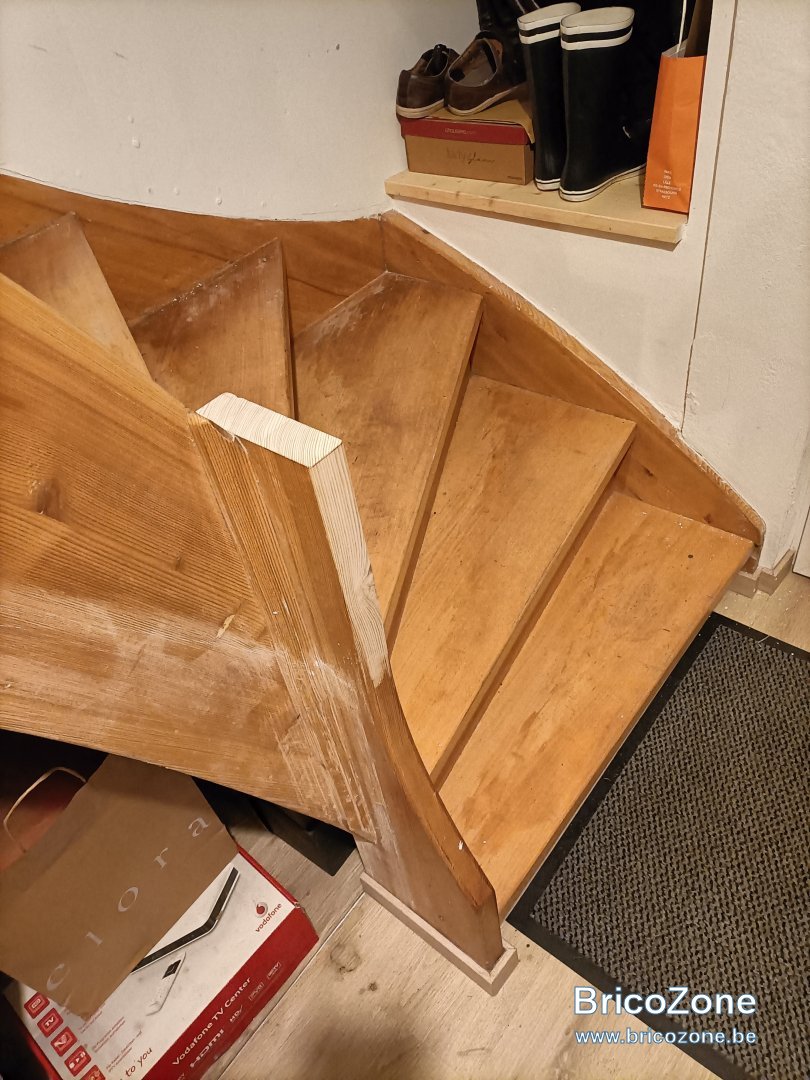

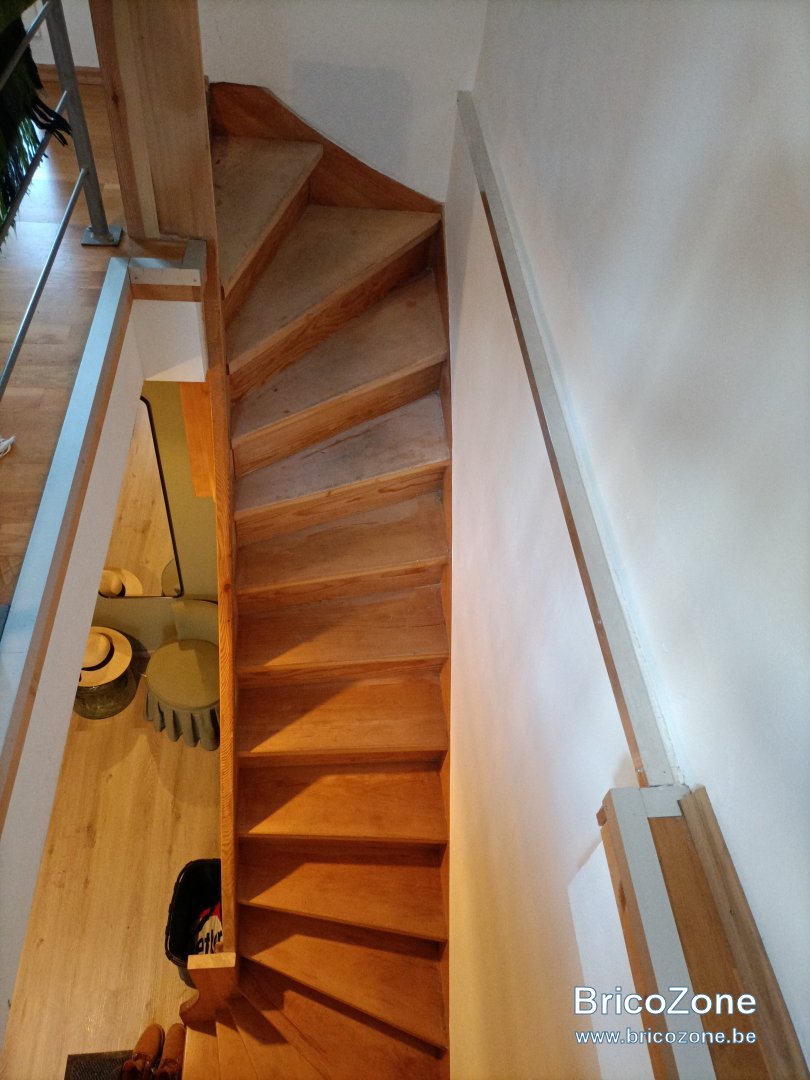

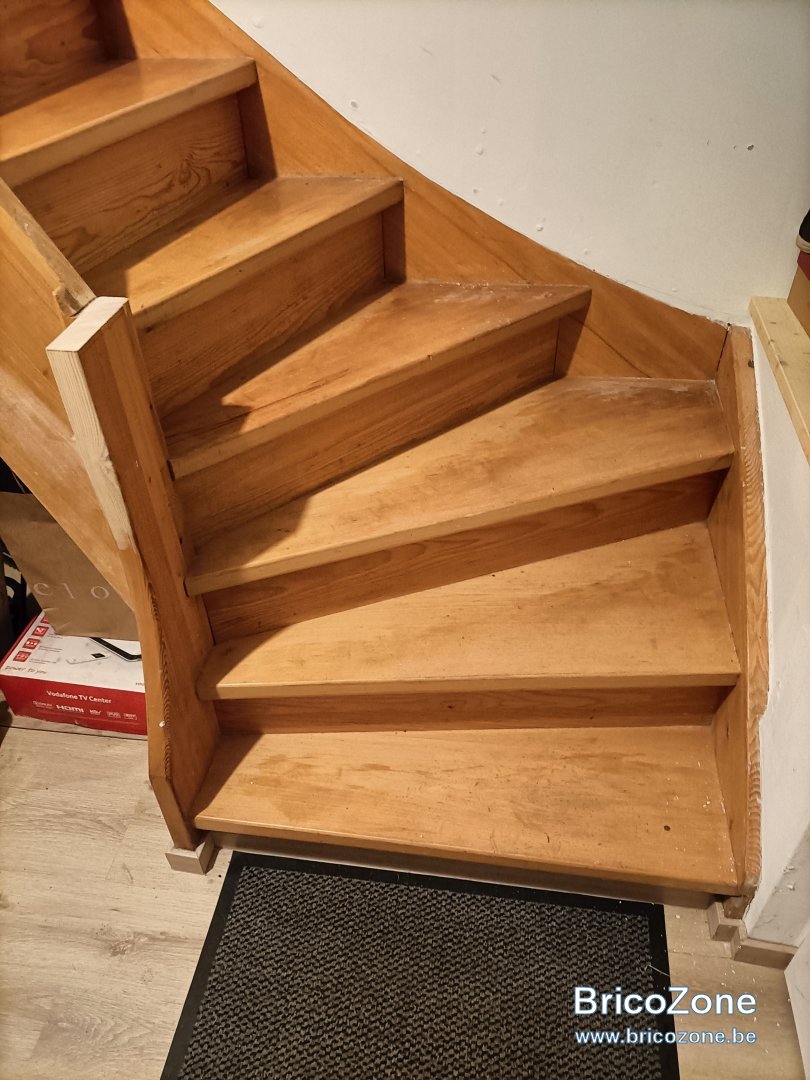

Je reviens en ajoutant des informations complémentaires. Cet escalier existe voir photos mais en largeur 68 cm entre les 2 limons. en fait ce que je voudrais faire c'est un escalier plus aérien et plus moderne Avec limon central. J'attends de retourner sur place pour finaliser le projet. ce que je ne sais pas faire c'est calculer l'angle de corroyage sur les 2 petits limons haut et bas, partiellement sur le limon intermédiaire Ces 2 limons bas au départ et haut à l'arrivée que je vais prolonger pour scellement dans le mur et fixation mécanique pour celui du bas , idem pour le limon retour en partie haute. Globalement est ce que le fait de reproduire la cage d'escalier échelle 1 avec des panneaux et tracer l'escalier sur les panneaux serait plus judicieux ?. ci joint photos de l'existant. Je souhaite faire des marches rayonnantes pour le traçage.
Merci pour les conseils.
Bernard THOMAS.

Bonjour Bernard,

Je pense qu'on peut faire un escalier de 72 cm de largeur, ce qui laisse 10 cm pour la fixation du limon à la dalle de l'étage, dans ce cas le giron passe à 22 cm au lieu de 20,8 cm :



Si on peut fixer totalement le limon sous le plafond, cela permettrait d'avoir un giron de 22,6 cm.

Pour faire un plan sur mon logiciel de DAO (avec les cotes des marches et du limon central), j'aurai besoin de connaitre comment on peut fixer le limon à la dalle de l'étage (dalle béton ou poutre en bois ?) ainsi que la section du limon central. J'ai besoin de renseignements précis afin d'éviter de refaire plusieurs fois le plan sur le logiciel de DAO car le plan est fait "à la main" et demande plusieurs heures de travail suivant le niveau de détails. J'ai déjà fait un plan de ce genre mais il m'est impossible d ele retrouver parmi mes 5000 archives.

Bonne journée,

Lionel.

Bonjour Lionnel,
Merci pour l'explication, je reviendrai plus tard quand j'aurai pris les dimensions manquantes et fait les sondages nécessaires. ( Fixation du limon sous plafond ? le limon aura une section 80 x 280/300 ) Mon déplacement est prévu pour Pâques. Merci encore;
Cordialement.
Bernard THOMAS.
