Evacuation machine à laver sur évier

Bonjour,

Je souhaitais créer une évacuation pour ma machine à laver sur l'évier de mon appartement.

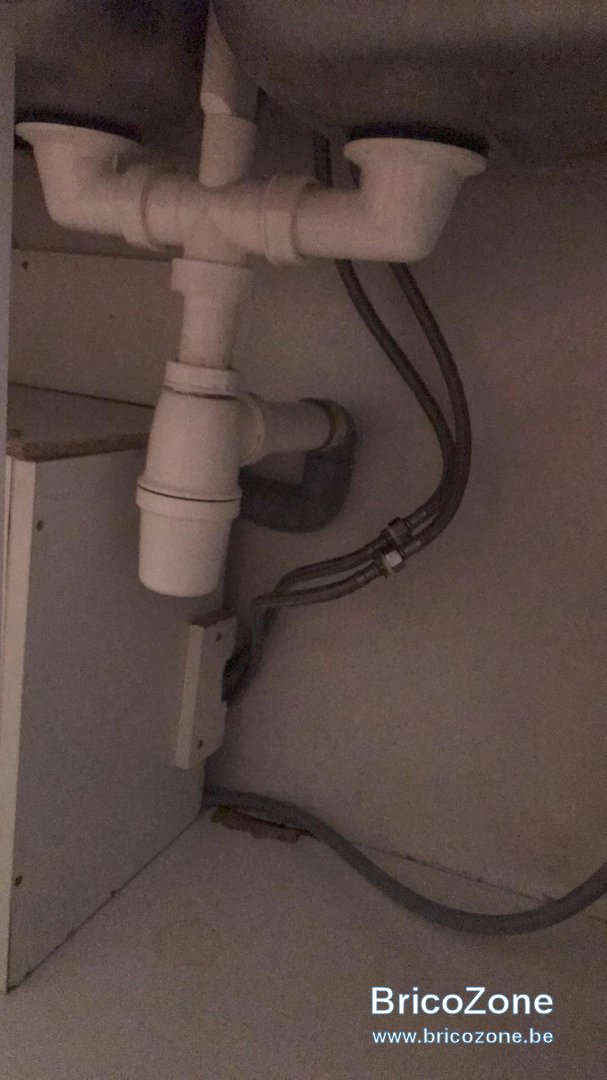

Voici ce à quoi l'installation ressemblait de base :



Ensuite j'ai ajouté une pièce trouvée en magasin de bricolage pour arriver à ça :



Je n'ai pas rencontré de souci pour les premières machines mais en lançant un cycle plus intensif, l'eau est remontée dans mes éviers jusqu'à déborder. A quoi cela pourrait-il être dû ?

Lorsque j'ai installé le raccord entre le siphon et l'évier, j'ai dû bien enfoncer la partie coulissante jusqu'au fond du siphon pour que ça passe sous l'évier. Est-ce qu'il se peut que ça soit trop enfoncé ? Je peux raccourcir le tuyau en le coupant ou prendre un siphon qui a déjà une sortie intégrée ?

A noter que la pente du tuyau qui longe le mur est nulle voire positive mais sous le principe des vases communicantes, ça ne devrait pas poser de problèmes.

Comment est-ce que je pourrais améliorer mon installation ?

Merci d'avance,
Gauthier

Il faut le placer apres le siphon

Par exemple,remplace le coude gris par un T, avec un coude a 135° et une reduction pour l évacuation du style de celle que tu as achetée.
Ou un bout de tuyau, le flexible de la machine dedans et un joint silicone ...
Mais rien avant le syphon.

l'emplacement est bon.
Mais si le tube coulissant du siphon bute au fond il n'y a évidement plus un passage d'eau suffisant
Même l'évier se videra difficilement

Il faut scier ce tube coulissant de 3 cm

Si cela ne va pas il faut modifier tout le système mais le raccordement de la machine doit se faire avant le siphon de l'évier pour éviter les odeurs, et il faut aussi que de l'eau de l'évier n'aille pas dans la machine

On peut évidemment mettre un T après le siphon de l'évier pour recevoir la MAL mais alors il faudra un second siphon ( en S ) . UN avantage est qu'il n'y aura pas de bruits d'écoulement dans l'évier

jack333 a dit:

l'emplacement est bon.
Mais si le tube coulissant du siphon bute au fond il n'y a évidement plus un passage d'eau suffisant
Même l'évier se videra difficilement

Il faut scier ce tube coulissant de 3 cm

Si cela ne va pas il faut modifier tout le système mais le raccordement de la machine doit se faire avant le siphon de l'évier pour éviter les odeurs, et il faut aussi que de l'eau de l'évier n'aille pas dans la machine

On peut évidemment mettre un T après le siphon de l'évier pour recevoir la MAL mais il faudra un second siphon ( en S ) . UN avantage est qu'il n'y aura pas de bruits d'écoulement dans l'évier

Cliquez pour agrandir...

Placer après le syphon risque de désyphoner et faire remonter les odeurs non ?

oui, c'est pas très facile de modifier et si c'est mal fait c'est un risque
donc commencer par régler le tuyau du siphon actuel......

Excuse moi @jack333 , mais en plaçant le tuyau a 80cm a don point haut comme la pompe ne vide pas complétement la cuve, le tuyau fait office de siphon grâce à l'eau qui reste dans le tuyau: celle qui s'écoule lorsqu'on nettoye les pales en façade de la machine.
Si on a un problème on vend des crosses a cet effet ou elle est fournie avec la machine.

Enfin moi c'est comme ça que je les installe.


Mettre un siphon après comme j'ai pu voir, avec une série de coudes, ou suoi que ce soit de tarabiscoté, ne sert a rien.
Je nutilise même pratiquement jamais de tute reductrice, j'essaye de pouvoir entrer le tuyau dans le pvc et je scelle avec de la pate ou un truc en guise de filasse.
Le mettre avant le siphon ça risque les problèmes qu'a @Gauthier44 .
Et de plus ça vide le siphon et ses crasses vers l'évacuation.
Tôt ou tard, café battard...
Surtout si on peut l'éviter.
Des photos de la mienne tiens : pas de crosse, bridée au tuyau d'alimentation, la clé est a 80 cm.
Jai du faire 2 photos, c'est derrière une armoire remplie de brols de buanderie.
L'évacuation va vers un T qui récupère l'évacuation sous l'évier presque au niveau du sol, pas de siphon, et jamais d'odeurs.
Toutes celles que j'ai installé ou réparé, même chose: le plus direct possible,avec des coudes ouverts.

c'est vrai qu'il y a moyen d'utiliser le tuyau de la machine pour faire un beau S et comme il remonte du bas de la machine il sera toujours rempli.
On trouve aussi des raccords souples qui entrent de force dans un tuyau de 40 et dans lequel le tuyau d'évacuation est bien serré.

En fait il y a plusieurs façon de jouer

jack333 a dit:

trouve aussi des raccords souples qui entrent de force da

Cliquez pour agrandir...

Je vais te confier un Secret a ne révéler qu'à une vierge deux minutes avant ton dernier Soupir.

Un sac plastique de grande surface d'avant, découpé en bandeau, bien serré fait l'affaire .


C'est pas que je le conseille, mais nos 3 machines et nos 3 LV sont tous scellés au sac Cora

J'avais bricolé une descente de gouttière pour avoir une partie facilement démontable.
Le raccord était un bout de chambre à air de voiture. Cela a tenu 20 ans sans aucun risque. ( endroit à l'ombre )

1 point à chacun

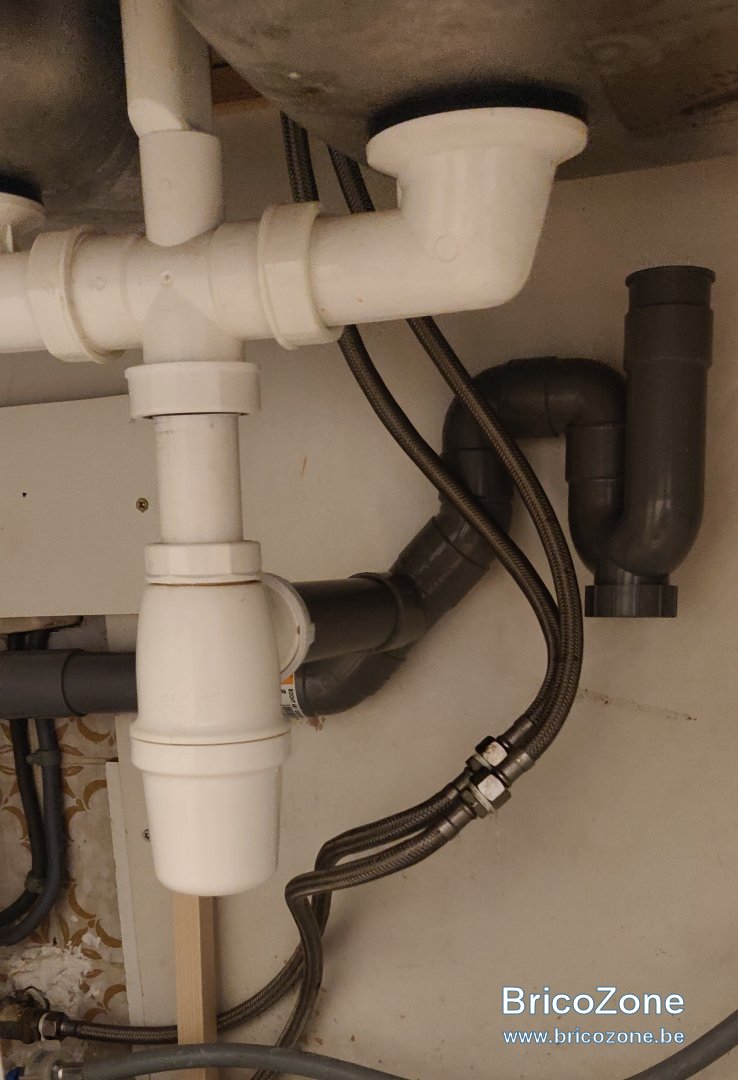

Hello, merci pour vos réponses. Dans le doute j'ai refait mon installation et j'en ai profité pour nettoyer les tuyaux qui étaient bien encrassés + créer une pente.

Je suis parti sur un siphon séparé pour éviter tout risque de rejet en cas d'encrassement du siphon de l'évier.

C'est pas la plus belle installation (il faut aimer les coudes ) mais c'est plutôt efficace:

pas mal.... essaye quand même de trouver cette pièce souple qui est une sorte de réduction qui entre dans le tuyau rigide et qui reçoit le flexible
et il faut bien attacher le flexible au mur
