Receveur de douche avec évacuation verticale?

Bonjour à tous,

Je viens vers vous car je me prends la tête depuis bien trop longtemps quant à la douche de ma salle de bain... je procrastine et madame commence à s'impatienter.

Je précise que je bricole mais je ne suis pas du métier.

Je voudrais donc faire un douche à l'italienne. Carrelée ou receveur,a priori je penche pour le receveur pour la facilité, en 120x90 cm.

Situation

J'ai "la chance" que la salle de bain soit au-dessus du garage. Mon idée, toujours par facilité et pour la durabilité du projet, serait de carotter de la douche vers le garage et installer mon siphon en "apparent" au plafond du garage, en mettant un bête siphon en U.

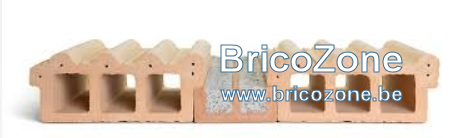

Contraintes techniques, le plancher est en terre cuite, avec la dalle en dessus. Ca ressemble fort à ça :



Avec donc des "poutres" (10cm de large) et des "entrevous" (25cm) . J'aimerais éviter de fragiliser/briser la poutre => en mesurant, je sais que je dois éviter les receveurs avec une évacuation centrale, car à 60 cm du mur je tombe en plein dans la poutre.

Receveur de douche

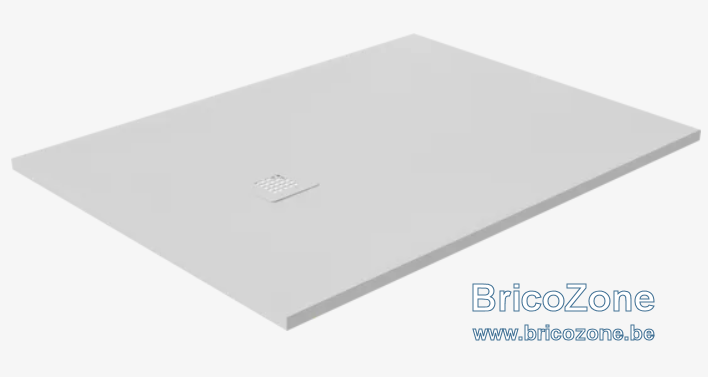

Bref, je me penche sur un receveur avec une évacuation excentrée qui ressemblerait à ça :



Je pense prendre pas trop bon marché en espérant que ça durera au moins 20 ans... le choix n'est pas facile, au milieu des matériaux avec des noms ("quaryl", "solyd surface", "marbre composite"...) qui veulent pas dire grand chose.

Évacuation

Maintenant, l'évacuation du receveur est en 90 mm. Je cherche donc une bonde ou siphon en sortie verticale que je pourrais démonter par le sous-sol en cas de problème. Un truc comme ça:



Je forerais donc mon sol sous la douche avec un trou de 100 ou 110 mm et je raccorde à mon égouttage par le plafond du garage.

Questions

Je vois souvent des installations de douche où on utilise des siphons extraplats sous receveur. On voit rarement (jamais?) d'installations comme je la pense... Donc ma question, est-ce que ça se fait?

J'imagine qu'il y aurait une fragilité au niveau de la bonde, vu qu'elle est "en l'air" et pas posé dans la chape/ prise dans du ciment? Dois-je m'en inquiéter?

Merci pour votre aide/vos conseils pour me sortir de ce pétrin.

Effectivement, cela sort des habitudes, pour la simple raison que pour retirer les cheveux qui bouche l'évacuation, on le fait par la douche et non par le garage et l'échelle qui va avec.

Donc même si l'intention est bonne, la réalisation sera contraire aux habitudes/praticités.

Je le fais régulièrement.
Je prend une vidange de chez Viega

j’y raccorde ma décharge (généralement en 50) et mets un siphon traditionnel en u
Jamais eu de soucis.

pour moi, c'est une très bonne idée, si vous avez la possibilité de placer le syphon dans le garage, au moins, vous êtes certain d'avoir accès aux tuyaux en cas de problème
Il existe un petit" panier" à placer dans la bonde de vidange afin d'y retenir/ d'enlever les cheveux

Ils ont aussi le Tempoplex chez Viega avec le siphon intégré, et sortie verticale

LED3 a dit:

Effectivement, cela sort des habitudes, pour la simple raison que pour retirer les cheveux qui bouche l'évacuation, on le fait par la douche et non par le garage et l'échelle qui va avec.

Donc même si l'intention est bonne, la réalisation sera contraire aux habitudes/praticités.

Cliquez pour agrandir...

Je pourrais peut-être mettre un siphon à sortie verticale à la place d'une bonde si ça ne suffit pas (j'aurais 2 siphons en série) ou alors j'essayerais de trouver une bonde avec un filtre

Da05 a dit:

Je le fais régulièrement.
Je prend une vidange de chez Viega Voir la pièce jointe 183331

j’y raccorde ma décharge (généralement en 50) et mets un siphon traditionnel en u
Jamais eu de soucis.

Cliquez pour agrandir...

Merci, ça me rassure un peu

blabla321 a dit:

j'aurais 2 siphons en série

Cliquez pour agrandir...

Bonjour,

Jamais 2 siphons en série, l'écoulement sera saccadé. Vous pouvez facilement faire le test.

LED3 a dit:

Effectivement, cela sort des habitudes, pour la simple raison que pour retirer les cheveux qui bouche l'évacuation, on le fait par la douche et non par le garage et l'échelle qui va avec.

Donc même si l'intention est bonne, la réalisation sera contraire aux habitudes/praticités.

Cliquez pour agrandir...

Quand c'est possible je le fais systématiquement.
une fuite se remarque instantanément ou presque, je prévois une trappe de contrôle si j'ai un faux plafond en dessous.

On débouche évidement par le dessus via le petit panier dans la bonde.

Super idée pour l'accessibilité future, le remplacement éventuel, ... c'est nettement plus "durable".
Toutes les bonnes cremerie font des bondes à sortie verticale. Grohe, Geberit, Wirquin, ...

LoneWulf a dit:

Ils ont aussi le Tempoplex chez Viega avec le siphon intégré, et sortie verticale

Cliquez pour agrandir...

pour moi c'est perdre l'un des atouts de ce type de montage => la facilité avec des composantes simple. Un bon vieux siphon en 50mm collé, c'est pour la vie.

Christian66 a dit:

pour moi, c'est une très bonne idée, si vous avez la possibilité de placer le syphon dans le garage, au moins, vous êtes certain d'avoir accès aux tuyaux en cas de problème
Il existe un petit" panier" à placer dans la bonde de vidange afin d'y retenir/ d'enlever les cheveux

Cliquez pour agrandir...

Salut ! Si local technique sous SDB/SDD, je conseille toujours de forer droit et de placer le syphon en plafond du garage, buanderie, cave, etc.... en dessous. C'est le bon sens,non ! ? !

-1) J'ai vu placer en chape des longueurs de tuyau de Ø 40mm avec une pente misérable sur des 4 ou 5m de long pour SDB, cuisine et lavabo de toilettes en série dans une maison "Bel Etage" ...SUR garage !!! . Attendons de voir dans 10 ans !!! Hum !

-2) Un autre cas: Les nouveaux acheteurs d'une maison du même genre doivent faire procéder au débouchage de cette évacuation commune qui se bouche 2x/an car bien sûr ce sont les eaux de la cuisine qui doivent parcourir toute la longueur du tuyau et pas celle du lavabo/toilettes.
Lorsque l'on m' a appelé pour analyser la situation, je leur ai proposé de faire procéder au carottage de la chape sous meuble d'évier/ LV/ cuisine verticalement vers garage et placer le siphon en plafond. Je ne sais si cela a été fait !!! Hum ! Ciao.

Je rejoins certains intervenants : quand c'est possible, placer un siphon à l'étage inférieur est effectivement une solution qui peut faciliter les choses tant au placement que pour le futur. J'ai procédé ainsi à plusieurs reprises dans ma carrière en plomberie, et également en 3 endroits chez moi : la cuisine est au-dessus du garage -> évacuations verticales pour l'évier et le lave-vaisselle (qui se trouvent assez éloignés l'un de l'autre). Pour la salle de bain, c'est la baignoire / cabine de douche qui a reçu la même configuration, cette fois directement vers le plafond de mon atelier situé juste en-dessous. A chaque évacuation, un simple siphon tubulaire facilement démontable sans contorsions dans une armoire ou sous le bain. Outre un placement plus facile (sans devoir jouer avec des coudes et rotules pour "tomber juste"), cela rend également plus aisée une intervention pour débouchage ou entretien régulier.
