Exutoire de fumée

Bonjour à tous,

Un client me demande de poser un câble pour un exutoire de fumée dans la cage d'escalier du commun d'un immeuble où il y a 3 appartements ... ce n'est pas mon domaine mais j'accepte de relever le défi ;-)

Par contre, j'aimerai avoir quelques infos :
- le câble sera en partie dans des goulottes existantes puis dans un tube PVC ... est-ce que ceux-ci doivent être RF ? Attaches tubes ?
- Est-ce correcte si j'utilise ce câble : PYROCONTROL - Pyrocontrol Power NBN C 30-004 F2 SD/SA/ST FR2 Rf 1h orange 500V 5G2,5mm²
- Etant donné que c'est réservé aux Pompiers, j'imigine mettre un BP mais je ne sais exactement quoi prendre ... avez-vous un modèle à me proposer ?
- Doit-il avoir son propre disjoncteur ?

Si vous avez des conseils à me donner, je suis prenneur ;-)

Merci à vous tous

Bonjour,
- le câble sera en partie dans des goulottes existantes puis dans un tube PVC ... est-ce que ceux-ci doivent être RF ? Attaches tubes ? Non, le câble doit être RF, cependant les pompiers aiment bien qu'il soit encastré pour augmenter sa RF.
- Est-ce correcte si j'utilise ce câble : PYROCONTROL - Pyrocontrol Power NBN C 30-004 F2 SD/SA/ST FR2 Rf 1h orange 500V 5G2,5mm² Je ne connais pas cette marque.
- Etant donné que c'est réservé aux Pompiers, j'imigine mettre un BP mais je ne sais exactement quoi prendre ... avez-vous un modèle à me proposer ? L'exutoire se place dans la toiture, mais le boitier de commande est souvent déporté à l'entrée du bâtiment avec une signalisation spéciale. Soit réservé aux pompiers, soit il y a un mode confort qui peut être utilisé par les occupants pour ventiler. Ca dépend du modèle. Le boitier est alimenté en 2.5 et je place un 1.5 entre la commande et l'exutoire.
- Doit-il avoir son propre disjoncteur ? Perso, pour 6 euros, moi je le fais à chaque fois.

Attention qu'il y a un entretien à prévoir pour changer les batteries.
Bon amusement.

Bonjour,
Merci pour ta réponse

Par rapport au disjoncteur, c'est parce que je n'ai plus de place dans le TD du Commun; dans le cas contraire, je ne me serais pas poser la question mais je vais regarder pour faire de la place ;-)

Concernant le câble, c'est du 5g2.5 (3g ne suffirait-il pas ?) RF orange.

Le boitier de commande serait-il livré ou proposé par le fournisseur de l'exutoire ?

Merci beaucoup

Logiquement le boitier de commande est livré avec car il intègre les batteries. Il faut se renseigner sur le règlement en vigueur chez les pompiers pour l'installation de la commande (différent suivant les communes). Pour l'alimentation, tout est décrit suivant la marque que tu vas installer.

Je peux me tromper mais le pose du câblage doit être FR2 à moins que sécurité positive
Renseigner vous bien avant de juste poser un bête câble orange

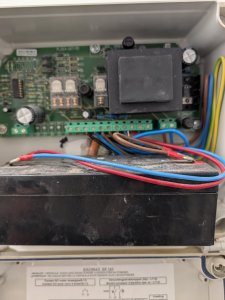

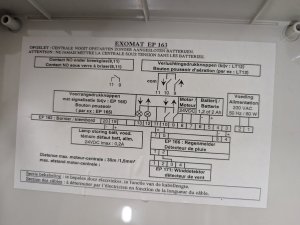

Tiens justement mon électricien galère avec l'exutoir de fumée, on n'arrive pas à le faire fonctionner. Le problème est qu'on a hérité du matériel existant (et non câblé) donc il faut faire avec le peu de documentation disponible. Il semble que le cable du moteur 24VDC en photo comporte 3 fils, mais sur le schéma du boitier de commande (aussi en photo) il n'est indiqué que 2 fils vers le moteur aux positions 7 et 8, un pour monter et l'autre pour descendre. Où connecter le 3ème fil et comment identifier lequel est quoi ?
Le bouton poussoir a été connecté au positions 9,10,11 comme sur le schéma. Est-ce que le 3ème fil du moteur serait à ponter sur le 11 (COM) du bouton ?
Si par hasard quelqu'un a plus d'info sur ce matériel je suis preneur. Je ne trouve rien sur le net avec la référence "Exomat EP 163" et je n'ai aucune info sur le type de moteur :-/
Merci !

le troisième fil du moteur c'est probablement la masse, à connectez au pôle négatif de l'alimentation

le com du poussoir doit être alimenter par le pôle positif

Bonjour, je ne suis pas convaincu! J'aurais plutôt tendance à dire que c'est typiquement une erreur dans la commande du matériel... Ici, je dirais que la centrale gère l'inversion ; pour le vérifier, il suffit de mettre un testeur sur 7 et 8 et de jouer avec 9,10 et 11 pour ouvrir et fermer et ainsi observer si il y a un changement de polarité en 7 et 8.
D'autre part, il doit bien y avoir une référence sur le vérin?!

Merci beaucoup pour vos retours. J ai fait le test aujourd'hui, quand j active les poussoirs pour ouvrir et fermer j ai en effet une inversion de polarité sur les bornes 7 et 8 (de +26 à -26V).

Malheureusement je ne sais pas vérifier moi meme au vérin, il est trop difficile d accès :/

Bonjour quelqu'un peut m'aider à câbler un exutoire de fumée velux 78x98 jusqu'à centrale et bouton déporté pompier au compteur des communs avec câble RF sur Mons? Pour la centrale de commande vous prenez tjs velux ou d'autres marques moins coûteuses ? Jofo France, etc. Merci d'avance.
