Voie, Donnée, Image. Tentative d'une petite synthèse
- Electricité - Domotique
- Auteur du sujet BenjiBxl
- Date de début
- #22
Oui vous avez raison la différence entre le cat5e et le 6 n'en veut pas la peine. Par contre peut-être que pour du cat6a ou du 7 quand même non ? Apparemment vous avez 30 ans donc je ne sais pas si après une grosse rénovation ou construction actuelle vous seriez prêt à tout recâbler chez vous dans 20 ans
C'est au niveau des connecteurs pour le 6a et le 7 que je nage encore pour les faire correspondre avec du RJ45 actuel ...
C'est au niveau des connecteurs pour le 6a et le 7 que je nage encore pour les faire correspondre avec du RJ45 actuel ...
tchize_;256156 a dit:Juste une précision par rapport au cat5e / cat6.
La norme cat5e permet d'atteindre les 10Gbits sur une distance de 45m. En comparaison le cat6 permet d'atteindre le même débit sur ... 55m (http://en.wikipedia.org/wiki/10_Gigabit_Ethernet#Cables). Pour atteindre les 100m habituellement utilisé en norme de réseau, il faut passer au cat6a, qui est plus cher que le cat6. A noter aussi, je n'ai pas de référence sous la main, que le cat6a est plus compliqué à poser pour un bricoleur que le cat5e car beaucoup plus exigeant au niveau des rayons de courbure notamment mais aussi des contraintes appliquées au cable.
Quand on sait qu'on a aucune norme actuellement sur paire torsadée au delà du 10Gbits et que le cat6a coute deux fois plus cher que du cat5e, il faut aussi voir quel est l'intéret à ne pas mettre du cat5e
- #23
ce que je voulais dire avec ce post, c'est que le cat5e est tellement établit partout, que quand le 100 ou le 1000Gbits seront la norme, il y aura vraisemblablement des protocoles pour les faire tourner sur cat5e Et même si ce n'est pas le cat, rien ne garanti que votre cat6 ou cat7 sera posé de la manière adéquate de toutes facçons.
Et même si ce n'est pas le cat, rien ne garanti que votre cat6 ou cat7 sera posé de la manière adéquate de toutes facçons.
B
boubanstik
- #24
quelles sont les méthodes de poses pour
cat5e ?
cat6 et 7 ?
cat5e ?
cat6 et 7 ?
- #25
pour le cat5, tu met sous tube annelé et tu pose, c'est facile.
pour le 6 et 7, il faut faire attention à pas trop détendre els tresse donc il y a des rayon de courbure à respecter et d'autre truc, je les connais pas, mais je sais que les expert réseau, chez nous, on refusé de les poser eux même du coup et fait appel à une société spécialisé avec garntie de débit et tout
pour le 6 et 7, il faut faire attention à pas trop détendre els tresse donc il y a des rayon de courbure à respecter et d'autre truc, je les connais pas, mais je sais que les expert réseau, chez nous, on refusé de les poser eux même du coup et fait appel à une société spécialisé avec garntie de débit et tout
B
boubanstik
- #26
ah ouè c'est si sensible que ça donc.
- #27
Ok merci à vous.
Je vais continuer comme prévu en cat5e alors J'ai vu qu'on en vendait du double également ainsi que du coax + cat5e précablés.
Derrière un écran plat vous mettriez quoi comme arrivées pour être paré ?? 1 coax + 2-3 cat5e ? Autre chose ?
Je vais continuer comme prévu en cat5e alors
J'ai vu qu'on en vendait du double également ainsi que du coax + cat5e précablés.Derrière un écran plat vous mettriez quoi comme arrivées pour être paré ?? 1 coax + 2-3 cat5e ? Autre chose ?
tchize_;339344 a dit:ce que je voulais dire avec ce post, c'est que le cat5e est tellement établit partout, que quand le 100 ou le 1000Gbits seront la norme, il y aura vraisemblablement des protocoles pour les faire tourner sur cat5e
- #28
Aie aie aie je viens encore de lire un truc de fous ! Pour un réseau multimedia on ne parle que du cat6 en STP chez Legrand et même du cat6 en FTP chez Niko ! Leurs coffrets et systèmes ne seraient-ils même plus prévu pour du cat5e ? Plus fort chez niko certains caches n'existe pas ou plus pour le cat5e !
Je nage je nage ....
Je nage je nage ....
- #30
rdu;338649 a dit:
Je rajouterais même que le câble CAT5e ou CAT6 peut également être utilisé comme support de données (pas pour faire passer de l'ethernet) dans le but par exemple de faire passer de la vidéo.
En utilisant par exemple des extenders HDMI qui exploitent deux câbles CAT5E ou CAT6. Ceci pourrait permettre une centralisation des sources pour faciliter la distribution de celles-ci vers les différentes pièces.

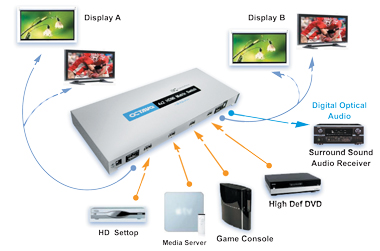

Imaginons un local technique ou tous les équipements HDMI seraient regroupés (Belgacom TV, Sat, Lecteur vidéo multimedia, PC), ces sources pourraient alors à l'aide d'une matrice être envoyées vers la pièce voulue.
Il s'agit comme vous l'aurez compris d'une application un peu plus poussée qui par conséquent implique un budget plus élevé aussi...
M
Musicseby
- #31
Et il faut ajouter à cela encore la distribution des commandes !
- #32
En effet, même si la partie commande n'est pas vraiment la plus grande partie niveau coût.
Si on se contente de l'IR ou qu'on exploite l'interface IP (de plus en plus présente sur les équipements) , il y a moyen de trouver des solutions à prix relativement intéressant, si on passe par du RS232, là il faut fait en plus l'acquisition de modules RS232 sur IP (qqch style à ca : http://www.globalcache.com/products/itach/ip2slspecs/ ).
Ensuite, vient la partie développement car si on passe via le contrôle IP et RS232, chaque modèle dispose de son propre protocole de communication ce qui n'est pas forcement une mince affaire.
Et également le moyen de contrôle (keypads, commande IR, écran tactile...)
Bref pas à la portée de tous ni de toutes les bourses... mais faut-il prévoir des câbles au cas ou? Je dirais oui en tout cas, je suis en train de mettre ça en place dans la maison que je rénove.
Si on se contente de l'IR ou qu'on exploite l'interface IP (de plus en plus présente sur les équipements) , il y a moyen de trouver des solutions à prix relativement intéressant, si on passe par du RS232, là il faut fait en plus l'acquisition de modules RS232 sur IP (qqch style à ca : http://www.globalcache.com/products/itach/ip2slspecs/ ).
Ensuite, vient la partie développement car si on passe via le contrôle IP et RS232, chaque modèle dispose de son propre protocole de communication ce qui n'est pas forcement une mince affaire.
Et également le moyen de contrôle (keypads, commande IR, écran tactile...)
Bref pas à la portée de tous ni de toutes les bourses... mais faut-il prévoir des câbles au cas ou? Je dirais oui
en tout cas, je suis en train de mettre ça en place dans la maison que je rénove.- #33
super post !!
Il me reste néamoins deux petites questions.
1 - est il possible d'utiliser les 4 paires d'un cat5e pour cabler deux prises tout en atteignant les 10gbps? (sur une longueur ne dépassant pas les 30m)
2 - j'ai vu un shéma utilisant 1 paires pour le signal TV.
Cela fonctionne il avec Belgacom TV (entre le modem et le decodeur) ?
Je n'ai pas la moindre idée de comment est véhiculer le signal.
Il me reste néamoins deux petites questions.
1 - est il possible d'utiliser les 4 paires d'un cat5e pour cabler deux prises tout en atteignant les 10gbps? (sur une longueur ne dépassant pas les 30m)
2 - j'ai vu un shéma utilisant 1 paires pour le signal TV.
Cela fonctionne il avec Belgacom TV (entre le modem et le decodeur) ?
Je n'ai pas la moindre idée de comment est véhiculer le signal.
- #34
1) non, dès le 1Gbps, le réseau utilise déjà les 4 paires. Seul le 10/100Mbits permet de faire 2x2paire. Si vous avez besoin de cabler deus connecteur, utilisez des cables à encastrer 2xCAT5E, c'est deux cables cote à cote avec une légères soudure entre les gaines en plastique. Ca se sépare facilement d'un coup de cutter et ca rentre dans de l'annelé 20mm (voir 16mm pour certains modèles).
2) Le signal belgacom TV entre le décodeur et le modem est un simple signal réseau 100mbits. Le modem a en fait une adresse ip, comme tout ordinateur, mais il est sur un réseau séparé de votre réseau internet (C'est pour ça que c'est pas la même prise sur le modem). Vous pouvez très bien prendre le cable qui sort du modem, le metter dans une prise réseau et à l'autre bout du réseau brancher le modem. C'est ce que j'ai fait chez moi, y a 15m de cables entre le modem et le décodeur et je peux déplacer le décodeur où je veux
Vous pourriez même tenter de le brancher sur un routeur wifi, tant que ce routeur pérserve les adresse ip de l'équipement
2) Le signal belgacom TV entre le décodeur et le modem est un simple signal réseau 100mbits. Le modem a en fait une adresse ip, comme tout ordinateur, mais il est sur un réseau séparé de votre réseau internet (C'est pour ça que c'est pas la même prise sur le modem). Vous pouvez très bien prendre le cable qui sort du modem, le metter dans une prise réseau et à l'autre bout du réseau brancher le modem. C'est ce que j'ai fait chez moi, y a 15m de cables entre le modem et le décodeur et je peux déplacer le décodeur où je veux
Vous pourriez même tenter de le brancher sur un routeur wifi, tant que ce routeur pérserve les adresse ip de l'équipement
M
Musicseby
- #35
tchize_;450214 a dit:
Il existe des gaines flex avec deux cables cat5E intégrés directement?
B
boubanstik
- #37
oui c'est nickel car dans un blochet on mais deux prises, c'est con d'en placer qu'uneMusicseby;450345 a dit:
