Fonctionnement électrovanne remplissage citerne eau de pluie

  • Forum Plomberie - Egouts, Citernes
  • Auteur du sujet Auteur du sujet bols2000
  • Date de début Date de début
B

bols2000

  • #1
Bonjour,

J'aurais voulu savoir comment fonctionnait le système de remplissage automatique d'une citerne d'eau de pluie commandé par une électrovanne.

Aujourd'hui, je n'avais plus d'eau dans le citerne et le système s'est enclenché. La citerne a été remplie de +/- 700l puis ça s'est arrêté.

J'ai pu regarder le remplissage et le flotteur qui active l'électrovanne flottait déjà longtemps avant que le système ne se coupe donc j'aurais voulu savoir si le système fonctionnait avec un timmer dans l'électrovanne qui coupe apès xx minutes (dans mon cas, ça a duré +/- 45min) ou bien si le flotteur capte le niveau de remplissage de la citerne ?

Et question subsidière, peut-on régler cela ?

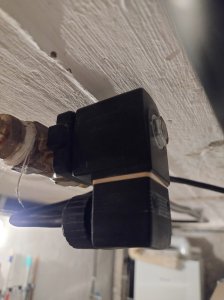

Voilà l'électrovanne en question.


Merci d'avance !

  • #2
le flotteur doit être mal positionné, celui-ci doit avoir un mouvement de l'ordre de 20 cm par rapport à son point de fixation, le but est de remplir avec de l'eau de ville juste assée pour éviter le désamorçage

  • #3
Et quel est le système? A quoi est connectée l’électrovanne?

Avec certain flotteur il faut attacher un petit poids au câble à 10cm de la poire pour que le mouvement de rotation soit franc, sinon le flotteur flotte sans faire le contact

  • #4
Michael 33512 a dit:
le flotteur doit être mal positionné, celui-ci doit avoir un mouvement de l'ordre de 20 cm par rapport à son point de fixation, le but est de remplir avec de l'eau de ville juste assée pour éviter le désamorçage
Cliquez pour agrandir...

Merci pour l'explication, c'est bien ça qui a été fait par le plombier. Ici, le flotteur a un mouvement de +/- 30cm par rapport au fond de la citerne. Donc c'est bien comme tu dis, le flotteur coupe l'électrovanne lorsqu'il est immergé.

En fait, le système ne s'était pas activé alors qu'il ne restait que 5cm dans la citerne et du coup, la crépine d'aspiration n'était plus sous eau.

Lorsque j'ai voulu placer l'échelle pour aller voir ce qu'il se passait, j'ai touché le flotteur/interrupteur avec l'échelle et le remplissage s'est enclenché. Y aurait- il un moyen de régler ce problème ? Lorsque le système a été installé il y 5 ans, ça fonctionnait bien.

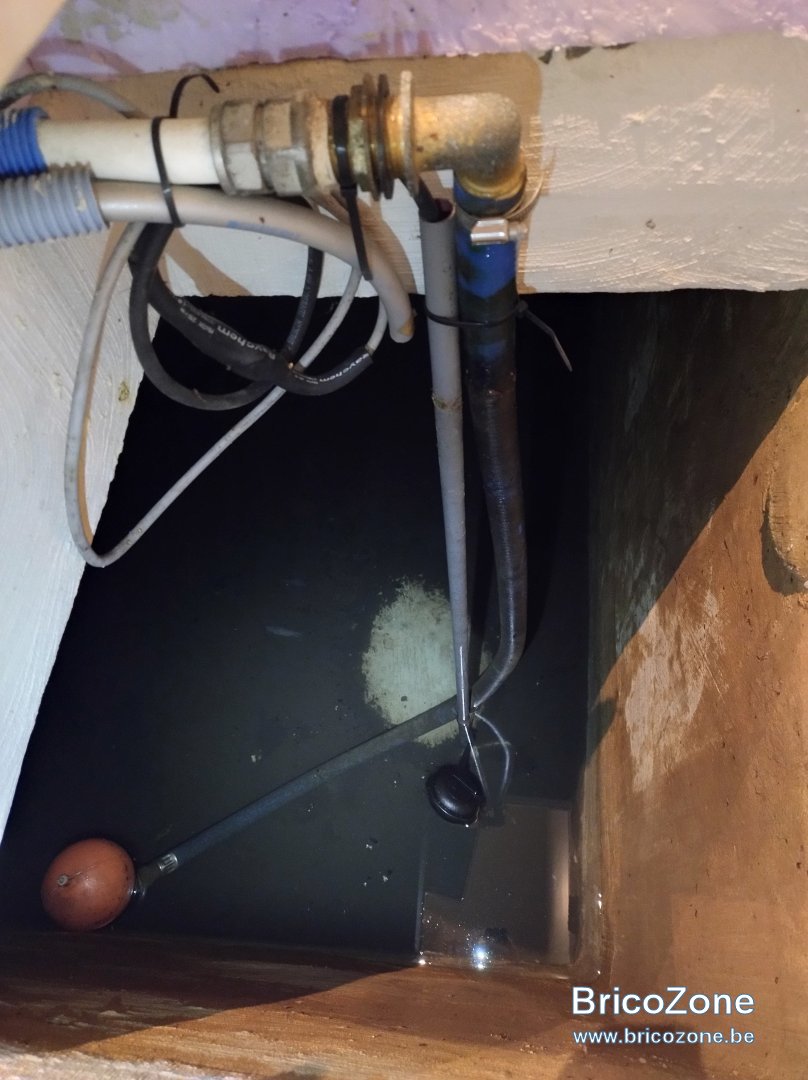

Comme vous pouvez le voir sur la photo, le flotteur/interrupteur est maintenu dans le fond par une tuyau de pvc dans lequel passe le cable du flotteur.


Dernière édition:
  • #5
On attache jamais un flotteur sur le fond,pour s enclencher la poire doit être vers le bas.

Dernière édition:
  • #7

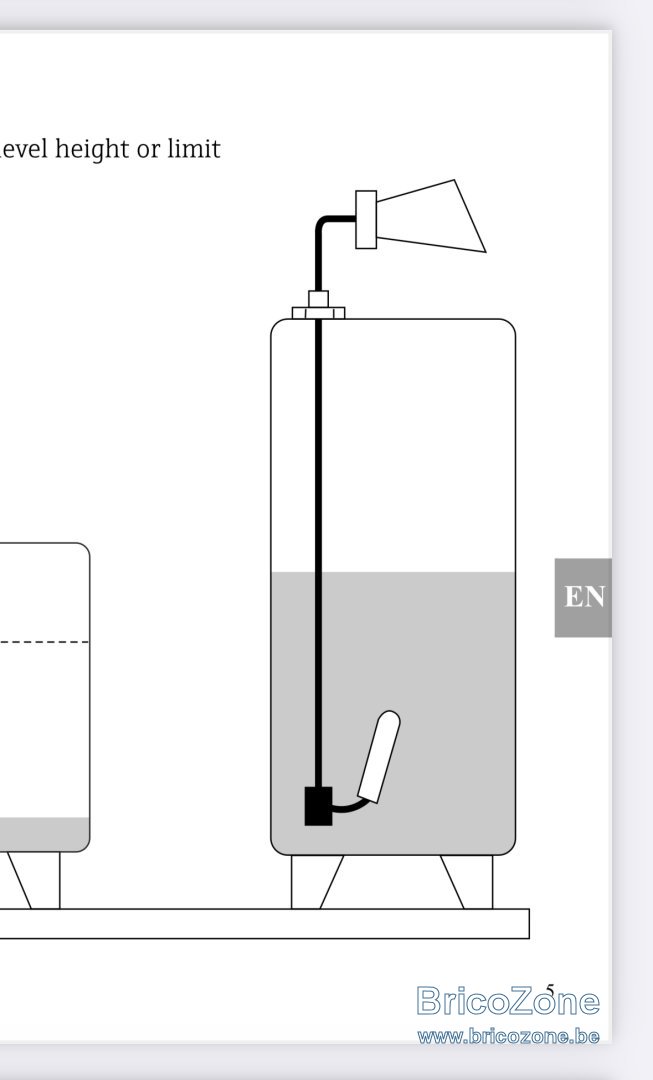

Faut apprendre a lire le fond et le bas deux choses bien différentes, sur le croquis c est dans le bas mais pas le fond de cuve comme représenté le flotteur peu pendre vers le bas et fonctionner correctement. De plus en fixant le flotteur il faut vider la cuve pour le changer.....
Pourquoi faire simple alors qu on peu faire compliqué, en attachant le flotteur a un câble tendu par un poids de 2 a 3kg(sans toucher le fond)le flotteur restera en position et fonctionnera parfaitement avec en plus l avantage de pouvoir le remplacer ou le tester en remontant simplement le cable et son poids de lestage.

  • #8
a la vue de la photo une remarque s impose la crepine doit etre flottante a une vingtaine de cm du fond pour eviter de reprendre les boues moi dans une situation comparable j ai reduit la longueur de debattement avec un fil de peche et je lai pombe ce qui cree un deplacement controle ca empeche les interactions avec le flotteur pour l appoint d eau de ville on peut temporiser l electrovanne pourquoi pas une deuxieme sonde le plombier n utilise pas du materiel endress plus destine a l industrie je suit pas certain que son client serait enchante du cout

  • #9
desole mais je navait pas lu l intervention du barbu intervention pleine de bon sens

  • #10
perenoel123 a dit:
Faut apprendre a lire le fond et le bas deux choses bien différentes, sur le croquis c est dans le bas mais pas le fond de cuve comme représenté le flotteur peu pendre vers le bas et fonctionner correctement. De plus en fixant le flotteur il faut vider la cuve pour le changer.....
Pourquoi faire simple alors qu on peu faire compliqué, en attachant le flotteur a un câble tendu par un poids de 2 a 3kg(sans toucher le fond)le flotteur restera en position et fonctionnera parfaitement avec en plus l avantage de pouvoir le remplacer ou le tester en remontant simplement le cable et son poids de lestage.
Cliquez pour agrandir...
Qui parle du flotteur qui est physiquement contre le fond?
Il faut apprendre à lire....

@bols2000 , le tube PVC touche le fond le cuve? Le cable sort par l'extremité ou via un trou sur le coté du tube?

  • #11
BernardBrico a dit:
desole mais je navait pas lu l intervention du barbu intervention pleine de bon sens
Cliquez pour agrandir...
antoine7850 a dit:
Qui parle du flotteur qui est physiquement contre le fond?
Il faut apprendre à lire....

@bols2000 , le tube PVC touche le fond le cuve? Le cable sort par l'extremité ou via un trou sur le coté du tube?
Cliquez pour agrandir...
avec le tube fixé au fond même avec un peu de mou dans le câble le flotteur ne pourra jamais basculer puisqu il sera sur le fond.Donner des infos c est bien mais savoir de quoi on parle c est mieux.
Je ne vais pas polemiquer avec toi car depuis un certain temps tu cherche la confrontation comportement typique d un manque de connaissance du sujet.

Dernière édition:
  • #12
Il n’est nul part mention que le tube PVC est fixé dans le fond de la cuve.
Uniquement que le niveau est maintenu dans le fond par le tube PVC.

Attendons le retour de notre ami :)

  • #13
Si je lis bien.
Comme vous pouvez le voir sur la photo, le flotteur/interrupteur est maintenu dans le fond par une tuyau de pvc dans lequel passe le cable du flotteur.
Pour moi c est clair flotteur maintenu dans le fond.

  • #14
l appoint d eau du reseau ce fait avec une electrovanne couplee a un flotteur tout ou rien la duree de l appoint est fonction de la longueur du cable et de sa capacite a prendre la verticale plus le cable est souple plus c est facile mettez un seau et chercher a le remplir avec ces parametres suivant le debit et la pression cela prendra plus ou moins de temps c est sur ceci que vous aurez un resultat proches de vos attentes

  • #15
antoine7850 a dit:
Qui parle du flotteur qui est physiquement contre le fond?
Il faut apprendre à lire....

@bols2000 , le tube PVC touche le fond le cuve? Le cable sort par l'extremité ou via un trou sur le coté du tube?
Cliquez pour agrandir...

Le tube PVC va bien jusqu'on fond de la cuve et le câble sort par son extrémité (contre le fond de la cuve).

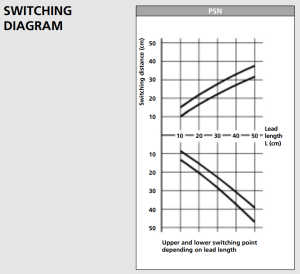

Entre temps, j'ai trouvé le modèle du flotteur. C'est un Condor PSN et la fiche technique semble indiquer des longueurs a respecter pour l'activation du switch mais je n'arrive pas à l'interpréter. En légende, il est marqué "upper and lower switching point depending on lead length".


  • #16
Ah, j'ai peut-être compris le fonctionnement.

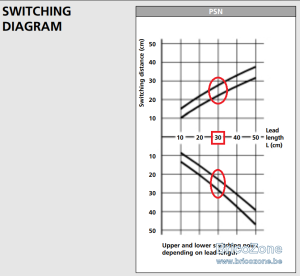

En fonction de la longeur du câble mesurée depuis la sortie du tube pvc, prenons 30 cm dans mon cas, l'interrupteur enclenchera ou coupera le remplissage lorsque le niveau d'eau se trouve à +/- 25 cm en dessous ou au dessus (entre 20 et 30 cm suivant les courbes) de l'extrémité du tuyau. Ca va vous semble juste ?


Je vais donc recouper le tuyau PVC pour qu'il arrive à 35cm du fond (25 cm d'activation + 10 cm de niveau d'eau minimum).

En tout cas, merci pour vos explications et le petit débat qui a pu faire avancer les choses ;)

Me reste plus qu'à adapter tout cela ! Heureusement que j'ai fait confiance à un "pro" pour réaliser le travail.

Dernière édition:
  • #17
vous avez porter votre confiance a un installateur pro suivant son experience et son temps comptes il c est attacher a repondre a votre demande le materiel semble de qualite ce qui a manque c est du temps et peut etre une simulation vidange totale appoint d eau de ville pour avoir installer plusieurs de ces acessoires integres a des pompes de re levage j ai eu quelques frayeurs des douches heureusement je vous conseille de mettre une vanne d arret sur l appoint d eau de ville ca vous permet de faire le nettoyage et les reglages en toute securite c est souvent les echecs mais heureusement quelque petits succes qui nous permette de repondre a vos interrogations pompe alimentee par un 30ma il va s en dire

  • #18
Salut ! En résumé, bien sûr que le bon sens veut que la position immergée d'un tel flotteur soit correctement choisie : il ne faut pas qu'il aille cogner le fond de la citerne ni qu'il frotte à la parois afin qu'il puisse bouger facilement de buté à butée de sa course et assurer le bon enclenchement / coupure de l'électrovanne de la conduite d'eau potable du réseau lorsque l'appoint s'avère nécessaire , soit le plus rarement possible.

Bien sûr que l'ensemble système de maintient du flotteur à la bonne profondeur sera conçu et réalisé intelligemment pour en permettre l'extraction facile sans avoir à vider la citerne pour en contrôler le bon fonctionnement, soit tester le bon mouvement du bras souple ou rigide de ce flotteur et celui de l'électrovanne.

Maintenant, il existe des systèmes électroniques de jauge à interrupteur différentiel qui permet la surveillance du niveau d'un liquide en citerne en lecture continue et à distance (sans fll via app) et paramétrables pour enclencher automatiquement l'apport en eau dans un segment minimum et maximum.

Plus de flotteur, plus de truc mécanique immergé, plus de risque de blocage mécanique, plus de câble immergé, etc etc...

Cela ne coûte pas les yeux de la tête et peut être installé par un bon bricoleur pour autant que l'accès à la citerne le permette aisément.

A titre simplement d'exemple, voici une photo de ce genre d'appareil réglable - moins de 100 € ! Bien sûr que le choix de l'appareil sera conditionné en conformité aux lois en vigueur dans le pays d'installation.
.

C'est ce type d'appareil que je privilégierais au système mécanique traditionnel à flotteur. Il permet aussi de contrôler à tout moment le niveau dans la citerne sans avoir à manoeuvrer un couvercle, etc... :cool: Ciao. ;):)
