Help !!! Prise à coté d'un evier de salle de bain

Bonjour à tous ,

Je refais entièrement ma petite salle de douche ( 4 m² )
J'ai une question pour les prises électriques mais avant toute chose , sachez qu'elles seront sous protection d'un différentiel 10 mA
Je souhaite installer 4 prises verticales à coté d'un évier pour éviter de devoir mettre un multiprise (brosse à dents , sèche cheveux , petit radiateur d'appoint l'hiver ) .
J'ai regarder un peu les normes mais c'est chaud et la place est vraiment comptée .
J'aurais 46 cm d'axe en axe entre le robinet et la prise Et on parle d'une distance raisonnable de 60 cm . 60 cm de l'évier ou du point d'eau ?

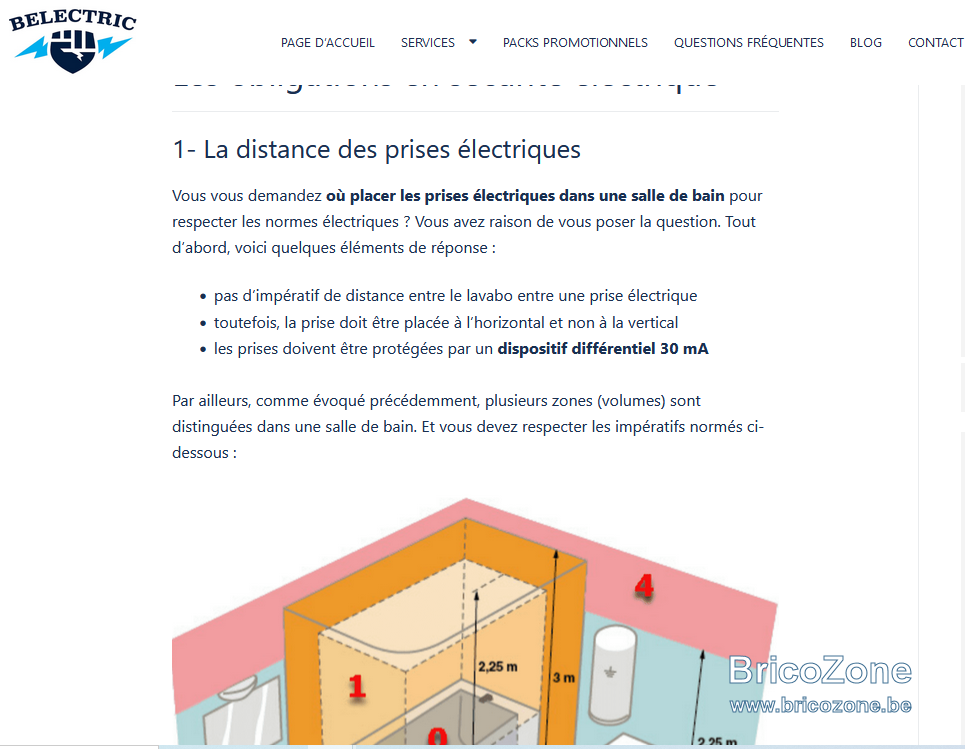

J'ai lu aussi qu'il fallait placer la prise horizontalement et non verticalement ... De quoi parle t'on la ? De la broche de terre au dessus et non sur le coté ?

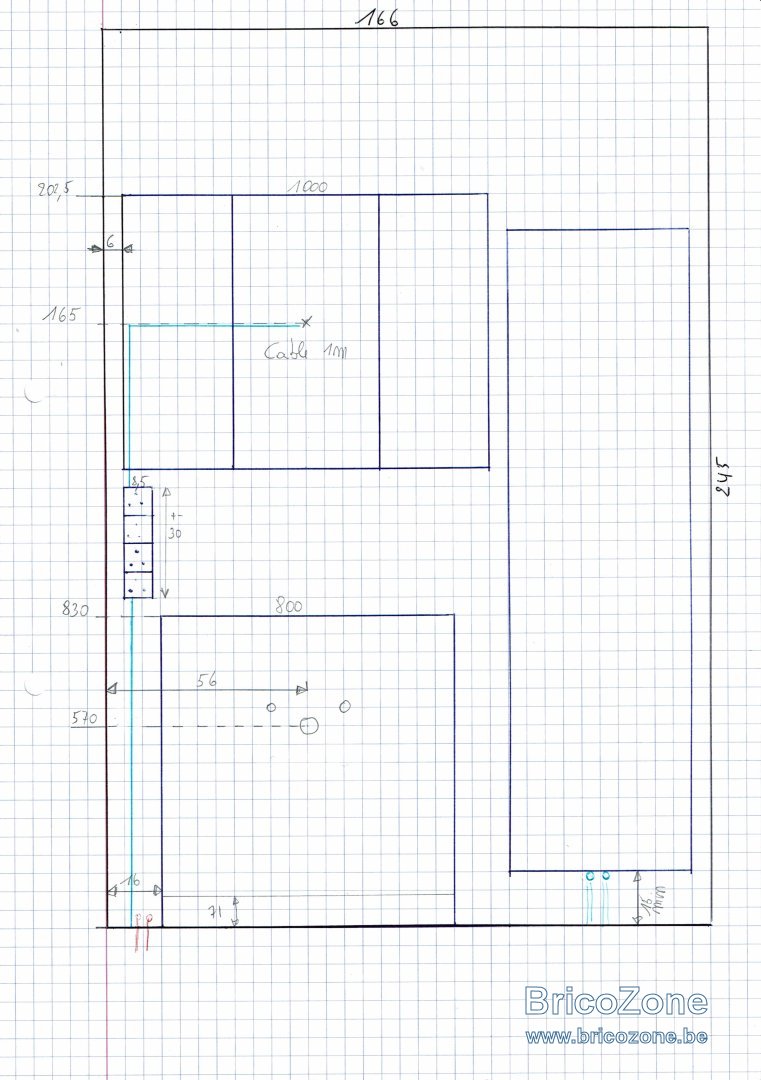

Le schéma est joint .

Merci à vous c'est assez urgent

Pas de distance entre les prises et les robinets, uniquement entre les prises et la douche et la baignoire.
Je ne comprend pas le deuxième point sur votre document:
-placer la prise horizontalement et pas verticalement ????

Hello,
Vertical ou horizontal n'ont pas d'importance
L'évier n'a pas d'importance
Seul la baignoire et la douche ont de l'importance
Avec 10mA tu peux mettre +- tout ce que tu veux

https://normecbtv.com/media/2024/02/LangageClair-Normec-BTV-2024-1.pdf
Page 20

Bon courage !

narval a dit:

Pas de distance entre les prises et les robinets, uniquement entre les prises et la douche et la baignoire.

Cliquez pour agrandir...

Salut ! La raison pour laquelle, sans modifier l'emplacement interrupteur/prise, je n'ai fait que remplacer le câblage SDB vieux de 50 ans qui était SANS terre et l'interrupteur unipolaire de la manière suivante depuis le tableau :
- Différentiel dédié 0,03A...
+ disjoncteur 16A
+ interrupteur bipolaire ( même si ce n'est pas - ou plus - obligatoire )
+ prise
+ ligne éclairage meuble/pharmacie et plafonnier ; le tout câblé en vert XGB 3g2,5² .

?? La seule chose à laquelle je réfléchis encore est " comment " raccorder un extracteur SDB avec temporisateur à la coupure !
Tout simplement ajouter une boîte de dérivation avant interrupteur bipolaire + interrupteur ventilation + extracteur . La seule solution apparemment vu que tout ce qui est SDB doit être sur le différentiel dédié SDB .
Une autre idée ? Merciiiii ! Ciao.

Merci à tous pour vos retours rapide !!!

Tchotto : oui cela doit être la même ligne d'alimentation . Donc la boite de dérivation accessible avant le bipolaire est une soution valable selon moi si vous n'avez pas passer un cable 5 fils direct entre l'interrupteur et votre extracteur de sdb .
Mais je ne suis pas un électricien . Je me débrouille .
Le cable vert , ce n'est pas une obligation à ce que je sache dans le logement privé .

fougas a dit:

Merci à tous pour vos retours rapide !!!

Tchotto : Oui cela doit être la même ligne d'alimentation . Donc la boîte de dérivation accessible avant le bipolaire est une solution valable selon moi si vous n'avez pas passer un câble 5 fils direct entre l'interrupteur et votre extracteur de SDB.
Mais je ne suis pas un électricien. Je me débrouille .
Le câble vert XGB , ce n'est pas une obligation à ce que je sache dans le logement privé .

Cliquez pour agrandir...

Salut et merci ! Le câble vert, je ne mets plus que cela ...pour une fois que j'anticipe sur le règlement qui ne tardera pas à étendre le champs d'application du câble XGB à tout type de bâtiment accessible ou pas au public ! Sinon, un flic ne pourrait pas rentrer chez toi de manière " safe " ! ! Chiche que cela ne tardera pas !

Pour l'extracteur, je pourrais encore m'y prendre autrement en installant un interrupteur " supplémentaire sans fil qui commanderait l'extracteur que je placerais en toiture plate juste au dessus de la SDB ! Bien plus facile que de " chipoter dans la SDB et garantie moins de bruit dedans !!! Ciao.
ps: d'office raccordement en 5 fils pour un tel extracteur? je n'ai pas encore approfondi la question ! Pas pressé !

Ben il te faut une alimentation permanente + l'impulsion + terre en principe . Donc 3 fils + terre mais je ne suis pas spécialiste je le repéte mais c'est comme cela que j'avais fait sur mon extracteur . Un de marque S et P silovent si je me souviens bien . Il daoit avoir un schéma de branchement consultable sur le net .

L'idée d'un interrupteur sans fil est à étudier .
